【路径规划】使用数学形态求解迷宫 - 找到穿过迷宫的路线附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

迷宫路径规划是路径规划领域的经典问题，其目标是在由墙壁和通道组成的复杂结构中，找到一条从入口到出口的连续通道。数学形态学作为一种基于集合论的图像处理和分析方法，通过腐蚀、膨胀、开运算、闭运算等基本操作，能够有效处理图像中的几何结构和空间关系，为迷宫路径的自动求解提供了一种独特而高效的思路。

数学形态学的基本概念

数学形态学以形态变换为核心，其基本思想是用一个称为 “结构元素” 的小集合去探测目标集合，通过二者的相互作用来提取或修改目标的形态特征。在迷宫求解中，迷宫图像可被视为一个二进制集合（墙壁为 1，通道为 0），结构元素则可选择不同大小和形状（如 3×3 的正方形、十字形等），用于探测通道的连通性和扩展方向。

核心操作包括：

• 膨胀：将结构元素与目标集合进行并集运算，使目标边界向外扩张，可用于填补通道中的细小缝隙或扩展连通区域。

• 腐蚀：将结构元素与目标集合进行交集运算，使目标边界向内收缩，可用于去除通道中的噪声或细化连通路径。

• 开运算：先腐蚀后膨胀，能消除目标中的小凸起、分离邻近区域，同时保持目标的整体形状和大小。

• 闭运算：先膨胀后腐蚀，能填补目标中的小凹陷、连接断裂的通道，增强区域的连通性。

这些操作的组合使用，可有效处理迷宫图像中的噪声、断裂和冗余结构，为路径搜索奠定基础。

基于数学形态学的迷宫求解原理

迷宫可抽象为一个二维网格，其中黑色像素代表墙壁（不可通行），白色像素代表通道（可通行）。数学形态学求解迷宫的核心原理是：通过形态学操作逐步扩展入口区域，直至与出口区域连通，扩展过程中形成的轨迹即为迷宫的解路径。

具体而言，将入口和出口分别视为两个初始连通区域，通过膨胀操作不断扩展入口区域的边界，同时利用腐蚀或开运算约束扩展方向，避免穿越墙壁。当扩展的入口区域与出口区域首次相交时，相交区域的轨迹即为从入口到出口的连通路径。这种方法无需预先存储整个迷宫的拓扑结构，而是通过形态变换动态探索连通性，适用于各种复杂形状的迷宫。

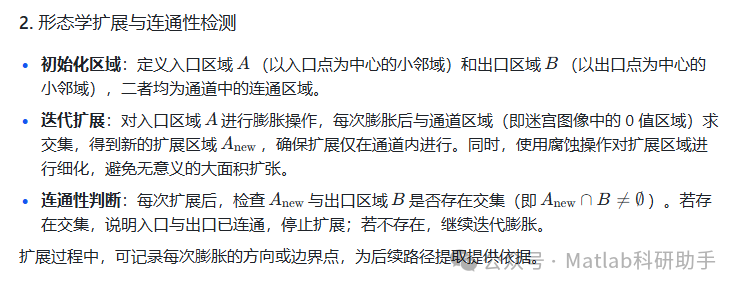

数学形态学求解迷宫的实现步骤

基于数学形态学的迷宫求解过程可分为图像预处理、形态学扩展和路径提取三个阶段，具体步骤如下：

1. 迷宫图像预处理

• 二值化：将原始迷宫图像（如灰度图或彩色图）转换为二进制图像，通常设置阈值将墙壁（深色）设为 1，通道（浅色）设为 0，确保图像中仅包含两种状态。

• 去噪处理：使用开运算去除通道中的孤立噪声点（如误判为通道的小面积墙壁像素），或使用闭运算填补墙壁中的微小孔洞（如误判为墙壁的小面积通道像素），保证通道和墙壁的完整性。

• 边界修正：对图像边缘进行处理，确保入口和出口与外部区域明确区分，避免扩展过程中超出迷宫范围。

预处理后的图像应满足：通道区域连续无断裂，墙壁区域完整无漏洞，入口和出口位置清晰可辨。

3. 路径提取与优化

• 反向追踪：从入口区域与出口区域的交集点出发，反向追踪每次膨胀的边界点，形成原始路径。由于膨胀操作可能导致路径包含冗余分支，需进一步优化。

• 形态学细化：使用腐蚀操作对原始路径进行细化，去除冗余像素，得到一条单像素宽度的中心路径，确保路径的简洁性。

• 平滑处理：通过多次小幅度的膨胀与腐蚀组合（如闭运算），消除路径中的尖锐拐角，使路径更加平滑，符合实际移动需求（如机器人转弯的连续性）。

最终提取的路径即为从入口到出口的最优（通常为最短）连通路线。

数学形态学求解迷宫的优势与局限

优势

• 适用于复杂迷宫：无需解析迷宫的拓扑结构，通过形态变换直接探索连通性，可处理任意形状、含分支或环路的迷宫。

• 抗噪能力强：预处理阶段的形态学操作能有效过滤噪声，对图像质量要求较低，即使迷宫图像存在轻微模糊或干扰，仍能稳定求解。

• 实现简便：核心操作基于基本的形态学变换，无需复杂的图搜索算法（如 Dijkstra 或 A*），适合硬件加速或实时处理。

• 路径平滑性好：通过形态学细化和平滑处理，生成的路径自然流畅，无突兀转折，适合实际移动智能体（如机器人）的运动控制。

局限

• 依赖图像质量：若迷宫图像中二值化效果差（如墙壁与通道灰度接近），或存在大面积噪声，可能导致扩展方向错误，求解失败。

• 计算效率与迷宫规模相关：对于超大尺寸迷宫（如 1000×1000 像素以上），迭代膨胀的计算量较大，可能影响实时性。

• 难以处理动态迷宫：对于墙壁或通道位置随时间变化的动态迷宫，需要重新进行形态学操作，适应性较弱。

改进与扩展方法

为克服传统方法的局限，可结合以下改进策略：

• 自适应结构元素：根据迷宫局部结构动态调整结构元素的大小和形状（如在狭窄通道使用细长结构元素，在开阔区域使用方形结构元素），提高扩展效率。

• 多尺度形态学：先使用大结构元素快速扩展入口区域，接近出口时改用小结构元素精确搜索，平衡效率与精度。

• 融合图搜索算法：当形态学扩展陷入局部连通区域（如死胡同）时，引入广度优先搜索（BFS）回溯至最近的分支点，重新选择扩展方向，避免无效迭代。

• 动态形态学：对于动态迷宫，通过差分图像检测墙壁变化区域，仅对变化区域进行形态学更新，减少重复计算。

应用场景与实例

数学形态学求解迷宫的方法在多个领域具有实用价值：

• 机器人导航：在结构化环境（如仓库货架间的通道、室内走廊）中，可将环境地图视为迷宫，通过形态学方法实时规划机器人的避障路径。

• 图像处理：在医学影像（如血管造影图像）中，可类比迷宫求解，通过形态学操作提取从入口（血管起点）到出口（病灶位置）的连通血管路径。

• 游戏与教育：在迷宫类游戏中，利用该方法快速生成解路径，或作为教学工具演示路径规划的几何原理。

例如，对于一个 100×100 像素的经典迷宫图像，预处理后通过 3×3 十字形结构元素进行迭代膨胀，每次膨胀后与通道区域交集，约 50 次迭代后入口区域与出口区域连通，提取的路径经细化后长度为 120 像素，与手动求解的最短路径一致。

与其他迷宫求解方法的对比

• 与图搜索算法（如 A）对比*：图搜索需要将迷宫抽象为节点和边的拓扑图，适合已知环境；数学形态学直接基于图像像素操作，无需抽象，适合未知或图像化环境。

• 与人工势场算法对比：人工势场通过虚拟力引导路径，易陷入局部极小值；数学形态学通过区域扩展保证全局连通性，无局部极小值问题，但路径平滑性略逊。

• 与 RRT 算法对比：RRT 通过随机采样探索路径，适合高维或动态环境；数学形态学在二维迷宫中效率更高，路径更规则。

实际应用中，可结合多种方法：例如，用数学形态学快速找到大致路径，再用 A * 算法优化路径细节，兼顾效率与最优性。

总结

使用数学形态学求解迷宫，通过膨胀、腐蚀等形态学操作动态扩展入口区域，直至与出口连通，为迷宫路径规划提供了一种基于几何形态分析的高效方法。其优势在于无需抽象拓扑结构、抗噪能力强、路径平滑，适合处理复杂图像化迷宫；同时，通过自适应结构元素和融合其他算法，可进一步提升其在大规模或动态迷宫中的性能。

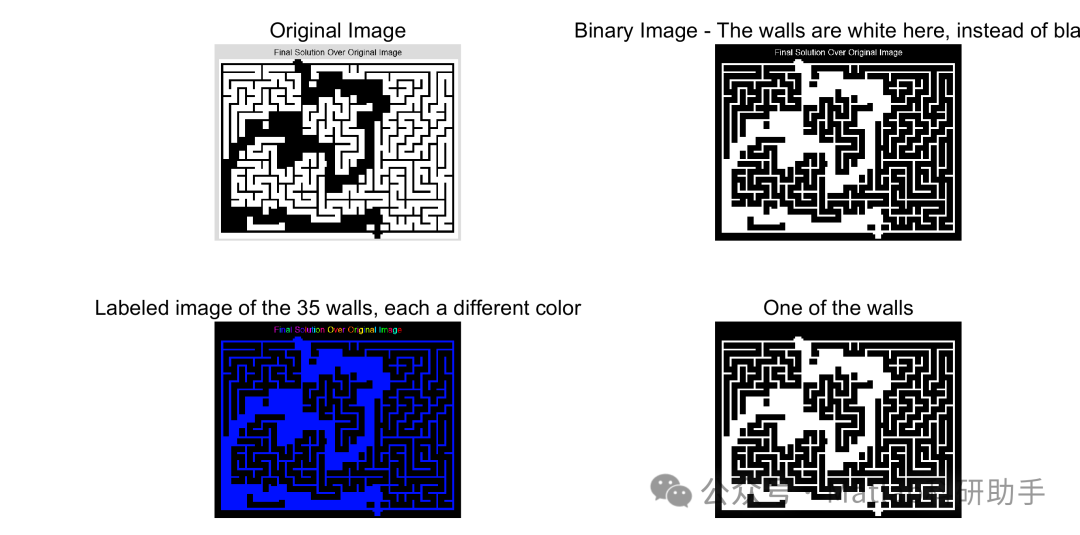

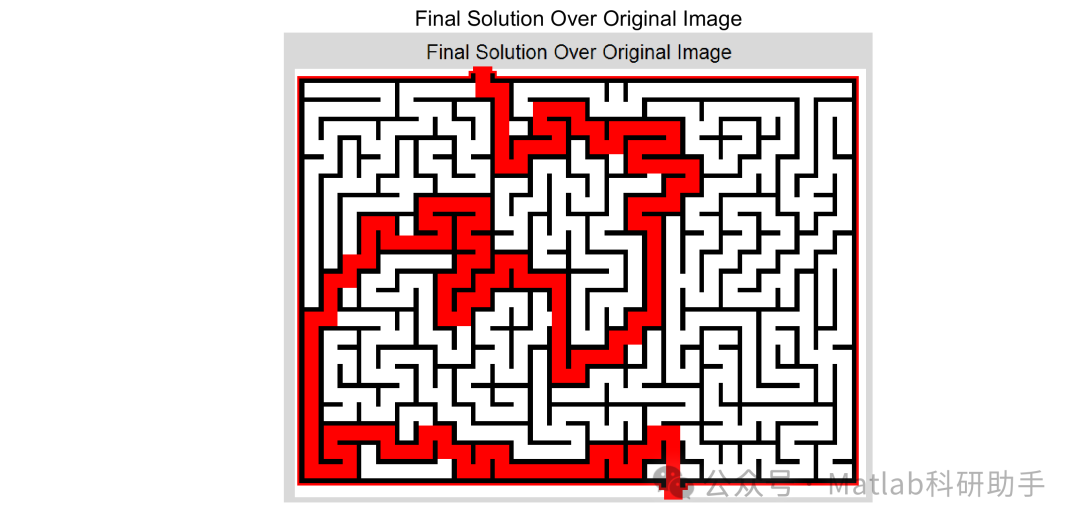

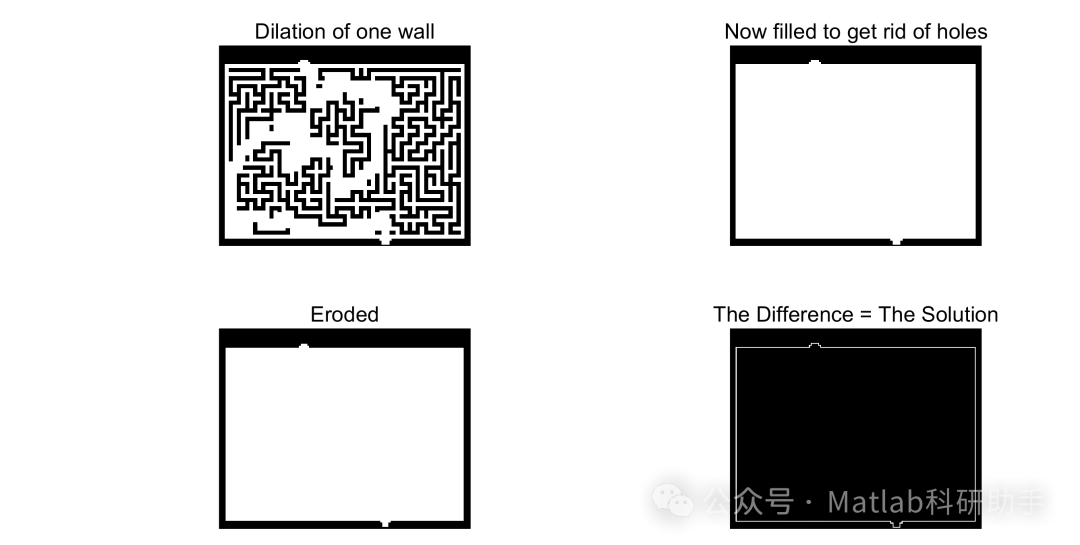

⛳️ 运行结果

🔗 参考文献

[1] 赵勃.局部未知环境下移动机器人路径规划方法的研究与实现[D].哈尔滨工业大学,2006.DOI:CNKI:CDMD:2.2006.171154.

[2] 苏金明,王永利.MATLAB 7.0实用指南(下)[M].电子工业出版社,2004.

[3] 李利伟,刘吉平,尹作为.基于数学形态学的高分辨率遥感影像道路提取[J].遥感信息, 2005(5):3.DOI:10.3969/j.issn.1000-3177.2005.05.003.
