混合动力汽车（HEV）凭借其在燃油经济性和环保性方面的优势，成为汽车工业发展的重要方向。Simscape 作为 MATLAB/Simulink 平台下的物理系统建模工具，能够实现 HEV 各部件及整体系统的精准建模与仿真，为 HEV 的设计、优化和控制策略研究提供有力支持。下面将详细介绍基于 Simscape 的 HEV 模型构建方法。

HEV 的结构组成与建模思路

HEV 主要由发动机、电机、电池、变速器、动力耦合装置、整车动力学系统等核心部件组成。根据动力耦合方式的不同，可分为串联式、并联式和混联式等类型，不同类型的结构特点决定了其建模的侧重点。

建模思路采用模块化设计，即先分别构建各核心部件的 Simscape 模型，再根据 HEV 的结构类型将各部件模型按照实际的动力传递关系进行连接，形成完整的系统模型。这种模块化建模方法不仅便于模型的搭建、修改和维护，还能针对不同部件进行单独的性能分析和参数优化。

核心部件的 Simscape 模型构建

发动机模型

发动机是 HEV 的主要动力源之一，其模型需反映输出扭矩与转速、油门开度之间的关系。在 Simscape 中，可利用 “Simscape/Electrical/Specialized Power Systems/Machines” 库中的内燃机模块，或通过自定义数学模型来搭建。

自定义模型通常基于发动机的稳态特性曲线，通过查找表（Lookup Table）将油门开度和转速作为输入，输出对应的扭矩。同时，需考虑发动机的动态响应特性，如延迟时间、惯性等，可通过添加惯性环节和延迟模块来实现。此外，还需引入燃油消耗模型，根据发动机的输出功率和效率计算实时燃油消耗量。

电机模型

HEV 中的电机既可作为电动机驱动车辆，也可作为发电机回收制动能量，通常采用永磁同步电机或异步电机。在 Simscape 的 “Electrical/Machines” 库中提供了丰富的电机模块，可直接选用并进行参数配置。

电机模型的关键参数包括额定功率、额定转速、额定扭矩、效率曲线等。通过设置电机的控制模式（如 torque control 或 speed control），实现电机与整车控制系统的交互。当作为发电机时，需考虑其发电效率和输出电压特性，与电池充电系统相匹配。

电池模型

电池是 HEV 的储能部件，其模型需准确反映 SOC（State of Charge，荷电状态）、端电压、充放电电流、内阻等参数之间的关系。Simscape 的 “Electrical/Electrochemical Cells” 库中提供了电池模块，支持不同类型电池（如锂离子电池）的建模。

电池模型的核心是建立 SOC 的计算模型，通常基于安时积分法，并考虑温度、充放电倍率对 SOC 的影响。同时，需设置电池的充放电限制，如最大充放电电流、SOC 上下限等，以保证电池的安全运行。通过电池模型可实时监测电池的状态，为能量管理策略提供依据。

动力耦合装置模型

动力耦合装置用于实现发动机和电机动力的合成与分配，不同类型的 HEV 采用不同的耦合方式，如并联式 HEV 的离合器、混联式 HEV 的行星齿轮机构等。

在 Simscape 中，可利用 “Mechanical/Gears & Couplings” 库中的齿轮、离合器、行星齿轮等模块搭建动力耦合装置模型。对于行星齿轮机构，需设置太阳轮、行星轮、齿圈的齿数比，通过机械端口连接发动机、电机和输出轴，实现动力的传递与分配。离合器模型需考虑其结合与分离的动态过程，设置摩擦系数、最大传递扭矩等参数。

变速器与整车动力学模型

变速器用于改变动力传递的速比，以适应不同的行驶工况。Simscape 的 “Mechanical/Transmissions” 库提供了手动变速器、自动变速器等模块，可根据 HEV 的类型选择合适的变速器模型，并设置速比、换挡时间等参数。

整车动力学模型用于模拟车辆的行驶状态，包括行驶阻力（滚动阻力、空气阻力、坡度阻力）、加速度、车速等。可基于牛顿第二定律，在 Simscape 中搭建整车动力学模型，输入驱动扭矩和行驶阻力，输出车辆的加速度和车速。其中，行驶阻力可根据车辆质量、迎风面积、滚动阻力系数、坡度等参数计算得到。

系统集成与参数设置

系统集成

根据 HEV 的结构类型，将上述各核心部件模型按照动力传递路径进行连接，构建完整的系统模型。例如，并联式 HEV 的系统集成路径为：发动机通过离合器与电机、变速器相连，变速器输出端连接整车动力学模型，电池与电机通过电力电子变换器连接。

在集成过程中，需注意各部件模型之间的物理接口匹配，如机械端口的转速和扭矩传递、电气端口的电压和电流匹配。通过 Simscape 的信号连接功能，实现各部件之间的信息交互，如驾驶员输入（油门踏板、制动踏板信号）传递给发动机、电机和制动系统。

参数设置

各部件模型的参数设置需根据实际车辆的参数确定，以下为部分关键参数的设置示例：

发动机：额定功率、额定转速、最大扭矩、燃油消耗率曲线；

电机：额定功率、额定电压、额定转速、最大扭矩、效率曲线；

电池：容量、额定电压、内阻、SOC 初始值、充放电效率；

整车：质量、滚动阻力系数、迎风面积、空气阻力系数、轴距等。

通过参数调整，可使模型的仿真结果更接近实际车辆的性能，为后续的仿真分析和控制策略研究奠定基础。

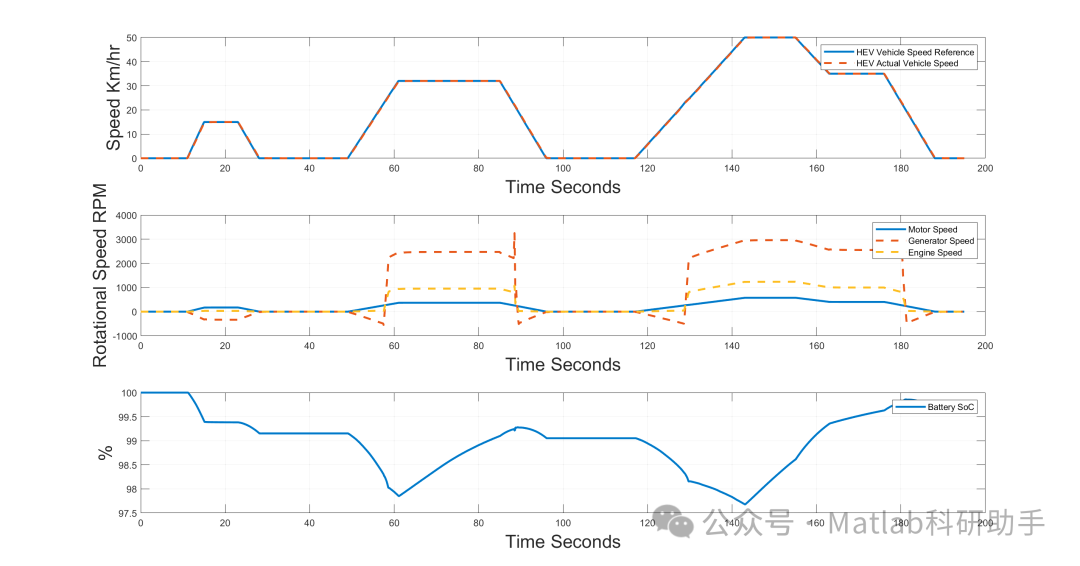

模型应用

基于 Simscape 的 HEV 模型可广泛应用于以下方面：

控制策略研究：通过搭建能量管理控制器模型（如基于规则的控制策略、优化控制策略），与 HEV 系统模型联合仿真，分析不同控制策略对车辆燃油经济性、电池寿命等的影响，优化控制算法。

部件参数优化：改变某一部件的参数（如电机功率、电池容量），仿真分析其对整车性能的影响，为部件选型和参数设计提供依据。

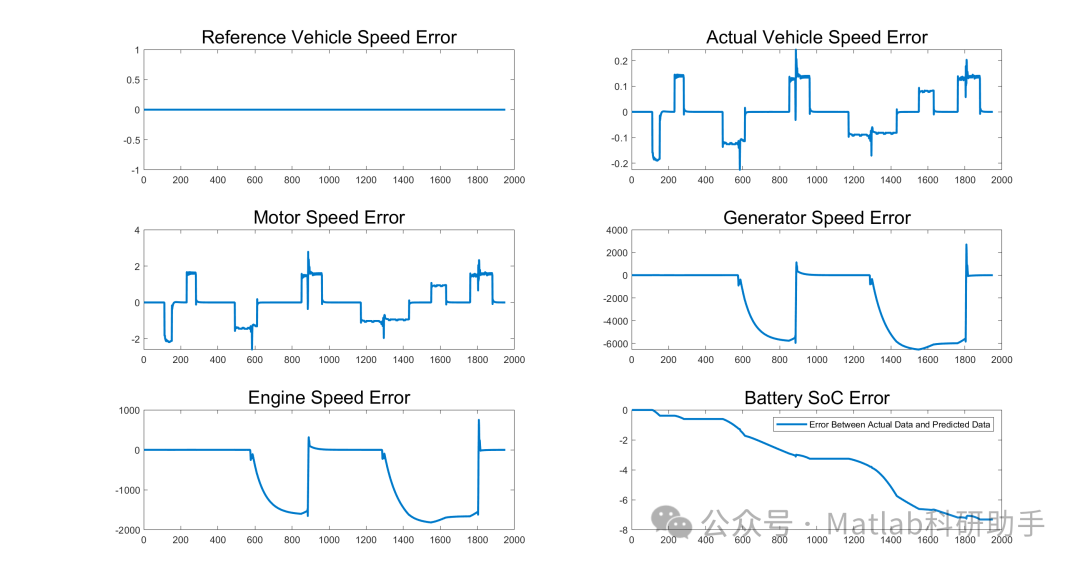

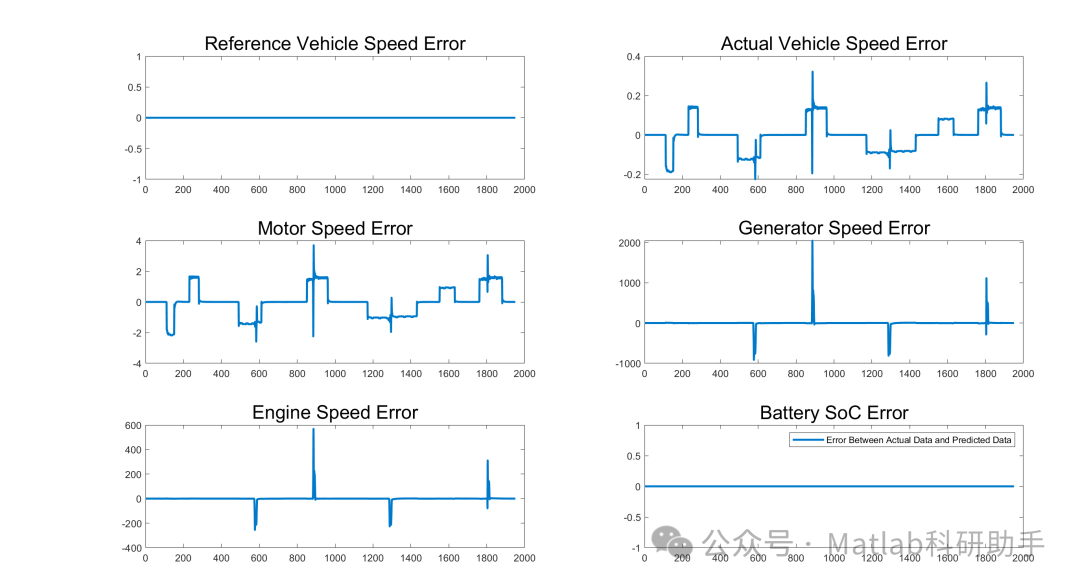

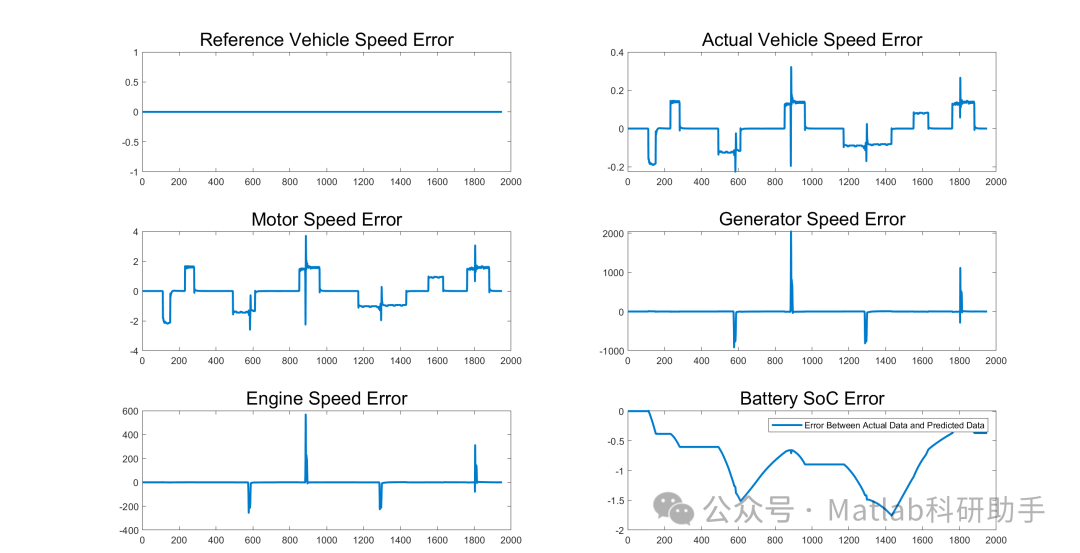

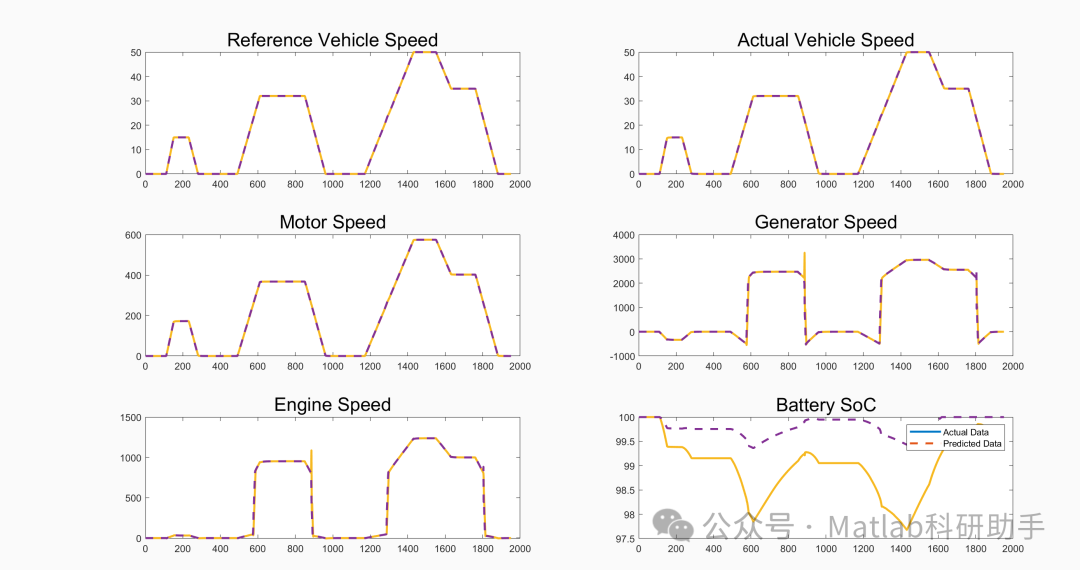

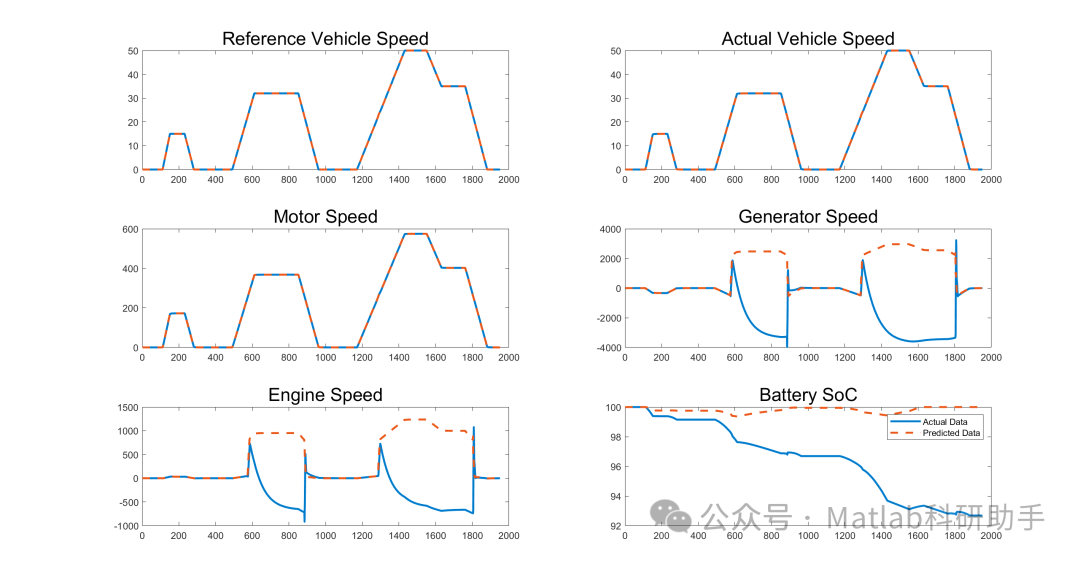

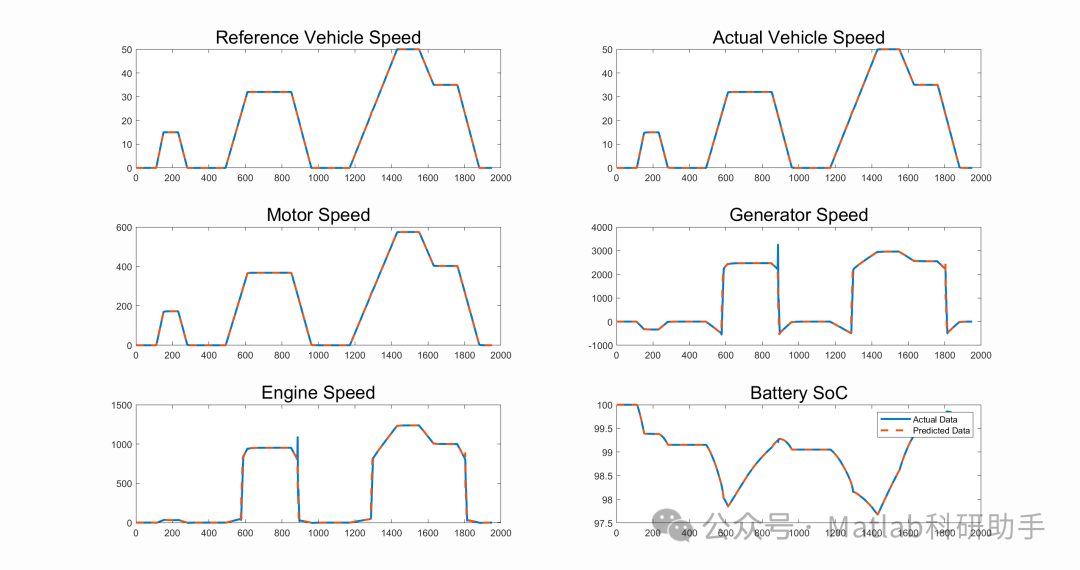

故障诊断与容错控制：在模型中引入部件故障（如电机效率下降、电池容量衰减），研究故障对整车性能的影响，设计容错控制策略，提高车辆的可靠性。

总结与展望

基于 Simscape 的 HEV 模型能够准确反映 HEV 的动态特性，为 HEV 的研发提供了高效的仿真工具。通过模块化建模方法，可灵活搭建不同类型的 HEV 模型，实现各部件的单独分析和系统的整体仿真。

未来，随着 HEV 技术的不断发展，Simscape 模型可进一步完善，如考虑更多的动态因素（如温度对电池和电机性能的影响）、引入更复杂的能量管理策略（如基于机器学习的控制策略）。同时，结合硬件在环（HIL）仿真技术，可将 Simscape 模型与实际控制器相连，进行实时仿真测试，加速 HEV 的开发进程。
