摘要：机器人路径规划是移动机器人领域的核心问题之一，其目标是在给定环境中找到一条从起始点到目标点的最优路径。栅格地图作为一种常用的环境表示方法，将连续的物理空间离散化为网格，为路径规划算法提供了便利。本文着重探讨了如何利用蝙蝠算法(Bat Algorithm, BA)解决基于栅格地图的机器人路径规划问题，并以最短距离作为目标函数。文章首先简要概述了栅格地图的原理和路径规划的基本概念，然后详细阐述了蝙蝠算法的原理及其在栅格地图路径规划中的具体应用，包括蝙蝠个体的编码方式、目标函数的定义以及算法的迭代过程。最后，文章对该方法进行了总结，并提出了可能的改进方向。

引言：

随着机器人技术的飞速发展，移动机器人已广泛应用于工业、医疗、物流、家庭服务等多个领域。路径规划作为移动机器人实现自主导航的关键环节，其性能直接影响机器人的工作效率和安全性。路径规划旨在为机器人找到一条从起始点到达目标点的最佳路径，而最优的标准可以是路径长度、时间消耗、能量消耗或其他特定指标。

栅格地图是一种将连续环境空间离散化的方法，它将环境划分为规则的网格，每个网格代表一定的物理空间区域。这种表示方法简单、直观，易于计算机处理，因此被广泛应用于机器人路径规划中。基于栅格地图的路径规划问题通常可以视为一个组合优化问题，需要从众多可能的路径中找到一条满足特定目标的最佳路径。

传统的路径规划算法，如Dijkstra算法、A*算法等，虽然能够保证找到最优解，但在处理复杂环境或大规模地图时，计算量会显著增加，效率低下。近年来，启发式算法因其全局搜索能力强、不易陷入局部最优等优点，受到了越来越多的关注。蝙蝠算法(Bat Algorithm, BA) 是一种新兴的群体智能优化算法，灵感来源于蝙蝠的回声定位行为。该算法具有参数少、实现简单、收敛速度快等优点，在解决各种优化问题中表现出良好的性能。

本文旨在探讨如何利用蝙蝠算法解决机器人栅格地图路径规划问题，并以最短距离作为目标函数，为移动机器人的自主导航提供一种新的思路。

1. 栅格地图与路径规划

1.1 栅格地图的构建

栅格地图将实际的物理环境离散化为二维的网格状结构。每个网格单元被称为一个栅格，可以代表环境中的一个区域，并存储该区域的信息，例如：障碍物（不可通行）、空闲区域（可通行）等。构建栅格地图通常需要传感器数据或预先构建的地图信息。常用的方法包括：

传感器扫描：利用激光雷达、摄像头等传感器获取环境信息，并将其转换为栅格地图。
人工标注：根据实际环境图纸或现场观察，手动标记栅格地图。
地图转换：将其他格式的地图（如向量地图）转换为栅格地图。

栅格地图的精度取决于栅格的大小。栅格越小，地图的精度越高，但也意味着需要更多的存储空间和计算资源。因此，在实际应用中需要根据具体需求选择合适的栅格大小。

1.2 路径规划的基本概念

路径规划是指在给定环境中找到一条从起始点到目标点的无碰撞路径，这条路径通常需要满足特定的优化目标，如最短路径、最短时间或最小能量消耗等。路径规划问题通常可以分为全局路径规划和局部路径规划。

全局路径规划：在已知完整环境地图的情况下，预先规划出从起始点到目标点的路径。
局部路径规划：在未知或部分已知环境的情况下，根据传感器获取的局部信息，实时规划出下一步的运动方向。

本文主要关注全局路径规划问题，即假设机器人已知整个栅格地图的信息，目标是找到一条最短路径。

2. 蝙蝠算法(Bat Algorithm, BA)

2.1 蝙蝠算法原理

蝙蝠算法是一种模拟蝙蝠利用回声定位进行觅食的群体智能优化算法。算法中，每个蝙蝠代表搜索空间中的一个潜在解，而回声定位行为则被模拟为蝙蝠在搜索空间中进行搜索的过程。蝙蝠算法的主要行为包括：

频率调节：蝙蝠通过调整发出声音的频率来控制搜索范围。较高的频率对应更局部的搜索，而较低的频率则对应更广阔的搜索范围。
脉冲响度调节：蝙蝠通过调整发出声音的响度来控制搜索的速度。响度较大的蝙蝠搜索速度快，而响度较小的蝙蝠搜索速度慢。
脉冲发射率调节：蝙蝠通过调整发射脉冲的频率来控制是否靠近目标区域。

蝙蝠算法的更新公式可以总结如下：

速度更新：
vᵢ(t+1) = vᵢ(t) + (xᵢ(t) - x* )* fᵢ
其中，vᵢ(t) 表示第 i 个蝙蝠在第 t 次迭代的速度， xᵢ(t) 表示第 i 个蝙蝠在第 t 次迭代的位置，x* 表示全局最优位置，fᵢ 表示第 i 个蝙蝠发出的声音频率。
位置更新：
xᵢ(t+1) = xᵢ(t) + vᵢ(t+1)
频率调整：
fᵢ = fₘᵢₙ + (fₘₐₓ - fₘᵢₙ) * β
其中，fₘᵢₙ 表示最小频率，fₘₐₓ 表示最大频率，β 为[0,1]之间的随机数。
脉冲响度与脉冲发射率的更新:
如果随机数小于脉冲发射率，则进行局部搜索，否则进行全局搜索。在局部搜索中，根据响度对最优解进行微调。脉冲响度和发射率随着迭代次数更新。

2.2 基于蝙蝠算法的栅格地图路径规划

将蝙蝠算法应用于栅格地图路径规划需要解决的关键问题包括：

蝙蝠个体的编码: 由于栅格地图是离散的，需要将蝙蝠个体的位置信息编码为一系列的栅格坐标。常用的编码方式包括：
- 直接编码：将每个蝙蝠个体编码为一个栅格坐标的序列，代表从起始点到目标点的路径。这种方式的缺点是容易产生无效路径。
- 链式编码：将每个蝙蝠个体编码为一个移动方向的序列，例如“上”、“下”、“左”、“右”。这种方式可以确保路径连贯，但难以表示复杂的路径。
- 分段编码：将路径分为若干段，每段由若干个栅格坐标组成，然后将各段连接起来。这种方式能够平衡路径的连贯性和灵活性。

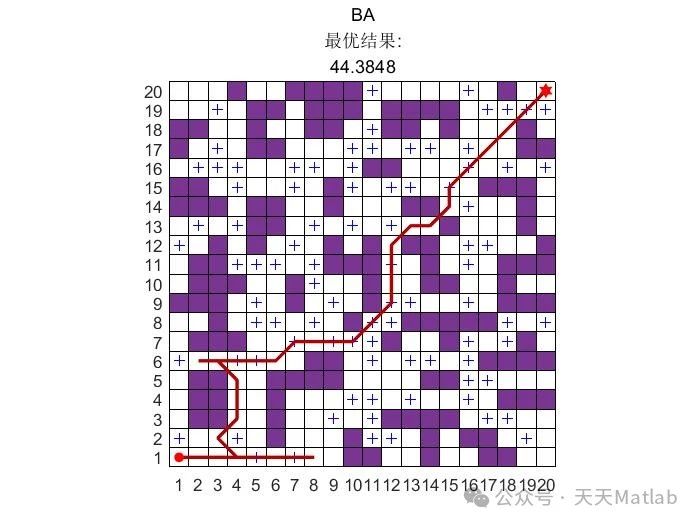

  本文倾向于采用分段编码，在初始时随机生成一定数量的分段路径，在迭代过程中不断调整路径分段点的位置，最终逼近最优路径。
目标函数的定义：本文以最短距离为目标函数，因此可以使用以下公式计算路径长度：

Cost(path) = Σ √( (xᵢ₊₁ - xᵢ)² + (yᵢ₊₁ - yᵢ)²)
其中，(xᵢ, yᵢ) 代表路径上的第 i 个栅格坐标，目标函数的值越小，代表路径越短。此外，还需要考虑惩罚函数，用于避免路径穿越障碍物。
蝙蝠算法的迭代过程：
1. 初始化：随机生成一定数量的蝙蝠个体，并初始化其速度、频率、响度和发射率。
2. 评估：计算每个蝙蝠个体代表的路径长度（目标函数值）。
3. 更新：根据蝙蝠算法的更新公式，调整蝙蝠的位置、速度、频率、响度和发射率。
4. 局部搜索：如果某个蝙蝠的发射率满足条件，则在该蝙蝠的最佳位置附近进行局部搜索，进一步优化路径。
5. 更新全局最优解：将当前最优的蝙蝠位置作为全局最优解。
6. 终止条件判断：如果达到最大迭代次数或满足其他终止条件，则算法结束，否则返回步骤2。
