🔥 内容介绍

在现代工业生产及设备运行中，故障的早期识别和精准分类至关重要，它不仅关乎生产效率的提升，更直接影响着人员安全与经济效益。传统的故障诊断方法往往依赖于人工经验或复杂的数学模型，这在处理高维度、非线性和时序性的工业数据时存在诸多局限。近年来，随着深度学习技术的快速发展，特别是卷积神经网络（CNN）在图像识别领域的卓越表现，为故障诊断提供了全新的思路。其中，基于格拉姆角场（Gramian Angular Field, GASF）与卷积神经网络的结合，即 GASF-CNN 模型，因其能够将一维时序信号转化为二维图像，并利用 CNN 进行特征提取和分类，在故障识别领域展现出巨大的潜力。本文将对 GASF-CNN 模型进行深入探讨，从其原理、优势、应用以及未来发展等方面进行分析。

一、格拉姆角场（GASF）：时序信号的图像化表达

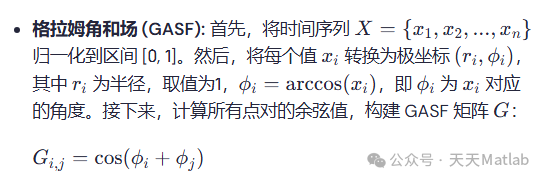

GASF 是一种将一维时序信号转化为二维图像的编码方法。其核心思想是通过极坐标转换，将时间序列数据映射到极坐标系中，然后计算不同点之间的角度余弦值，形成一个二维矩阵，从而将时间域上的信息转化为空间域上的信息。具体来说，GASF 分为两种形式：格拉姆角和场（Gramian Angular Summation Field, GASF）和格拉姆角差场（Gramian Angular Difference Field, GADF）。

二、卷积神经网络（CNN）：图像特征的提取与分类

卷积神经网络是一种深度学习模型，在图像识别、语音识别等领域取得了卓越的成就。CNN 通过卷积层、池化层、激活函数等结构，能够自动学习图像中的局部特征和全局特征，并进行分类或回归任务。对于 GASF 生成的图像，CNN 可以有效地提取故障模式对应的空间特征，从而实现故障诊断的目的。

CNN 的主要结构包括：

卷积层 (Convolutional Layer): 卷积层通过卷积核在输入图像上滑动，并进行局部特征提取。不同的卷积核可以提取不同的特征，例如边缘、纹理、角点等。
池化层 (Pooling Layer): 池化层用于降低特征图的维度，同时保留重要的特征信息。常用的池化操作包括最大池化和平均池化。
激活函数 (Activation Function): 激活函数为网络引入非线性因素，提高网络的表达能力。常用的激活函数包括 ReLU、Sigmoid、Tanh 等。
全连接层 (Fully Connected Layer): 全连接层将特征图展平为向量，然后进行线性变换和非线性激活，最终输出分类结果。

通过多层卷积和池化操作，CNN 能够逐步提取输入图像中的高层特征，并最终将这些特征映射到分类空间，从而实现故障的精确分类。

三、GASF-CNN 模型：结合时序信息与图像特征的优势

GASF-CNN 模型的核心思想是将 GASF 的图像化表达能力与 CNN 的图像特征提取能力相结合。其工作流程通常包括以下几个步骤：
