【激光雷达】FMCW雷达的matlab仿真

✅作者简介:热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗:Matlab科研工作室

🍊个人信条:格物致知。

🔥 内容介绍

激光雷达 (LiDAR) 技术作为一种重要的三维成像技术,在自动驾驶、机器人导航、地形测绘等领域得到了广泛应用。频率调制连续波 (FMCW) 激光雷达以其高精度、高分辨率和抗干扰能力等优势,成为当前研究的热点。本文将详细探讨FMCW激光雷达的工作原理,并基于MATLAB平台进行仿真,分析其性能指标。

一、FMCW激光雷达工作原理

FMCW激光雷达的核心思想是利用频率线性调频的激光信号进行目标探测和距离测量。发射端发出频率线性变化的激光信号,该信号遇到目标后反射回接收端。接收端将接收到的信号与发射信号进行混频,产生差频信号。由于目标距离不同,到达接收端的时间不同,因此差频信号的频率与目标距离成正比。通过对差频信号进行处理,可以精确测量目标的距离和速度。

具体的频率调制方式通常采用锯齿波调频,其瞬时频率随时间线性变化。发射信号可以表示为:

s_t(t) = A cos(2π(f_c + μt)t)

其中,A 为信号幅度,f_c 为载波频率,μ 为调频斜率。

目标反射信号的表达式为:

s_r(t) = A' cos(2π(f_c + μ(t - 2R/c)) (t - 2R/c))

其中,A' 为反射信号幅度,R 为目标距离,c 为光速。

接收端将发射信号和接收信号进行混频,得到差频信号:

s_IF(t) = s_t(t) * s_r(t)

经过低通滤波后,可以得到差频信号的频率:

f_IF = 2μR/c

由此可以计算出目标距离:

R = f_IF * c / (2μ)

此外,通过分析差频信号的相位变化,还可以测量目标的速度。

二、MATLAB仿真模型的建立

为了模拟FMCW激光雷达的工作过程,我们需要在MATLAB中建立相应的仿真模型。该模型需要考虑以下几个关键因素:

  1. 信号产生: 生成频率线性调频的激光信号,包括载波频率、调频斜率、信号持续时间等参数的设置。

  2. 目标建模: 建立目标模型,包括目标距离、速度、反射率等参数的设置。可以模拟多个目标,以验证系统对多目标探测的能力。 可以考虑目标RCS(雷达散射截面)对回波信号强度的影响。

  3. 信道建模: 模拟激光信号在传播过程中的衰减、多径效应、噪声等因素的影响。 可以采用瑞利衰落或者莱斯衰落模型来模拟多径效应。 加入高斯白噪声来模拟系统噪声。

  4. 信号处理: 模拟接收端的信号处理过程,包括混频、低通滤波、FFT变换等。 需要考虑信号的采样频率和采样点数对系统性能的影响。

  5. 参数估计: 根据处理后的差频信号,估计目标的距离和速度。 可以使用最小二乘法或者其它参数估计方法。

  6. 结果分析: 对仿真结果进行分析,包括距离分辨率、速度分辨率、测量精度、抗干扰能力等性能指标。

在MATLAB中,可以使用Simulink或编写M文件实现上述功能。 Simulink可以更直观地搭建系统模型,而M文件可以进行更精细的算法控制。

三、仿真结果与分析

通过MATLAB仿真,我们可以得到FMCW激光雷达的距离-速度图像。 该图像可以直观地显示出探测到的目标的距离和速度信息。 通过分析该图像,我们可以评估系统的性能指标,例如:

  • 距离分辨率: 取决于调频斜率和信号带宽。

  • 速度分辨率: 取决于采样频率和信号处理算法。

  • 测量精度: 受噪声、多径效应等因素的影响。

  • 探测范围: 取决于激光器的发射功率和接收器的灵敏度。

  • 抗干扰能力: 取决于系统的抗噪声能力和抗多径干扰能力。

通过改变仿真参数,例如调频斜率、信号带宽、信噪比等,可以研究这些参数对系统性能的影响。 这有助于优化系统设计,提高系统的性能指标。

四、结论

本文详细介绍了FMCW激光雷达的工作原理,并基于MATLAB平台进行了仿真,分析了其性能指标。 仿真结果表明,MATLAB是一个强大的工具,可以用于模拟和分析FMCW激光雷达的性能。 通过对仿真模型和参数的不断改进和完善,可以更好地理解FMCW激光雷达的工作机制,并为其在实际应用中的优化设计提供理论依据。 未来的研究可以进一步考虑更复杂的信道模型和目标场景,以及更先进的信号处理算法,以提高FMCW激光雷达的性能和可靠性。

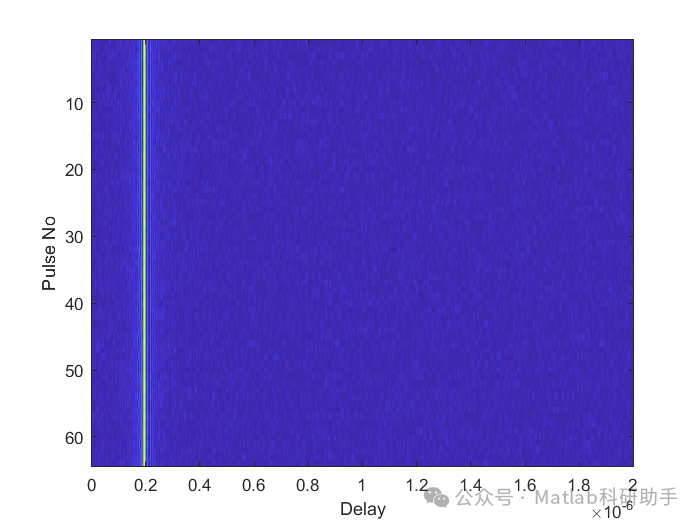

⛳️ 运行结果
