分类预测 | Matlab实现CNN-GRU-Attention高光谱数据分类预测

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在遥感监测、精准农业、环境勘探等领域，高光谱数据凭借 “图谱合一” 的特性（既包含空间纹理信息，又具备数百个连续波段的光谱信息），成为提取地物精细特征的核心数据来源。但高光谱数据维度高、冗余信息多、标签样本稀缺的特点，也给传统分类算法带来了巨大挑战。而CNN - GRU - Attention 组合模型，通过融合卷积、时序建模与注意力机制的优势，能精准捕捉高光谱数据的空间 - 光谱联合特征，成为当前高光谱分类领域的 “明星方案”。今天我们就从原理到实战，全面拆解这一模型的核心逻辑与应用方法。

一、高光谱数据分类的痛点与模型选择逻辑

在深入模型前，我们先明确高光谱分类的核心难点：

1. 维度灾难：高光谱数据通常包含 100 - 2000 个波段，直接输入模型易导致参数爆炸、计算效率骤降；

1. 空间 - 光谱特征割裂：传统算法（如 SVM、随机森林）要么只关注光谱维度的波段差异，要么忽略光谱的连续性，无法同时利用空间纹理（如作物叶片纹理、建筑边缘）与光谱曲线（如植被的 “红边效应”、水体的吸收波段）的协同信息；

1. 样本稀缺：高光谱数据标注成本极高（需专业人员结合实地调研标注地物类别），少量样本易导致模型过拟合。

而 CNN - GRU - Attention 模型的设计，恰好针对性解决这些痛点：

• CNN（卷积神经网络）：擅长提取局部空间特征，可通过卷积核捕捉高光谱图像中地物的空间纹理（如道路与农田的边界、树木的冠层结构），同时通过池化操作降低数据维度，减少冗余；

• GRU（门控循环单元）：作为时序模型的简化版（比 LSTM 结构更轻量），能将高光谱的连续波段视为 “时序序列”，捕捉波段间的依赖关系（如植被在可见光 - 近红外波段的光谱变化趋势）；

• Attention（注意力机制）：为模型添加 “聚焦能力”，自动分配权重给对分类贡献更大的特征（如区分 “小麦” 与 “玉米” 时，重点关注红边波段的细微差异，而非无关的噪声波段），提升模型对关键特征的敏感度。

二、模型核心模块拆解：从原理到优势

1. 第一站：CNN 的空间特征提取逻辑

高光谱数据可视为 “三维张量”（高度 × 宽度 × 波段数），其中 “高度 × 宽度” 是空间维度，“波段数” 是光谱维度。CNN 的作用就是从空间维度中 “抠出” 有价值的纹理特征：

• 卷积操作：通过多个卷积核（如 3×3 大小）在空间维度上滑动，计算局部像素的加权和，生成空间特征图。例如，针对农田高光谱图像，卷积核可自动学习 “作物行间距”“叶片排列规律” 等特征；

• 激活函数（ReLU）：引入非线性，解决线性模型无法拟合复杂地物特征的问题；

• 池化操作（MaxPooling）：在保留关键空间特征的同时，缩小特征图尺寸（如 2×2 池化将特征图尺寸减半），降低计算量并抑制过拟合。

优势：相比传统空间特征提取方法（如 PCA 降维后手工提取纹理），CNN 能端到端自动学习空间特征，无需人工设计特征工程，适配不同场景的高光谱数据（如城市、农田、矿区）。

2. 第二站：GRU 的光谱时序建模能力

高光谱的连续波段（如从 400nm 到 2500nm 的近 200 个波段）本质上是 “按波长顺序排列的时序数据”，相邻波段间存在强相关性（如植被在 600 - 700nm 波段的光谱反射率逐渐上升）。GRU 通过 “重置门” 和 “更新门” 的控制，实现对光谱时序特征的高效捕捉：

• 重置门：决定是否 “遗忘” 历史光谱信息，例如在处理水体光谱时，若前一个波段是强吸收波段，重置门会减弱其对当前波段的影响；

• 更新门：决定是否 “保留” 当前光谱信息，例如在植被的 “红边波段”（700 - 750nm），更新门会强化该波段的特征权重，因为红边波段是区分植被生长状态的关键；

• 隐藏状态：通过门控机制动态更新，最终输出包含全波段时序依赖的光谱特征向量。

优势：相比传统时序模型（如 ARIMA），GRU 结构更简单、计算更快，且能有效处理高光谱波段的长序列依赖，避免 “梯度消失” 问题。

3. 第三站：Attention 机制的 “精准聚焦” 作用

经过 CNN 和 GRU 处理后，模型已获得 “空间特征 + 光谱时序特征” 的融合向量，但不同特征对分类的贡献度差异很大（例如区分 “裸土” 与 “水泥地” 时，空间纹理的贡献更高；区分 “健康植被” 与 “病虫害植被” 时，光谱特征的贡献更高）。Attention 机制的核心就是 “给重要特征加权重”：

• 计算注意力权重：通过全连接层将融合特征映射为 “注意力分数”，再通过 Softmax 函数归一化，得到每个特征的权重（权重之和为 1）；

• 加权融合特征：将特征向量与注意力权重逐元素相乘，得到 “注意力增强后的特征”—— 贡献度高的特征（如病虫害植被的特定光谱波段）会被放大，贡献度低的特征（如噪声波段）会被抑制；

• 输出分类结果：将增强后的特征输入全连接层，通过 Softmax 函数输出各类别的概率（如 “小麦：98%、玉米：2%”）。

优势：Attention 机制让模型具备 “可解释性”—— 通过可视化注意力权重，我们能清晰看到模型在分类时重点关注的波段或空间区域，解决了深度学习 “黑箱” 问题。

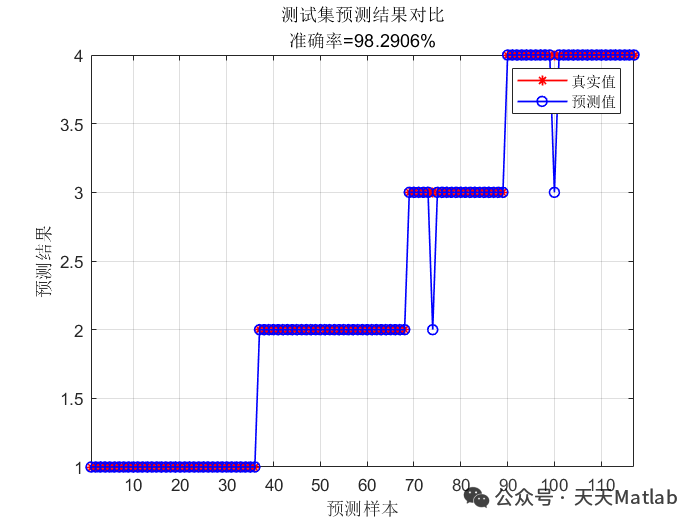

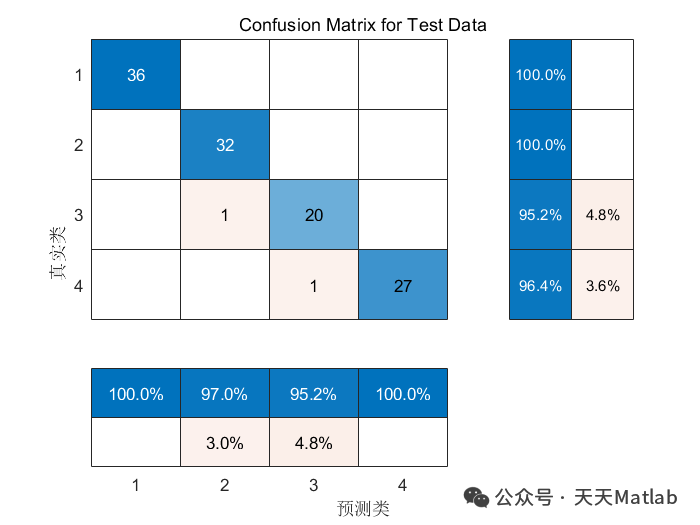

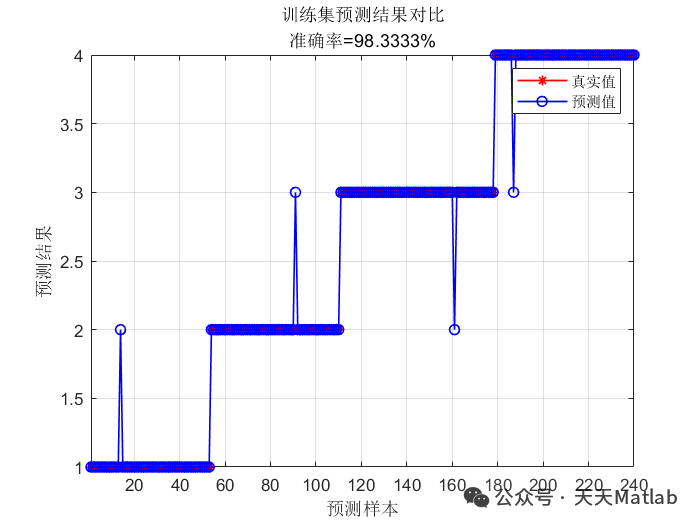

⛳️ 运行结果

📣 部分代码

 清空命令行

%%  导入数据

%%  导入数据

res = xlsread('data.xlsx','MachRR','A2:F38');

%%  划分训练集和测试集

P_train = res(:, 1: 5)';

T_train = res(:, 6)';

M = size(P_train, 2);

P_test =[2.04 1.33 2.19 2.50 2.89]';

% T_test = res(temp(81: end), 8)';

N = size(P_test, 2);

%%  数据归一化

[P_train, ps_input] = mapminmax(P_train, 0, 1);

P_test  = mapminmax('apply', P_test, ps_input);

t_train =  categorical(T_train)';

%%  数据平铺

%   将数据平铺成1维数据只是一种处理方式

%   也可以平铺成2维数据，以及3维数据，需要修改对应模型
