一、3D 到 2D 图像配准的核心需求与传统方法局限

3D 到 2D 图像配准是将三维场景模型（如 CT/MRI 重建的 3D 医学影像、工业零件 3D 点云）与二维投影图像（如 X 光片、相机拍摄的 2D 图像）进行空间对齐的技术，核心目标是找到 3D 模型到 2D 图像的最优变换参数（平移、旋转、缩放），实现 “3D 结构与 2D 投影的精准匹配”。该技术广泛应用于医学影像诊断（如 3D CT 与 2D X 光片配准辅助骨科手术）、工业检测（如 3D 零件模型与 2D 视觉检测图像配准判断缺陷）、增强现实（如 3D 虚拟模型与 2D 真实场景图像配准实现虚实融合）等领域。然而，传统 3D 到 2D 配准方法在复杂场景下存在明显局限，难以满足高精度、高效率的应用需求。

1.1 3D 到 2D 图像配准的核心技术需求

配准精度高：医学场景中需实现亚毫米级配准误差（如骨科手术导航中，3D 骨骼模型与 2D X 光片的配准误差≤0.5mm），工业检测中需≤1 像素的配准精度，避免因误差导致诊断失误或缺陷误判；

鲁棒性强：应对 2D 图像噪声（如 X 光片的射线噪声、工业图像的光照噪声）、3D 模型缺失（如医学影像中因伪影导致的 3D 结构不完整）、遮挡（如 2D 图像中零件被其他组件遮挡）等问题，仍能稳定收敛到最优变换参数；

计算效率高：医学手术导航、实时工业检测等场景需在 100-500ms 内完成配准，避免过长耗时影响手术流程或检测效率；

参数适应性广：适配不同类型的变换模型（如刚性变换、相似变换、仿射变换），满足不同场景下的配准需求（如医学骨骼配准多为刚性变换，工业柔性零件配准可能涉及相似变换）。

1.2 传统 3D 到 2D 配准方法的局限性

当前主流传统方法（如基于特征的配准、基于互信息的配准、迭代最近点算法 ICP 的 2D 适配版）存在显著不足：

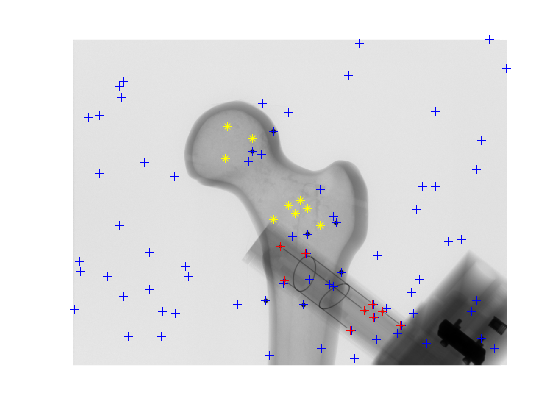

基于特征的配准：依赖手动或自动提取 3D 模型与 2D 图像的特征点（如 3D 模型的角点、2D 图像的边缘点），但在低对比度 2D 图像（如模糊的 X 光片）或无明显特征的 3D 模型（如光滑曲面零件）中，特征提取难度大，配准精度易受特征匹配错误影响；

基于互信息的配准：通过最大化 3D 模型投影图像与 2D 目标图像的互信息实现配准，但互信息函数存在多局部最优值，传统梯度下降优化算法易陷入局部最优，导致配准失败（如医学影像中，相似组织的灰度分布易使互信息出现多个峰值）；

ICP 适配版：需将 2D 图像像素反向投影到 3D 空间，再与 3D 模型点云进行匹配，计算复杂度高（时间复杂度 O (N^2)，N 为 3D 模型点数），且对初始变换参数敏感 —— 初始位置偏差较大时，无法收敛到最优解；

单一优化策略局限：传统方法多采用单一优化算法（如梯度下降、牛顿法），难以同时兼顾 “全局搜索能力” 与 “局部收敛精度”—— 梯度下降局部收敛快但易陷局部最优，全局搜索算法（如穷举法）能找到全局最优但计算效率极低。

为此，需构建融合 “全局搜索算法（PSO）” 与 “参数估计算法（EM）” 的配准框架：PSO 负责全局范围内快速定位最优变换参数的大致区域，解决传统方法全局搜索能力弱、易陷局部最优的问题；EM 负责在该区域内精准估计变换参数与噪声模型，提升配准精度与鲁棒性，形成 “全局寻优 - 局部精调” 的高效协同机制。

二、PSO 与 EM 算法的 3D 到 2D 配准适配性分析

粒子群优化（PSO）模拟鸟群协作觅食行为，通过群体粒子的动态调整实现全局最优解搜索；期望最大化（EM）算法通过 “期望步（E 步）估计隐变量分布、最大化步（M 步）优化模型参数” 的迭代过程，实现含隐变量的参数估计。两者在 3D 到 2D 配准中具有互补适配性，可分别解决 “全局寻优” 与 “精度提升” 的核心需求。

2.1 PSO 算法的 3D 到 2D 配准适配性：全局搜索定位最优参数区域

PSO 算法的核心逻辑是 “粒子通过记忆个体最优位置（pbest）与群体最优位置（gbest），动态调整飞行速度与方向，逐步向全局最优解聚集”，其在 3D 到 2D 配准中的适配性体现在：

全局搜索能力强：3D 到 2D 配准的变换参数空间通常为高维（如刚性变换含 6 个参数：3 个平移参数 X/Y/Z、3 个旋转参数 α/β/γ），传统梯度下降算法易在高维空间陷入局部最优，而 PSO 通过群体粒子的并行搜索，可覆盖整个参数空间，快速定位全局最优参数所在的 “大致区域”（如平移参数 X 的最优范围为 [10,20] mm，旋转参数 α 的最优范围为 [5°,10°]），避免局部最优陷阱；
