【电磁】FDTD-Yee 网格算法在双缝干涉问题中的应用研究Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与意义

电磁波的干涉现象是电磁学领域的基础物理现象之一，双缝干涉实验作为验证电磁波波动性的经典实验，不仅是理解光的波粒二象性、电磁波传播规律的关键，也为微纳光子学、光通信、量子光学等领域的技术发展提供了理论支撑。随着研究向微尺度（如微米级、纳米级）双缝结构延伸，传统的解析方法（如惠更斯 - 菲涅尔原理）难以精准描述电磁波在微缝中的传播、边界反射与能量损耗过程，亟需可靠的数值计算方法实现定量分析。

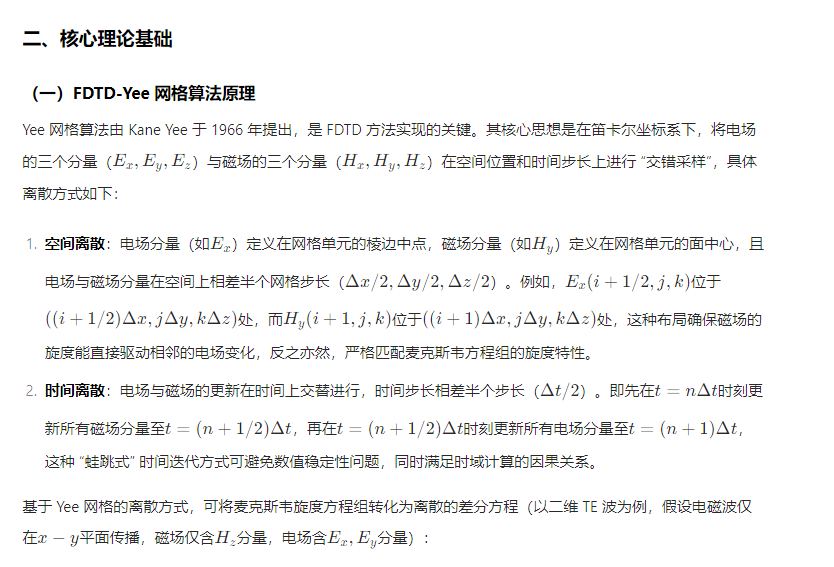

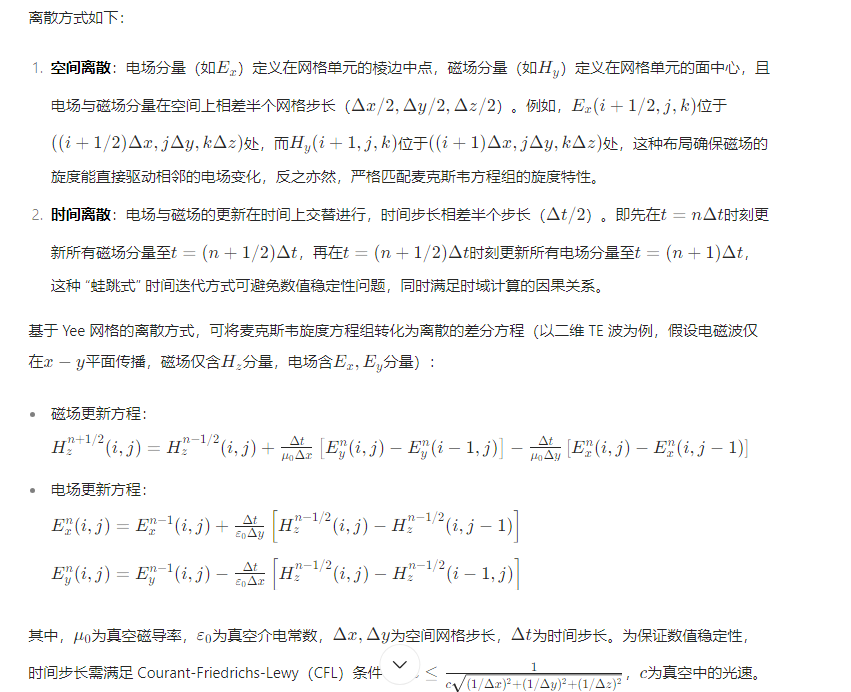

时域有限差分法（Finite-Difference Time-Domain, FDTD）作为一种直接求解麦克斯韦方程组的数值方法，具有时域与空域双重离散、可直观观测电磁波动态传播过程的优势。而 Yee 网格算法作为 FDTD 的核心离散方案，通过将电场分量与磁场分量在空间和时间上交替采样，天然满足麦克斯韦方程组的旋度关系，为精准模拟电磁波的产生、传播与干涉提供了理想的离散框架。

本研究通过 Yee 网格算法实现 FDTD 方法，结合完全匹配层（Perfectly Matched Layers, PML）边界与真空 - 理想磁导体（Perfect Magnetic Conductor, PMC）边界条件，模拟微尺度双缝结构下的电磁波干涉现象。其核心目标不仅是复现双缝干涉条纹，更在于深入剖析电磁波在微缝中的传播物理机制（如边界条件对场分布的影响、能量泄漏效应），同时验证 FDTD-Yee 网格算法在微尺度电磁问题中的数值精度与可靠性，为后续复杂电磁结构（如光子晶体、超表面）的数值模拟奠定基础。

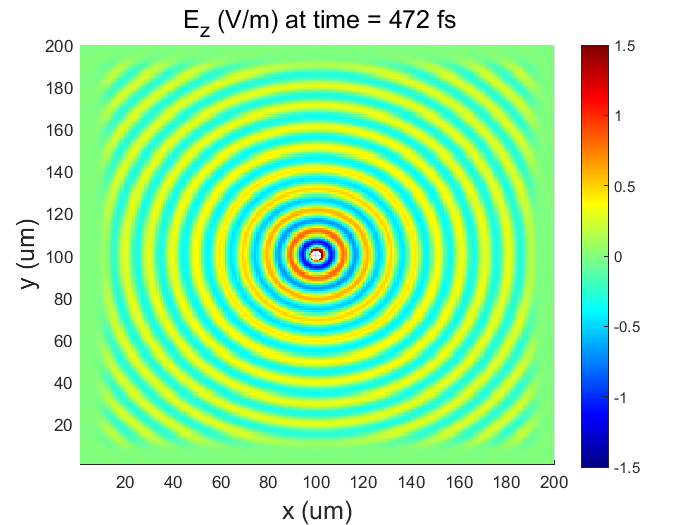

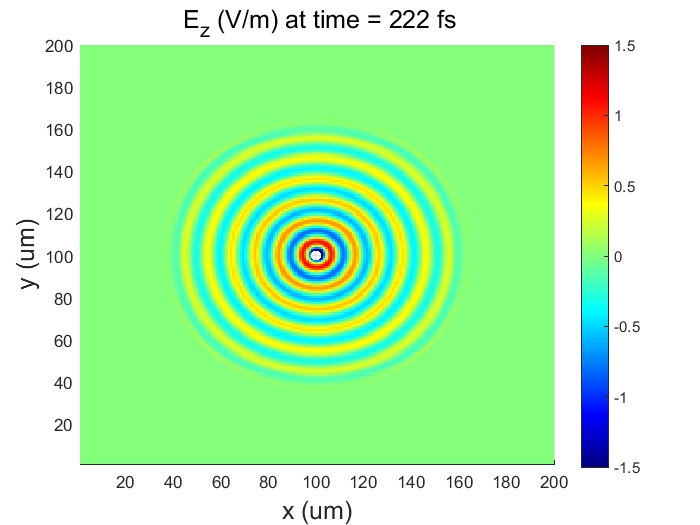

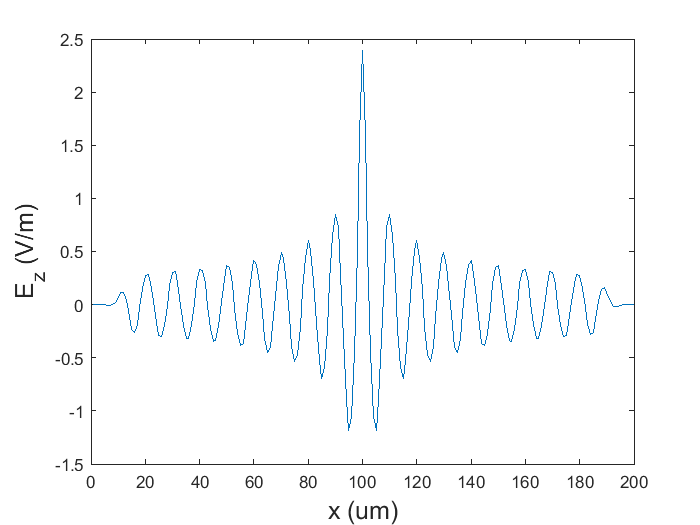

⛳️ 运行结果

📣 部分代码

% Flags for activating different functionalities

flagPML = 1; % PML Layer Activation

flagPMC = 0; % PMC Layer Activation

flagGS  = 1; % Source type: modulated Gaussian pulse (0) or single-frequency source (1)

% Device and Mesh Parameters

xLen = 200E-6; % Box length in x: 200 um

yLen = 200E-6; % Box length in y: 200 um

NGX = 200;     % number of x grids

NGY = 200;     % number of y grids

NGT = 200;     % number of t grids

NGPML = 20;    % number of grids assigned to PML layers

sorx = NGX/2;  % The x coordinate of the source

sory = NGY/2;  % The y coordinate of the source

NGXS2PMC = 20; % number of grids between the source and the PMC layer along the x direction

NGXPMC = 10;   % number of grids of the PMC layer along the x direction

NGYBAR = 4;    % length of the PMC bar defined in the number of grids along the y direciton

NGYSLT = 1;    % width of each slit defined in the number of grids along the y direciton

NGYPMC = 1/2 * (NGY - (2*NGYSLT+NGYBAR)); % leng

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
