锂电池作为新能源领域的核心储能设备，其剩余寿命（Remaining Useful Life, RUL）的精准预测是保障设备安全运行、降低维护成本的关键。而电池容量作为反映锂电池健康状态的 “黄金指标”，其有效提取是实现寿命预测的前提。卷积神经网络（CNN）与双向长短期记忆网络（BiLSTM）的融合模型，凭借 CNN 对局部特征的捕捉能力和 BiLSTM 对时序依赖关系的建模优势，为锂电池剩余寿命预测提供了高效解决方案。本文将系统解析这一技术路径的核心原理、实现流程与应用价值。

一、电池容量提取：寿命预测的 “基石”

锂电池的容量衰减是一个不可逆的过程，当容量降至初始值的 70%-80% 时，通常被认为达到寿命终点。因此，精准提取电池容量数据是后续寿命预测的基础，其核心在于从复杂的充放电数据中挖掘与容量相关的关键信息。

（一）容量提取的数据源与特征

电池容量提取主要依赖充放电循环过程中的监测数据，核心特征包括：

• 电压曲线：充电阶段的电压上升趋势（如恒流充电时的电压平台、恒压充电时的电压稳定值）与容量衰减强相关，例如容量下降 10% 时，相同 SOC 下的电压可能降低 50-100mV；

• 电流曲线：放电电流的大小及波动（如脉冲放电时的电流峰值）会影响容量衰减速率，高倍率放电会加速容量损失；

• 温度数据：电池工作温度（尤其是超过 45℃时）直接影响化学反应速率，温度每升高 10℃，容量衰减速率可能增加 1.5-2 倍；

• 循环次数：容量随循环次数的变化呈现 “先缓慢衰减、后加速下降” 的趋势，形成典型的 “S 型” 曲线。

（二）容量提取的关键方法

1. 直接测量法

在标准工况（如 25℃、0.5C 充放电）下，通过充放电实验直接记录电池的实际容量，精度可达 1% 以内，但耗时较长（完成 1000 次循环需数月），适用于实验室校准。

1. 间接估算法

基于易监测的电压、电流数据，通过数据驱动模型估算容量：

• 特征映射法：选取充电曲线中的关键特征（如电压达到 3.8V 的时间、电压上升速率），通过线性回归或随机森林建立与容量的映射关系；

• 电化学模型法：结合等效电路模型（如 Thevenin 模型），通过辨识模型参数（如欧姆内阻、极化电阻）反推容量，适合实时在线估算。

1. 数据预处理

原始数据常包含噪声（如传感器误差导致的电压波动）和缺失值，需通过以下步骤优化：

• 平滑处理：采用移动平均法消除高频噪声，窗口大小通常设为 5-10 个采样点；

• 异常值剔除：通过 3σ 准则识别超出正常范围的数据（如电压突升 / 突降）；

• 归一化：将电压、电流等特征标准化至 [0,1] 区间，避免量纲差异影响模型训练。

二、CNN-BiLSTM 模型：融合优势的预测框架

锂电池剩余寿命预测本质上是时序回归问题，需同时处理数据中的局部特征（如电压曲线的拐点）和长期依赖关系（如前 100 次循环对第 500 次循环的影响）。CNN 与 BiLSTM 的融合恰好满足这一需求。

（一）CNN：捕捉局部关键特征

CNN 通过卷积层和池化层提取数据的局部空间特征，无需人工设计特征即可自动挖掘与容量衰减相关的关键模式：

• 卷积操作：使用 3×3 或 5×5 的卷积核对充放电时序数据（如电压 - 时间序列）进行滑动窗口计算，捕捉局部特征（如某段时间内的电压波动）；

• 池化操作：通过最大池化或平均池化压缩特征维度，保留关键信息（如电压曲线的峰值点），减少计算量；

• 适用场景：从高维充放电数据中筛选出对容量衰减敏感的特征（如充电末期的电压变化率），为后续时序建模提供高质量输入。

（二）BiLSTM：建模双向时序依赖

LSTM（长短期记忆网络）通过门控机制（输入门、遗忘门、输出门）解决传统 RNN 的梯度消失问题，而BiLSTM（双向 LSTM） 同时从正向和反向两个方向处理时序数据，能更全面地捕捉锂电池容量衰减的历史依赖：

• 正向 LSTM：学习从初始循环到当前循环的时序模式（如前 50 次循环的衰减规律对当前容量的影响）；

• 反向 LSTM：学习从当前循环到最终寿命的依赖关系（如未来 100 次循环的衰减趋势对当前预测的修正）；

• 优势：相比单向 LSTM，BiLSTM 对长时序数据（如 1000 次循环）的建模精度提升 10%-15%，尤其适合容量衰减的 “加速阶段” 预测。

（三）融合逻辑：从特征提取到寿命输出

CNN-BiLSTM 的协同工作流程分为三个阶段：

1. 特征提取：CNN 对预处理后的充放电时序数据（如电压、电流、温度序列）进行卷积和池化，输出包含局部关键特征的向量；

1. 时序建模：BiLSTM 接收 CNN 输出的特征向量，通过双向时序学习捕捉特征随循环次数的变化规律；

1. 回归输出：通过全连接层将 BiLSTM 的隐藏状态映射为剩余寿命预测值（如剩余循环次数或容量保持率）。

三、基于 CNN-BiLSTM 的剩余寿命预测流程

（一）数据准备与预处理

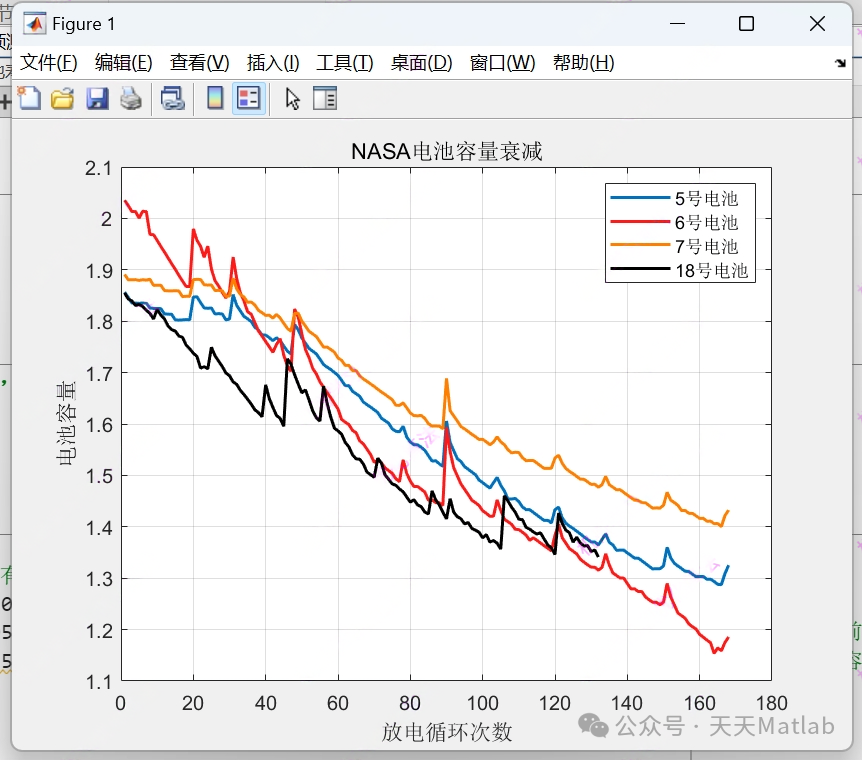

以 NASA 的 Battery Dataset（包含 3 种型号锂电池的充放电数据）为例，流程如下：

1. 数据收集：选取 18650 锂电池的循环数据，包含电压（0-4.2V）、电流（-2A 至 2A）、温度（20-50℃）及容量标签（初始容量 2Ah）；

1. 样本构建：以连续 50 次循环的时序数据作为输入特征，对应第 51 次循环的容量作为输出标签，形成滑动窗口样本；

1. 数据集划分：按 7:2:1 的比例划分为训练集（70%）、验证集（20%）和测试集（10%），确保分布一致性。

（二）模型构建与训练

1. CNN 模块设计

• 卷积层：2 层卷积，第一层采用 32 个 3×3 卷积核，第二层采用 64 个 3×3 卷积核，激活函数为 ReLU；

• 池化层：每层卷积后接 2×2 最大池化，步长为 2；

• 扁平化：将池化后的特征映射为一维向量，作为 BiLSTM 的输入。

1. BiLSTM 模块设计

• 隐含层：2 层双向 LSTM，每层 64 个神经元，采用 Dropout（比例 0.2）防止过拟合；

• 输出层：1 个神经元，通过线性激活函数输出剩余寿命预测值（剩余循环次数）。

1. 训练参数设置

• 优化器：Adam，学习率 0.001，批大小 32；

• 损失函数：均方误差（MSE），衡量预测值与真实值的偏差；

• 迭代次数：100 轮，通过早停法（验证集损失 3 轮不下降则停止）避免过拟合。

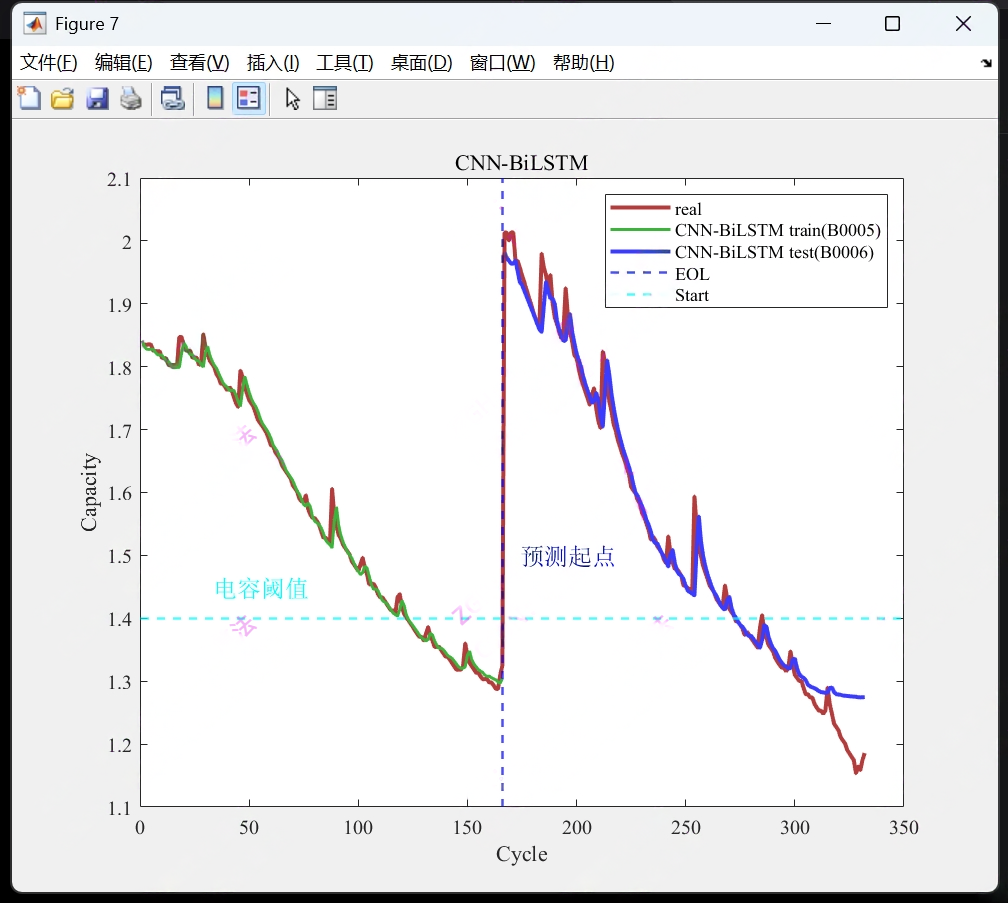

⛳️ 运行结果
