🔥 内容介绍

电力系统的安全稳定运行依赖于精准的同步相量计算，它能实时反映系统电压、电流的幅值、相位和频率信息。随着电力系统规模扩大与复杂性增加，传统计算方法难以满足高精度、快速响应需求。快速傅里叶变换（FFT）、窗函数法、希尔伯特 - 黄变换（HHT）、小波变换（WT）等信号处理技术，为同步相量计算提供了新途径。深入研究这些方法在电力系统同步相量计算中的应用，对提升电力系统监测与控制水平意义重大。

二、快速傅里叶变换（FFT）在同步相量计算中的应用

（一）FFT 基本原理

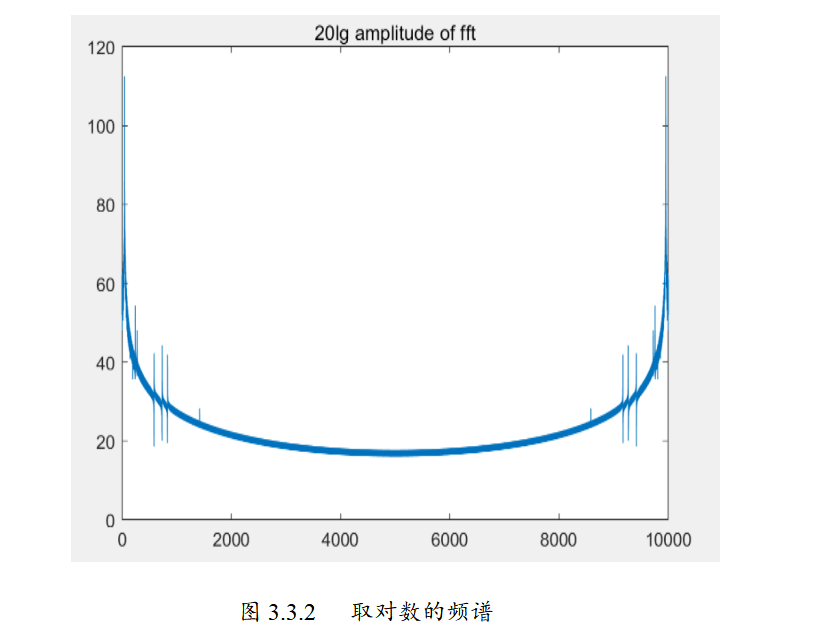

FFT 是离散傅里叶变换（DFT）的高效算法，通过将 DFT 分解为多个短序列 DFT 的组合，大幅降低计算量。它将时域信号转换为频域信号，能准确提取信号中的各次谐波分量，对于电力系统中周期性的电压、电流信号分析具有天然优势。在电力系统同步相量计算中，利用 FFT 可计算电压、电流的基波幅值和相位，进而得到同步相量。

（二）应用与局限

FFT 在电力系统同步相量计算中应用广泛，如电力系统稳态分析、谐波监测等场景。它能快速处理大量数据，计算效率高。然而，FFT 存在频谱泄漏问题，当信号频率与采样频率不匹配时，会导致计算误差。此外，FFT 对非平稳信号处理效果不佳，在电力系统发生故障或扰动时，难以准确捕捉信号变化。

三、窗函数法优化同步相量计算

（一）窗函数法原理

窗函数法是为解决 FFT 频谱泄漏问题而提出的改进方法。通过对原始信号加窗处理，改变信号的截断方式，使信号在时域更接近周期信号，从而减少频谱泄漏。不同窗函数具有不同特性，如矩形窗计算简单但频谱泄漏严重；汉宁窗、汉明窗能有效抑制频谱泄漏，但会使主瓣展宽，降低频率分辨率。

（二）实际应用效果

在电力系统同步相量计算中，选择合适的窗函数可显著提高计算精度。例如，在谐波含量较低的稳态运行场景下，采用汉明窗可有效减少频谱泄漏带来的误差，使同步相量计算结果更准确。但窗函数法本质上仍基于 FFT，对非平稳信号处理能力有限。

四、希尔伯特 - 黄变换（HHT）在同步相量计算中的应用

（一）HHT 原理

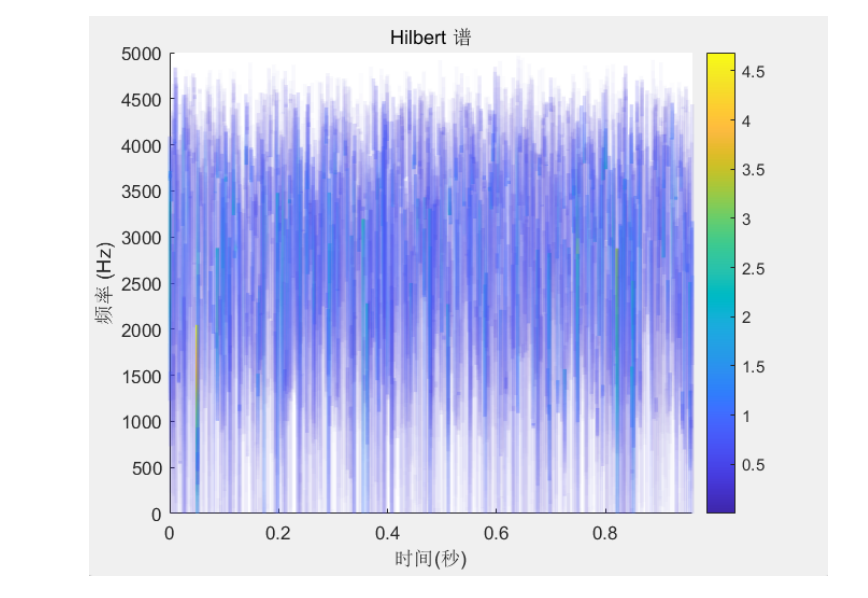

HHT 由经验模态分解（EMD）和希尔伯特变换两部分组成。EMD 能将复杂的非平稳信号自适应分解为多个本征模态函数（IMF），每个 IMF 具有良好的时频特性；再通过希尔伯特变换，得到信号的希尔伯特谱，实现对信号时频特性的精确分析。在电力系统同步相量计算中，HHT 可准确提取电压、电流信号在故障或扰动过程中的幅值、相位和频率变化信息。

（二）优势与挑战

HHT 对非平稳信号处理能力强，能实时跟踪信号变化，在电力系统故障检测与同步相量快速计算中具有独特优势。但 HHT 存在模态混叠问题，即同一 IMF 中可能包含不同尺度的信号成分，影响计算准确性。此外，EMD 分解过程具有一定主观性，不同的分解终止条件可能导致结果差异。

五、小波变换（WT）用于同步相量计算

（一）WT 原理

小波变换是一种时频局部化分析方法，通过选择合适的小波基函数，对信号进行多分辨率分析。它能在不同时间和频率尺度上对信号进行分解，在高频段具有较高的时间分辨率，在低频段具有较高的频率分辨率。在电力系统同步相量计算中，小波变换可有效提取信号的突变特征，准确计算故障时刻的同步相量。

（二）应用特点

小波变换适用于处理电力系统中的暂态信号，如短路故障、雷击等引起的电压、电流突变。它能快速定位故障发生时刻，精确计算同步相量变化。但小波变换的计算复杂度较高，且小波基函数的选择对计算结果影响较大，需要根据具体应用场景进行合理选择。

六、四种方法的对比与综合应用

（一）性能对比

从计算精度、处理速度、对非平稳信号适应性等方面对 FFT、窗函数法、HHT 和 WT 进行对比。FFT 计算速度快但对非平稳信号处理差；窗函数法可改善 FFT 精度；HHT 自适应处理非平稳信号能力强但存在模态混叠；WT 对暂态信号分析出色但计算复杂。

（二）综合应用策略

在实际电力系统同步相量计算中，可根据不同场景综合应用这些方法。例如，在稳态运行时，采用 FFT 结合窗函数法进行高精度同步相量计算；在系统发生故障或扰动时，利用 HHT 和 WT 快速捕捉信号变化，实现同步相量的实时更新，为电力系统保护与控制提供准确数据支持。
