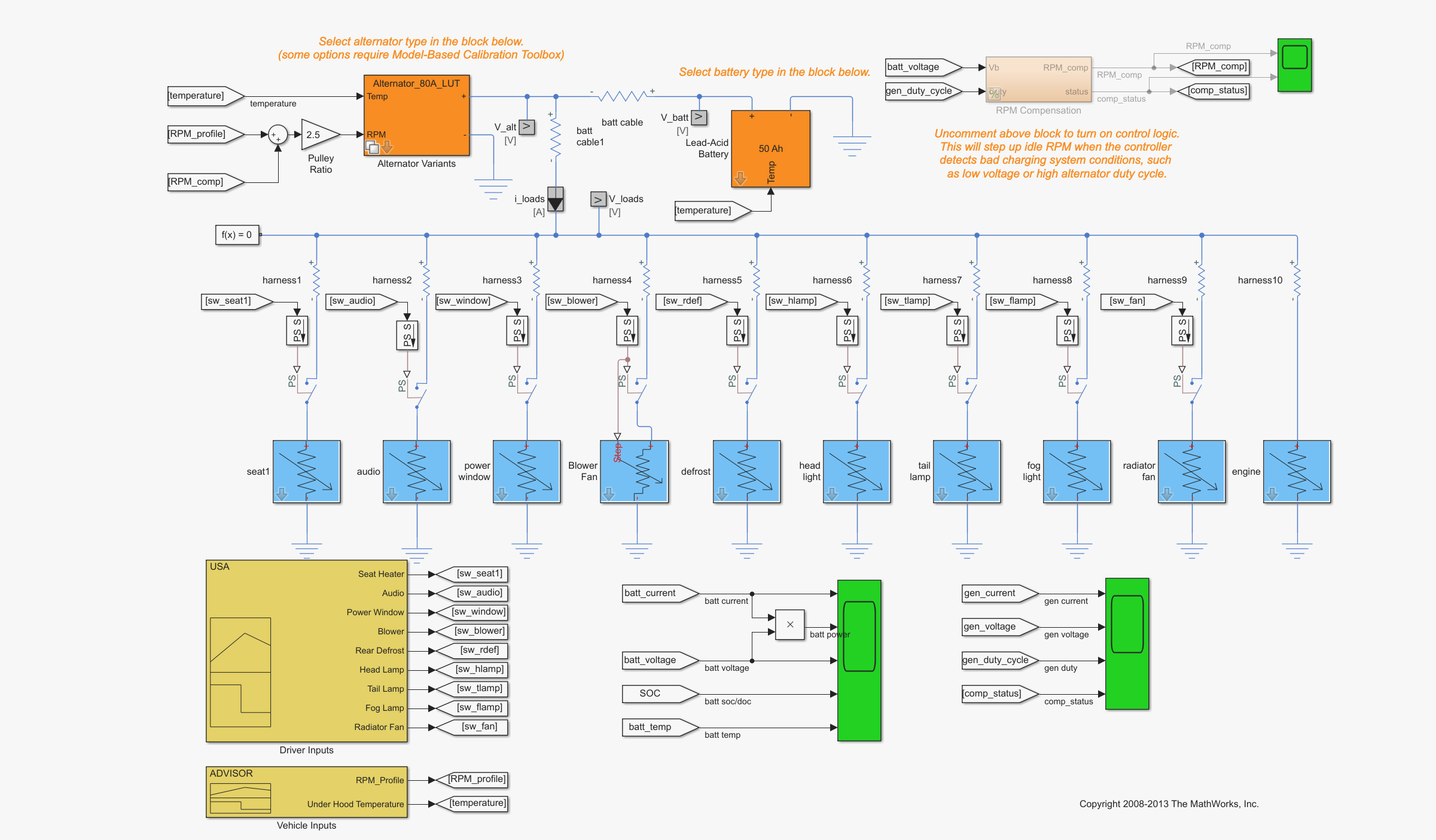

在传统车辆的运行过程中，电气系统起着至关重要的作用，它为车辆的启动、照明、娱乐以及各种电子控制系统提供稳定的电力支持。带有交流发电机、电池、负载和怠速控制的电气系统是一个复杂且相互关联的整体，各部分协同工作以确保车辆的正常运行。本文将深入探讨该电气系统各组件的功能特性，并构建系统模型，分析其运行机制。

一、电气系统各组件功能特性

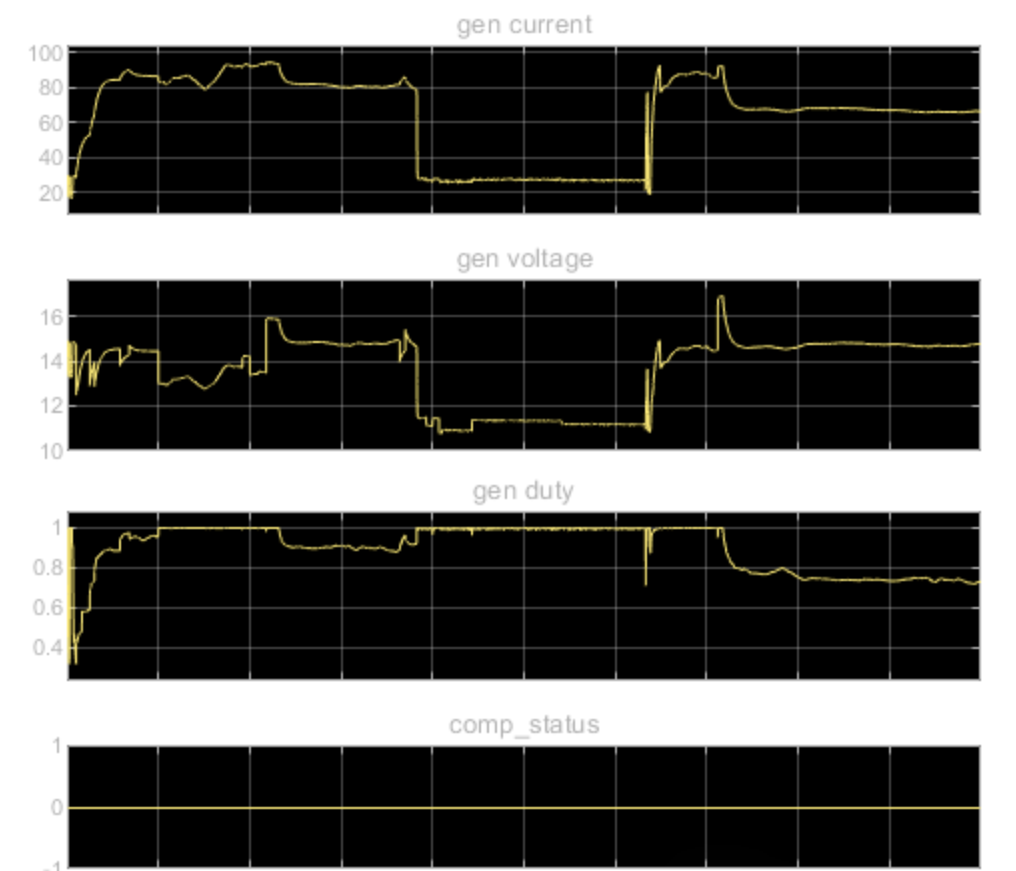

1.1 交流发电机

交流发电机是车辆电气系统的主要电源，在发动机运转时持续发电，为车辆运行过程中的用电设备供电，并为电池充电。它通过皮带与发动机曲轴相连，将发动机的机械能转化为电能。交流发电机的输出电压通常在 13.5V - 14.5V 之间，通过电压调节器控制，确保输出电压稳定。当发动机转速变化时，交流发电机的发电功率也会相应改变，其发电特性曲线反映了转速与输出功率之间的关系。例如，在低转速时，交流发电机输出功率较低；随着转速升高，输出功率逐渐增加，但达到一定转速后，由于内部损耗等因素，输出功率增长趋于平缓。

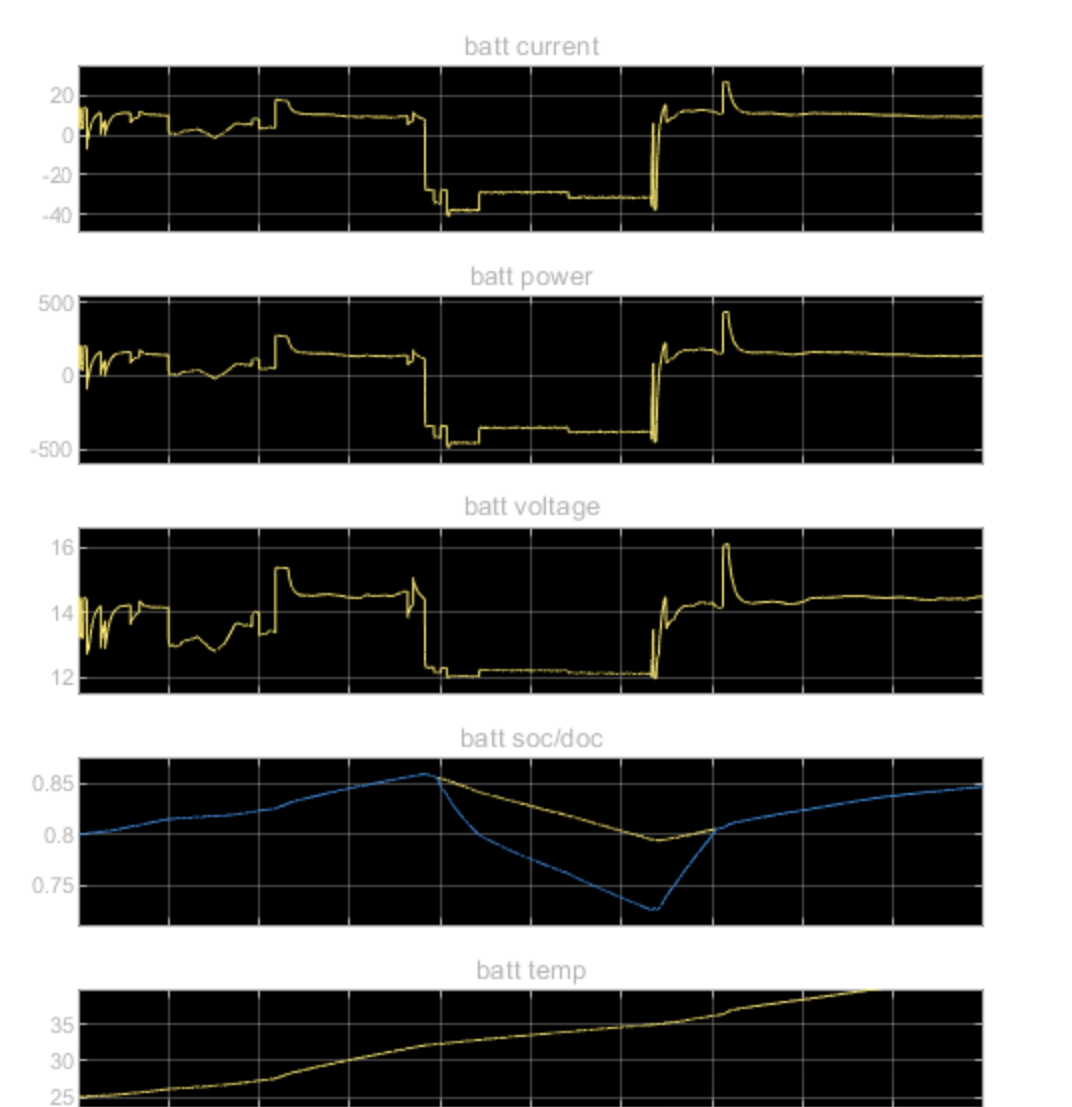

1.2 电池

电池在车辆电气系统中充当储能元件和稳定电压的角色。在车辆启动时，电池为起动机提供大电流，使发动机顺利启动；当交流发电机输出功率不足或车辆处于怠速、熄火状态时，电池为车辆负载供电。铅酸电池是传统车辆中常用的电池类型，其充放电过程基于化学反应，具有一定的充放电循环寿命和自放电率。电池的荷电状态（State of Charge，SOC）是衡量电池剩余电量的重要指标，对电池的性能和寿命有着重要影响，当 SOC 过低时，电池的放电能力和充入效率都会下降。

1.3 负载

车辆电气系统中的负载种类繁多，涵盖了照明系统（前大灯、尾灯、车内照明等）、娱乐系统（收音机、音响、显示屏等）、控制系统（发动机管理系统、ABS 系统、电子助力转向系统等）以及各种辅助设备（雨刮器、空调压缩机、电动座椅等）。不同负载的功率需求差异较大，例如前大灯功率一般在 50W - 100W，而空调压缩机在工作时功率可达数千瓦。负载的用电特性也各不相同，有些负载为持续稳定用电，如发动机管理系统；有些则是间歇性用电，如雨刮器。

1.4 怠速控制

怠速控制的主要作用是调节发动机在无负荷状态下的转速，确保发动机稳定运行，同时满足电气系统的供电需求。当车辆电气负载增加，导致交流发电机输出功率不足，电池放电加剧时，怠速控制系统会自动提高发动机转速，从而增加交流发电机的发电功率。例如，当开启大功率的空调压缩机时，发动机转速会相应提升，以保证电气系统的稳定供电。怠速控制通常由发动机控制单元（ECU）通过控制节气门开度、怠速控制阀等部件来实现。
