【Matlab程序】三次B样条、三维空间平滑处理、离散路径点Matlab程序

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在机器人导航、动画设计、数控加工等领域，路径规划至关重要。实际应用中，往往会得到一系列离散的路径点，而这些离散点构成的折线路径通常不够平滑，无法满足运动控制的要求。因此，需要对这些离散点进行平滑处理，生成一条连续且平滑的路径。三次B样条曲线凭借其优良的局部支撑性、凸包性以及良好的光滑性，成为一种常用的路径平滑方法。本文将探讨如何利用Matlab程序实现三次B样条曲线，并将其应用于三维空间中离散路径点的平滑处理。

一、 三次B样条曲线的基本原理

B样条曲线是一种分段多项式曲线，其定义基于一组控制点和相应的节点向量。三次B样条曲线是指其多项式的次数为三阶。与贝塞尔曲线不同，B样条曲线具有更强的局部可控性，即改变某个控制点只会影响曲线局部区域的形状，而不会影响整体的形状。

三次B样条曲线的定义如下：

• 控制点: 一组控制点P_i (i=0, 1, …, n)，定义了曲线的整体形状。

• 节点向量: 一个非递减的实数序列T = [t₀, t₁, …, t_n+k+1]，其中k为B样条曲线的阶数，对于三次B样条曲线，k=3。节点向量决定了B样条曲线的参数化方式以及分段多项式的连接方式。

• B样条基函数: N_i,k(t)表示第i个k阶B样条基函数，其定义可以通过Cox-de Boor递归公式计算：

  • N_i,0(t) = 1, if t_i ≤ t < t_i+1; 0, otherwise

  • N_i,k(t) = (t - t_i) / (t_i+k - t_i) * N_i,k-1(t) + (t_i+k+1 - t) / (t_i+k+1 - t_i+1) * N_i+1,k-1(t)

• 三次B样条曲线: C(t) = Σ_i=0ⁿ P_i N_i,k(t)，其中t ∈ [t_k, t_n+1]，代表曲线的参数。

节点向量的选取会影响B样条曲线的性质。常用的节点向量类型包括均匀节点向量、准均匀节点向量和非均匀节点向量。均匀节点向量的相邻节点间距相等，适用于一般情况；准均匀节点向量在首尾两端具有重复节点，使得曲线通过第一个和最后一个控制点；非均匀节点向量可以根据实际需求进行调整，以获得更灵活的曲线形状。

二、 Matlab实现三次B样条曲线

基于以上理论，我们可以利用Matlab编写程序实现三次B样条曲线。主要包括以下几个步骤：

1. 定义控制点: 使用矩阵表示控制点，例如P = [x1, y1, z1; x2, y2, z2; ... ; xn, yn, zn]，其中每一行代表一个控制点的三维坐标。

2. 构建节点向量: 根据实际需求选择节点向量类型，可以使用linspace函数生成均匀节点向量，或者手动设置非均匀节点向量。需要注意节点向量的长度和取值范围。

3. 计算B样条基函数: 根据Cox-de Boor递归公式，编写函数计算B样条基函数的值。可以采用循环迭代的方式实现递归过程。

4. 生成曲线点: 在参数t的取值范围内，均匀采样多个点，计算每个参数值对应的曲线点。使用控制点和B样条基函数的值进行加权求和，得到曲线点的坐标。

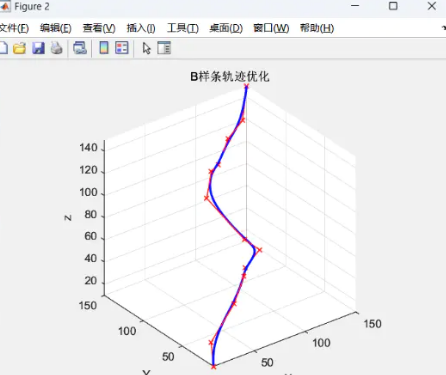

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
