🔥 内容介绍

双容水箱液位控制系统是一个典型的复杂控制系统，广泛应用于化工、制药、食品等工业领域。其特点在于具有非线性、时变性、迟滞性等复杂动态特性，使得传统的单回路PID控制难以达到理想的控制效果。为了提高控制精度和系统鲁棒性，近年来，基于前馈串级控制PID的双容水箱液位控制系统得到了广泛的研究和应用。本文将深入探讨基于前馈串级控制PID的双容水箱液位控制系统的Matlab/Simulink仿真设计，旨在阐述其设计思想、实现方法和优势。

1. 双容水箱液位控制系统的复杂性分析

双容水箱液位控制系统通常由两个串联的水箱组成，通过控制第一个水箱（上水箱）的进水流量来调节第二个水箱（下水箱）的液位，从而满足工艺要求。其复杂性主要体现在以下几个方面：

非线性特性:
液位与流量之间的关系并非线性，尤其是当液位接近水箱底部或顶部时，非线性效应更加显著。水箱的出水流量与液位高度的平方根成正比，也引入了非线性因素。
时变特性:
系统参数，如水箱的截面积、管道阻力等，可能会随着时间的推移发生变化，导致系统动态特性发生改变。
迟滞性:
由于管道长度和阀门的响应速度限制，进水流量的变化并不能立即反映到液位变化上，存在一定的延迟。这种延迟会降低控制系统的响应速度和稳定性。
耦合性:
上下水箱的液位是相互耦合的，上水箱液位的变化会直接影响下水箱的液位。这种耦合作用使得控制系统的设计更加复杂。

2. 前馈串级控制PID控制策略

针对双容水箱液位控制系统的复杂性，单纯的单回路PID控制难以实现满意的控制效果。为了克服这些难题，引入了前馈串级控制PID策略，其核心思想是将系统分解为内外两个控制环路，并加入前馈补偿，从而提高系统的控制性能。

串级控制:

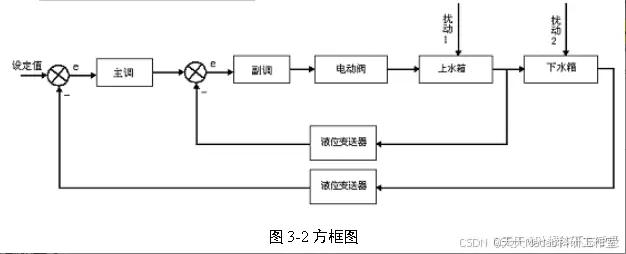

串级控制系统由一个主环和一个副环组成。在双容水箱液位控制系统中，下水箱的液位作为主变量，由主环PID控制器进行控制，产生副环设定值。上水箱的液位作为副变量，由副环PID控制器进行控制，最终控制进水流量。
前馈控制:
前馈控制通过测量或估计扰动变量，提前预测其对被控变量的影响，并进行补偿。在双容水箱液位控制系统中，可以测量或估计出水流量作为扰动变量，通过前馈控制器的计算，提前调整进水流量，以抵消出水流量变化对下水箱液位的影响。
PID控制:
主环和副环控制器均采用PID控制算法，通过调节比例、积分、微分三个参数，实现对液位的精确控制。比例环节负责快速响应，积分环节消除稳态误差，微分环节抑制超调。

3. Matlab/Simulink仿真设计

Matlab/Simulink是一个强大的仿真平台，可以用于建立双容水箱液位控制系统的数学模型，并对不同的控制策略进行仿真验证。

建立数学模型:
首先需要建立双容水箱液位控制系统的数学模型，包括水箱的物料平衡方程、阀门的流量特性方程等。这些方程可以采用微分方程的形式表示，并在Simulink中进行建模。
构建控制系统模型:
在Simulink中，可以利用PID控制器、前馈控制器、加法器、乘法器等模块，构建基于前馈串级控制PID的控制系统模型。
参数整定:
PID参数的整定是控制系统设计的关键环节。常用的PID参数整定方法包括经验法、Ziegler-Nichols法、试凑法等。此外，还可以利用Matlab的优化工具箱，对PID参数进行自动优化。
仿真分析:
通过Simulink仿真，可以观察系统在不同工况下的响应曲线，分析系统的稳定性、快速性和准确性。可以改变设定值、加入扰动等方式，测试系统的鲁棒性。

4. 前馈串级控制PID的优势

相比于传统的单回路PID控制，基于前馈串级控制PID的双容水箱液位控制系统具有以下优势：

抗扰动能力强:
前馈控制可以提前预测扰动的影响，并进行补偿，有效抑制扰动对液位的影响。
响应速度快:
串级控制可以提高系统的响应速度，减少液位波动。
控制精度高:
PID控制可以消除稳态误差，实现对液位的精确控制。
鲁棒性强:
串级控制可以降低系统对参数变化的敏感性，提高系统的鲁棒性。

5. Simulink仿真设计步骤详解

以下将详细阐述基于前馈串级控制PID的双容水箱液位控制系统的Simulink仿真设计步骤：

水箱模型建立:
首先，利用Simulink的Transfer Fcn模块或者自定义的Matlab Function模块，分别建立上下水箱的数学模型。模型的输入为进水流量，输出为液位高度。需要根据实际的水箱尺寸、管道参数等进行参数设置。水箱模型的数学表达式通常基于流量守恒定律: dh/dt = (Qin - Qout)/A, 其中h为液位高度, Qin为进水流量, Qout为出水流量, A为水箱截面积。
串级控制环路搭建:
使用两个PID Controller模块，分别作为主环和副环控制器。主环控制下水箱液位，设定值为目标液位。副环控制上水箱液位，设定值由主环控制器输出。
前馈控制器的设计:
前馈控制器需要根据出水流量与进水流量之间的关系进行设计。例如，如果出水流量与液位高度的平方根成正比，那么前馈控制器可以根据液位高度计算出需要补偿的进水流量。可以使用Gain模块或者传递函数模块实现前馈控制器的功能。
信号连接:
使用Sum模块将PID控制器的输出和前馈控制器的输出相加，作为实际的进水流量。
仿真参数设置:
设置仿真时间和步长，选择合适的求解器。
参数整定:
使用Ziegler-Nichols方法或者手动调整，对PID控制器的参数进行整定。可以使用Simulink Control Design工具箱进行自动整定。
结果分析:
使用Scope模块观察液位响应曲线，分析系统的控制性能。可以改变设定值、加入扰动等方式，测试系统的鲁棒性。
