随着信息技术的飞速发展和电子产品的日益普及，印刷电路板（PCB）作为电子产品的核心组件，其质量直接关系到整个系统的性能和可靠性。传统的电路板检测主要依赖人工目检，存在效率低下、易受主观因素影响、漏检率高等问题。为了提高检测效率和精度，降低生产成本，基于计算机视觉的电路板智能检测系统应运而生，并逐渐成为行业发展的趋势。本文将深入探讨基于计算机视觉实现电路板智能检测系统的理论基础、关键技术、优势以及发展前景。

一、计算机视觉在电路板检测中的应用优势

计算机视觉是一种利用计算机和图像处理技术来模拟人类视觉功能的科学领域。将其应用于电路板检测，可以带来以下显著优势：

高效率和自动化：
计算机视觉系统可以实现全天候、高速、持续的检测，大幅度提高检测效率，减少人工干预，实现自动化生产。
高精度和一致性：
计算机视觉系统通过精确的图像处理和模式识别算法，能够检测出微小的缺陷，并保持检测结果的一致性，有效降低误检率和漏检率。
客观性：
计算机视觉系统不受人为因素影响，可以客观地评估电路板质量，避免了人工检测中可能出现的主观偏差。
可追溯性：
计算机视觉系统可以将检测结果记录并存储，方便进行数据分析和质量追溯，为改进生产工艺提供依据。
降低成本：
虽然初期投入较高，但长期来看，由于减少了人工成本和不良品率，基于计算机视觉的检测系统可以有效降低生产成本。

二、电路板智能检测系统的关键技术

构建一个高效可靠的基于计算机视觉的电路板智能检测系统，需要结合多种关键技术：

图像采集与预处理:
- 图像增强:
  通过调整图像的对比度、亮度等参数，改善图像的视觉效果。
- 噪声去除:
  采用滤波器（如高斯滤波器、中值滤波器）来降低图像中的噪声。
- 图像校正:
  对由于相机畸变、拍摄角度等原因造成的图像变形进行校正。
- 图像分割:
  将图像分割成不同的区域，例如背景、元件、线路等，便于分别进行处理。
- 图像采集:
  高质量的图像是检测的基础。需要选择合适的工业相机、镜头、光源和图像采集卡，保证图像清晰、稳定、分辨率高，并且避免光照不均、噪声等问题。针对不同类型的电路板，可能需要采用不同的照明方案，例如背光照明、环形照明、同轴照明等。
- 图像预处理:
  图像预处理的目的是提高图像质量，为后续的特征提取和缺陷检测奠定基础。常用的预处理技术包括：
特征提取:

特征提取是指从预处理后的图像中提取出具有代表性的信息，用于区分缺陷和正常区域。常用的特征提取方法包括：
- 基于边缘的特征:
  利用边缘检测算法（如Canny算子、Sobel算子）提取图像的边缘信息，用于检测线路断裂、元件缺失等缺陷。
- 基于纹理的特征:
  利用纹理分析方法（如灰度共生矩阵、Gabor滤波器）提取图像的纹理特征，用于检测表面划痕、污渍等缺陷。
- 基于颜色的特征:
  利用颜色空间转换和颜色直方图等方法提取图像的颜色特征，用于检测元件颜色错误等缺陷。
- 基于形状的特征:
  利用形状描述子（如Hu矩、形状上下文）提取图像的形状特征，用于检测元件变形、元件位置偏移等缺陷。
缺陷检测与分类:

缺陷检测与分类是系统的核心环节。其目的是根据提取的特征，判断图像中是否存在缺陷，并对缺陷进行分类。常用的缺陷检测与分类方法包括：
- 基于规则的方法:
  基于预定义的规则，例如元件的尺寸、位置、颜色等，来判断图像中是否存在缺陷。该方法简单易行，但难以处理复杂的缺陷类型。
- 基于统计的方法:
  基于统计模型，例如高斯混合模型、隐马尔可夫模型，来判断图像中是否存在缺陷。该方法对噪声具有一定的鲁棒性，但需要大量的训练数据。
- 基于机器学习的方法:
  基于机器学习算法，例如支持向量机（SVM）、决策树、神经网络，来学习缺陷和正常区域的特征，并进行分类。该方法具有较高的精度，但需要大量的训练数据和计算资源。深度学习方法，如卷积神经网络（CNN），在电路板缺陷检测中表现出强大的特征学习能力和分类性能，逐渐成为主流。常见的CNN架构包括AlexNet, VGGNet, ResNet等。

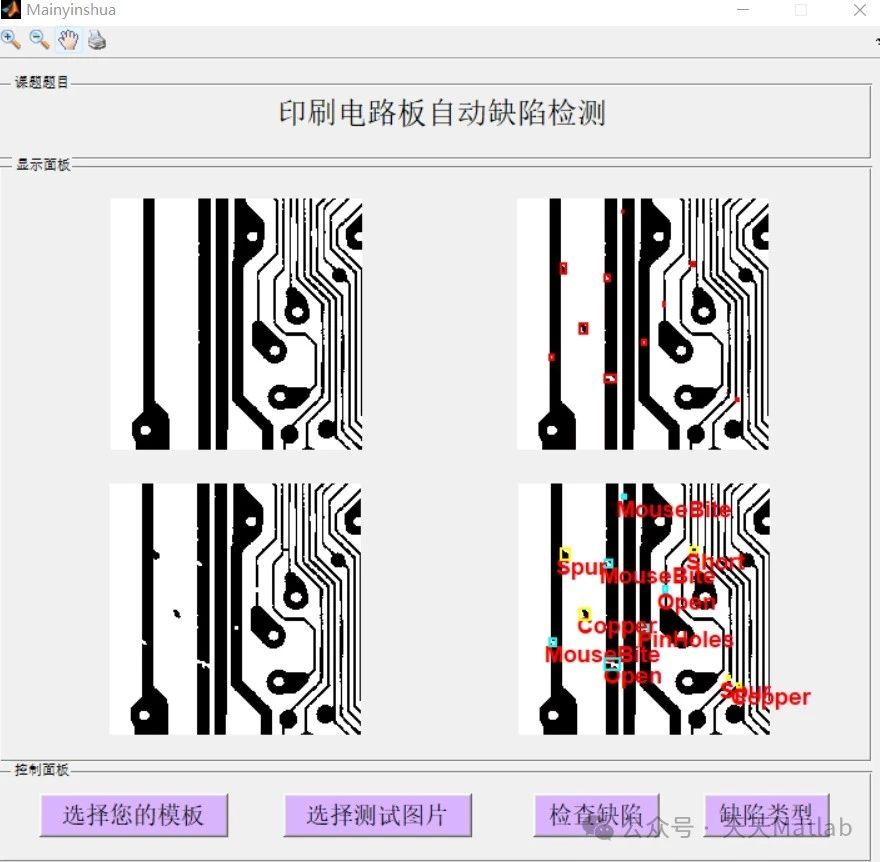

- 模板匹配:
  将标准电路板的图像作为模板，与待检测电路板的图像进行匹配，通过比较两者之间的差异来检测缺陷。该方法适用于检测固定位置的缺陷。
缺陷定位与标注:

缺陷定位与标注的目的是确定缺陷在图像中的位置和类型，为后续的维修和质量分析提供信息。常用的方法包括：
- 边界框标注:
  使用矩形框或其他形状来包围缺陷区域。
- 像素级标注:
  对每个像素进行分类，区分缺陷像素和正常像素。
