🔥 内容介绍

飞机综合导航系统（Integrated Navigation System, INS）是现代航空器不可或缺的关键组成部分，它融合来自不同传感器的数据，提供精准可靠的飞机状态信息，包括位置、速度、姿态等，从而保证飞机的安全飞行和精确导航。惯性测量单元（Inertial Measurement Unit, IMU）、全球定位系统（Global Positioning System, GPS）和空气数据传感器（Air Data System, ADS）是INS中最常用的传感器。然而，由于各种传感器固有的误差特性，例如IMU的漂移误差、GPS的信号干扰以及ADS的随机噪声，单独依靠任何一种传感器都难以满足高精度的导航需求。因此，有效的传感器融合算法至关重要，而拓展卡尔曼滤波（Extended Kalman Filter, EKF）算法以其在非线性系统状态估计方面的优势，被广泛应用于INS设计中。本文将深入探讨基于EKF算法实现IMU、GPS和ADS的融合，用于状态估计、降噪和故障检测的理论基础和实现策略。

一、飞机综合导航系统及其传感器特性

飞机综合导航系统通过集成多个传感器，利用互补特性克服各自的缺陷，最终提供准确、连续和鲁棒的导航信息。

惯性测量单元 (IMU): IMU包含加速度计和陀螺仪，分别测量飞机的线加速度和角速度。IMU的优势在于能够独立自主地进行导航，提供高频率的状态更新，且不易受到外界干扰。然而，IMU的精度受到其固有的漂移误差的严重影响，该误差会随着时间的推移而累积，导致导航精度逐渐下降。
全球定位系统 (GPS): GPS通过接收来自卫星的信号，解算飞机的位置和速度信息。GPS的优点是精度高，长期稳定性好，且不受累积误差的影响。然而，GPS信号容易受到遮挡、干扰和多径效应的影响，导致信号中断或精度下降，在城市峡谷、隧道等环境中表现尤其明显。
空气数据传感器 (ADS): ADS测量气压、气温和攻角等大气参数，从而解算飞机的空速、高度和马赫数等信息。ADS的精度受到传感器本身的误差以及大气扰动的影响。在高空飞行时，ADS的精度可能受到大气稀薄的影响。

二、拓展卡尔曼滤波算法 (EKF) 原理

EKF是一种基于预测-更新循环的递归算法，用于估计非线性系统的状态。它通过线性化非线性模型来实现对状态变量的估计。 EKF的核心思想是将非线性系统在其当前估计值附近进行泰勒级数展开，并保留一阶项，从而得到一个近似的线性模型。然后，将卡尔曼滤波算法应用于该线性模型，进行状态估计和误差协方差的更新。

EKF算法主要包括以下步骤：

状态预测： 利用系统的状态转移方程，根据上一时刻的状态估计值预测当前时刻的状态。状态转移方程通常是一个非线性函数，需要对其进行线性化。

x_k|k-1 = f(x_k-1|k-1, u_k)

其中，x_k|k-1表示在k-1时刻已知状态条件下，k时刻的状态预测值；x_k-1|k-1表示k-1时刻的状态估计值；u_k表示控制输入；f()表示非线性状态转移函数。
协方差预测： 根据上一时刻的误差协方差矩阵，预测当前时刻的误差协方差矩阵。

P_k|k-1 = F_k-1 * P_k-1|k-1 * F_k-1^T + Q_k-1

其中，P_k|k-1表示在k-1时刻已知状态条件下，k时刻的误差协方差预测值；P_k-1|k-1表示k-1时刻的误差协方差估计值；F_k-1表示状态转移函数的雅可比矩阵；Q_k-1表示过程噪声协方差矩阵。
卡尔曼增益计算： 计算卡尔曼增益，用于加权测量值和预测值，从而得到更准确的状态估计。

K_k = P_k|k-1 * H_k^T * (H_k * P_k|k-1 * H_k^T + R_k)^-1

其中，K_k表示卡尔曼增益；H_k表示测量函数的雅可比矩阵；R_k表示测量噪声协方差矩阵。
状态更新： 根据卡尔曼增益，利用测量值更新状态估计值。

x_k|k = x_k|k-1 + K_k * (z_k - h(x_k|k-1))

其中，x_k|k表示k时刻的状态估计值；z_k表示k时刻的测量值；h()表示非线性测量函数。
协方差更新： 根据卡尔曼增益，更新误差协方差矩阵。

P_k|k = (I - K_k * H_k) * P_k|k-1

其中，P_k|k表示k时刻的误差协方差估计值；I表示单位矩阵。

三、基于 EKF 的 IMU、GPS 和 ADS 融合

在基于EKF的IMU、GPS和ADS融合中，需要建立状态方程和测量方程。

状态方程： 状态向量通常包括飞机的位置、速度、姿态角、陀螺仪偏差和加速度计偏差等。状态方程描述了状态变量随时间的变化规律，例如利用IMU的输出积分得到位置、速度和姿态角的预测值。状态方程需要包含适当的系统噪声，以反映模型的精度和未建模的动态。

具体形式例如：

位置(k+1) = 位置(k) + 速度(k) * dt + 0.5 * 加速度(k) * dt^2

速度(k+1) = 速度(k) + 加速度(k) * dt

姿态(k+1) = 姿态(k) + 角速度(k) * dt

其中，加速度和角速度可以由IMU测量得到，dt为时间间隔。需要注意的是，由于IMU测量的是机体坐标系下的加速度和角速度，因此需要进行坐标系转换，才能得到地球坐标系下的加速度和角速度。
测量方程： 测量方程描述了测量值与状态变量之间的关系。例如，GPS直接提供位置和速度的测量值，ADS提供空速、高度等信息。测量方程需要包含适当的测量噪声，以反映传感器的精度。

具体形式例如：

GPS位置测量 = 位置(k) + 测量噪声

GPS速度测量 = 速度(k) + 测量噪声

ADS高度测量 = 高度(k) + 测量噪声

其中，高度可以通过积分速度得到，也可以通过气压高度公式从ADS测量得到的气压信息计算得到。

建立状态方程和测量方程后，需要对非线性状态方程和测量方程进行线性化，得到状态转移矩阵F和测量矩阵H，然后就可以按照 EKF 算法的步骤进行状态估计。

四、 EKF 在状态估计、降噪和故障检测中的应用

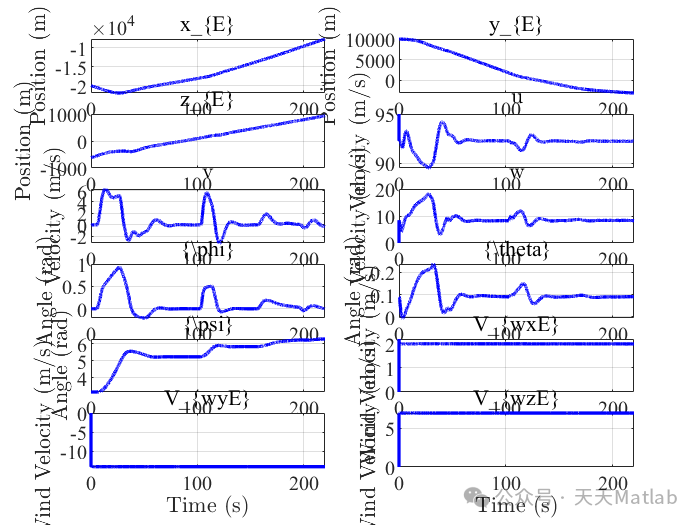

状态估计： EKF融合IMU、GPS和ADS的数据，可以提供比任何单个传感器都更精确的状态估计。IMU提供高频率的状态更新，保证系统的实时性；GPS提供长期稳定的位置信息，抑制IMU的漂移误差；ADS提供空速和高度等信息，用于辅助状态估计和提高系统的鲁棒性。
降噪： EKF利用卡尔曼滤波器的最优估计特性，可以有效地滤除传感器噪声。通过调整过程噪声协方差矩阵Q和测量噪声协方差矩阵R，可以控制滤波器的带宽和响应速度，从而实现最佳的降噪效果。

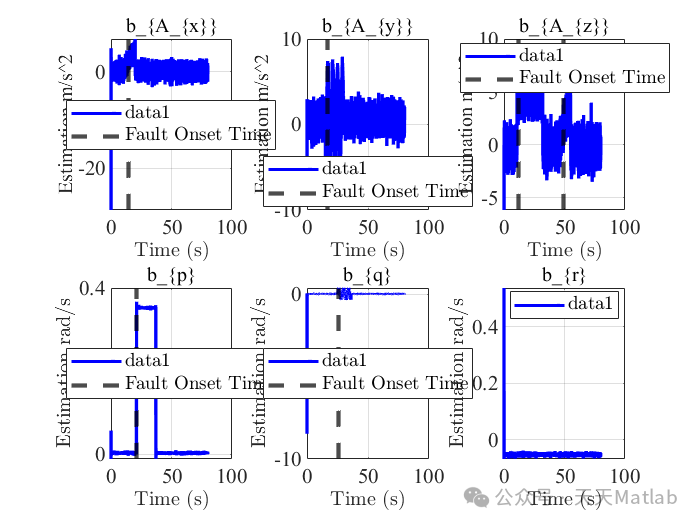

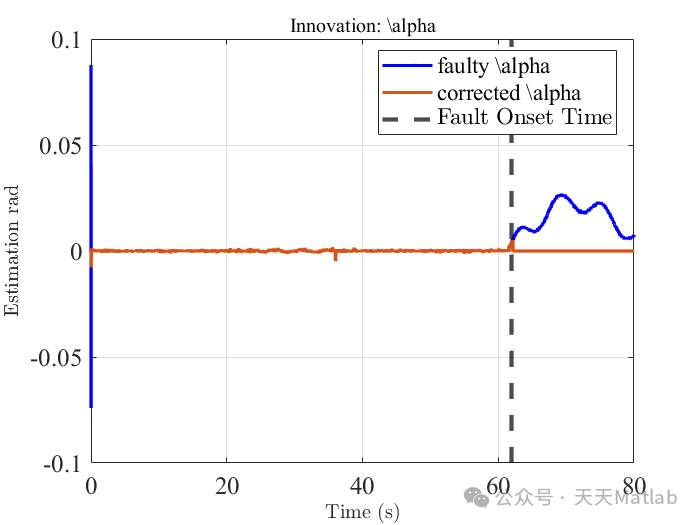

故障检测： EKF可以用于检测传感器故障。通过监测残差（测量值与预测值之差）的大小，可以判断传感器是否发生故障。如果残差超过预设的阈值，则可以判定相应的传感器发生故障，并采取相应的措施，例如切换到其他传感器或降低故障传感器的权重。具体而言，可以利用残差的统计特性进行故障检测，例如计算残差的均值和方差，并与预设的阈值进行比较。另一种方法是使用基于卡尔曼滤波器的故障检测算法，例如故障敏感滤波器或鲁棒卡尔曼滤波器。

五、 EKF 在飞机综合导航系统中的优势和局限性

EKF作为一种经典的非线性滤波算法，在飞机综合导航系统中具有以下优势：

成熟可靠：
EKF算法发展历史悠久，理论基础扎实，已被广泛应用于各种导航系统。
计算效率高：
EKF算法的计算复杂度较低，适用于实时性要求高的应用场合。
易于实现：
EKF算法的实现相对简单，可以使用标准化的程序库或工具箱进行开发。

然而，EKF也存在一些局限性：

线性化误差：
EKF算法通过线性化非线性模型进行状态估计，线性化误差可能会导致滤波发散或精度下降，尤其是在非线性程度较高的系统中。
雅可比矩阵计算：
EKF算法需要计算雅可比矩阵，对于复杂的系统而言，计算雅可比矩阵可能比较困难。
对初始值敏感：
EKF算法对初始值的选择比较敏感，不合理的初始值可能会导致滤波发散。

六、未来发展趋势

随着科技的不断发展，飞机综合导航系统也在不断进步。未来，基于EKF的IMU、GPS和ADS融合技术将朝着以下方向发展：

更高级的滤波算法：
为了克服EKF的局限性，研究人员正在开发更高级的滤波算法，例如无迹卡尔曼滤波（Unscented Kalman Filter, UKF）和粒子滤波（Particle Filter, PF）。UKF通过使用采样点来近似非线性函数，避免了计算雅可比矩阵，具有更高的精度和鲁棒性。PF则是一种基于蒙特卡洛方法的非参数滤波算法，适用于高度非线性和非高斯系统。
更智能的故障检测与隔离：
传统的基于阈值的故障检测方法容易受到噪声和模型误差的影响。未来，将采用更智能的故障检测与隔离方法，例如基于机器学习的故障检测方法，利用大量的历史数据训练模型，从而实现更准确的故障检测和诊断。
