【图像分割】基于模拟退火算法实现MRF场sar图像分割附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

合成孔径雷达 (SAR) 图像在遥感领域具有重要的应用价值，特别是在地质调查、资源勘探、环境监测等方面。然而，SAR图像的相干斑噪声严重影响了图像质量和后续处理精度，导致传统的图像分割方法效果不佳。因此，研究针对SAR图像的有效分割算法具有重要的现实意义。本文探讨了基于马尔可夫随机场 (MRF) 和模拟退火算法 (SA) 的SAR图像分割方法，重点阐述了该方法的原理、实现步骤以及其在解决SAR图像分割问题上的优势。

一、引言：SAR图像分割的挑战与MRF-SA方法的契合

SAR图像与其他光学图像不同，其成像机制决定了其特有的噪声特性，即相干斑噪声。这种噪声是一种乘性噪声，表现为图像的局部区域呈现颗粒状，降低了图像的视觉清晰度，并且使得像素间的灰度值分布更加复杂，传统的基于灰度阈值的分割方法很难有效区分不同区域。此外，SAR图像往往包含复杂的纹理信息，这进一步增加了分割的难度。

为了应对这些挑战，基于MRF的图像分割方法应运而生。MRF提供了一个有效的框架，用于描述图像像素之间的空间上下文关系，它可以将像素与其邻域像素之间的相互依赖性建模为一种概率关系，从而抑制噪声的影响并保持图像的边缘信息。然而，基于MRF的分割问题通常转化为一个能量最小化问题，求解过程容易陷入局部最优解。传统的迭代条件模式 (ICM) 算法虽然简单易行，但其贪婪的搜索策略使其极易陷入局部最小值，导致分割结果不理想。

模拟退火算法 (SA) 是一种基于统计物理的全局优化算法，它通过模拟固体退火的过程，允许算法在搜索过程中以一定的概率接受次优解，从而跳出局部最优，最终找到全局最优解。因此，将SA算法与MRF模型相结合，可以有效地解决SAR图像分割问题，在保证分割精度的同时，提高算法的鲁棒性。

二、MRF模型的构建与能量函数的定义

MRF模型是一种概率模型，它假设图像中的每个像素的状态都依赖于其邻域像素的状态。在SAR图像分割中，像素的状态通常代表像素所属的类别或区域。MRF模型通过定义一个能量函数来描述图像的状态，能量函数的值越低，图像的状态就越接近理想状态。

构建基于MRF的SAR图像分割模型，关键在于定义合适的能量函数。能量函数通常由两部分组成：数据项和光滑项。

• 数据项 (Data Term): 数据项衡量像素属于某个类别的概率，即观测数据与类别之间的匹配程度。对于SAR图像，数据项通常基于图像的统计特性来定义，例如可以使用Gamma分布或其他合适的分布模型来描述不同区域的像素灰度值分布。假设图像中像素 i 的灰度值为 y_i，像素 i 所属的类别为 x_i，那么数据项可以定义为：

  scss

  U_d(x_i, y_i) = -log P(y_i | x_i)

  其中，P(y_i | x_i) 表示在类别 x_i 下，观测到灰度值 y_i 的概率。

• 光滑项 (Smoothness Term): 光滑项用于鼓励相邻像素属于同一类别，从而保持分割结果的连续性和平滑性。常用的光滑项定义如下：

  scss

  U_s(x_i, x_j) =  β * δ(x_i, x_j)

  其中，x_i 和 x_j 分别表示相邻像素 i 和 j 的类别，β 是一个权重参数，控制光滑项的影响力，δ(x_i, x_j) 是一个指示函数，定义如下：

  ini

  δ(x_i, x_j) = {
    1, if x_i != x_j
    0, if x_i == x_j
}

  这意味着如果相邻像素的类别不同，则光滑项的值为 β，否则为0。

因此，完整的能量函数可以表示为：

scss

U(X, Y) =  ∑ U_d(x_i, y_i) + ∑ U_s(x_i, x_j)
         i          (i,j) ∈ N

其中，X = {x_i} 表示图像所有像素的类别标签集合，Y = {y_i} 表示图像所有像素的灰度值集合，N 表示所有相邻像素对的集合。

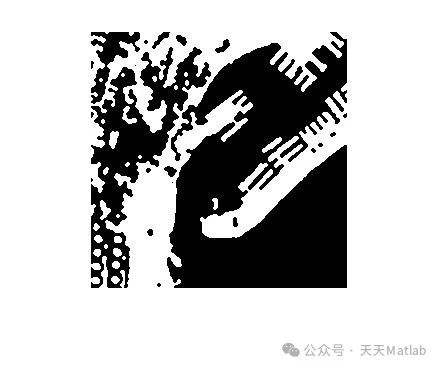

⛳️ 运行结果

🔗 参考文献
