【无人机】基于动态反演和扩展状态观测器的无人机鲁棒姿态控制研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

近年来，无人机（Unmanned Aerial Vehicle, UAV）技术迅猛发展，并在各个领域得到广泛应用，如遥感测绘、物流配送、安全巡检等。作为无人机飞行的核心组成部分，姿态控制的精度和鲁棒性直接决定了无人机任务的执行效率和安全性。然而，无人机在实际飞行过程中，不可避免地会受到各种外部干扰，例如风力扰动、传感器噪声以及模型不确定性等，这些因素都对姿态控制系统的稳定性和精度提出了严峻挑战。为了提高无人机的抗干扰能力和适应性，本文将探讨基于动态反演和扩展状态观测器（Extended State Observer, ESO）的无人机鲁棒姿态控制方法。

一、无人机姿态控制的挑战与现状

无人机姿态控制的目标是使无人机的俯仰角、横滚角和偏航角能够精确跟踪期望的指令信号。实现这一目标的关键在于克服以下几方面的挑战：

1. 强非线性耦合性:

    无人机的动力学模型具有高度的非线性特性，且各个轴之间的运动存在复杂的耦合关系。传统的线性控制方法难以有效应对这种非线性耦合带来的控制难题。

2. 外部扰动:

    无人机在飞行过程中会受到各种外部扰动，如风力、气流变化等。这些扰动难以预测，且会对无人机的姿态产生显著影响。

3. 模型不确定性:

    实际无人机的动力学模型往往存在不确定性，例如质量、惯性矩等参数的测量误差，以及忽略的一些高阶动力学效应。

4. 传感器噪声:

    无人机依靠各种传感器（如陀螺仪、加速度计、磁力计等）获取姿态信息，但这些传感器不可避免地会引入噪声，影响姿态估计的精度。

针对上述挑战，国内外学者提出了多种无人机姿态控制策略。传统的PID控制方法结构简单、易于实现，但在应对非线性、强耦合和扰动时表现不佳。自适应控制方法能够在线估计模型参数，从而适应模型不确定性，但计算复杂度较高。滑模控制方法具有较强的鲁棒性，但易产生抖振现象。模型预测控制方法能够考虑约束条件和优化目标，但计算量大，实时性难以保证。

二、动态反演控制方法

动态反演（Dynamic Inversion, DI）是一种基于模型变换的非线性控制方法。其基本思想是将原始的非线性系统通过适当的坐标变换，转化为线性可控的系统，然后采用线性控制方法进行控制。动态反演控制能够有效地处理无人机动力学模型的非线性耦合特性。

具体而言，对于无人机的姿态动力学模型，首先需要建立其数学表达式。通常，无人机的姿态可以用欧拉角（俯仰角、横滚角、偏航角）来描述，并根据牛顿-欧拉方程推导出姿态动力学方程。然后，通过选取合适的坐标变换，将原始的非线性方程转化为线性可控的形式。例如，可以将姿态角的二阶导数作为虚拟控制输入，从而将姿态动力学系统转化为一串积分器。

在转化为线性系统之后，可以设计线性控制器来实现姿态跟踪。常用的线性控制方法包括PID控制、LQR控制等。此外，还可以引入前馈控制来提高跟踪性能。前馈控制能够根据期望的姿态轨迹提前计算出所需的控制输入，从而减小跟踪误差。

三、扩展状态观测器（ESO）的设计与应用

动态反演控制方法虽然能够处理无人机的非线性耦合性，但其性能在很大程度上依赖于精确的动力学模型。而实际的无人机模型往往存在不确定性，且会受到各种外部扰动。为了提高控制系统的鲁棒性，可以引入扩展状态观测器（ESO）。

ESO是一种能够同时估计系统的状态变量和未知扰动的观测器。其核心思想是将未知的扰动视为一个扩展的状态变量，并利用观测器对其进行估计。通过将估计到的扰动进行补偿，可以有效地提高控制系统的抗干扰能力。

ESO的设计主要包括以下几个步骤：

1. 扩展状态变量:

    将未知的扰动视为一个扩展的状态变量，并将其添加到系统的状态向量中。

2. 构建扩展状态方程:

    根据系统的动力学模型和扩展状态变量的定义，构建扩展状态方程。

3. 设计观测器:

    基于扩展状态方程，设计观测器来估计系统的状态变量和扩展状态变量（即扰动）。常用的观测器设计方法包括Luenberger观测器、Kalman滤波器等。

在无人机姿态控制中，可以将ESO用于估计外部扰动、模型不确定性和传感器噪声等。将估计到的扰动进行补偿，可以有效地提高姿态控制系统的鲁棒性。具体而言，可以将估计到的扰动信息反馈到动态反演控制器中，从而修正控制输入，抵消扰动的影响。

四、基于动态反演和ESO的鲁棒姿态控制系统设计

将动态反演控制方法和ESO相结合，可以构建一种鲁棒的无人机姿态控制系统。该系统的设计流程如下：

1. 建立无人机姿态动力学模型:

    建立无人机的姿态动力学模型，包括欧拉角表示、牛顿-欧拉方程等。

2. 设计动态反演控制器:

    采用动态反演方法，将非线性的姿态动力学系统转化为线性可控的系统，并设计线性控制器实现姿态跟踪。

3. 设计扩展状态观测器:

    设计ESO来估计外部扰动、模型不确定性和传感器噪声等。

4. 扰动补偿:

    将ESO估计到的扰动信息反馈到动态反演控制器中，修正控制输入，抵消扰动的影响。

5. 系统验证:

    通过仿真实验或实际飞行实验，验证控制系统的性能，并根据实验结果进行参数调整和优化。

这种基于动态反演和ESO的鲁棒姿态控制系统具有以下优点：

1. 非线性补偿:

    动态反演能够有效地处理无人机动力学模型的非线性耦合特性。

2. 抗干扰能力强:

    ESO能够估计未知的扰动，并通过扰动补偿来提高控制系统的抗干扰能力。

3. 适应性好:

    ESO能够估计模型不确定性，从而提高控制系统对模型误差的适应性。

4. 抑制传感器噪声:

    ESO能够抑制传感器噪声，从而提高姿态估计的精度。

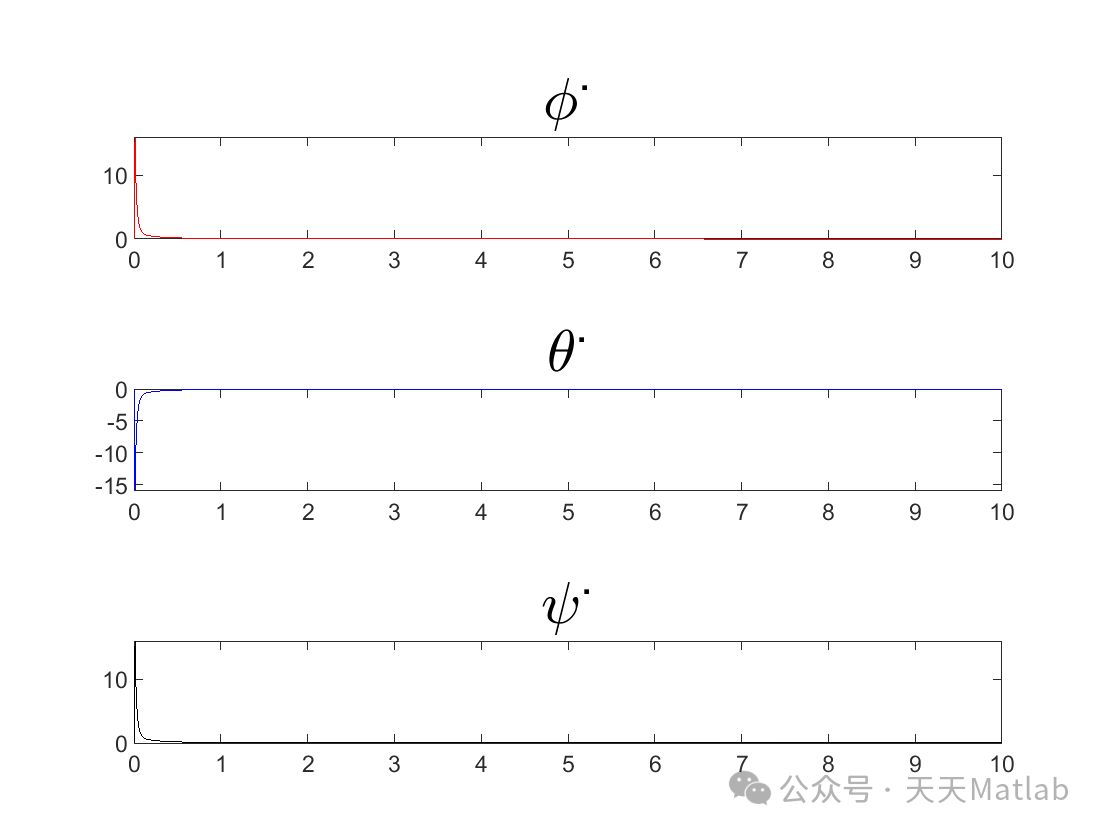

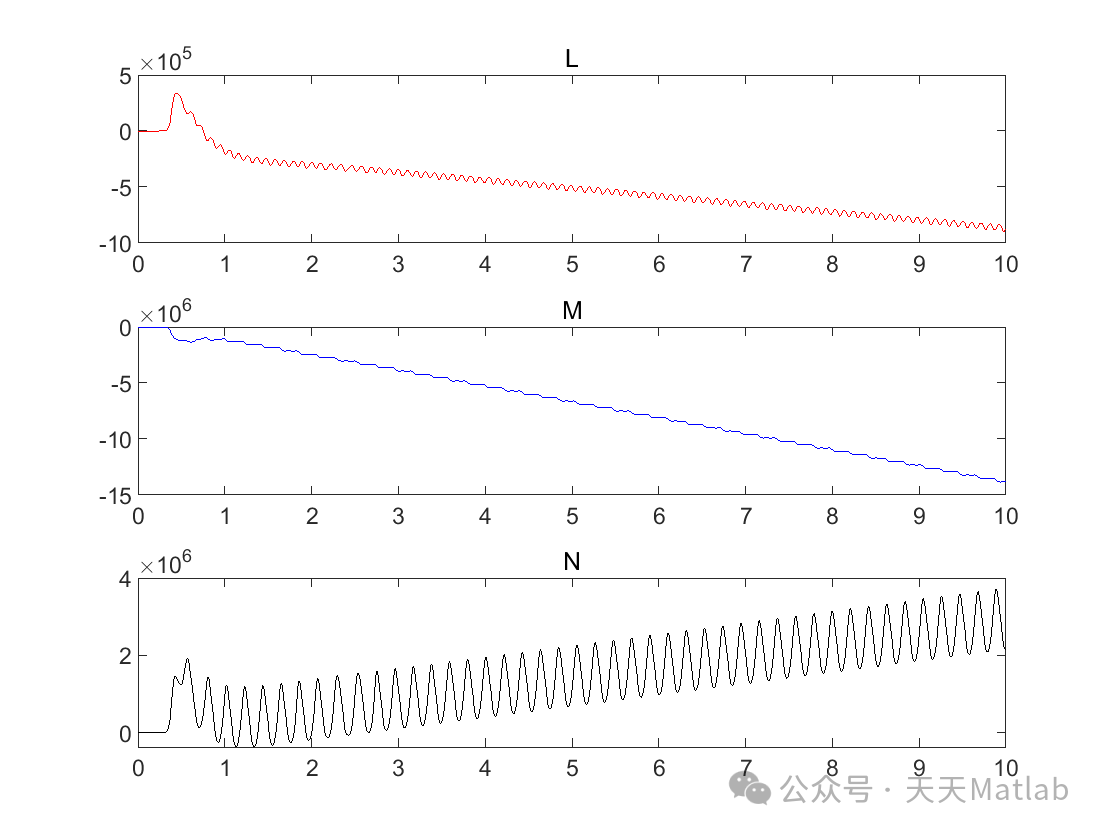

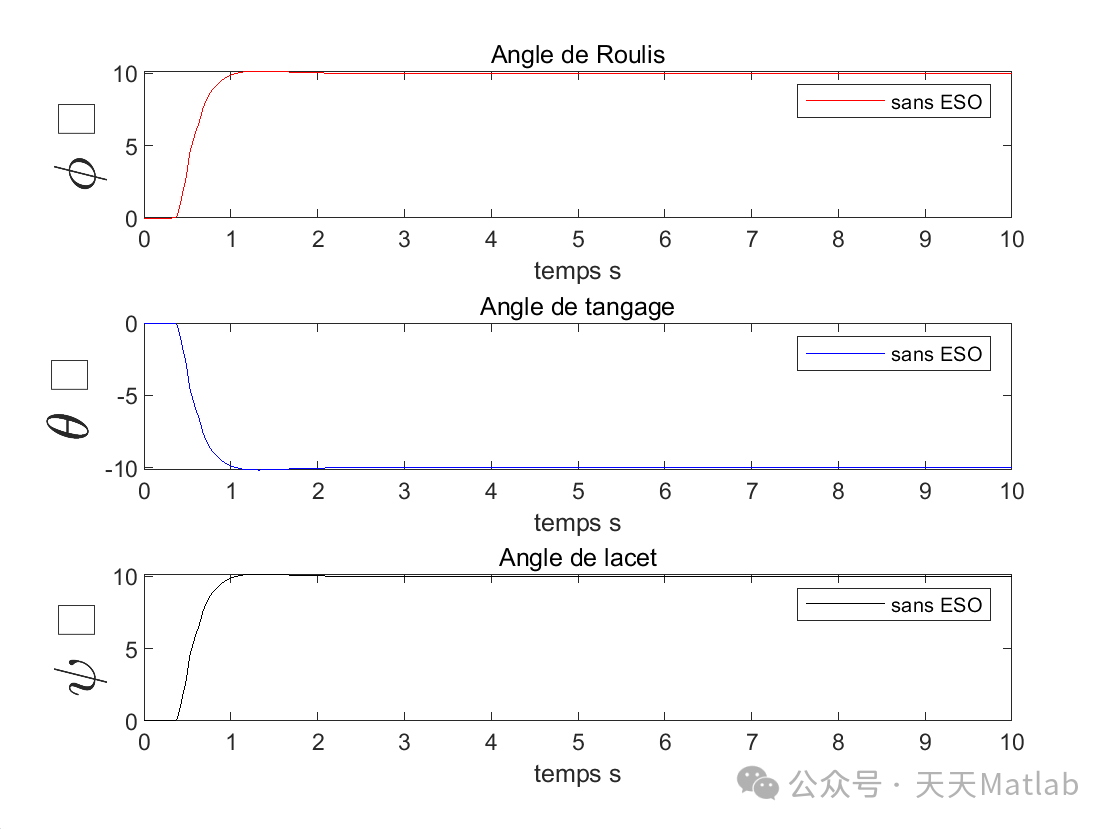

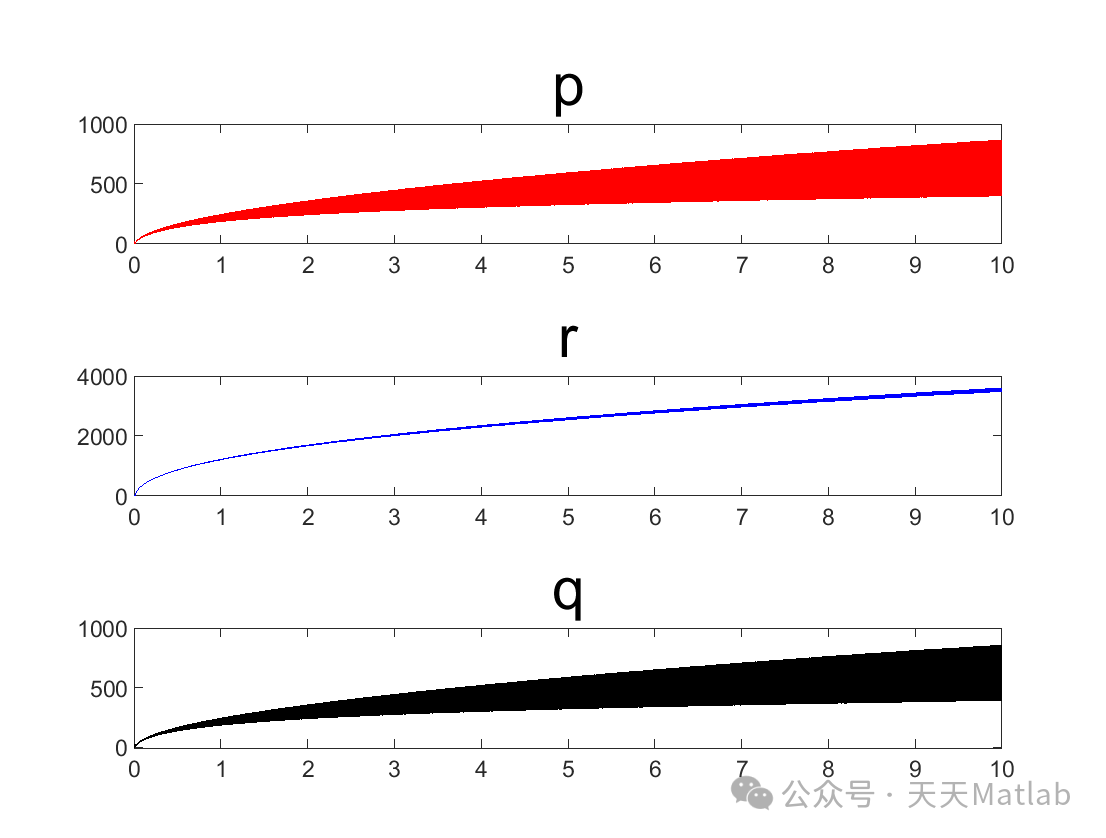

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
