摘要：断裂力学领域中，裂尖位置的精确确定和应力强度因子（SIF）的准确计算对于结构完整性评估和寿命预测至关重要。本文综述了利用数字图像相关（DIC）技术获取的位移场信息，进行裂尖检测和SIF计算的常用方法。首先，简要介绍了DIC技术的原理及其在断裂力学中的应用。其次，详细阐述了几种基于位移场特征的裂尖定位方法，包括位移梯度法、奇异性特征识别法和图像匹配法。然后，讨论了基于DIC位移场的SIF计算方法，例如J积分法、位移关联法和扩展有限元法。最后，总结了当前研究的优势与局限性，并展望了未来的发展方向，强调了提高裂尖定位精度和SIF计算效率的重要性，以及结合深度学习等先进算法的潜力。

关键词：数字图像相关 (DIC)；裂尖定位；应力强度因子 (SIF)；位移场；断裂力学

1. 引言

结构件在服役过程中，由于各种原因（如材料缺陷、疲劳加载、腐蚀等）可能产生裂纹。这些裂纹的扩展会严重影响结构的安全性和可靠性，甚至导致灾难性事故。因此，对裂纹进行准确的评估和预测至关重要。断裂力学是研究裂纹萌生、扩展和失效规律的学科，其核心内容包括裂尖位置的确定和应力强度因子（SIF）的计算。

应力强度因子（SIF）是表征裂尖区域应力场强度的重要参数，它直接关系到裂纹扩展的驱动力。准确计算SIF对于预测结构的剩余寿命和评估其安全性至关重要。传统的SIF计算方法主要依赖于有限元分析（FEA）或解析解。然而，这些方法需要精确的几何模型和材料参数，并且在处理复杂几何形状和非均匀材料时存在一定的局限性。

数字图像相关（DIC）技术是一种非接触式全场测量技术，能够提供高分辨率的位移场信息。它通过比较物体变形前后的数字图像，利用相关算法计算出物体表面的位移和应变。近年来，DIC技术已被广泛应用于断裂力学领域，尤其是在裂尖定位和SIF计算方面，展现出巨大的潜力。利用DIC位移场信息进行裂尖定位和SIF计算，无需预先假设裂纹尖端位置，且对材料非均匀性不敏感，具有重要的优势。

2. 数字图像相关（DIC）技术原理

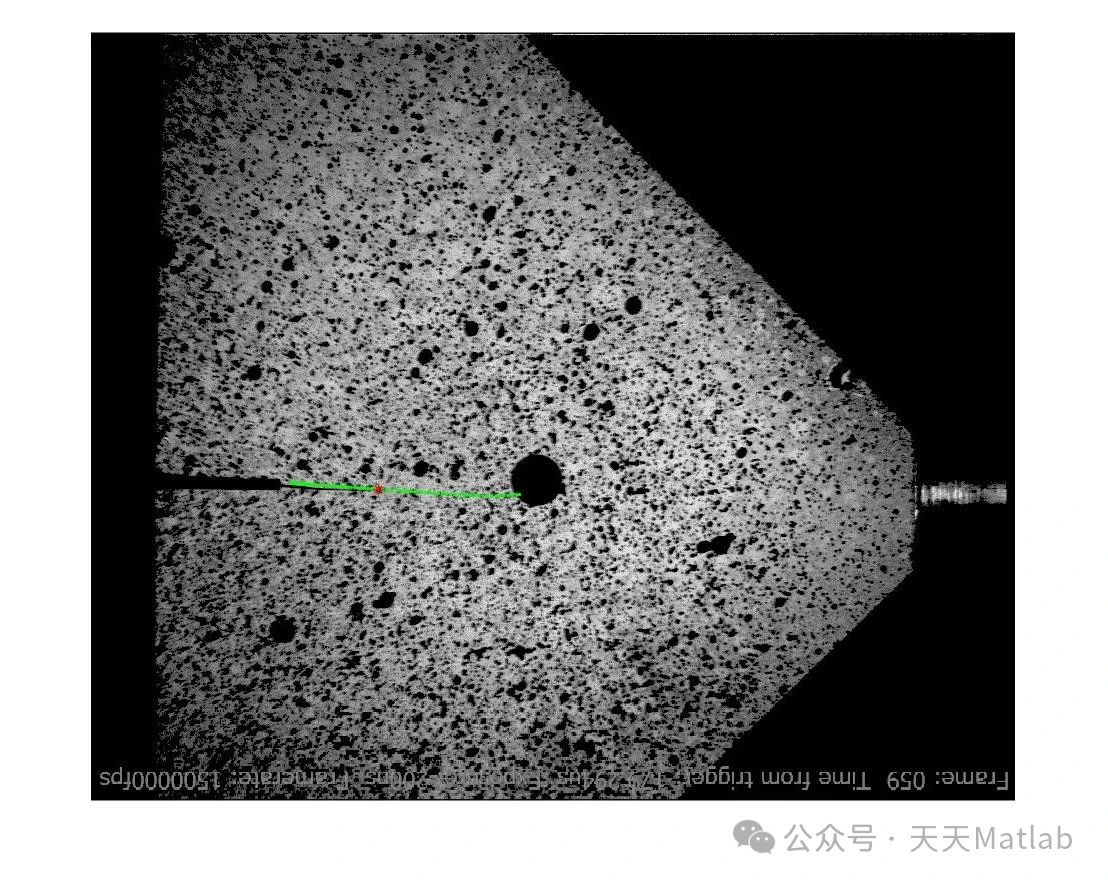

DIC技术的基本原理是：将物体表面喷涂或制作随机散斑图案，利用两台相机同步拍摄物体变形前后的图像。然后，将变形后的图像划分为若干个子区，通过相关算法在变形前的图像中搜索与变形后子区最匹配的区域。匹配过程通常基于灰度值相关函数，例如零均值归一化互相关系数 (Zero-Mean Normalized Cross-Correlation, ZNCC)。通过比较变形前后子区的位置，可以计算出该子区中心的位移。

DIC技术具有以下优点：

非接触式测量：无需接触物体表面，避免了测量过程对物体的影响。
全场测量：能够获得物体表面整个区域的位移和应变信息。
高分辨率：可以实现亚像素级的位移测量精度。
适用范围广：适用于各种材料和环境条件。

3. 基于DIC位移场的裂尖定位方法

裂尖定位是利用DIC位移场进行SIF计算的前提。准确的裂尖定位能够提高SIF计算的精度。常用的基于DIC位移场的裂尖定位方法包括：

3.1 位移梯度法

该方法基于裂尖附近的位移梯度具有奇异性的特点。裂尖区域的位移梯度远大于其他区域的位移梯度。因此，可以通过计算位移场的梯度，然后寻找梯度最大的点作为裂尖的位置。常用的位移梯度计算方法包括有限差分法和最小二乘法。为了提高定位精度，可以采用多尺度位移梯度法，即在不同尺度的子区上计算位移梯度，然后将结果进行融合。

优点： 简单易行，计算速度快。
缺点： 对噪声敏感，容易受到DIC计算误差的影响，定位精度有限。
3.2 奇异性特征识别法

该方法利用裂尖附近的位移场满足一定的奇异性特征，例如，位移场与距离裂尖的平方根成正比。该方法首先对DIC位移场进行函数拟合，例如，采用经典的Williams级数展开或改进的奇异性函数。然后，通过优化算法，例如最小二乘法或遗传算法，求解拟合函数的参数，从而确定裂尖的位置。

优点： 考虑了裂尖附近的奇异性特征，定位精度较高。
缺点： 计算量大，对拟合函数的选择敏感，容易受到局部极小值的影响。
3.3 图像匹配法

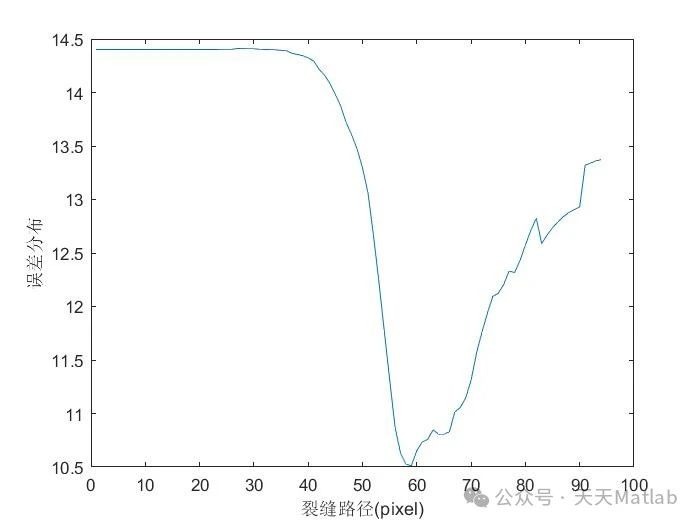

该方法将DIC位移场与裂尖附近的理论位移场进行匹配，通过寻找最佳匹配来确定裂尖的位置。理论位移场可以基于解析解或有限元分析获得。匹配过程通常采用相关系数或均方误差作为评价指标。

优点： 具有较高的定位精度，对噪声和DIC计算误差具有一定的鲁棒性。
缺点： 需要预先知道裂尖附近的理论位移场，计算量较大。需要对理论模型进行校准，以确保其准确性。

4. 基于DIC位移场的SIF计算方法

基于DIC位移场的SIF计算方法主要分为以下几类：

4.1 J积分法

J积分是断裂力学中常用的一个参数，用于表征能量释放率。J积分与SIF之间存在直接的对应关系。利用DIC位移场可以计算J积分，然后通过转换公式计算SIF。J积分的计算通常采用路径积分方法，即沿着围绕裂尖的闭合路径积分一个与应力和应变相关的表达式。利用DIC位移场计算J积分时，需要对位移场进行数值微分，以获得应变场。

优点： 物理意义明确，计算方法成熟。
缺点： 对DIC位移场的精度要求较高，容易受到数值微分误差的影响。
4.2 位移关联法

该方法基于裂尖附近的位移场与SIF之间存在一定的关系。利用DIC位移场拟合裂尖附近的理论位移场，然后通过优化算法求解SIF。理论位移场可以基于解析解或有限元分析获得。常用的拟合函数包括Williams级数展开或改进的奇异性函数。

优点： 计算效率高，对DIC位移场的精度要求相对较低。
缺点： 对拟合函数的选择敏感，容易受到局部极小值的影响。
4.3 扩展有限元法（XFEM）

XFEM是一种改进的有限元方法，能够模拟裂纹的扩展而无需重新划分网格。将DIC位移场作为边界条件，输入到XFEM模型中，可以计算裂尖附近的应力场，从而提取SIF。

优点： 能够模拟裂纹的扩展，计算精度高。
缺点： 计算量大，需要专业的有限元软件。对DIC位移场的精度要求较高。

5. 当前研究的优势与局限性

利用DIC位移场进行裂尖定位和SIF计算具有以下优势：

非接触式测量：避免了测量过程对物体的影响。
全场测量：能够获得物体表面整个区域的位移和应变信息。
对材料非均匀性不敏感：无需知道材料的精确参数。
无需预先假设裂纹尖端位置

然而，当前的基于DIC位移场的裂尖定位和SIF计算方法也存在一定的局限性：

DIC计算误差的影响： DIC技术的测量精度受到散斑质量、图像质量、相关算法等因素的影响。
数值微分误差的影响：在计算应变场时，需要对DIC位移场进行数值微分，容易引入误差。
计算量大：一些方法，例如奇异性特征识别法和XFEM，计算量较大。
对拟合函数或模型的选择敏感：一些方法，例如位移关联法和XFEM，需要选择合适的拟合函数或模型。

6. 未来发展方向

为了提高裂尖定位精度和SIF计算效率，未来的研究可以关注以下几个方面：

提高DIC测量精度：改进散斑制作方法、优化图像采集参数、采用更先进的相关算法。
降低数值微分误差：采用更精确的数值微分方法，或者直接基于DIC位移场计算J积分。
优化裂尖定位算法：结合多种裂尖定位方法，例如融合位移梯度法和奇异性特征识别法，提高定位精度。
结合深度学习等先进算法：利用深度学习算法自动识别裂尖位置，提高计算效率和精度。深度学习模型可以通过大量的实验数据进行训练，从而学习裂尖附近的位移场特征。
发展适用于复杂几何形状和非均匀材料的SIF计算方法：扩展现有的SIF计算方法，使其能够适用于更复杂的工程问题。
开发集成的DIC分析软件：将DIC图像采集、位移场计算、裂尖定位和SIF计算集成到一个软件平台中，方便用户使用。

7. 结论

利用DIC位移场进行裂尖定位和SIF计算是一种有前景的方法。它具有非接触式、全场测量、对材料非均匀性不敏感等优点。随着DIC技术的不断发展和算法的不断改进，该方法将在断裂力学领域发挥越来越重要的作用，为结构的安全性评估和寿命预测提供更加可靠的依据。未来的研究应致力于提高DIC测量精度、优化裂尖定位算法、结合深度学习等先进算法，从而提高裂尖定位精度和SIF计算效率，推动该方法在工程实践中的应用。
