🔥 内容介绍

在现代无线通信、雷达探测、卫星导航等领域，阵列天线技术扮演着至关重要的角色。阵列天线通过多个天线单元的协同工作，可以实现波束赋形、波束扫描以及提高增益等优良特性。其中，方向图是描述天线辐射特性的一项关键指标，它直接关系到系统性能。分析和理解阵列天线的方向图，对于设计和优化系统至关重要。传统上，分析阵列天线方向图需要进行复杂的积分运算，计算量大且耗时。而快速傅里叶变换（FFT）算法以其高效的计算能力，为阵列天线方向图的快速分析提供了强大的工具。本文将深入探讨基于FFT的阵列天线方向图分析方法，并阐述其原理、优势以及应用。

阵列天线方向图的基本概念

首先，我们需要明确阵列天线方向图的基本概念。方向图，也称为辐射图，是指天线在空间各个方向上的辐射功率密度分布。通常用极坐标或者直角坐标表示，在电场强度或功率密度等方面反映天线的辐射特性。对于阵列天线而言，其方向图受到多个天线单元的激励、位置以及相位等参数的共同影响。

阵列天线的方向图可以看作是由单个天线单元的方向图（单元因子）和阵列因子共同作用的结果。其中，单元因子描述了单个天线单元的辐射特性，而阵列因子则描述了阵列结构对辐射特性的影响。对于一个N个单元的等间距线性阵列，其阵列因子可以表示为：

AF(θ) = ∑_{n=0}^{N-1} a_n * e^{j n k d sin(θ)}

其中，a_n是第n个单元的激励系数，k是波数，d是相邻单元的间距，θ是观察角度。传统计算该阵列因子的方法是直接进行求和运算，当单元数量较大时，计算复杂度很高。

快速傅里叶变换（FFT）及其在阵列天线方向图分析中的应用

快速傅里叶变换（FFT）是一种高效的离散傅里叶变换（DFT）算法，它可以将时域信号转换为频域信号，反之亦然。其核心思想是利用对称性和周期性来减少计算量。FFT算法的广泛应用使得原本复杂的计算过程可以在较短的时间内完成。

在阵列天线方向图分析中，我们可以将阵列天线的单元激励看作一个离散序列，然后对这个序列进行FFT运算。具体而言，对于上述线性阵列，可以将激励系数a_n看作一个离散序列，然后对其进行N点FFT运算。FFT运算的结果实际上是在不同角度上对阵列因子进行了采样。通过这种方法，我们可以高效地计算出阵列在不同角度上的方向图信息。

其原理可以总结为：将离散的激励系数a_n视为一个空间域的信号，然后利用FFT算法将其转换到空间频率域，而空间频率域中的每一个频率分量就对应着一个空间角度，从而得到了该阵列在不同角度下的响应值。通过对这些响应值进行幅度或功率的计算，即可得到阵列天线的方向图。

基于FFT的阵列天线方向图计算步骤

基于FFT的阵列天线方向图计算步骤通常如下：

确定阵列参数：首先需要确定阵列的结构（如线性阵列、平面阵列等）、单元数量、单元间距以及单元的激励系数。
构建激励序列：根据阵列参数，构建一个表示单元激励的离散序列，例如a_0, a_1, ..., a_{N-1}。
进行FFT运算：对激励序列进行N点FFT运算。得到频域序列 A_0, A_1, ..., A_{N-1}。
角度映射：将频域序列的索引与空间角度进行映射。例如，对于一个线性阵列，第k个频域分量对应的角度可以根据公式 θ_k = arcsin((2πk)/(Nd)) 进行计算。
方向图计算：将频域序列的幅度或功率作为对应角度的方向图值。为了得到平滑的曲线，通常需要对FFT结果进行插值处理，或者进行更高点数的FFT计算。
归一化处理：最后，对方向图进行归一化处理，使其最大值等于1或者其他设定的值。

FFT方法的优势

与传统的直接求和方法相比，基于FFT的阵列天线方向图分析方法具有以下显著优势：

计算效率高： FFT算法的计算复杂度为O(N log N)，远低于直接求和方法的O(N²)。这使得在单元数量较多时，FFT方法可以显著缩短计算时间，尤其在实时仿真和大规模阵列设计中非常关键。
易于实现： FFT算法在许多科学计算库和软件中都有成熟的实现，因此使用FFT方法分析阵列天线方向图非常方便快捷。
可并行计算： FFT算法可以进行并行计算，进一步提高计算效率，这对于处理大规模阵列的数据尤为重要。
适用于各种阵列：虽然线性阵列的描述最为简单，但FFT 方法也适用于其它类型的阵列，例如平面阵列，只需要进行二维FFT 计算即可。

FFT 方法的局限性与改进措施

尽管FFT 方法具有诸多优点，但也存在一些局限性：

离散采样： FFT算法是离散的，其输出结果对应的是一系列离散的角度值。为了获得连续的角度方向图，需要进行插值或者增加FFT点数。
频谱泄漏：在实际应用中，由于有限的阵列尺寸，FFT结果可能出现频谱泄漏现象，导致方向图出现失真。可以使用加窗函数来缓解这个问题，但也会导致方向图主瓣变宽。
单元因子忽略： FFT方法主要针对阵列因子进行计算，而忽略了单元因子的影响。在实际应用中，需要将单元因子的方向图与FFT计算得到的阵列因子进行叠加，才能得到完整的阵列天线方向图。

为了克服这些局限性，可以采取以下措施：

增加FFT点数：通过增加FFT点数可以提高角度分辨率，从而获得更精细的方向图。
插值：可以使用插值算法对FFT结果进行插值，从而获得连续的方向图。
加窗：可以使用加窗函数来减少频谱泄漏，但需要根据具体应用选择合适的窗函数。
结合单元因子：需要将FFT计算得到的阵列因子与单元因子的方向图进行叠加，从而获得更精确的阵列天线方向图。

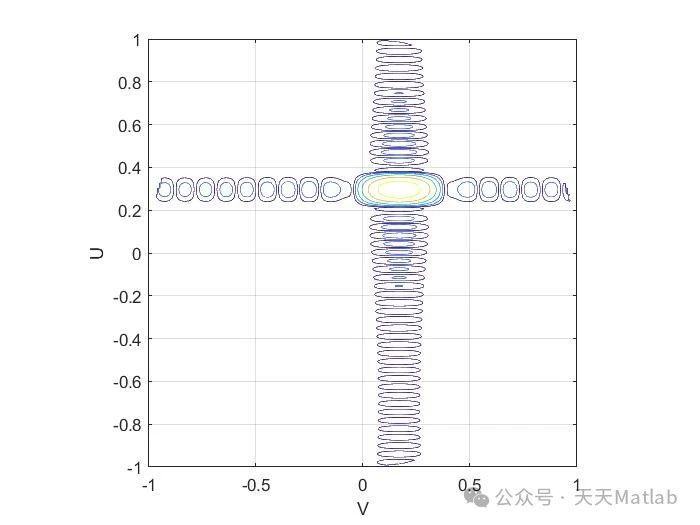

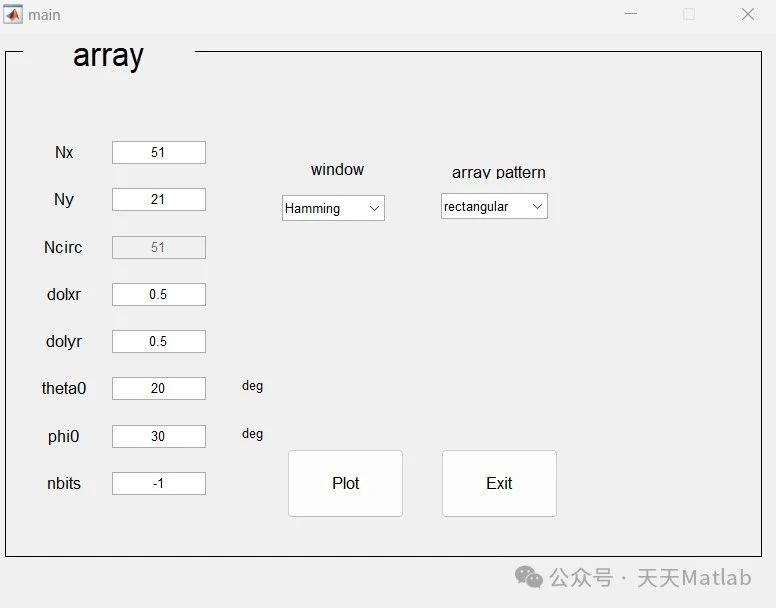

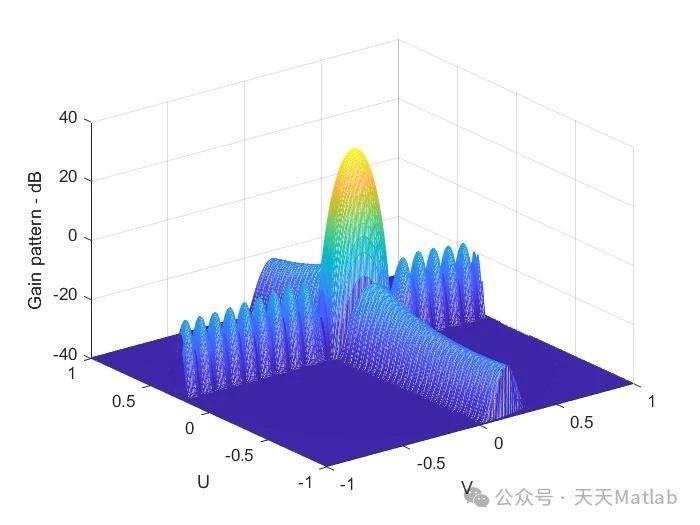

应用案例

基于FFT的阵列天线方向图分析方法广泛应用于各个领域：

雷达系统：在雷达系统中，FFT方法可以快速计算阵列天线的扫描方向图，用于目标检测和跟踪。
无线通信：在无线通信系统中，FFT方法可以用于波束赋形设计，提高信号的覆盖范围和质量。
卫星通信：在卫星通信系统中，FFT方法可以用于分析卫星天线的方向图，确保卫星信号的准确传输。
医学成像：在医学成像中，例如超声成像，FFT 方法可以帮助分析阵列换能器的方向图，提高成像质量。

结论

基于快速傅里叶变换（FFT）的阵列天线方向图分析方法，以其高效的计算速度和便捷的实现方式，成为现代天线设计和分析中不可或缺的工具。通过深入理解其原理、优势以及局限性，并采取相应的改进措施，我们可以更好地利用FFT方法，设计和优化具有高性能的阵列天线系统，为各个领域的应用提供坚实的技术支撑。随着技术的不断发展，FFT方法在阵列天线分析领域的应用前景将更加广阔。
