【控制】基于PID控制器和卡尔曼滤波器的机器人控制附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

机器人控制是机器人技术领域的核心问题，其目标在于使机器人按照预定的轨迹或任务执行动作。精确、稳定和鲁棒的控制算法是实现这一目标的关键。PID控制器凭借其简单易懂、易于实现的特点，长期以来被广泛应用于机器人控制系统中。然而，PID控制器在面对模型不确定性、外部干扰和测量噪声时，其控制精度和稳定性会受到限制。卡尔曼滤波器作为一种最优估计器，能够有效地处理测量噪声和系统噪声，提高系统的状态估计精度。因此，将PID控制器与卡尔曼滤波器结合，构建一种混合控制策略，成为提高机器人控制性能的重要途径。本文将深入探讨基于PID控制器和卡尔曼滤波器的机器人控制策略，分析其优势和不足，并展望其未来发展方向。

一、 PID控制器的原理及应用于机器人控制

比例-积分-微分 (PID) 控制器是一种经典的反馈控制算法，其控制输出由比例项、积分项和微分项三部分组成。比例项根据当前误差调整控制输出，积分项累积过去的误差，消除稳态误差，微分项预测未来的误差，加快响应速度并抑制超调。PID控制器的控制律可表示为：

u(t) = K_p e(t) + K_i \int_0^t e(\tau) d\tau + K_d \frac{de(t)}{dt}

其中，u(t) 为控制输出，e(t) 为当前误差，K_p、K_i 和 K_d 分别为比例增益、积分增益和微分增益。

在机器人控制中，PID控制器常用于控制机器人的关节角度、速度或位置。例如，在关节角度控制中，e(t) 为目标角度与实际角度之间的差值，u(t) 为施加在关节上的力矩或扭矩。PID控制器参数的整定对控制性能至关重要，常用的整定方法包括齐格勒-尼科尔斯法、临界比例法等。然而，PID控制器的参数通常需要根据具体应用进行调整，且在面对模型不确定性、外部干扰和测量噪声时，其鲁棒性和精度往往受到限制。

二、 卡尔曼滤波器的原理及应用于机器人状态估计

卡尔曼滤波器是一种递归的最小均方误差估计器，它能够利用一系列包含噪声的测量值，估计系统的状态。卡尔曼滤波器假设系统状态服从线性高斯模型，其状态方程和测量方程分别为：

x_k = F_k x_{k-1} + B_k u_k + w_k

z_k = H_k x_k + v_k

其中，x_k 为k时刻的系统状态，u_k 为控制输入，z_k 为k时刻的测量值，F_k 为状态转移矩阵，B_k 为控制矩阵，H_k 为测量矩阵，w_k 和 v_k 分别为过程噪声和测量噪声，均服从高斯分布。

卡尔曼滤波器通过预测和更新两个步骤，不断地修正对系统状态的估计。预测步骤根据系统模型预测下一时刻的状态，更新步骤利用新的测量值修正预测结果。卡尔曼滤波器能够有效地处理测量噪声和系统噪声，提高状态估计的精度和可靠性。在机器人控制中，卡尔曼滤波器可以用来估计机器人的位姿、速度等状态信息，为控制器提供更精确的状态反馈。

三、 PID控制器和卡尔曼滤波器的结合

将PID控制器和卡尔曼滤波器结合，可以构建一种更鲁棒和精确的机器人控制系统。卡尔曼滤波器可以对机器人的状态进行估计，并将估计结果反馈给PID控制器，提高PID控制器的控制精度和稳定性。具体实现方式可以是：卡尔曼滤波器估计机器人状态，PID控制器根据估计的状态和期望状态计算控制指令。这种结合方式充分利用了PID控制器的简单性和卡尔曼滤波器的最优估计能力，可以有效地提高机器人控制系统的性能。

例如，在移动机器人导航中，卡尔曼滤波器可以融合来自轮式编码器、GPS和IMU等多种传感器的测量数据，估计机器人的位姿，然后PID控制器根据估计的位姿和目标位姿控制机器人的运动。

四、 挑战与展望

尽管将PID控制器和卡尔曼滤波器结合能够显著提高机器人控制性能，但仍然面临一些挑战。例如：

• 非线性系统: 卡尔曼滤波器假设系统模型是线性的，对于非线性系统，需要采用扩展卡尔曼滤波器 (EKF) 或无迹卡尔曼滤波器 (UKF) 等非线性滤波算法。

• 模型不确定性: 即使采用非线性滤波算法，模型不确定性仍然可能影响滤波器的性能。需要采用鲁棒卡尔曼滤波器或其他鲁棒控制方法来提高系统的鲁棒性。

• 计算复杂度: 卡尔曼滤波器的计算复杂度相对较高，尤其是在高维系统中，需要考虑计算效率问题。

未来的研究方向可以包括：开发更鲁棒的卡尔曼滤波器算法，探索PID控制器和卡尔曼滤波器的更有效的结合方式，以及将该方法应用于更复杂的机器人系统，例如多机器人系统和柔性机器人系统。此外，结合深度学习等人工智能技术，进一步提高机器人控制系统的智能化水平，也是一个重要的研究方向。

结论

基于PID控制器和卡尔曼滤波器的机器人控制策略，有效地结合了经典控制算法的简单性和最优估计器的精度，为提高机器人控制性能提供了有效的途径。虽然仍然面临一些挑战，但随着技术的不断发展，相信该方法将在机器人控制领域发挥越来越重要的作用，推动机器人技术朝着更加智能化、自动化和精确化的方向发展。

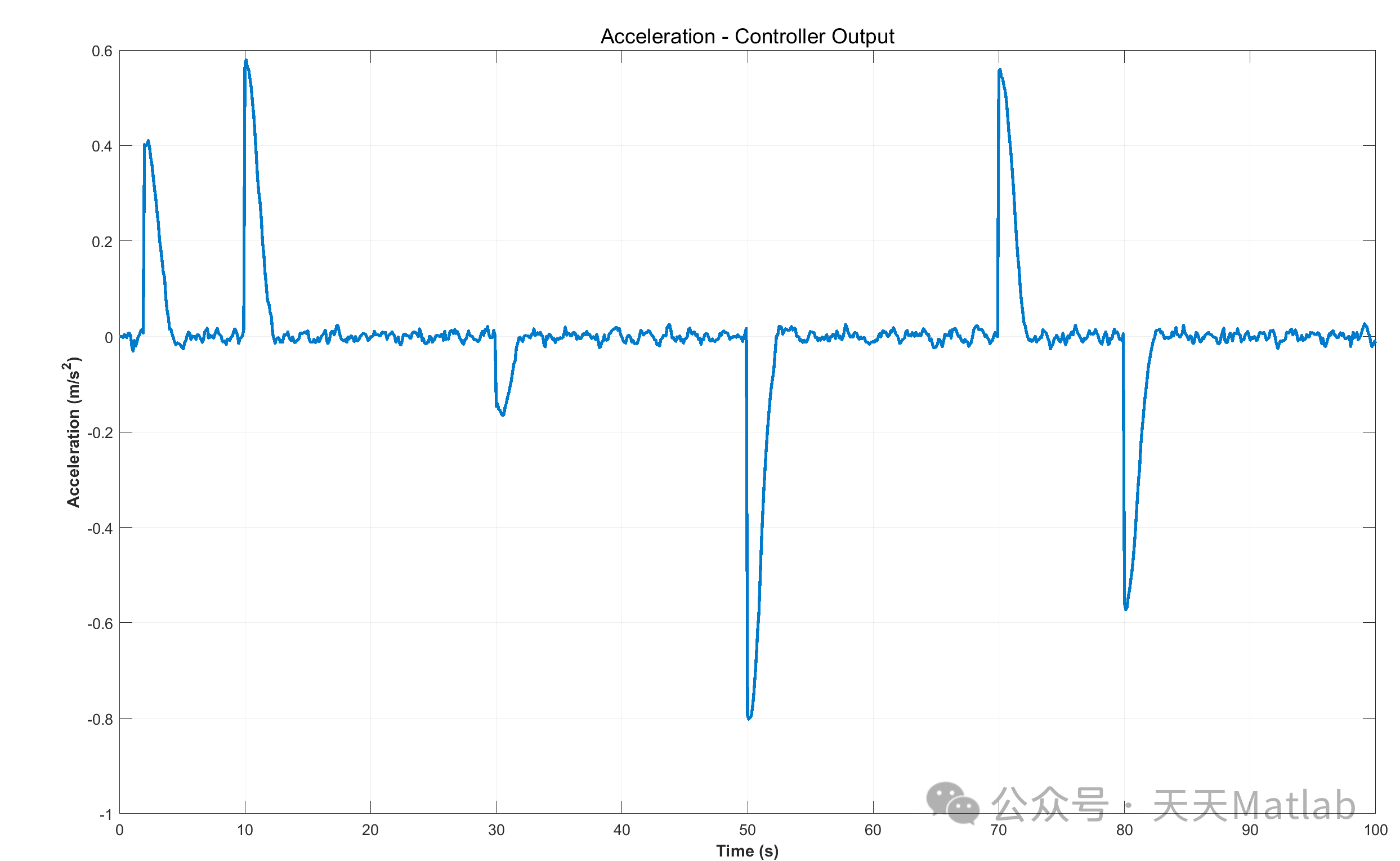

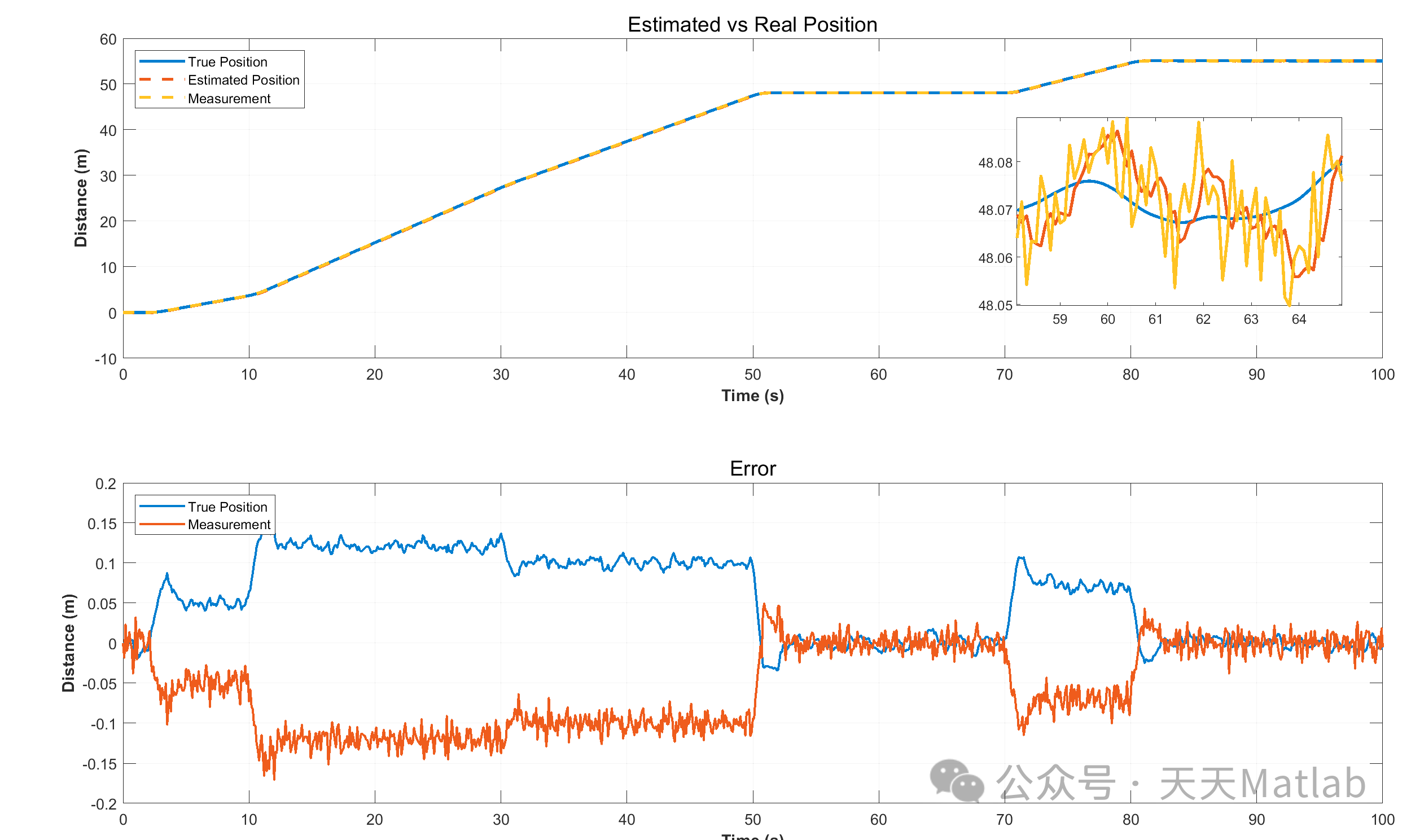

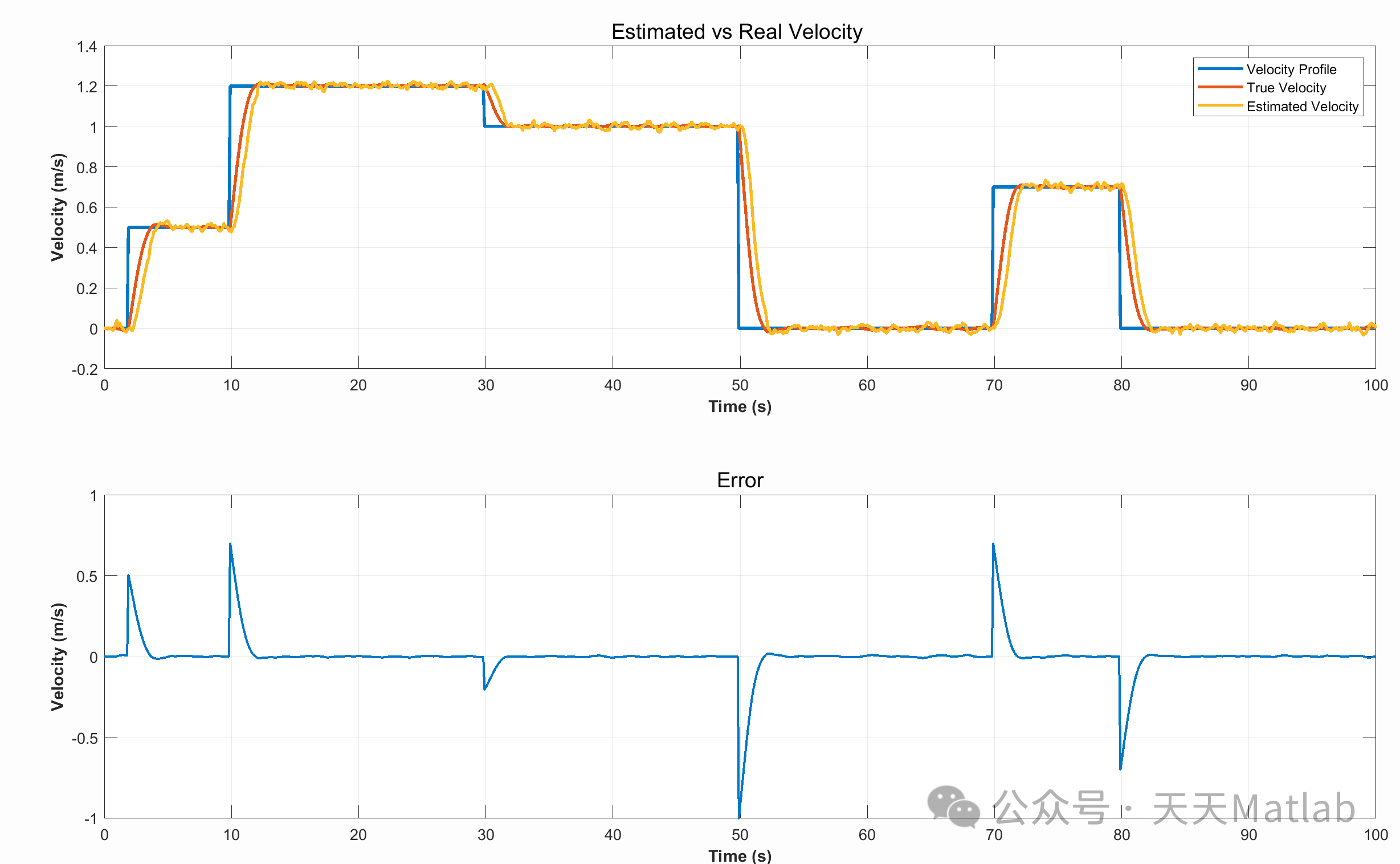

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
