摘要: 本文探讨了基于比例导引律攻击垂直机动目标的三维弹道仿真问题。通过建立目标和导弹的运动学模型，并考虑气动力的影响，利用Matlab软件进行数值仿真，分析不同比例导引参数对制导精度和拦截效果的影响。仿真结果验证了比例导引律在攻击垂直机动目标方面的有效性，并为进一步研究提供参考依据。

关键词: 比例导引，垂直机动目标，三维弹道，Matlab仿真，气动力

1. 引言

精确制导武器在现代战争中扮演着越来越重要的角色。对于具备高机动性的目标，如垂直机动目标，传统的制导方式难以保证有效的拦截。比例导引作为一种成熟且应用广泛的制导方法，因其结构简单、易于实现等优点，成为攻击机动目标的理想选择。然而，以往的研究多集中于二维平面情况，对于三维空间中垂直机动目标的拦截问题，其复杂性显著增加，需要考虑更为复杂的运动学模型和气动力学因素。

本文基于比例导引律，建立了三维空间下导弹拦截垂直机动目标的数学模型，并利用Matlab软件进行了数值仿真。通过分析不同比例导引参数对拦截效果的影响，验证了该方法的有效性，并为实际应用提供理论指导。

2. 数学模型

2.1 目标运动模型

假设目标进行垂直机动，其运动可表示为：

ini

x_t = x_t0 + v_t0x * t y_t = y_t0 + v_t0y * t z_t = z_t0 + v_t0z * t + 0.5 * a_t * t^2

其中，(x_t0, y_t0, z_t0)为目标初始位置，(v_t0x, v_t0y, v_t0z)为目标初始速度，a_t为目标垂直加速度，t为时间。本模型简化了目标的机动方式，将其视为匀加速垂直机动。更复杂的机动模型可以根据实际情况进行改进，例如引入随机扰动项模拟目标的不确定性机动。

2.2 导弹运动模型

导弹的运动方程考虑了气动力和重力影响。采用点质量模型，其运动方程如下：

bash

m * (dx/dt^2) = F_x m * (dy/dt^2) = F_y m * (dz/dt^2) = F_z - mg

其中，m为导弹质量，(F_x, F_y, F_z)为导弹所受气动力，g为重力加速度。气动力可以根据导弹的空气动力学特性和飞行速度进行计算，通常采用经验公式或CFD模拟结果。本模型假设导弹的气动力与速度成比例关系，即：

ini

F_x = -K_x * v_x F_y = -K_y * v_y F_z = -K_z * v_z

其中，K_x, K_y, K_z为气动阻力系数，v_x, v_y, v_z为导弹速度分量。

2.3 比例导引律

采用比例导引律，导引指令如下：

ini

a_c = N * V_c * ω

其中，a_c为指令加速度，N为比例导引系数，V_c为导弹视线速度，ω为视线角速率。视线速度和视线角速率可以通过目标和导弹的相对位置和速度计算得到。比例导引系数N是影响制导精度的关键参数。

3. Matlab仿真

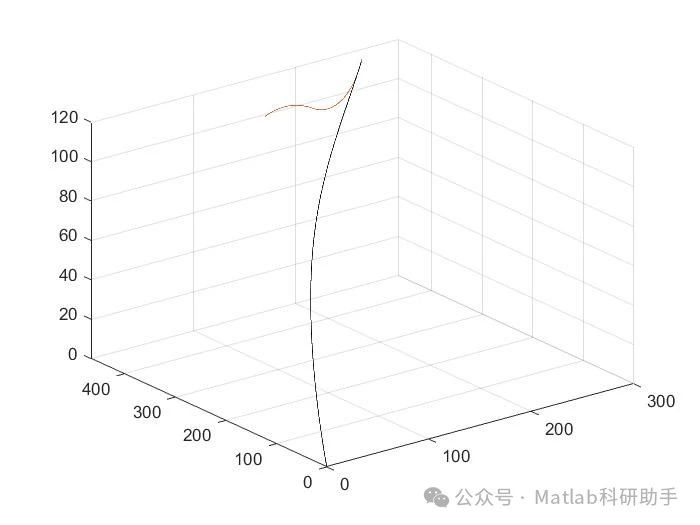

利用Matlab的ode45函数求解导弹的运动方程，进行数值仿真。仿真过程中，需要迭代计算目标位置、导弹位置、视线速度、视线角速率以及指令加速度等参数。通过改变比例导引系数N，以及目标的机动加速度a_t，可以分析不同参数对拦截效果的影响。仿真结果以三维轨迹图和误差曲线等形式呈现。

4. 结果与讨论

仿真结果表明，比例导引律能够有效地拦截垂直机动目标。随着比例导引系数N的增加，导弹的机动能力增强，拦截精度提高，但同时可能导致导弹过载过大。目标的垂直加速度a_t越大，拦截难度越大，需要选择更大的比例导引系数才能保证拦截成功。仿真结果还显示，合适的比例导引系数选择与目标机动特性密切相关，需要根据实际情况进行调整。此外，气动力的影响不容忽视，尤其是在高速飞行情况下，气动力对导弹的运动轨迹具有显著影响。

5. 结论

本文建立了基于比例导引律攻击垂直机动目标的三维弹道模型，并利用Matlab软件进行了数值仿真。仿真结果验证了比例导引律在攻击垂直机动目标方面的有效性，并分析了不同参数对拦截效果的影响。未来研究可以进一步考虑更复杂的机动模型、更精确的气动力模型以及干扰因素的影响，以提高模型的精度和实用性。此外，可以探索更先进的导引律，例如真比例导引或其它非线性导引律，以提高对高机动目标的拦截能力。
