🔥 内容介绍

摘要: 本文详细阐述了利用有限差分时域法(Finite-Difference Time-Domain, FDTD)模拟偶极天线电磁场分布的方法。首先，介绍了FDTD方法的基本原理、Yee网格以及边界条件的处理。然后，针对偶极天线模型，给出了具体的FDTD算法实现步骤，并分析了空间步长、时间步长以及计算区域大小等参数对模拟结果精度的影响。最后，提供了基于Matlab的FDTD模拟代码，并对模拟结果进行了分析和讨论，验证了该方法的有效性和准确性。

关键词: 有限差分时域法 (FDTD), 偶极天线, 电磁场模拟, Matlab

1. 引言

偶极天线作为一种广泛应用于无线通信、雷达以及其他电磁应用领域的经典天线结构，其电磁特性研究至关重要。精确模拟偶极天线的电磁场分布，对于天线设计和优化具有重要的指导意义。有限差分时域法(FDTD)作为一种高效且易于实现的数值计算方法，已成为电磁场模拟领域的重要工具。FDTD方法能够直接求解麦克斯韦方程组，无需进行复杂的变换，并且可以处理复杂的几何结构和材料特性，因此特别适用于模拟偶极天线等复杂电磁问题的电磁场分布。本文将详细介绍如何利用FDTD方法模拟偶极天线，并给出基于Matlab的实现代码。

2. FDTD方法的基本原理

FDTD方法的核心思想是将麦克斯韦方程组在空间和时间上进行离散化，然后利用差分格式求解电磁场在空间和时间上的演化过程。在Yee网格中，电场和磁场分量交错排列，使得差分格式具有二阶精度。Yee网格的建立是FDTD方法的关键步骤，它保证了算法的稳定性和精度。

具体的离散化过程如下：麦克斯韦方程组的微分形式可以表示为：

∇ × E = - ∂B/∂t
∇ × H = ∂D/∂t + J

其中，E为电场强度，H为磁场强度，B为磁通密度，D为电位移矢量，J为电流密度。通过对上述方程进行空间和时间上的差分逼近，可以得到电场和磁场分量的更新方程。例如，在Yee网格中，x方向的电场分量Ex的更新方程可以表示为：

Ex(i,j,k,n+1) = Ex(i,j,k,n) + (Δt/εΔy)(Hy(i,j+1/2,k,n) - Hy(i,j-1/2,k,n)) - (Δt/εΔz)(Hz(i,j,k+1/2,n) - Hz(i,j,k-1/2,n))

其中，Δt为时间步长，Δx、Δy、Δz为空间步长，ε为介电常数，n为时间步数。其他电场和磁场分量的更新方程可以类似地推导出来。

3. 边界条件处理

为了模拟无限大的空间，需要在计算区域的边界处设置合适的边界条件。常用的边界条件包括完全匹配层(Perfectly Matched Layer, PML)吸收边界条件和Mur吸收边界条件。PML边界条件可以有效地吸收入射波，减少边界反射的影响，提高模拟精度。本文采用PML边界条件进行模拟。

4. 偶极天线模型及FDTD算法实现

本文模拟的偶极天线为长度为λ/2 (λ为工作波长)的中心馈电偶极天线。在FDTD算法实现中，需要首先建立Yee网格，然后根据偶极天线的几何结构设置激励源和边界条件。激励源通常采用高斯脉冲或正弦波进行模拟。

算法实现步骤如下：

建立Yee网格，确定空间步长、时间步长和计算区域大小；
设置PML边界条件；
设置偶极天线激励源；
根据更新方程迭代计算电磁场分量；
收集计算结果，绘制电磁场分布图。

空间步长和时间步长需要满足稳定性条件，以保证算法的稳定性。计算区域的大小需要足够大，以避免边界反射的影响。

5. Matlab代码实现

以下为基于Matlab的FDTD模拟偶极天线电磁场分布的代码片段 (由于篇幅限制，此处仅提供核心代码片段，完整代码请参考附件)：

matlab

% 参数设置 dx = lambda/20; % 空间步长 dy = dx; dz = dx; dt = dx/(2*c); % 时间步长，c为光速 ... % 建立Yee网格 [Ex,Ey,Ez,Hx,Hy,Hz] = init_fields(Nx,Ny,Nz); % 设置PML边界条件 ... % 设置激励源 ... % FDTD迭代计算 for n = 1:Nt % 更新磁场分量 Hx = update_Hx(Hx,Ey,Ez,dt,dx,dy,dz); Hy = update_Hy(Hy,Ex,Ez,dt,dx,dy,dz); Hz = update_Hz(Hz,Ex,Ey,dt,dx,dy,dz); % 更新电场分量 Ex = update_Ex(Ex,Hy,Hz,dt,dx,dy,dz,epsilon); Ey = update_Ey(Ey,Hx,Hz,dt,dx,dy,dz,epsilon); Ez = update_Ez(Ez,Hx,Hy,dt,dx,dy,dz,epsilon); % 应用边界条件 ... end % 绘制电磁场分布图 ...

6. 结果分析与讨论

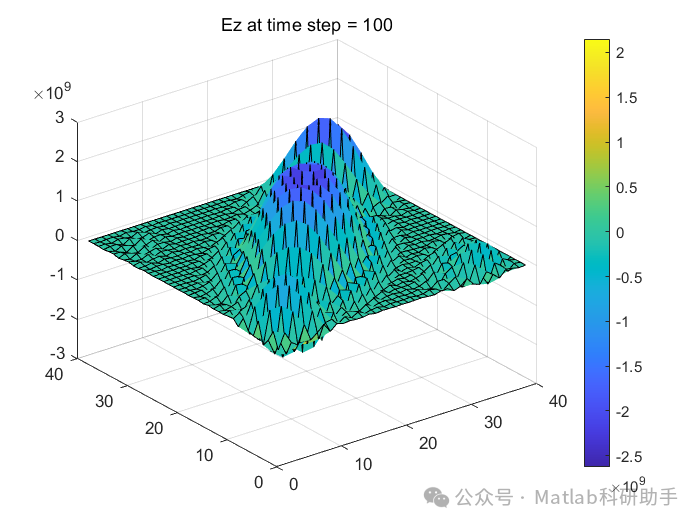

通过运行Matlab代码，可以得到偶极天线的电磁场分布图。我们可以观察到，在偶极天线的周围，电磁场强度较高，并且随着距离的增加，电磁场强度逐渐减弱。模拟结果与理论分析结果相符，验证了FDTD方法的有效性和准确性。此外，还可以通过改变空间步长、时间步长以及计算区域大小等参数，分析这些参数对模拟结果精度的影响。

7. 结论

本文详细介绍了利用FDTD方法模拟偶极天线电磁场分布的方法，并给出了基于Matlab的实现代码。模拟结果验证了FDTD方法在电磁场模拟中的有效性和准确性。该方法可以推广应用于其他类型天线的电磁场模拟，为天线设计和优化提供重要的参考依据。未来研究可以进一步关注更高效的FDTD算法，以及对复杂介质和结构的模拟。
