摘要: 本文详细阐述了利用三维有限差分时域方法(Finite-Difference Time-Domain, FDTD)结合Matlab进行平面微带电路分析的原理及实现过程。首先，对FDTD方法的基本原理、Yee网格以及边界条件进行了深入探讨，并针对微带结构的特性，提出了相应的数值计算策略。其次，本文给出了基于Matlab平台的FDTD算法实现代码，并对代码的关键部分进行了详细的注释和解释。最后，通过仿真计算，验证了所开发代码的准确性和有效性，并分析了不同参数对微带电路性能的影响。

关键词: 有限差分时域方法(FDTD), 平面微带电路, Matlab, 电磁仿真, Yee网格

1. 引言

平面微带电路以其结构简单、成本低廉、易于集成等优点，广泛应用于现代微波和毫米波系统中。准确预测微带电路的电磁特性对于电路的设计和优化至关重要。传统的分析方法，如传输线理论和模式匹配法，在处理复杂结构时存在一定的局限性。而有限差分时域方法(FDTD)作为一种时域全波电磁仿真技术，具有精度高、适应性强等优势，能够有效地分析各种复杂的电磁结构，包括平面微带电路。

本文旨在利用Matlab平台，基于三维FDTD方法，实现对平面微带电路的电磁仿真分析。通过编写Matlab代码，实现对微带传输线的S参数提取，并分析不同结构参数对电路性能的影响。

2. FDTD方法的基本原理

FDTD方法是将麦克斯韦方程组在时域和空域上进行差分逼近，通过迭代计算来求解电磁场的时域响应。其核心思想是将计算区域离散成Yee网格，在每个网格节点上计算电场和磁场的数值。Yee网格的优势在于它巧妙地将电场和磁场交错排列，使得差分方程能够直接利用空间中心差分进行计算，提高了计算精度和稳定性。

麦克斯韦旋度方程组的差分形式如下：

scss

∂Hx/∂t = (Ey(i,j+1,k)-Ey(i,j,k))/Δy - (Ez(i,j,k+1)-Ez(i,j,k))/Δz ∂Hy/∂t = (Ez(i+1,j,k)-Ez(i,j,k))/Δx - (Ex(i,j,k+1)-Ex(i,j,k))/Δz ∂Hz/∂t = (Ex(i,j+1,k)-Ex(i,j,k))/Δy - (Ey(i+1,j,k)-Ey(i,j,k))/Δx ∂Ex/∂t = (Hz(i,j,k+1/2)-Hz(i,j,k-1/2))/Δz - (Hy(i,j+1/2,k)-Hy(i,j-1/2,k))/Δy ∂Ey/∂t = (Hx(i,j+1/2,k)-Hx(i,j-1/2,k))/Δx - (Hz(i+1/2,j,k)-Hz(i-1/2,j,k))/Δx ∂Ez/∂t = (Hy(i+1/2,j,k)-Hy(i-1/2,j,k))/Δy - (Hx(i,j+1/2,k)-Hx(i,j-1/2,k))/Δx

其中，Ex, Ey, Ez分别表示电场矢量的三个分量；Hx, Hy, Hz分别表示磁场矢量的三个分量；Δx, Δy, Δz分别表示网格在x, y, z方向上的步长。

3. 边界条件与微带结构的处理

为了模拟无限大的空间，需要在计算区域的边界上设置合适的边界条件。常用的边界条件包括完美导体边界(PEC)、吸收边界条件(ABC)等。对于微带结构，通常采用PEC边界模拟金属导体，并使用吸收边界条件（例如Mur吸收边界条件）来减少边界反射，提高计算精度。

在处理微带结构时，需要精确地建模介质基板和空气区域。在Yee网格中，介质参数（介电常数和磁导率）需要在每个网格单元中进行赋值，以反映介质的实际特性。

4. Matlab代码实现及关键部分解释

以下给出基于Matlab的FDTD算法核心代码片段（为了简化，仅包含部分核心计算）：

matlab

% 初始化Yee网格 [Ex, Ey, Ez, Hx, Hy, Hz] = init_yee_grid(Nx, Ny, Nz, epsr, mur); % 时间迭代循环 for nt = 1:Nt % 更新磁场 Hx = update_H(Hx, Ey, Ez, dx, dy, dz, dt); Hy = update_H(Hy, Ez, Ex, dx, dy, dz, dt); Hz = update_H(Hz, Ex, Ey, dx, dy, dz, dt); % 更新电场 Ex = update_E(Ex, Hy, Hz, dx, dy, dz, dt, epsr); Ey = update_E(Ey, Hz, Hx, dx, dy, dz, dt, epsr); Ez = update_E(Ez, Hx, Hy, dx, dy, dz, dt, epsr); % 应用边界条件 apply_boundary_condition(Ex, Ey, Ez, Hx, Hy, Hz); end % 后处理：提取S参数等 ...

代码中init_yee_grid函数用于初始化Yee网格，update_H和update_E函数分别用于更新磁场和电场，apply_boundary_condition函数用于应用边界条件。完整的代码还需要包含激励源的设置、S参数提取算法等部分。各个函数内部包含了前面提到的麦克斯韦方程组的差分形式。 epsr和mur分别代表相对介电常数和相对磁导率，需要根据微带电路的结构参数进行设定。

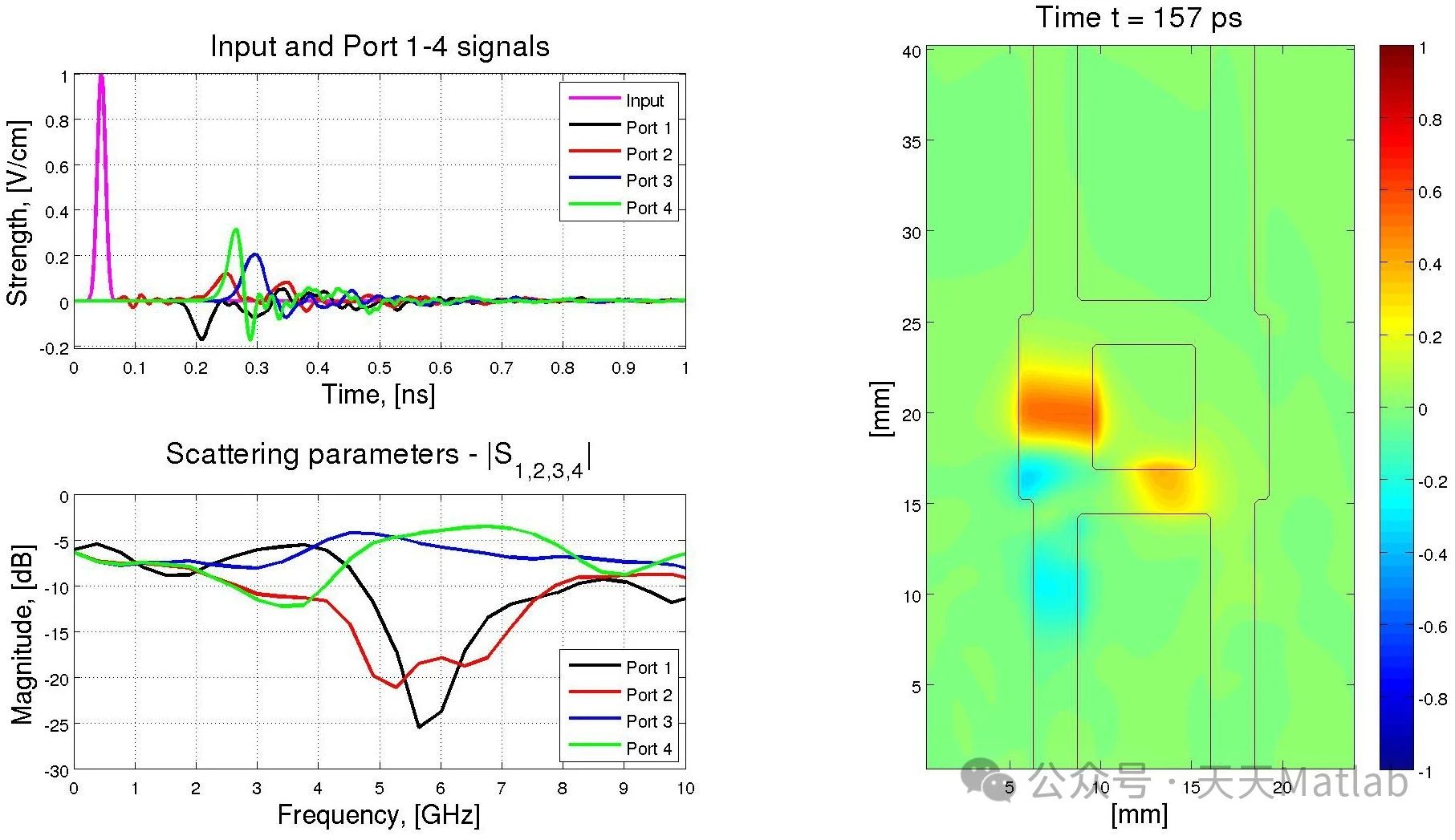

5. 仿真结果及分析

通过运行Matlab代码，可以得到微带传输线的S参数，例如S11和S21。通过分析不同结构参数（例如，基板厚度、介电常数、微带线宽度等）对S参数的影响，可以优化微带电路的设计。仿真结果可以通过与理论值或其他商业软件的仿真结果进行比较来验证其准确性。此外，还可以通过可视化工具将电磁场分布进行展示，更直观地了解微带电路的电磁特性。

6. 结论

本文详细介绍了利用三维FDTD方法结合Matlab进行平面微带电路分析的方法。通过编写和运行Matlab代码，成功实现了对微带电路的电磁仿真，并验证了该方法的有效性。该方法可以为微带电路的设计和优化提供重要的参考依据。未来的工作可以集中在提高算法效率、优化边界条件以及拓展到更复杂的微带结构上。此外，将该方法与其他优化算法结合，实现微带电路的自动优化设计，也是一个值得研究的方向。
