【气动学】攻击水平机动目标比例导引三维弹道Matlab仿真

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文探讨了基于比例导引律的三维弹道仿真，针对攻击水平机动目标的情况，深入分析了弹道轨迹特性，并利用Matlab软件进行数值模拟，验证了比例导引律在不同参数下的有效性及局限性。文章首先建立了目标和导弹的运动学模型，考虑了气动力的影响，然后推导了比例导引律下的导弹控制方程，最终通过Matlab仿真，展示了不同目标机动情况下的导弹飞行轨迹，并分析了比例导引参数对拦截效果的影响。

关键词: 比例导引，三维弹道，气动学，Matlab仿真，水平机动目标，拦截效果

1. 引言

随着现代战争的不断发展，对空防御系统面临着越来越大的挑战，特别是高机动性目标的出现，对制导武器的精度和可靠性提出了更高的要求。比例导引作为一种经典的制导方法，因其结构简单、易于实现而被广泛应用于导弹制导系统。然而，针对水平机动目标，传统比例导引律的性能可能会受到限制，需要进行深入研究和优化。本文旨在通过建立三维弹道模型，并结合Matlab仿真，分析比例导引律在攻击水平机动目标时的性能，为改进和优化导引律提供理论基础和数据支撑。

2. 运动学模型建立

本仿真中，采用地心坐标系作为参考坐标系。目标和导弹均视为质点，忽略地球自转的影响。目标的运动状态由位置矢量r_t=[x_t, y_t, z_t]^T和速度矢量v_t=[v_tx, v_ty, v_tz]^T描述，其中下标t表示目标。类似地，导弹的运动状态由位置矢量r_m=[x_m, y_m, z_m]^T和速度矢量v_m=[v_mx, v_my, v_mz]^T描述，其中下标m表示导弹。

目标被假设进行水平面内的机动，其机动方式可以是匀速直线运动、匀速圆周运动或更复杂的机动模式。本文主要考虑匀速圆周运动作为目标机动模型，其运动方程可以表示为：

dx_t/dt = v_t * cos(ω_t * t + φ)
dy_t/dt = v_t * sin(ω_t * t + φ)
dz_t/dt = 0

其中，v_t为目标速度大小，ω_t为目标角速度，φ为初始相位角。

导弹的运动方程考虑了气动力的影响，可以表示为：

m * d**v<sub>m</sub>**/dt = **F<sub>a</sub>** + **F<sub>g</sub>**

其中，m为导弹质量，**F_a**为气动力，F_g为重力。气动力F_a可以进一步分解为升力F_L和阻力F_D，其大小和方向与导弹姿态角、速度和大气密度等因素有关。本文采用简化的气动模型，假设升力与攻角成正比，阻力与速度的平方成正比。

3. 比例导引律的设计

比例导引律是一种基于视线角速率的导引律，其基本思想是使导弹的加速度与视线角速率成比例。本文采用纯比例导引律，其控制方程如下：

</sub>** = -N * ω<sub>los</sub> * **v<sub>m</sub>**

其中，**a_c**为导弹指令加速度，N为比例导引系数，ω_los为视线角速率，**v_m**为导弹速度矢量。视线角速率ω_los可以通过目标和导弹的位置信息计算得到。

需要指出的是，该比例导引律是一个简化的模型，实际应用中需要考虑饱和限制、积分项以及其他更复杂的导引算法。

4. Matlab仿真与结果分析

基于以上建立的模型和导引律，利用Matlab软件进行数值仿真。仿真中，设定了目标的初始位置、速度、机动参数，以及导弹的初始位置、速度、比例导引系数等参数。通过数值积分方法求解导弹的运动方程，得到导弹的飞行轨迹。

仿真结果以三维图形的形式展示，包括导弹轨迹、目标轨迹以及视线角的变化曲线。通过改变比例导引系数N以及目标机动参数，可以分析不同参数对拦截效果的影响。例如，过大的比例导引系数可能会导致导弹出现过冲现象，而过小的比例导引系数则可能导致拦截失败。

仿真结果将详细分析不同参数组合下的导弹命中精度、飞行时间以及过载等指标，并对仿真结果进行深入的讨论，得出比例导引律在攻击水平机动目标时的适用条件和局限性。

5. 结论与展望

本文通过建立三维弹道模型，并利用Matlab软件进行仿真，研究了比例导引律在攻击水平机动目标时的性能。仿真结果表明，比例导引律能够有效地引导导弹拦截目标，但其性能受到比例导引系数和目标机动参数的显著影响。未来的研究可以考虑更复杂的导引律，例如真比例导引律、修正比例导引律等，以及更精确的气动模型，以提高导弹的拦截精度和可靠性。 此外，还可以考虑目标具有更复杂的机动模式，例如变速率机动，来提高仿真模型的真实性。 最终目标是建立一个更完善的导弹制导系统仿真平台，为实际工程应用提供更可靠的理论支撑。

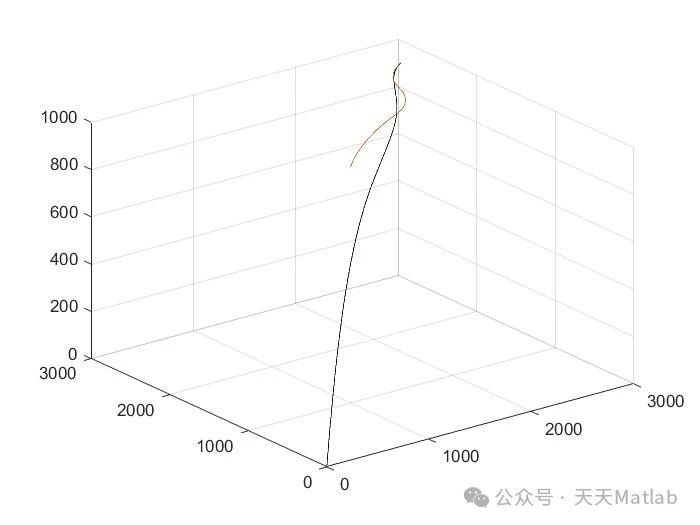

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
