🔥 内容介绍
1. 概述
路径规划是移动机器人领域的核心问题之一，其目的是为机器人规划出一条从起点到目标点的安全、高效的路径。在实际应用中，机器人通常需要在复杂的环境中运动，例如存在多个障碍物、动态环境等。针对此类问题，人工势场算法作为一种简单、直观的路径规划方法，近年来得到了广泛的应用。
本文将重点介绍如何利用人工势场算法实现多个移动机器人多障碍路径规划。首先，我们将对人工势场算法进行理论分析，阐述其基本原理和优缺点。随后，我们将给出具体的算法实现步骤和MATLAB代码，并以实例演示其应用。最后，我们将对该算法进行总结和展望，探讨其局限性和未来研究方向。
2. 人工势场算法原理
人工势场算法将移动机器人的运动环境抽象为一个势场，其中目标点为吸引点，障碍物为排斥点。机器人受到来自目标点的吸引力和来自障碍物的排斥力的作用，最终沿着势场梯度下降的方向移动。

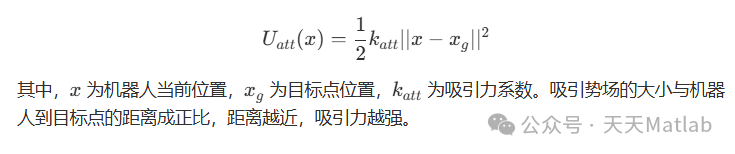

2.1 吸引势场
吸引势场通常采用二次函数形式，其表达式如下：

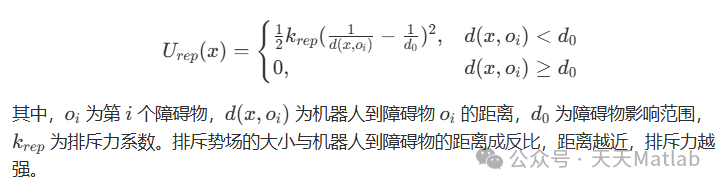

2.2 排斥势场
排斥势场通常采用高斯函数形式，其表达式如下：

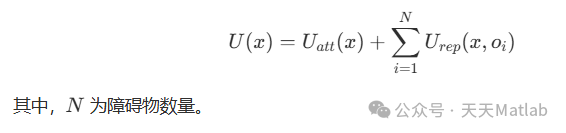

2.3 总势场
机器人受到的总势场为吸引势场和排斥势场的叠加：
2.4 算法流程
-
初始化机器人位置和目标点位置。
-
计算机器人当前位置的总势场。
-
计算总势场的梯度。
-
沿着梯度下降的方向移动机器人。
-
重复步骤 2-4，直到机器人到达目标点或陷入局部最小值。
3. 多机器人路径规划
对于多个机器人进行路径规划，需要考虑机器人之间的相互作用。一种常见的做法是引入斥力项，用于避免机器人之间发生碰撞。

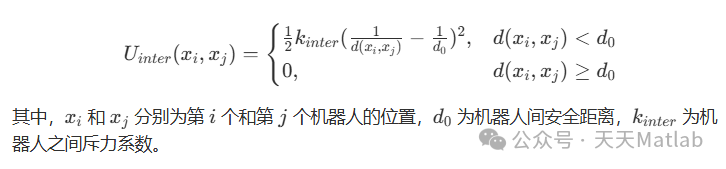

3.1 机器人之间斥力
类似于障碍物排斥势场，我们可以定义机器人之间的斥力势场：

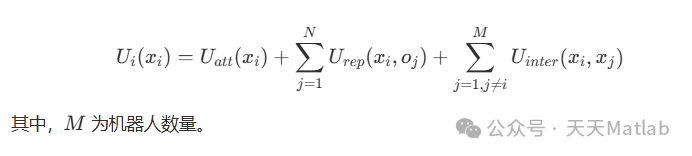

3.2 多机器人总势场
每个机器人的总势场包含吸引势场、障碍物排斥势场和机器人之间斥力势场：
4. MATLAB代码实现
while true
% 计算总势场
potential_field = zeros(size(robot_position));
for i = 1:size(robot_position, 1)
% 吸引势场
potential_field(i, :) = potential_field(i, :) + 0.5 * k_att * (robot_position(i, :) - target_position(i, :)).^2;
% 障碍物排斥势场
for j = 1:size(obstacle, 1)
distance = norm(robot_position(i, :) - obstacle(j, :));
if distance < d_0
potential_field(i, :) = potential_field(i, :) + 0.5 * k_rep * ((1 / distance) - (1 / d_0)).^2;
end
end
% 机器人之间斥力势场
for j = 1:size(robot_position, 1)
if i ~= j
distance = norm(robot_position(i, :) - robot_position(j, :));
if distance < 2 * robot_radius + d_0
potential_field(i, :) = potential_field(i, :) + 0.5 * k_inter * ((1 / distance) - (1 / (2 * robot_radius + d_0))).^2;
end
end
end
end
% 计算梯度
gradient = -gradient(potential_field);
% 更新机器人位置
robot_position = robot_position + dt * gradient;
% 更新路径
for i = 1:size(robot_position, 1)
path{i} = [path{i}; robot_position(i, :)];
end
% 检查是否到达目标点
if all(norm(robot_position - target_position) < 0.1)
break;
end
end
% 绘制路径
figure;
hold on;
plot(obstacle(:, 1), obstacle(:, 2), 'r*'); % 绘制障碍物
for i = 1:size(robot_position, 1)
plot(path{i}(:, 1), path{i}(:, 2)); % 绘制路径
end
plot(start_position(:, 1), start_position(:, 2), 'bo'); % 绘制起点
plot(target_position(:, 1), target_position(:, 2), 'go'); % 绘制目标点
axis equal;
title('多机器人路径规划');
xlabel('X');
ylabel('Y');
legend('障碍物', '路径', '起点', '目标点');
hold off;
5. 总结与展望
人工势场算法是一种简单、直观的路径规划方法，其优点在于易于实现，计算量较小，能够快速生成路径。但是，该算法也存在一些局限性，例如容易陷入局部最小值，无法处理动态障碍物等。
未来研究方向可以集中在以下几个方面：
-
改进算法: 可以采用一些优化算法，例如遗传算法、粒子群优化算法等，来避免局部最小值问题。
-
扩展功能: 可以将人工势场算法与其他路径规划方法结合，例如 A* 算法、RRT 算法等，以处理更复杂的场景。
-
应用拓展: 可以将人工势场算法应用到其他领域，例如无人驾驶、机器人足球等。
总而言之，人工势场算法在移动机器人路径规划领域具有广泛的应用前景，需要不断对其进行改进和完善，以适应更复杂的场景需求。

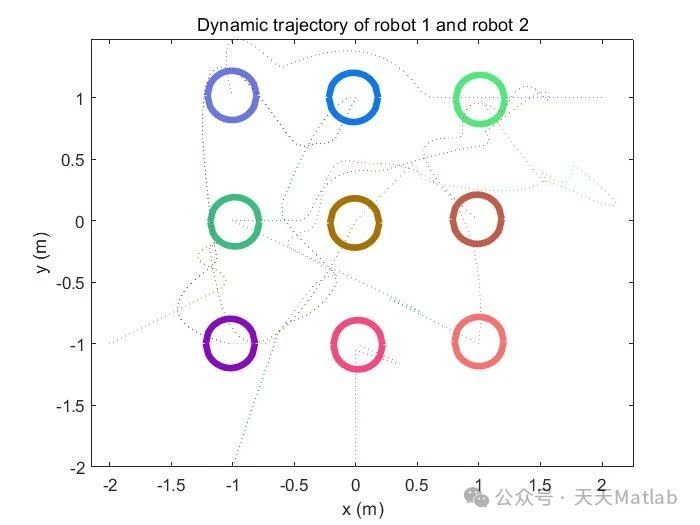

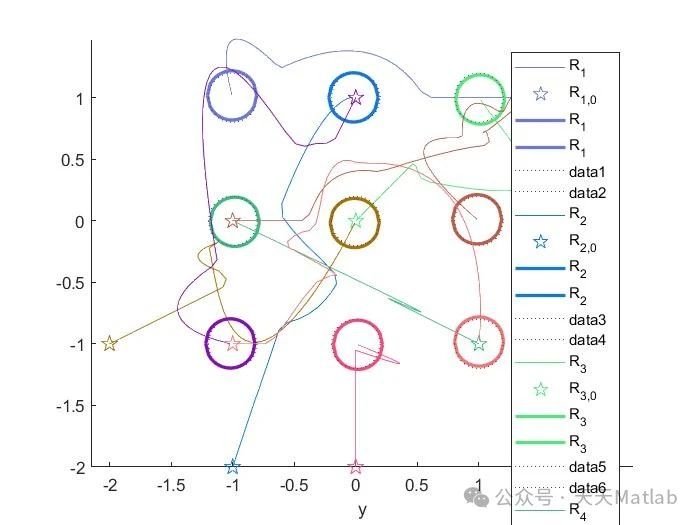

⛳️ 运行结果
🔗 参考文献
[1] 欧阳鑫玉,杨曙光.基于势场栅格法的移动机器人避障路径规划[J].控制工程, 2014, 21(1):4.DOI:10.3969/j.issn.1671-7848.2014.01.031.
[2] 王帅,连翠玲,赵旭.基于人工势场法的移动机器人路径规划研究[J].河北省科学院学报, 2011, 28(4):3.DOI:10.3969/j.issn.1001-9383.2011.04.017.
