一、简介
元胞自动机(CA)是一种用来仿真局部规则和局部联系的方法。典型的元胞自动机是定义在网格上的，每一个点上的网格代表一个元胞与一种有限的状态。变化规则适用于每一个元胞并且同时进行。典型的变化规则，决定于元胞的状态，以及其( 4 或 8 )邻居的状态。
1 对元胞自动机的初步认识
元胞自动机(CA)是一种用来仿真局部规则和局部联系的方法。典型的元
胞自动机是定义在网格上的，每一个点上的网格代表一个元胞与一种有限的状
态。变化规则适用于每一个元胞并且同时进行。
2 元胞的变化规则&元胞状态
典型的变化规则，决定于元胞的状态，以及其( 4 或 8 )邻居的状态。
3 元胞自动机的应用
元胞自动机已被应用于物理模拟，生物模拟等领域。
4 元胞自动机的matlab编程
结合以上，我们可以理解元胞自动机仿真需要理解三点。一是元胞，在matlab中可以理解为矩阵中的一点或多点组成的方形块，一般我们用矩阵中的一点代表一个元胞。二是变化规则，元胞的变化规则决定元胞下一刻的状态。三是元胞的状态，元胞的状态是自定义的，通常是对立的状态，比如生物的存活状态或死亡状态，红灯或绿灯，该点有障碍物或者没有障碍物等等。
二、源代码
clear all
%build the GUI
%define the plot button
plotbutton=uicontrol('style','pushbutton',...
'string','Run', ...
'fontsize',12, ...
'position',[100,400,50,20], ...
'callback', 'run=1;');
%define the stop button
erasebutton=uicontrol('style','pushbutton',...
'string','Stop', ...
'fontsize',12, ...
'position',[200,400,50,20], ...
'callback','freeze=1;');
%define the Quit button
quitbutton=uicontrol('style','pushbutton',...
'string','Quit', ...
'fontsize',12, ...
'position',[300,400,50,20], ...
'callback','stop=1;close;');
number = uicontrol('style','text', ...
'string','1', ...
'fontsize',12, ...
'position',[20,400,50,20]);
%CA setup
n=100; %数据初始化
stepnumber=1;
z=zeros(2,n); %元胞个数
%%%%%%%%%%%%%%%%%%%%统计数据%%%%%%%%%%%%%%%%%%%%%%%%%%%%
CarNum=0;
PCar=0.2;
vav=0;
Vrec=zeros(1,1000);
x=1; %记录速度和车辆位置
memor_cells1=zeros(100,n);
memor_v1=zeros(100,n);
y=1; %记录速度和车辆位置
memor_cells2=zeros(100,n);
memor_v2=zeros(100,n);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
z(1,:)=roadstart(z(1,:),2); %道路状态初始化，路段上随机分布2辆
z(2,:)=roadstart(z(2,:),8); %道路状态初始化，路段上随机分布8辆
cells=z;
vmax=5; %最大速度
vav=3;
v=zeros(2,n); %元胞个数
v(1,:)=speedstart(cells(1,:),vmax+2); %速度初始化
v(2,:)=speedstart(cells(2,:),vav); %速度初始化
imh=imshow(cells); %初始化图像白色有车，黑色空元胞
set(imh, 'erasemode', 'none')
axis equal
axis tight
stop=0; %wait for a quit button push
run=0; %wait for a draw
freeze=0; %wait for a freeze(冻结)
while (stop==0)
if(run==1)
a=searchleadcar(cells(1,:));
b=searchlastcar(cells(1,:));
[cells(1,:),v(1,:),CarNum]=border_control(cells(1,:),a,b,v(1,:),vmax,CarNum,PCar);
i=searchleadcar(cells(1,:)); %搜索首车位置
for j=1:i
if i-j+1==n
[z(1,:),v(1,:)]=leadcarupdate(z(1,:),v(1,:));
continue;
else
%======================================加速、减速、随机慢化
if cells(1,i-j+1)==0; %判断当前位置是否非空
continue;
else v(1,i-j+1)=min(v(1,i-j+1)+1,vmax); %加速
%=================================减速
k=searchfrontcar((i-j+1),cells(1,:)); %搜素前方首个非空元胞位置
if k==0; %确定与前车之间的元胞数
d=n-(i-j+1);
else
d=k-(i-j+1)-1;
end
k2=searchfrontcar((i-j+1),cells(2,:)); %搜素右前方首个非空元胞位置
if k2==0; %确定与前车之间的元胞数
d2=n-(i-j+1);
else
d2=k2-(i-j+1)-1;
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
z(1,:)=roadstart(z(1,:),2); %道路状态初始化，路段上随机分布2辆
z(2,:)=roadstart(z(2,:),8); %道路状态初始化，路段上随机分布8辆
cells=z;
vmax=5; %最大速度
vav=3;
v=zeros(2,n); %元胞个数
v(1,:)=speedstart(cells(1,:),vmax+2); %速度初始化
v(2,:)=speedstart(cells(2,:),vav); %速度初始化
imh=imshow(cells); %初始化图像白色有车，黑色空元胞
set(imh, 'erasemode', 'none')
axis equal
axis tight
stop=0; %wait for a quit button push
run=0; %wait for a draw
freeze=0; %wait for a freeze(冻结)
while (stop==0)
if(run==1)
a=searchleadcar(cells(1,:));
b=searchlastcar(cells(1,:));
[cells(1,:),v(1,:),CarNum]=border_control(cells(1,:),a,b,v(1,:),vmax,CarNum,PCar);
i=searchleadcar(cells(1,:)); %搜索首车位置
for j=1:i
if i-j+1==n
[z(1,:),v(1,:)]=leadcarupdate(z(1,:),v(1,:));
continue;
else
%======================================加速、减速、随机慢化
if cells(1,i-j+1)==0; %判断当前位置是否非空
continue;
else v(1,i-j+1)=min(v(1,i-j+1)+1,vmax); %加速
%=================================减速
k=searchfrontcar((i-j+1),cells(1,:)); %搜素前方首个非空元胞位置
if k==0; %确定与前车之间的元胞数
d=n-(i-j+1);
else
d=k-(i-j+1)-1;
end
k2=searchfrontcar((i-j+1),cells(2,:)); %搜素右前方首个非空元胞位置
if k2==0; %确定与前车之间的元胞数
d2=n-(i-j+1);
else
d2=k2-(i-j+1)-1;
end
k3=searchbehindcar((i-j+1),cells(2,:)); %搜素右后方首个非空元胞位置
d3=(i-j+1)-k3;
if (v(1,i-j+1)-d>0 & d2>v(1,i-j+1) & v(2,k3)<d3 & v(1,i-j+1)>v(1,k) & i-j+1>5); %超车 规则(1、后车速度>与前车距离；2、后车速度<左前车距离;3、左后车速度<左后车距离)
v(1,i-j+1)=v(1,i-j+1);
%v(2,i-j+1)=min(v(2,i-j+1),d);
v(1,i-j+1)=randslow(v(1,i-j+1));
new_v=v(1,i-j+1);
if i-j+1+new_v<100
%更新车辆位置
z(1,i-j+1)=0;
z(2,i-j+1+new_v)=1;
%更新速度
v(1,i-j+1)=0;
v(2,i-j+1+new_v)=new_v;
else
v(1,i-j+1)=min(v(1,i-j+1),d);
v(1,i-j+1)=randslow(v(1,i-j+1));
new_v=v(1,i-j+1);
z(1,i-j+1)=0;
z(2,i-j+1+new_v)=1;
%更新速度
v(1,i-j+1)=0;
v(2,i-j+1+new_v)=new_v;
end
else %不超车，仅减速
v(1,i-j+1)=min(v(1,i-j+1),d);
%==============================%减速
%随机慢化
v(1,i-j+1)=randslow(v(1,i-j+1));
new_v=v(1,i-j+1);
%======================================加速、减速、随机慢化
%更新车辆位置
z(1,i-j+1)=0;
z(1,i-j+1+new_v)=1;
%更新速度
v(1,i-j+1)=0;
v(1,i-j+1+new_v)=new_v;
end
end
end
end- 1.
- 2.
- 3.
- 4.
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 55.
- 56.
- 57.
- 58.
- 59.
- 60.
- 61.
- 62.
- 63.
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.
- 70.
- 71.
- 72.
- 73.
- 74.
- 75.
- 76.
- 77.
- 78.
- 79.
- 80.
- 81.
- 82.
- 83.
- 84.
- 85.
- 86.
- 87.
- 88.
- 89.
- 90.
- 91.
- 92.
- 93.
- 94.
- 95.
- 96.
- 97.
- 98.
- 99.
- 100.
- 101.
- 102.
- 103.
- 104.
- 105.
- 106.
- 107.
- 108.
- 109.
- 110.
- 111.
- 112.
- 113.
- 114.
- 115.
- 116.
- 117.
- 118.
- 119.
- 120.
- 121.
- 122.
- 123.
- 124.
- 125.
- 126.
- 127.
- 128.
- 129.
- 130.
- 131.
- 132.
- 133.
- 134.
- 135.
- 136.
- 137.
- 138.
- 139.
- 140.
- 141.
- 142.
- 143.
- 144.
- 145.
- 146.
- 147.
- 148.
- 149.
- 150.
- 151.
- 152.
- 153.
- 154.
- 155.
- 156.
- 157.
- 158.
- 159.
- 160.
- 161.
- 162.
- 163.
- 164.
- 165.
- 166.
- 167.
- 168.
- 169.
- 170.
- 171.
- 172.
- 173.
- 174.
- 175.
- 176.
- 177.
- 178.
- 179.
- 180.
- 181.
- 182.
- 183.
- 184.
- 185.
- 186.
- 187.
- 188.
- 189.
- 190.

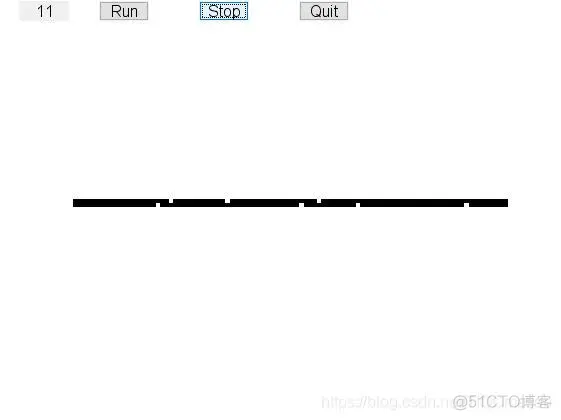

三、运行结果
