【缺陷检测】基于区域生长算法实现焊接孔隙缺陷检测matlab

一、简介

1 区域生长算法的基本思想
将有相似性质的像素点合并到一起。对每一个区域要先指定一个种子点作为生长的起点，然后将种子点周围领域的像素点和种子点进行对比，将具有相似性质的点合并起来继续向外生长，直到没有满足条件的像素被包括进来为止。这样一个区域的生长就完成了。这个过程中有几个关键的问题：
a> 给定种子点(种子点如何选取？)
种子点的选取很多时候都采用人工交互的方法实现，也有用其他方式的，比如寻找物体并提取物体内部点作为种子点。
b> 确定在生长过程中能将相邻像素包括进来的准则
灰度图像的差值；彩色图像的颜色等等。都是关于像素与像素间的关系描述。
c> 生长的停止条件

2 算法步骤 ：
a> 创建一个空白的图像(全黑)；
b> 将种子点存入vector中，vector中存储待生长的种子点；
c> 依次弹出种子点并判断种子点如周围8邻域的关系(生长规则)，相似的点则作为下次生长的种子点；
d> vector中不存在种子点后就停止生长。

二、源代码

登录后复制

clear all, close all, clc

f = imread('defective_weld.tif');

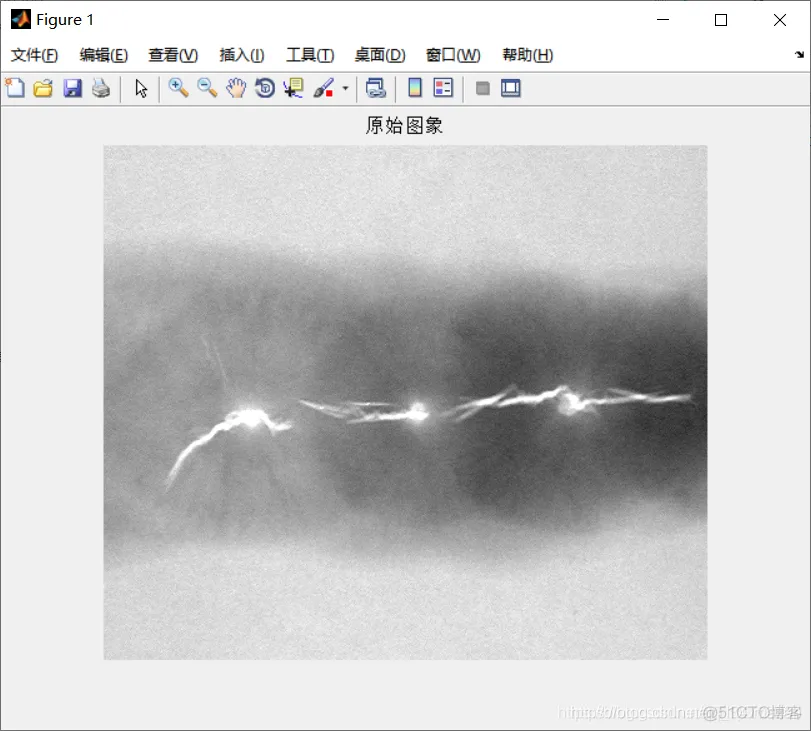

imshow(f), title('原始图象')

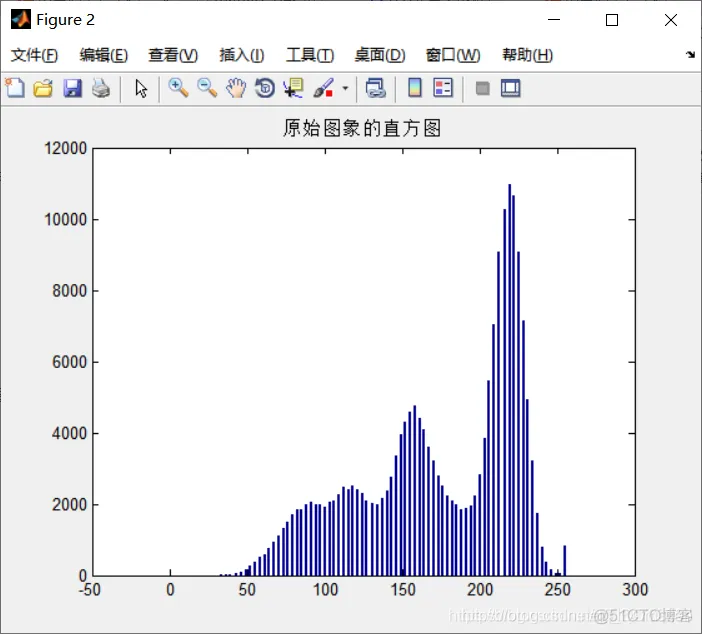

figure, [counts,x] = imhist(f); bar(x,counts), title('原始图象的直方图')

S = 255;
T = 65;
[g, NR, SI, TI] = regiongrow(f, S, T);
figure, imshow(SI), title('种子点图象')
figure, imshow(TI), title('阈值测试后的图象')
figure, imshow(g), title('8连通性分析后的图象')
bw = edge(g, 'canny');

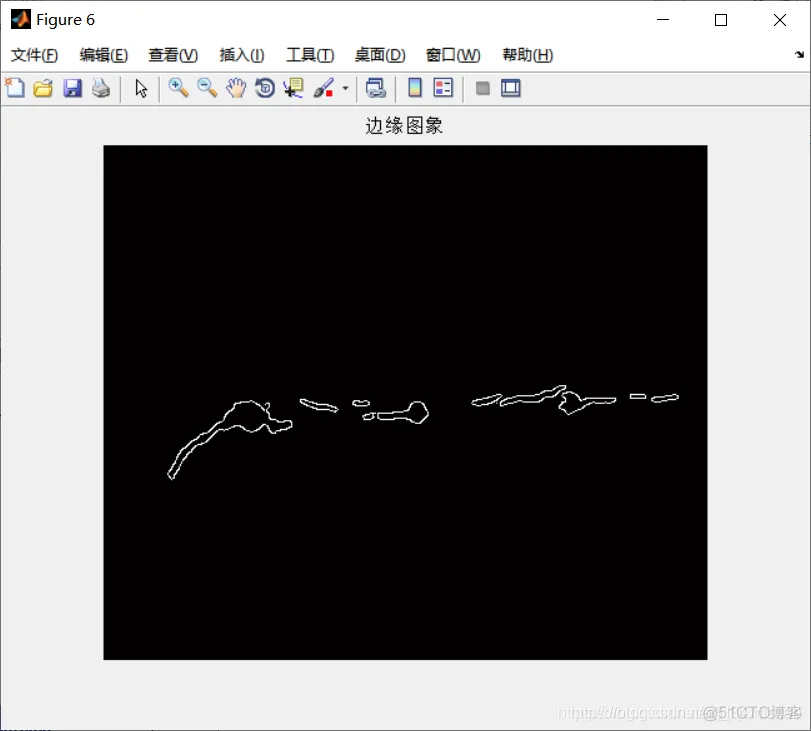

figure, imshow(bw), title('边缘图象')
ff = f;
ff(bw) = 0;
figure, imshow(ff), title('叠加图象')

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.

三、运行结果
