【图像分割】基于脉冲耦合神经网络的图像分割

最新推荐文章于 2025-04-13 19:22:27 发布

原创最新推荐文章于 2025-04-13 19:22:27 发布 · 29 阅读

CC 4.0 BY-SA版权

文章标签：

PCNN在图像融合中应用广泛
1、脉冲耦合的神经元之间有有耦合和无耦合两种形式。，有耦合的神经元之间存在能量传播，产生同步脉冲发放，从而将输入相似的神经元在同一时刻点火。
3、脉冲神经网络–第三代人工神经网络。
4、PCNN是由多个PCNN神经元构成的单层反馈型网络，因此适合实时的图像处理环境，每个神经元由三个部分组成：接受部分、调制部分、脉冲产生部分。
5、PCNN神经元的个数和像素的个数相同，它们是一一对应的。且神经元的外部刺激等于图像的灰度值或者归一化之后的灰度值。当β=0时，这时候是没有耦合的。
6、PCNN如何工作：
一、不存在耦合：
1、假设神经元的反馈输入只有外部刺激一项，Sij>0；n=0时，时间t=0；Uij(0)=Sij-Tij >0，那么神经元(i.j)输出为高电平。这里的Tij是动态门限。
2、当高电平被输出时，Tij迅速增加到设定的常数VT，VT>Sij，从而使得Sij-Tij<0,输出低电平。
3、经过步骤1、2，神经元(i,j)输出了一个脉冲，这称为点火一次。在门限值Tij从VT衰减到Sij期间，神经元(i，j)是一直保持低电平的，而后当Uij>0时，重新点火，如此往复下去。

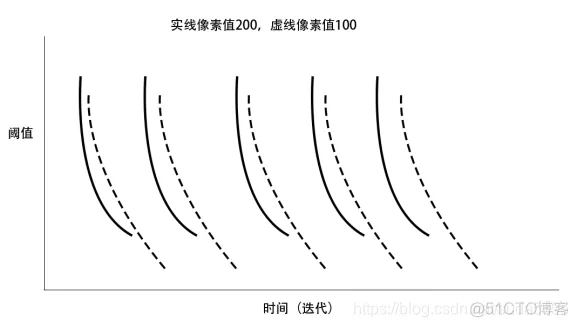

于是，神经元(i,j)的运行是这样的，在外部刺激Sij的作用下，以频率发送脉冲，频率为：【图像分割】基于脉冲耦合神经网络的图像分割_图像处理
。所以，灰度值越大，点火频率就越高。，不同灰度值输入的神经元也会在不同的时刻被点火，而输入相同的神经元将在同一时间被点火。
4、经过1,2,3步之后，PCNN就把图像变成了一个和时间相关的点火图了。【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_02 二、存在耦合：
当β/=0时，神经元是否点火要受周围神经元的影响。

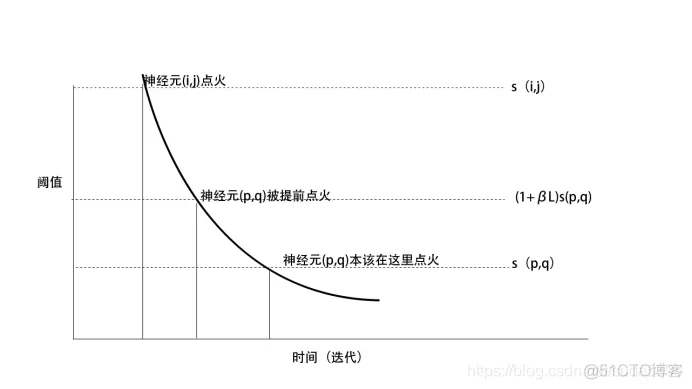

1、假设这里有一个强刺激神经元(i,j)，在第n次迭代点火的时候，它的邻近神经元(p,n)，其刺激spq由spq变为(1+βLpq)spq,【Lpq是神经元内部参数之一，连接输入】也就是神经元(p,q)的刺激被提高了。
2、如果此时，更新的spq大于阈值T，这会导致神经元(p,q)在第n次迭代的时候被提前点火。这个过程称为神经元(p.q)被神经元(i,j)捕获。
3、如此，当链接强度β和链接输入L越大，和神经元(i,j)同步点火的神经元就越多。那么，像素值越接近，就越容易被捕获。
4、于是，在存在耦合的情况下，耦合的神经元很有可能会出现集体的点火行为，发放同步脉冲：总结为空间近邻、强度相似的神经元倾向于在同一时刻点火。
5、这时PCNN的点火图就是有特征地将图像变成时间轴的点火图。【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_03 PCNN的特性：1、构成PCNN系统的每一个神经元是动态的
2、PCNN不需要训练，是强自适应系统。

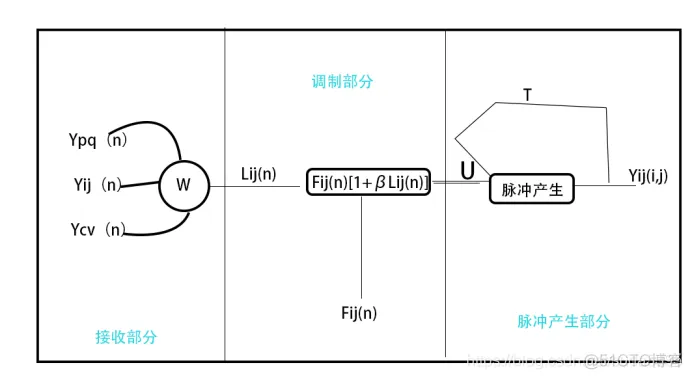

最后回顾一下PCNN的神经元结构：【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_04 【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_05 【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_06 【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_07 【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_08 【图像分割】基于脉冲耦合神经网络的图像分割_图像处理_09

M,W为权值；F，L，T分别是反馈，链接，阈值的意义；V是放大系数，a是常数，U是内部行为，Y是输出，S是外部刺激(像素值)。

function [Edge,Numberofaera]=pcnn(X)
% 功能：采用PCNN算法进行边缘检测
% 输入：X—输入的灰度图像
% 输出：Edge—检测到的       Numberofaera—表明了在各次迭代时激活的块区域
X=imread('lena.JPG');
figure(1);
imshow(X);
X=double(X);
% 设定权值
Weight=[0.07 0.1 0.07;0.1 0 0.1;0.07 0.1 0.07];
WeightLI2=[-0.03 -0.03 -0.03;-0.03 0 -0.03;-0.03 -0.03 -0.03];
d=1/(1+sum(sum(WeightLI2)));
%%%%%%测试权值%%%%%%
WeightLI=[-0.03 -0.03 -0.03;-0.03 0.5 -0.03;-0.03 -0.03 -0.03];
d1=1/(sum(sum(WeightLI)));
%%%%%%%%%%%%%%%%%%
Beta=0.4;
Yuzhi=245;
%衰减系数
Decay=0.3;
[a,b]=size(X);
V_T=0.2;
%门限值
Threshold=zeros(a,b);
S=zeros(a+2,b+2);
Y=zeros(a,b);
%点火频率
Firate=zeros(a,b);
n=1;

   imshow(Firate);
%%%%%%子函数 %%%%%%%
function Y=Jiabian(X)
[m,n]=size(X);
Y=zeros(m+2,n+2);
for i=1:m+2
    for j=1:n+2
        if i==1&j~=1&j~=n+2
            Y(i,j)=X(1,j-1);
        elseif j==1&i~=1&i~=m+2
            Y(i,j)=X(i-1,1);
        elseif i~=1&j==n+2&i~=m+2
            Y(i,j)=X(i-1,n);
        elseif i==m+2&j~=1&j~=n+2
            Y(i,j)=X(m,j-1);
        elseif i==1&j==1
            Y(i,j)=X(i,j);
        elseif i==1&j==n+2
            Y(i,j)=X(1,n);
        elseif i==(m+2)&j==1
            Y(i,j)=X(m,1);
        elseif i==m+2&j==n+2
            Y(i,j)=X(m,n);
        else
            Y(i,j)=X(i-1,j-1);
        end
    end
end
%%%%%%子函数%%%%%%
function Y=Bianhuan(X)
[m,n]=size(X);
Y=zeros(m+2,n+2);
for i=1:m+2
    for j=1:n+2
        if i==1|j==1|i==m+2|j==n+2
            Y(i,j)=0;
        else
            Y(i,j)=X(i-1,j-1);
        end
    end
end
%%%%%%子函数%%%%%%
function Y=judge_edge(X,n)
%X:每次迭代后PCNN输出的二值图像，如何准确判断边界点是关键
[a,b]=size(X);
T=Jiabian(X);
Y=zeros(a,b);
W=zeros(a,b);
for i=2:a+1
    for j=2:b+1
        if (T(i,j)==1)&((T(i-1,j)==0&T(i+1,j)==0)|(T(i,j-1)==0&T(i,j+1)==0)|(T(i-1,j-1)==0&T(i+1,j+1)==0)|(T(i+1,j-1)==0&T(i-1,j+1)==0))
            Y(i-1,j-1)=-n;
        end
    end
end
