【路径规划】一种带交叉因子的双向寻优粒子群栅格地图路径规划

最新推荐文章于 2023-12-22 09:21:23 发布

原创最新推荐文章于 2023-12-22 09:21:23 发布 · 40 阅读

CC 4.0 BY-SA版权

针对传统粒子群算法易早熟、精度低、后期收敛速度慢等问题,结合反向学习理论,提出了一种基于交叉因子的双向寻优粒子群优化算法(CBMPSO)。该算法使初始种群在搜索区域均匀分布,计算粒子及其反向粒子的适应值,取最优作为初始种群;迭代过程增加对全局最差粒子的跟踪,随机开启基于交叉因子的双向学习机制。对几种典型函数的测试结果表明,CBMPSO算法的寻优能力及收敛速度有了显著提高,并且能够有效避免早熟收敛问题。

clc;
close all
clear
load('data4.mat')
S=(S_coo(2)-0.5)*num_shange+(S_coo(1)+0.5);%起点对应的编号
E=(E_coo(2)-0.5)*num_shange+(E_coo(1)+0.5);%终点对应的编号

PopSize=20;%种群大小
OldBestFitness=0;%旧的最优适应度值
gen=0;%迭代次数
maxgen =100;%最大迭代次数

c1=0.5;%认知系数
c2=0.7;%社会学习系数
c3=0.2;%反向因子
w=0.96;%惯性系数
%%
%初始化路径
w_min=0.5;
w_max=1;
Group=ones(num_point,PopSize);  %种群初始化
flag=1;
%% 初始化粒子群位置
for i=1:PopSize
    p_lin=randperm(num_point)';%随机生成1*400不重复的行向量
     %% 将起点编号放在首位
        index=find(p_lin==S);
        lin=p_lin(1);
        p_lin(1)=p_lin(index);
        p_lin(index)=lin;
        Group(:,i)=p_lin;
        %%将每个个体进行合理化处理
        [Group(:,i),flag]=deal_fun(Group(:,i),num_point,liantong_point,E,num_shange);
         fangxiang_Group(:,i)=fangxiang(Group(:,i),c3);%方向粒子数量
    while flag==1%如处理不成功，则初始化个体，重新处理
        %% 将起点编号放在首位
        index=find(p_lin==S);
        lin=p_lin(1);
        p_lin(1)=p_lin(index);
        p_lin(index)=lin;
        Group(:,i)=p_lin;
        fangxiang_Group(:,i)=p_lin;
        %%将每个个体进行合理化处理
        [Group(:,i),flag]=deal_fun(Group(:,i),num_point,liantong_point,E,num_shange);
         [fangxiang_Group(:,i),flag]=deal_fun(fangxiang_Group(:,i),num_point,liantong_point,E,num_shange);
    end

end

%初始化粒子速度(即交换序)
Velocity =zeros(num_point,PopSize);
for i=1:PopSize
    Velocity(:,i)=round(rand(1,num_point)'*num_point/10); %round取整
end

%计算每个个体对应路径的距离
for i=1:PopSize
    EachPathDis(i) = PathDistance(Group(:,i)',E,num_shange);
      EachPathDis_fangxiang(i) = PathDistance(fangxiang_Group(:,i)',E,num_shange);
end

IndivdualBest=Group;%记录各粒子的个体极值点位置,即个体找到的最短路径
IndivdualBestFitness=EachPathDis;%记录最佳适应度值,即个体找到的最短路径的长度
if min(EachPathDis)<min(EachPathDis_fangxiang)
[GlobalBestFitness,index]=min(EachPathDis);%找出全局最优值和相应序号
else
   [GlobalBestFitness,index]=min(EachPathDis_fangxiang);%找出全局最优值和相应序号
end
%寻优
while gen < maxgen
    w=w_max-(w_max-w_min)*gen/maxgen;%自适应权重
    %迭代次数递增
    gen = gen +1
    %更新全局极值点位置,这里指路径
    for i=1:PopSize
        if min(EachPathDis)<min(EachPathDis_fangxiang)

        GlobalBest(:,i) = Group(:,index);
        else
          GlobalBest(:,i) = fangxiang_Group(:,index);
        end
    end

    %求pij-xij ,pgj-xij交换序，并以概率c1，c2的保留交换序
    pij_xij=GenerateChangeNums(Group,IndivdualBest);  %根据个体最优解求交换序
    pij_xij=HoldByOdds(pij_xij,c1);%以概率c1保留交换序
    pgj_xij=GenerateChangeNums(Group,GlobalBest);%根据全局最优解求交换序
    pgj_xij=HoldByOdds(pgj_xij,c2);%以概率c2保留交换序
       pfj_xij=GenerateChangeNums(Group,fangxiang_Group);%根据反向求交换序
    pfj_xij=HoldByOdds(pfj_xij,c3);%以概率c3保留交换序
    %以概率w保留上一代交换序
    Velocity=HoldByOdds(Velocity,w);
        Group = PathExchange(Group,pfj_xij);%根据反向粒子位置进行交换
    Group = PathExchange(Group,Velocity); %根据交换序进行路径交换
    Group = PathExchange(Group,pij_xij);%粒子位置变换通过速度、全局性适应度和个体适应度对比来交换来实现，完成自我学习和社会学习
    Group = PathExchange(Group,pgj_xij);

    for i = 1:PopSize
        [Group(:,i),flag]=deal_fun(Group(:,i),num_point,liantong_point,E,num_shange);
        while flag==1
            p_lin=randperm(num_point)';
            index=find(p_lin==S);
            lin=p_lin(1);
            p_lin(1)=p_lin(index);
            p_lin(index)=lin;
            Group(:,i)=p_lin;
            [Group(:,i),flag]=deal_fun(Group(:,i),num_point,liantong_point,E,num_shange);
        end
    end
    for i = 1:PopSize    % 更新各路径总距离
        EachPathDis(i) = PathDistance(Group(:,i)',E,num_shange);
    end
    IsChange = EachPathDis<IndivdualBestFitness;%更新后的距离优于更新前的，记录序号
    IndivdualBest(:, find(IsChange)) = Group(:, find(IsChange));%更新个体最佳路径
    IndivdualBestFitness = IndivdualBestFitness.*( ~IsChange) + EachPathDis.*IsChange;%更新个体最佳路径距离
    [GlobalBestFitness, index] = min(IndivdualBestFitness);%更新全局最佳路径,记录相应的序号

    if GlobalBestFitness~=OldBestFitness %比较更新前和更新后的适应度值;
        OldBestFitness=GlobalBestFitness;%不相等时更新适应度值
        best_route=IndivdualBest(:,index)';
    end
    BestFitness(gen) =GlobalBestFitness;%每一代的最优适应度
end
%最优解
index1=find(best_route==E);
route_lin=best_route(1:index1);

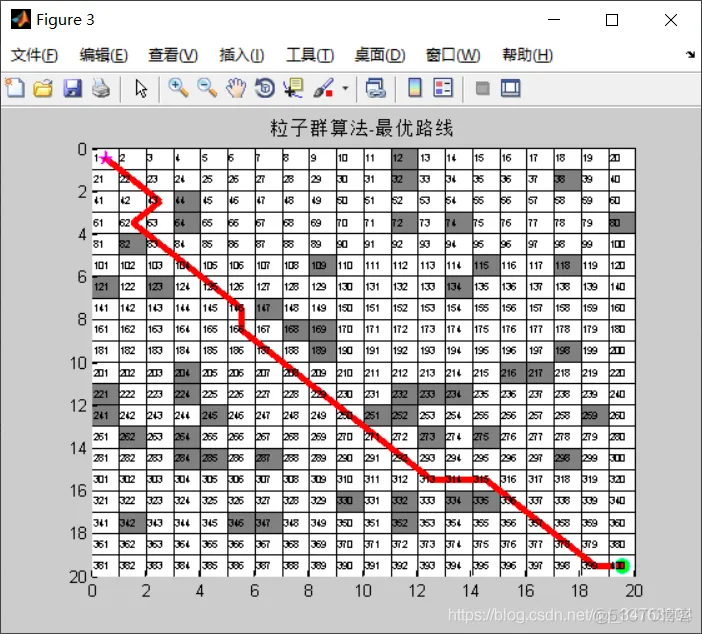

%最优解
figure(3)
hold on
for i=1:num_shange
    for j=1:num_shange
        if sign(i,j)==1
            y=[i-1,i-1,i,i];
            x=[j-1,j,j,j-1];
            h=fill(x,y,'k');
            set(h,'facealpha',0.5)
        end
        s=(num2str((i-1)*num_shange+j));
        text(j-0.95,i-0.5,s,'fontsize',6)
    end
end
axis([0 num_shange 0 num_shange])%限制图的边界
plot(S_coo(2),S_coo(1), 'p','markersize', 10,'markerfacecolor','b','MarkerEdgeColor', 'm')%画起点
plot(E_coo(2),E_coo(1),'o','markersize', 10,'markerfacecolor','g','MarkerEdgeColor', 'c')%画终点
set(gca,'YDir','reverse');%图像翻转
for i=1:num_shange
    plot([0 num_shange],[i-1 i-1],'k-');
    plot([i i],[0 num_shange],'k-');%画网格线
end
for i=2:index1
    Q1=[mod(route_lin(i-1)-1,num_shange)+1-0.5,ceil(route_lin(i-1)/num_shange)-0.5];
    Q2=[mod(route_lin(i)-1,num_shange)+1-0.5,ceil(route_lin(i)/num_shange)-0.5];
    plot([Q1(1),Q2(1)],[Q1(2),Q2(2)],'r','LineWidth',3)
end
title('粒子群算法-最优路线');

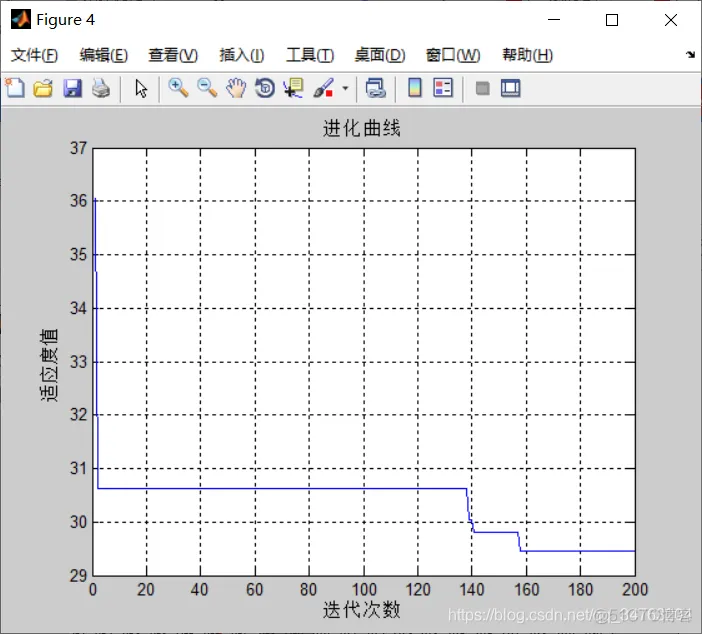

%进化曲线
figure(4);
plot(BestFitness);
xlabel('迭代次数')
ylabel('适应度值')
grid on;
title('进化曲线');
disp('粒子群算法-最优路线方案：')
disp(num2str(route_lin))
disp(['起点到终点的距离:',num2str(BestFitness(end))]);
figure(5);
plot(BestFitness*100);
xlabel('迭代次数')
ylabel('适应度值')
grid on;
title('最佳个体适应度值变化趋势');
