【ELMAN预测】基于ELMAN动态递归神经网络实现数据预测matlab源码

一、Elman神经网络介绍

1.特点
Elman神经网络是一种典型的动态递归神经网络，它是在BP网络基本结构的基础上，在隐含层增加一个承接层，作为一步延时算子，达到记忆的目的，从而使系统具有适应时变特性的能力，增强了网络的全局稳定性，它比前馈型神经网络具有更强的计算能力，还可以用来解决快速寻优问题。2.结构
Elman神经网络是应用较为广泛的一种典型的反馈型神经网络模型。一般分为四层：输入层、隐层、承接层和输出层。其输入层、隐层和输出层的连接类似于前馈网络。输入层的单元仅起到信号传输作用，输出层单元起到加权作用。隐层单元有线性和非线性两类激励函数，通常激励函数取Signmoid非线性函数。而承接层则用来记忆隐层单元前一时刻的输出值，可以认为是一个有一步迟延的延时算子。隐层的输出通过承接层的延迟与存储，自联到隐层的输入，这种自联方式使其对历史数据具有敏感性，内部反馈网络的加入增加了网络本身处理动态信息的能力，从而达到动态建模的目的。其结构图如下图1所示，
其网络的数学表达式为：
其中，y为m维输出节点向量；x为n维中间层节点单元向量；u为r维输入向量；为n维反馈状态向量；为中间层到输出层连接权值；为输入层到中间层连接权值；为承接层到中间层连接权值；g()为输出神经元的传递函数，是中间层输出的线性组合；f()为中间层神经元的传递函数，常采用S函数。3.与BP网络的区别
它是动态反馈型网络，它能够内部反馈、存储和利用过去时刻输出信息，既可以实现静态系统的建模，还能实现动态系统的映射并直接反应系统的动态特性，在计算能力及网络稳定性方面都比BP神经网络更胜一筹。4.缺点
与BP神经网络一样，算法都是采用基于梯度下降法，会出现训练速度慢和容易陷入局部极小点的缺点，对神经网络的训练较难达到全局最优。

二、演示代码

登录后复制

%网络参数配置
net.trainParam.epochs=1000;         % 训练次数，这里设置为1000次
net.trainParam.lr=0.01;                   % 学习速率，这里设置为0.01
net.trainParam.goal=0.00001;                    % 训练目标最小误差，这里设置为0.0001
net.trainParam.show=25;                % 显示频率，这里设置为每训练25次显示一次
net.trainParam.mc=0.01;                 % 动量因子
net.trainParam.min_grad=1e-6;       % 最小性能梯度
net.trainParam.max_fail=6;               % 最高失败次数

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.

三、仿真结果

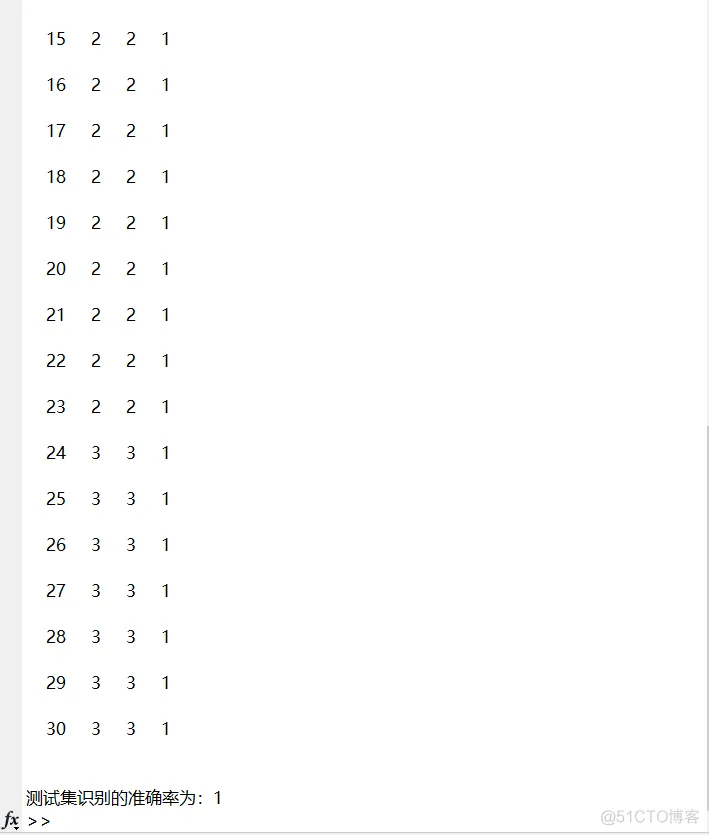

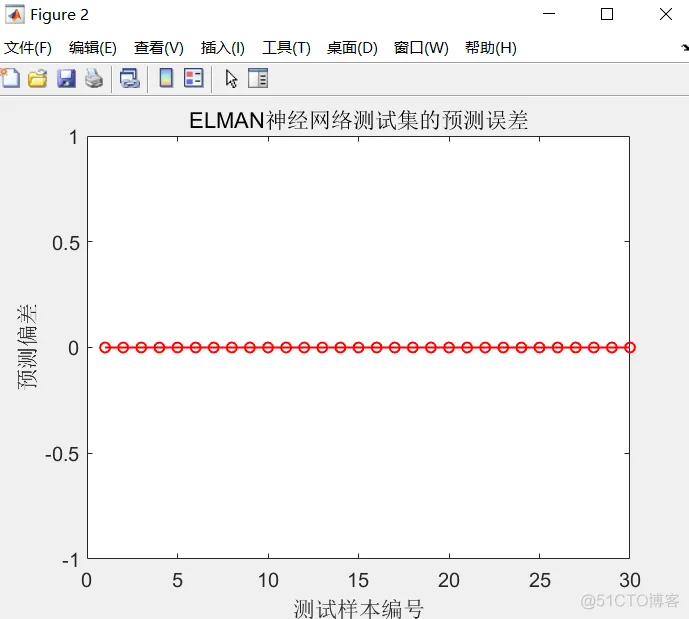

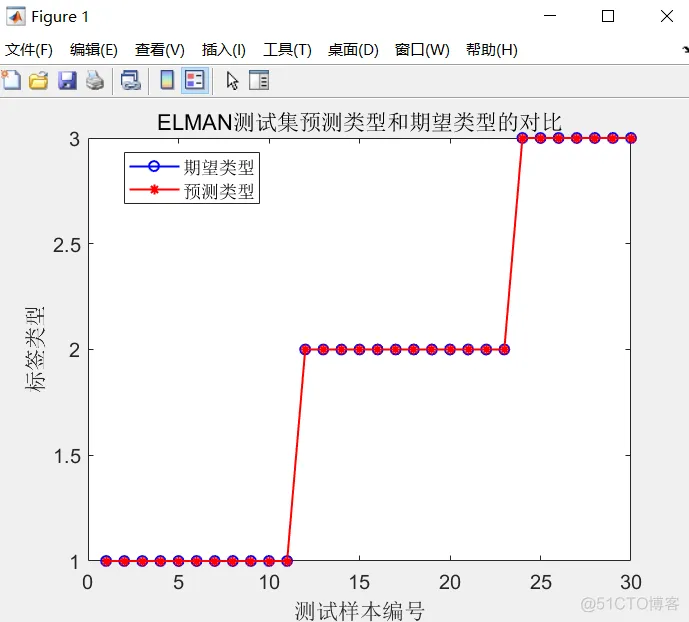

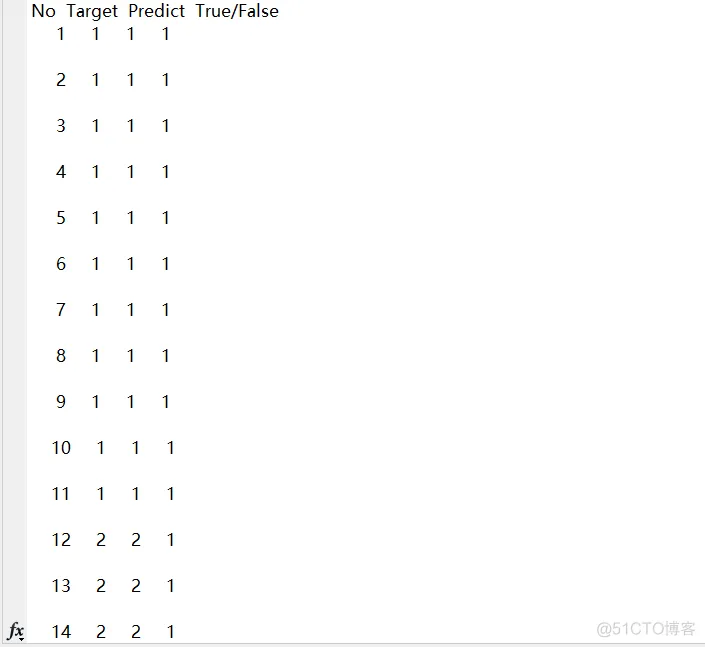

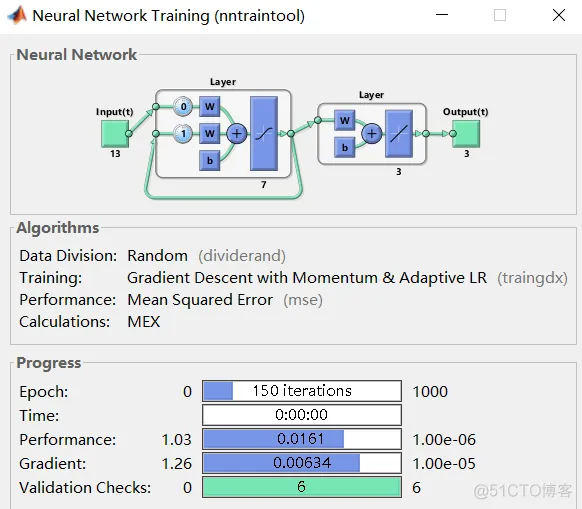

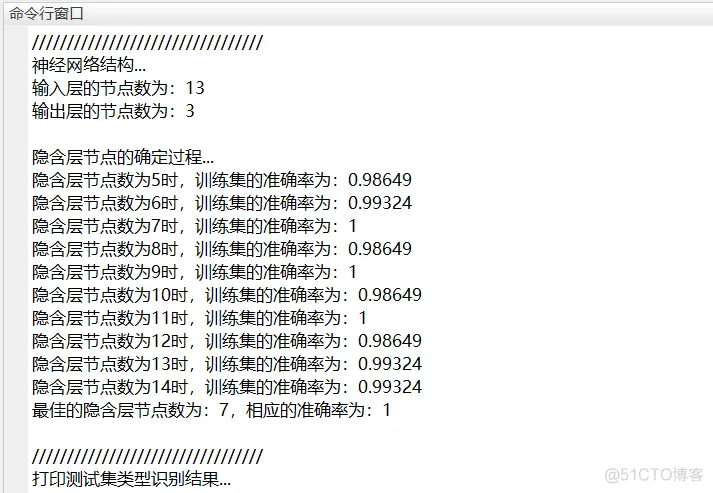

代码结果和图：
