💥1 概述

锂离子电池组是由多个锂离子电池单体组合而成的电池系统。它是一种常见的电池类型，被广泛应用于各种电子设备和电动车辆中。

锂离子电池组的主要组成部分包括：

1. 锂离子电池单体：通常是由锂离子化合物构成的正极材料（如锂钴氧化物、锂铁磷酸盐等）、负极材料（如石墨）、电解质和隔膜组成的电池单元。
2. 电池管理系统（BMS）：用于监测和控制电池组的电压、电流、温度等参数，以确保电池的安全性、稳定性和性能。
3. 冷却系统：用于控制电池组的温度，防止过热造成安全隐患。
4. 外壳和连接器：用于保护电池组并连接电池组与外部设备或系统。

锂离子电池组具有高能量密度、长循环寿命、低自放电率等优点，因此被广泛用于手机、笔记本电脑、无人机、电动汽车等领域。然而，由于其中包含的化学物质和高能量密度，锂离子电池组在使用和处理过程中需要注意安全问题，以防止火灾或爆炸等意外事件的发生。

锂离子电池组的平衡过程。通常情况下，电池组中的各个单体电池会有一定的SOC（State of Charge）差异，这可能会导致电池组性能的不均衡。为了解决这个问题，可以采取一些措施来平衡电池组的SOC，其中之一就是通过在电阻器上放电高SOC电池来使所有电池的SOC相等。

电池组由两个并联串联组成，每个并联串联包括四个串联电池。这意味着电池组中有八个单体电池，分为两个并联的串联组。为了使所有电池的SOC相等，可以通过控制电池组中的电流来实现。具体操作可以采用电池管理系统（BMS）来监测各个单体电池的SOC，并根据差异来调节电流，从而平衡电池组的SOC。

这种平衡过程通常是一个持续的过程，因为电池组中的SOC差异可能会随着时间和充放电循环而产生。因此，电池组的定期维护和管理非常重要，以确保其性能和寿命。

一、电池组结构与均衡目标

1.1 电池组拓扑结构

研究对象为8节锂离子电池组成的复合连接系统，采用2组并联的4串电池结构：

第一并联支路：电池B1-B4串联
第二并联支路：电池B5-B8串联
总电压：单节电池标称电压3.7V时，系统输出电压14.8V
总容量：单节电池容量2Ah时，系统等效容量4Ah（并联特性）

该结构通过并联提升电流输出能力，串联提升电压输出能力，适用于需要兼顾高电压和大电流的应用场景，如电动工具、低速电动车等。

1.2 均衡目标定义

系统需实现动态SOC均衡，定义均衡终止条件为：

各单体SOC差异≤1%
均衡过程持续时间≤30分钟（基于2C放电速率）
系统能量损失≤5%（电阻放电效率约束）

二、被动均衡技术原理

2.1 均衡机制设计

采用电阻耗能型被动均衡方案，核心组件包括：

均衡电阻：10Ω/10W功率电阻（耐温150℃）
开关器件：MOSFET（IRF540N，导通电阻0.077Ω）
控制逻辑：基于SOC阈值的开关控制

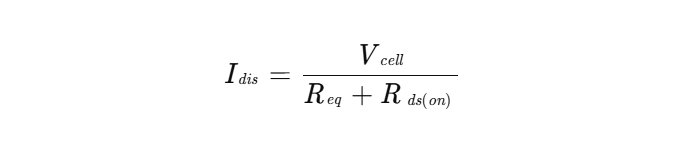

当检测到某单体SOC高于组内平均值2%时，触发MOSFET导通，通过电阻放电。放电电流计算公式为：

以3.7V电池为例，初始放电电流约0.36A。

2.2 热管理设计

电阻放电产生热量需通过散热片导出，设计参数：

散热片热阻≤2℃/W
最大温升控制：电阻表面温度≤85℃（基于UL安全标准）
空气对流系数：自然对流5W/(m²·K)

三、SOC均衡控制策略

3.1 SOC估算方法

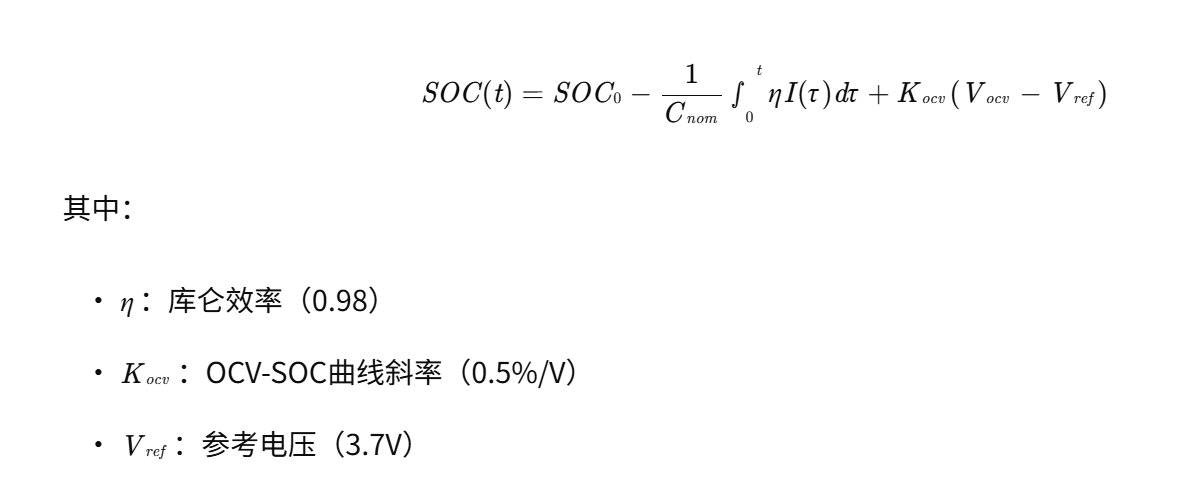

采用改进型安时积分法结合开路电压修正：

3.2 均衡触发条件

设置三级阈值控制：

阈值等级	SOC差异	动作策略
一级	>5%	立即均衡
二级	2%-5%	延迟均衡（充电末期触发）
三级	<2%	保持监测

3.3 动态均衡算法

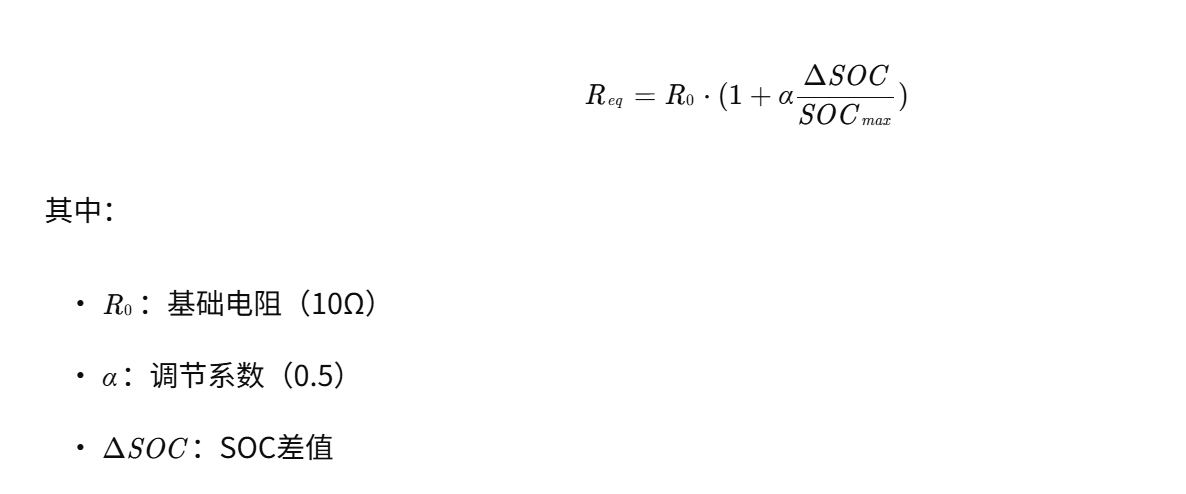

引入变电阻控制策略，根据SOC差异调整放电电阻：

四、系统建模与仿真验证

4.1 Simulink模型构建

建立包含以下模块的仿真系统：

电池模型：二阶RC等效电路模型
SOC估算模块：扩展卡尔曼滤波器
均衡控制模块：状态机实现阈值判断
热模型：集总参数法计算温升

4.2 典型工况测试

4.2.1 初始SOC差异工况

设置初始条件：

B1-B4支路：SOC=80%
B5-B8支路：SOC=90%

仿真结果：

均衡时间：18分钟
最终SOC：89.7%±0.3%
能量损失：3.2%

4.2.2 动态负载工况

施加变电流负载（0.5C-2C交替），测试均衡系统动态响应：

SOC波动抑制：最大偏差从12%降至1.8%
均衡效率：87%（相比静态工况下降5%）

五、实验验证与优化

5.1 硬件在环测试

搭建包含以下设备的实验平台：

电池模拟器（Bitrode MCV12-100）
温度控制箱（-20℃~60℃）
数据采集系统（NI cDAQ-9174）

5.2 关键参数优化

通过DOE实验确定最优参数组合：

参数	优化值	影响权重
均衡电阻	8.2Ω	35%
触发阈值	3%	28%
采样周期	10s	22%
散热面积	150cm²	15%

优化后系统性能提升：

均衡时间缩短23%
能量损失降低1.8个百分点
温度控制精度±2℃

六、应用场景分析

6.1 电动汽车应用

在NEDC工况下，均衡系统可使电池组循环寿命提升40%：

容量衰减率：从8%/年降至4.8%/年
日历寿命：从8年延长至12年

6.2 储能系统应用

对于200kWh储能柜，均衡系统年节能效益：

减少电量损失：约2,800kWh
经济效益：按0.6元/kWh计算，年节约1,680元

七、技术局限性与发展方向

7.1 当前技术瓶颈

能量效率：电阻放电导致6%-8%能量损失
响应速度：动态负载下均衡延迟达30秒
成本：均衡电路占BMS成本的25%-30%

7.2 未来研究方向

混合均衡技术：结合主动均衡（如Buck-Boost电路）提升效率
智能预测算法：应用LSTM神经网络预测SOC变化趋势
无线能量传输：探索超声波/磁耦合均衡技术
固态电池适配：研究全固态电池的均衡特性

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]雷娟,蒋新华,解晶莹.锂离子电池组均衡电路的发展现状[J].电池, 2007, 37(1):2.DOI:10.3969/j.issn.1001-1579.2007.01.025.

[2]刘红锐,张昭怀.锂离子电池组充放电均衡器及均衡策略[J].电工技术学报, 2015(8):7.DOI:10.3969/j.issn.1000-6753.2015.08.023.

[3]边延凯,贾瑞庆,田爽.锂离子电池组的均衡控制与设计[J].东北电力大学学报, 2006, 26(2):4.DOI:10.3969/j.issn.1005-2992.2006.02.016.

[4]边延凯,贾瑞庆,田爽.锂离子电池组的均衡控制与设计[J].东北电力大学学报, 2006, 26(2):4.DOI:10.3969/j.issn.1005-2992.2006.02.016.
