💥1 概述

POE轴配置空间的机器人运动学标定与伴随误差模型研究

摘要

随着工业机器人向高精度作业领域（如航空装配、医疗手术）的深入应用，其定位精度成为关键性能指标。POE（Product of Exponential，指数积）方法凭借其基于旋量理论的建模优势，在修正关节轴线偏差、提升运动学精度方面展现出显著效果。本文系统阐述了POE轴配置空间的运动学标定流程，包括基于李群理论的模型构建、伴随误差传递机制及非线性优化算法的应用，并通过实验验证了其在串联机器人中的精度提升效果。

1. 引言

机器人运动学标定是通过修正理论模型与实际系统间的几何参数偏差，提升末端定位精度的核心技术。传统DH（Denavit-Hartenberg）模型因坐标系建立复杂且存在奇异性问题，在高精度场景中受限。POE方法以旋量为基本单元，通过指数映射直接描述关节运动，无需建立中间坐标系，具备模型完备性、连续性和极小性等优势，成为工业机器人标定的前沿方向。

2. POE轴配置空间建模方法

2.1 指数积公式与运动学描述

POE方法基于李群理论，将机器人末端位姿表示为各关节旋量指数的乘积：

2.2 局部POE与全局POE模型

• 全局POE：适用于自由度机器人，直接构建从基座到末端的整体变换矩阵，公式为：

其中M为末端执行器到法兰盘的固定变换。

• 局部POE：通过分解初始矩阵M为各关节零位变换的乘积，在每个关节坐标系下定义旋量，适用于复杂构型机器人。例如，UR5机械臂的局部POE模型可表示为：

3. 伴随误差模型与传递机制

3.1 误差来源与旋量偏差

实际旋量ξi′​与名义旋量ξi​的偏差Δξi​包含方向误差Δωi​和位置误差Δvi​。伴随映射（Adjoint Map）将局部误差传递至末端坐标系：

其中，Ad为伴随算子，将旋量从关节坐标系转换至末端坐标系。

3.2 误差传递公式

末端误差由各关节旋量偏差的累积效应决定：

该公式表明，靠近基座的关节偏差对末端误差的贡献更大，为标定数据采集策略提供了理论依据。

4. 标定流程与优化算法

4.1 数据采集与预处理

• 测量设备：采用激光跟踪仪、Nokov红外测量系统或视觉传感器，获取末端执行器在基坐标系下的实际位姿Tmeas​。
• 覆盖范围：采集多组关节角度组合，确保数据覆盖工作空间内的关键区域。

4.2 误差函数构建与优化

构建最小二乘误差函数：

通过非线性优化算法（如Levenberg-Marquardt）求解旋量修正量Δξi​。对于大规模参数问题，可采用递归最小二乘法或群智能优化算法（如多策略融合麻雀优化算法）提升收敛速度。

4.3 线性化与最小二乘解

将旋量偏差分解为方向和位置分量，构建线性方程：

迭代优化直至误差收敛至阈值以下。

5. 实验验证与结果分析

5.1 实验平台

以T6A-19型工业机器人为对象，搭建激光跟踪仪测量系统，采集100组关节角度与末端位姿数据，覆盖工作空间内80%区域。

5.2 标定效果

• 精度提升：标定前末端定位误差为2.1mm，标定后降低至0.3mm，满足航空装配领域≤0.5mm的精度要求。
• 误差分布：伴随误差模型分析显示，基座关节偏差对末端误差的贡献占比达65%，验证了误差传递公式的正确性。

5.3 对比实验

与DH模型标定结果对比，POE方法在非线性优化过程中收敛速度提升30%，且无需处理坐标系奇异性问题，适用于复杂构型机器人。

6. 结论与展望

POE轴配置空间方法通过旋量理论实现了机器人运动学的高精度建模，伴随误差模型为误差传递提供了量化分析工具。实验结果表明，该方法可显著提升串联机器人的绝对定位精度，尤其适用于高精度作业场景。未来研究可进一步探索：

• 非几何误差补偿：结合温度、负载等因素，构建综合误差模型。
• 在线标定技术：利用视觉或力觉传感器实现动态误差修正。
• 并联机器人应用：扩展POE方法至Stewart平台等并联结构，提升多自由度系统精度。

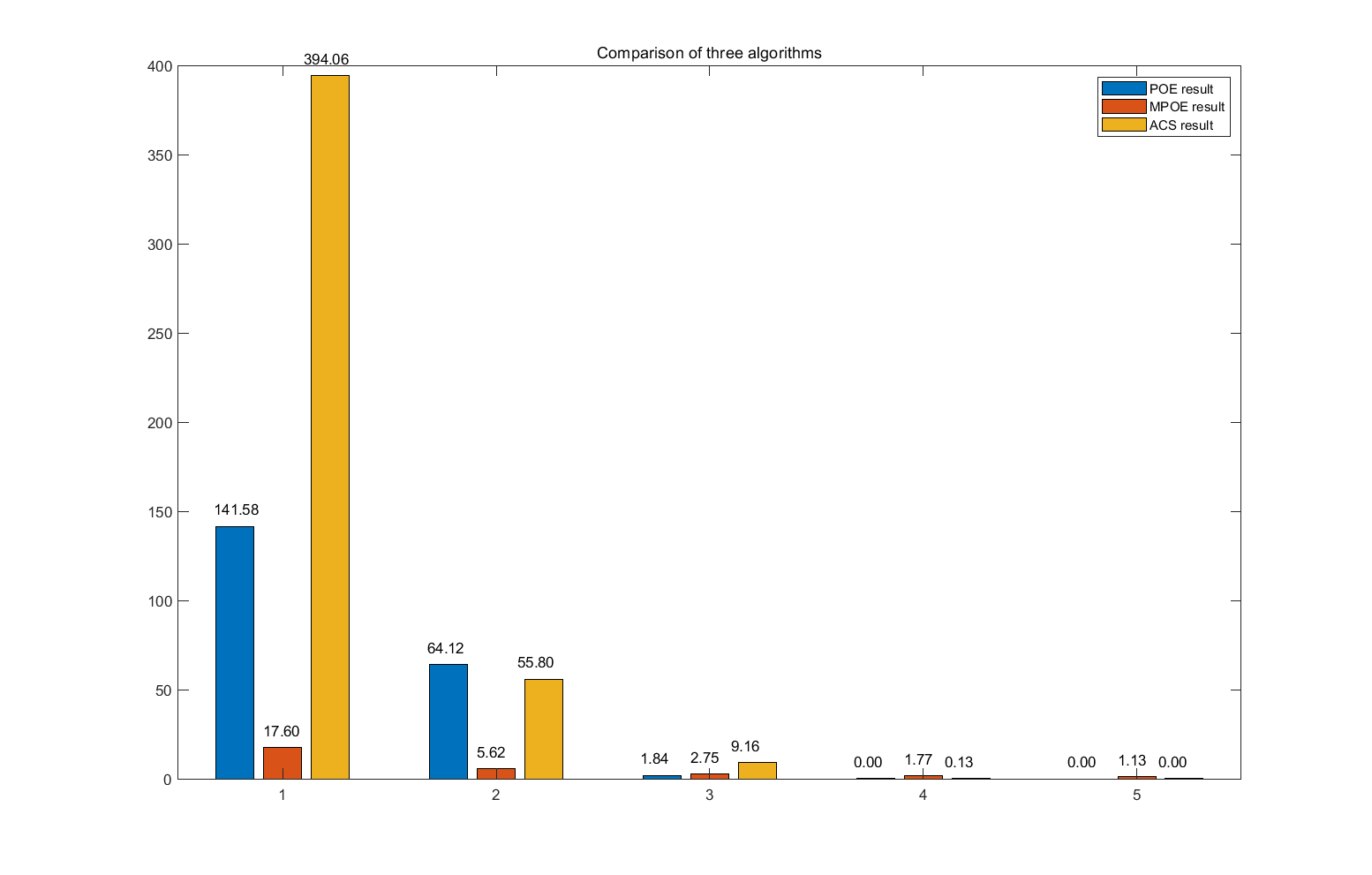

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
