💥1 概述

合成孔径雷达（Synthetic Aperture Radar，SAR）信号处理是一种在雷达成像领域广泛应用的技术，它通过合成大尺寸的孔径来实现高分辨率成像。MATLAB提供了丰富的工具和函数来进行SAR信号处理，包括处理原始数据、成像、滤波、校正等。数据预处理：首先，需要对原始的雷达数据进行预处理。这可能涉及到数据的校正、去噪、配准等操作。MATLAB提供了各种函数和工具箱来进行数据处理， 图像增强：生成的SAR图像可能需要进一步的增强以提高图像质量和可视化效果。MATLAB提供了各种图像增强技术的实现，例如滤波、对比度增强、边缘检测等。使用MATLAB进行合成孔径雷达信号处理可以方便快捷地实现各种处理步骤，从而得到高质量的SAR图像和处理结果。

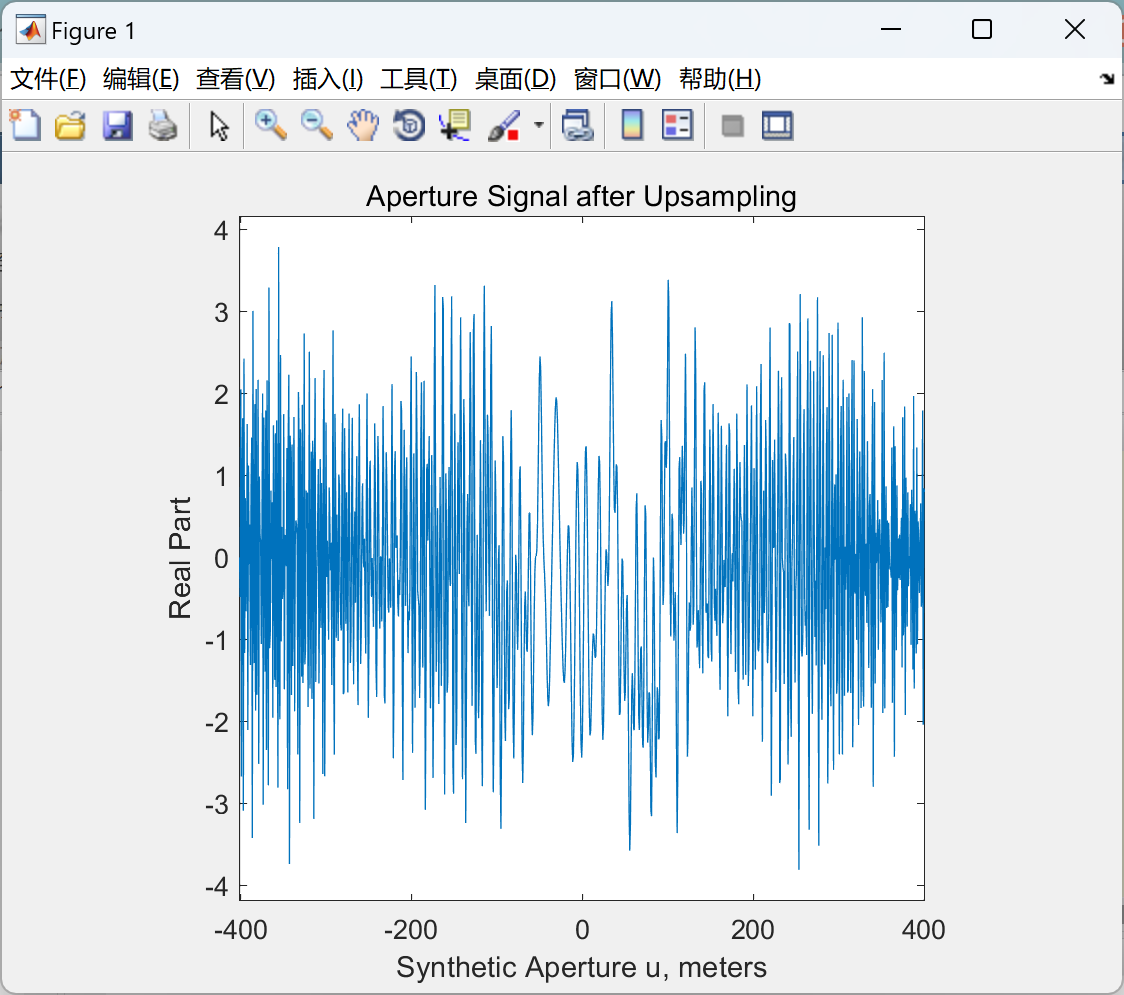

📚2 运行结果

主函数部分代码：

colormap(gray(256))
cj=sqrt(-1);
pi2=2*pi;
%
c=3e8;              % propagation speed
fc=200e6;           % frequency
lambda=c/fc;        % Wavelength
k=pi2/lambda;       % Wavenumber
Xc=1.e3;            % Range distance to center of target area
%
% Case 1:
L=400;              % synthetic aperture is 2*L
Y0=100;             % target area in cross-range is within [Yc-Y0,Yc+Y0]
Yc=0;               % Cross-range distance to center of target area
%
% Case 2:
% L=150;
% Y0=200;
% Yc=.5e3;
%
theta_c=atan(Yc/Xc);  % squint angle to center of target area
Rc=sqrt(Xc^2+Yc^2);   % squint range to center of target area
kus=2*k*sin(theta_c); % Doppler frequency shift in ku domain due to squint
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%   Program performs slow-time compression to save PRF   %
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
Xcc=Xc/(cos(theta_c)^2);       % redefine Xc by Xcc for squint processing
%
du=(Xcc*lambda)/(4*(Y0+L));    % sample spacing in aperture domain
duc=(Xcc*lambda)/(4*Y0);       % sample spacing in aperture domain
                               % for compressed signal
DY=(Xcc*lambda)/(4*L);         % Cross-range resolution
%
L_min=max(Y0,L);               % Zero-padded aperture
%
% u domain parameters and arrays for compressed signal
%
mc=2*ceil(L_min/duc);             % number of samples on aperture
uc=duc*(-mc/2:mc/2-1);            % synthetic aperture array
dkuc=pi2/(mc*duc);                % sample spacing in ku domain
kuc=dkuc*(-mc/2:mc/2-1);          % kuc array
%
dku=dkuc;                         % sample spacing in ku domain
%
% u domain parameters and arrays for Synthetic aperture signal

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]俞萍,俞蕾,陈楚鑫.基于sEMG的手指康复治疗的信号处理研究[J].黄河科技学院学报,2024,26(05):73-79.DOI:10.19576/j.issn.2096-790X.2024.05.013.

[2]Wang Y ,Wang M ,Song Z , et al. Design and Implementation of DSLMS Algorithm Based Photoelectric Detection of Weak Signals[J]. Applied Sciences,2024,14(10).

🌈4 Matlab代码实现
