🔥 内容介绍

在机械工程、材料科学、摩擦学等领域，表面粗糙度与接触状态直接决定了零件的配合精度、摩擦磨损特性、密封性能及使用寿命。传统2D表征方式（如轮廓算术平均偏差Ra）仅能反映表面的线特征，无法完整呈现表面的三维拓扑形态，难以精准描述实际接触过程中的真实状态。3D表面粗糙度与接触的可视化技术，通过重构表面三维形貌、模拟接触行为并直观呈现关键参数，为深入理解表面交互机制、优化产品设计提供了核心支撑。本文将从可视化核心价值、关键技术方法、典型应用场景三个维度，系统解析3D表面粗糙度与接触的可视化相关内容。

一、3D表面粗糙度与接触可视化的核心价值

相较于传统2D表征，3D可视化技术具备以下不可替代的优势，成为表面工程领域的核心研究工具：

完整还原表面拓扑形态：3D可视化能够捕捉表面的峰、谷、棱、沟等全维度特征，突破2D轮廓仅能反映单一截面信息的局限，真实还原表面的复杂起伏状态，为精准评估粗糙度等级提供基础。
精准呈现接触演化过程：通过动态可视化模拟，可直观展示不同载荷、材质、表面形貌下，接触区域的形成、扩展及应力分布规律，清晰呈现“真实接触面积远小于名义接触面积”的核心特性，助力理解摩擦磨损的起源机制。
量化关联表面特征与性能参数：可视化过程中可同步提取3D粗糙度参数（如Sa、Sz、Sq等）、接触压力、接触面积占比等关键指标，建立表面形貌与实际使用性能的量化关联，为产品设计优化提供数据支撑。
简化复杂问题的沟通与解析：直观的3D图像和动态模拟，能够将抽象的表面接触机理转化为具象的视觉信息，降低跨领域沟通成本，同时助力科研人员快速定位问题核心（如局部应力集中、接触不均等）。

二、3D表面粗糙度与接触可视化的关键技术方法

3D表面粗糙度与接触的可视化实现，需经历“表面数据采集—三维模型重构—接触行为模拟—可视化呈现”四个核心环节，各环节均有对应的关键技术支撑：

（一）表面三维数据采集技术

数据采集是可视化的基础，核心目标是精准获取表面各点的三维坐标信息，常用技术可分为接触式与非接触式两类：

接触式测量技术：以探针式轮廓仪为代表，通过金刚石探针沿表面扫描，记录探针的位移变化以获取三维坐标。该技术测量精度高（可达纳米级），适用于刚性材料表面的精细测量，但测量速度较慢，可能对软质材料表面造成损伤。
非接触式测量技术：包括激光共聚焦显微镜、白光干涉显微镜、原子力显微镜（AFM）、X射线断层扫描等。其中，激光共聚焦与白光干涉技术凭借高速、高精度、无损伤的优势，广泛应用于各类材料表面的三维形貌测量；AFM则适用于纳米尺度表面的超高精度测量，可捕捉原子级别的表面起伏；X射线断层扫描技术则能实现表面及亚表面结构的三维成像，适用于复杂内部形貌的测量。

（二）三维模型重构技术

通过测量获取的离散点云数据，需经过预处理与重构，形成完整的3D表面模型。核心步骤包括：

数据预处理：去除测量过程中产生的噪声（如随机误差、环境干扰），通过滤波算法（如高斯滤波、中值滤波）优化数据；同时进行数据对齐与拼接，解决大尺寸表面测量的拼接问题。
模型重构：采用网格化方法将离散点云转化为连续的3D表面模型，常用方法包括Delaunay三角剖分、移动最小二乘法、参数化建模等。重构后的模型需保证表面特征的真实性与完整性，为后续接触模拟提供可靠基础。

（三）接触行为模拟与可视化技术

接触行为的可视化是核心环节，通过数值模拟方法模拟实际接触过程，并将结果以直观的形式呈现。常用模拟与可视化技术包括：

数值模拟方法：基于弹性力学或弹塑性力学理论，采用有限元法（FEM）、边界元法（BEM）或离散元法（DEM）模拟接触过程。例如，通过有限元软件（如ANSYS、ABAQUS）建立3D表面模型，施加不同载荷条件，计算接触压力分布、接触面积、表面变形等关键参数。
可视化呈现方式：

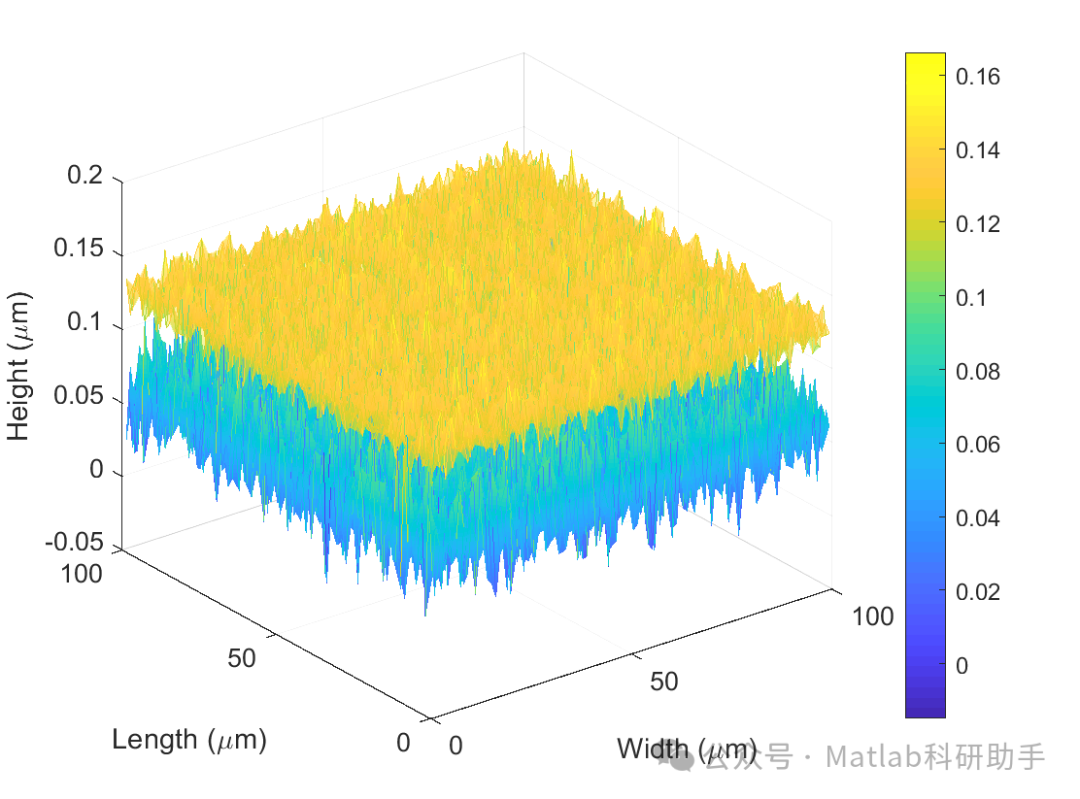

- 静态可视化：以彩色云图、等高线图等形式呈现3D表面形貌（如粗糙度峰谷分布）、接触压力分布、接触区域分布，通过颜色梯度直观反映参数的大小差异（如红色表示高压区域，蓝色表示低压区域）。
- 动态可视化：通过动画形式展示接触过程的演化（如载荷增加时接触区域的扩展过程、表面变形的动态变化），清晰呈现接触行为的时间依赖性，助力理解接触机制的动态变化规律。
- 交互式可视化：借助专业软件（如Matlab、Origin、Tecplot）实现模型的旋转、缩放、剖切等交互操作，方便用户从不同角度观察表面特征与接触状态，提取局部区域的详细参数。

（四）关键参数的可视化提取

在可视化过程中，需同步提取关键参数，实现“定性观察+定量分析”的结合。核心参数包括：

3D表面粗糙度参数：如算术平均高度Sa（表面所有点到基准面的平均距离）、最大峰谷高度Sz（表面最高点与最低点的距离）、均方根高度Sq（表面点高度的均方根值）、表面纹理方向Sdir等，通过参数分布云图或直方图实现可视化呈现。
接触特征参数：如真实接触面积、接触面积占比、接触压力峰值、压力分布标准差等，通过动态曲线或云图展示其随载荷、表面粗糙度的变化规律。

三、3D表面粗糙度与接触可视化的典型应用场景

3D表面粗糙度与接触的可视化技术已广泛应用于多个工业领域，为产品设计、工艺优化、故障诊断提供了核心支撑：

（一）机械零件配合设计

在精密机械领域（如机床主轴、发动机活塞与缸套、轴承等），零件的配合精度直接影响设备性能。通过3D可视化技术，可精准呈现零件表面的3D形貌，模拟装配后的接触状态，优化表面粗糙度参数与配合间隙。例如，在轴承设计中，通过可视化模拟滚动体与滚道的接触压力分布，可优化滚道表面的粗糙度等级，减少局部应力集中，提升轴承的使用寿命。

（二）摩擦磨损与润滑优化

摩擦磨损是机械系统失效的主要原因之一，表面接触状态直接决定摩擦磨损特性。通过3D可视化模拟，可直观展示不同润滑条件（如干摩擦、边界润滑、流体润滑）下，表面峰谷的接触与磨损过程，理解“润滑膜形成—峰点接触—磨损产生”的演化机制。例如，在发动机活塞环设计中，通过可视化优化表面纹理（如微沟槽结构），提升润滑膜的保留能力，减少活塞环与缸套的磨损。

（三）密封性能优化

密封件的密封性能依赖于密封面与配合面的紧密接触，表面粗糙度是影响密封效果的关键因素。通过3D可视化技术，可模拟密封面在不同压力下的接触状态，识别泄漏风险区域（如接触不均的间隙），优化密封面的粗糙度参数与加工工艺。例如，在液压系统密封件设计中，通过可视化优化密封面的Sa值，确保密封面形成均匀的接触压力，提升密封可靠性。

（四）生物材料表面设计

在生物医学领域（如人工关节、种植牙等），生物材料的表面粗糙度直接影响细胞黏附、组织整合及耐磨性。通过3D可视化技术，可重构生物材料的表面3D形貌，模拟其与人体组织的接触过程，优化表面粗糙度以提升生物相容性与使用寿命。例如，在人工关节设计中，通过可视化优化关节表面的微纳形貌，减少磨损颗粒的产生，降低人体免疫反应风险。

四、总结与展望

3D表面粗糙度与接触的可视化技术，通过精准的三维数据采集、模型重构与动态模拟，突破了传统2D表征的局限，实现了表面形貌与接触行为的“可视化、定量化、动态化”解析，为工业产品设计优化、工艺改进、性能提升提供了强有力的技术支撑。随着测量技术的高精度化、模拟算法的高效化、可视化工具的智能化发展，未来该技术将朝着“多尺度融合可视化”（从纳米级到宏观级）、“实时动态可视化”（在线监测接触过程）、“多物理场耦合可视化”（融合温度、湿度、化学环境等因素）的方向发展，进一步拓展其在高端制造、生物医学、航空航天等领域的应用场景，推动表面工程技术的持续进步。
