🔥 内容介绍

一、仿真环境概述

多旋翼无人机（Unmanned Aerial Vehicle, UAV）凭借其机动灵活、垂直起降、操作便捷等优势，已广泛应用于航拍测绘、电力巡检、应急救援、物流配送等多个领域。动态模拟仿真作为多旋翼无人机研发、测试与验证的核心环节，能够有效降低实物实验成本、规避飞行风险，并为控制算法优化、飞行性能评估提供可靠的虚拟测试平台。

传统多旋翼无人机仿真环境多存在模块耦合度高、扩展性差、动态特性模拟精度不足等问题，难以适配不同构型多旋翼无人机（如四旋翼、六旋翼、八旋翼）的仿真需求，也无法高效支撑复杂飞行场景下的动态性能测试。为此，本文提出一种改进的模块化仿真环境，通过采用分层模块化设计理念，优化动态模型计算方法，增强模块间的兼容性与可扩展性，实现对多旋翼无人机飞行姿态、动力响应、环境交互等动态特性的高精度模拟，为多旋翼无人机的设计研发与应用验证提供更高效、灵活的仿真支撑。

二、模块化设计架构

改进的多旋翼无人机动态模拟模块化仿真环境采用“分层架构+模块化组件”的设计思路，整体分为基础支撑层、核心仿真层、交互控制层和应用验证层四个层级，各层级内部包含多个功能独立、接口标准化的模块。这种设计能够实现模块的灵活组合与替换，适配不同构型、不同应用场景的仿真需求，同时降低模块间的耦合度，便于后续功能扩展与维护。各层级的核心功能与组成如下：

2.1 基础支撑层

基础支撑层是整个仿真环境的底层保障，主要提供数据管理、通信协议、时钟同步、硬件驱动等基础服务，为上层模块的正常运行提供支撑。核心模块包括：

数据管理模块：负责仿真数据的存储、读取、解析与可视化，包括无人机状态数据、环境参数数据、控制指令数据等，支持数据格式的自定义配置，便于数据的后续分析与追溯。
通信协议模块：采用标准化的通信接口与协议（如ROS、MQTT、TCP/IP），实现各模块间的数据交互与指令传输，支持跨平台、跨模块的实时通信，保障仿真数据的实时性与可靠性。
时钟同步模块：统一整个仿真环境的时间基准，确保各模块的运行时序一致，避免因时间不同步导致的仿真误差，提升动态模拟的精度。
硬件驱动模块：提供与外部硬件设备（如飞行控制器、传感器、遥控器）的驱动接口，支持硬件在环仿真（HIL），实现虚拟仿真与实物硬件的联动测试。

2.2 核心仿真层

核心仿真层是动态模拟的核心环节，负责实现多旋翼无人机的动力学模型、运动学模型、动力系统模型以及环境干扰模型的构建与求解，是决定仿真精度的关键层级。核心模块包括：

无人机构型配置模块：支持不同构型多旋翼无人机的参数化配置，包括旋翼数量、布局方式（如X型、十字型）、机身尺寸、质量分布等，用户可根据需求快速搭建特定构型的无人机仿真模型。
动力学与运动学模型模块：基于牛顿-欧拉方程或拉格朗日方程构建高精度的无人机动力学模型，考虑机身姿态、位置、速度、加速度等多维度运动状态；同时结合运动学约束关系，实现对无人机飞行姿态与轨迹的实时解算。
动力系统模型模块：建立旋翼气动模型与电机驱动模型，模拟旋翼旋转产生的升力、推力与力矩，考虑电机响应延迟、旋翼空气动力损耗等因素，精准反映动力系统对控制指令的动态响应特性。
环境干扰模型模块：模拟风场（如恒定风、阵风、湍流）、重力场、气压场等外部环境因素对无人机飞行的干扰，支持环境参数的动态调整，可用于测试无人机在复杂环境下的飞行稳定性与抗干扰能力。

2.3 交互控制层

交互控制层负责实现用户与仿真环境的交互，提供多种控制方式与操作接口，便于用户进行仿真参数配置、控制指令输入、仿真过程监控等操作。核心模块包括：

参数配置模块：提供可视化的参数配置界面，用户可便捷设置无人机参数（如质量、转动惯量、旋翼参数）、仿真参数（如仿真步长、仿真时长）、环境参数（如风场强度、风速方向）等，支持参数的保存与加载。
控制指令输入模块：支持多种控制方式，包括虚拟遥控器、键盘鼠标操作、脚本指令、外部控制器接入等，可实现对无人机飞行姿态、飞行轨迹的手动控制或自动控制指令输入。

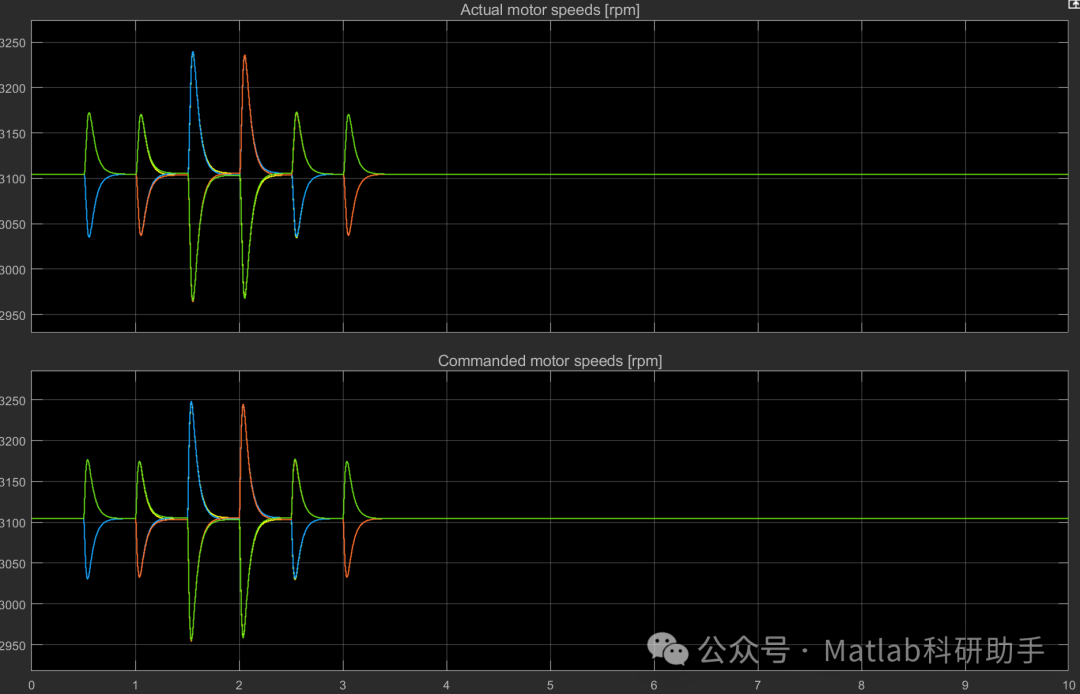

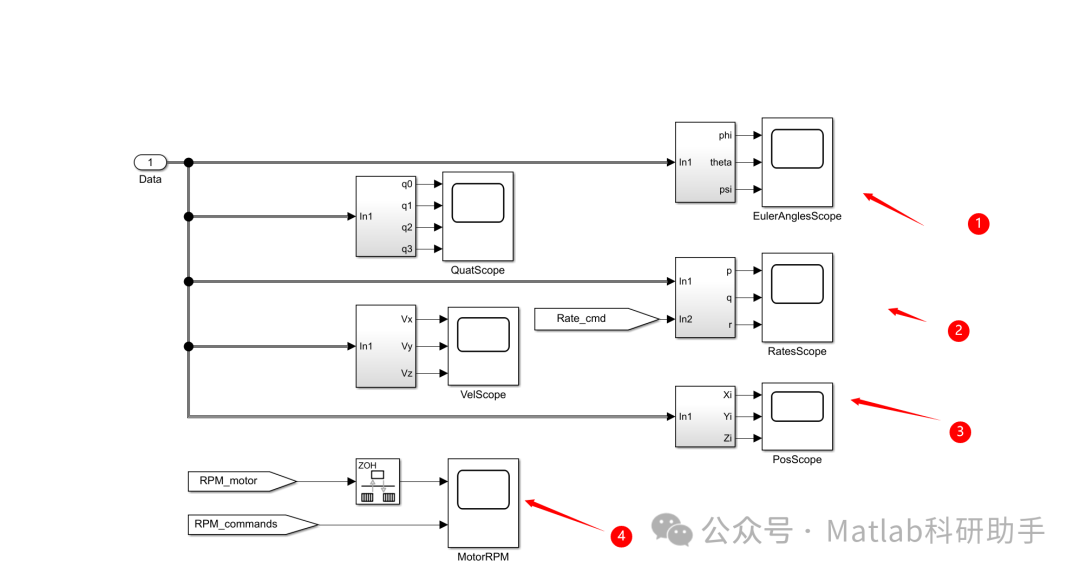

仿真监控模块：实时显示无人机的飞行状态（如姿态角、位置、速度）、动力系统状态（如电机转速、推力）、环境参数等信息，提供曲线可视化、数据实时刷新等功能，便于用户监控仿真过程。

2.4 应用验证层

应用验证层基于核心仿真层的动态模拟能力，提供针对性的应用场景与验证工具，用于实现控制算法测试、飞行性能评估、任务规划验证等具体应用需求。核心模块包括：

控制算法测试模块：提供控制算法的接口封装，支持PID控制、模型预测控制、滑模控制等多种控制算法的接入与测试，可通过对比不同算法下无人机的飞行轨迹跟踪精度、姿态稳定性，实现算法性能的评估与优化。
飞行性能评估模块：预设多种飞行性能测试场景（如悬停稳定性、爬升速度、机动转弯能力），自动计算飞行性能指标（如悬停误差、轨迹跟踪误差、动力消耗），生成性能评估报告。
任务规划验证模块：支持路径规划算法的接入，模拟无人机在复杂场景（如障碍物规避、多机协同）下的任务执行过程，验证任务规划算法的可行性与有效性。

三、核心模块改进与实现

3.1 高精度动力学模型改进

传统动力学模型多采用简化假设，忽略了机身弹性形变、旋翼间气动干扰等因素，导致动态模拟精度不足。本仿真环境对动力学模型进行了两方面改进：一是引入旋翼气动干扰模型，考虑多旋翼之间的气流相互作用，通过计算旋翼诱导速度的叠加效应，精准反映旋翼间的气动耦合影响；二是加入机身弹性形变补偿项，基于有限元方法构建简化的机身弹性模型，模拟机身在动力载荷作用下的微小形变对飞行姿态的影响。

动力学模型的核心求解方程基于牛顿-欧拉方程推导，表达式如下：

其中，m为无人机质量，a为质心加速度，F为总外力（包括升力、重力、空气阻力、环境干扰力等）；J为转动惯量矩阵，ω为角速度，α为角加速度，M为总外力矩（包括旋翼推力矩、空气动力矩、干扰力矩等）。通过数值积分方法（如龙格-库塔法）对上述方程进行实时求解，得到无人机的实时运动状态。

3.2 模块化动力系统模型实现

动力系统模型采用“电机+旋翼”的模块化拆分设计，便于根据不同类型的电机与旋翼进行替换与适配。电机模型基于等效电路理论构建，考虑电机的电阻、电感、反电动势等参数，模拟电机输入电压与输出转速之间的动态响应关系；旋翼模型基于叶素理论构建，通过计算旋翼每个叶素的气动载荷，叠加得到整个旋翼的升力与推力。

为提升动力系统的动态响应精度，模型中加入了电机延迟补偿机制，通过实测电机的阶跃响应曲线，建立延迟时间模型，对电机输出转速进行实时补偿。同时，支持旋翼参数的参数化配置，用户可输入旋翼直径、桨距、翼型等参数，模型自动计算旋翼的气动特性，无需重新编写模型代码。

3.3 动态环境干扰模型优化

针对传统环境模型风场模拟单一的问题，本仿真环境优化了风场模型，支持多种风场类型的组合模拟，包括恒定风、阵风、湍流以及风切变等。其中，湍流模型基于von Kármán湍流谱构建，通过随机过程生成符合实际大气湍流特性的风速序列；风切变模型考虑不同高度处的风速变化，模拟低空飞行时的风切变效应。

环境干扰模型与核心动力学模型采用松耦合方式连接，通过标准化的接口向动力学模型输出实时干扰力与干扰力矩，便于后续添加其他环境干扰因素（如雨雪、沙尘的阻力影响），提升了环境模拟的扩展性。

四、仿真环境搭建与测试

4.1 仿真平台选择与开发工具

本次仿真环境基于MATLAB/Simulink与ROS（Robot Operating System）搭建，其中核心动力学模型、动力系统模型、环境干扰模型通过MATLAB/Simulink实现，利用其强大的数值计算与模块化建模功能，提升模型的构建效率与求解精度；模块间的通信与数据交互基于ROS实现，借助ROS的节点通信机制，实现各模块的分布式运行与灵活协同；可视化界面基于Qt开发，提供直观的参数配置与仿真监控功能。

4.2 仿真参数配置

以四旋翼无人机为例，设置如下核心仿真参数：

无人机参数：质量m=1.2kg，转动惯量Jx=Jy=0.015kg·m²，Jz=0.03kg·m²，机身尺寸0.5m×0.5m×0.2m；
动力系统参数：电机额定电压12V，额定转速6000r/min，旋翼直径0.3m，桨距0.1m；
仿真参数：仿真步长0.001s，仿真时长60s，通信频率100Hz；
环境参数：采用恒定风+阵风组合风场，恒定风速3m/s，阵风风速5m/s，阵风持续时间2s。

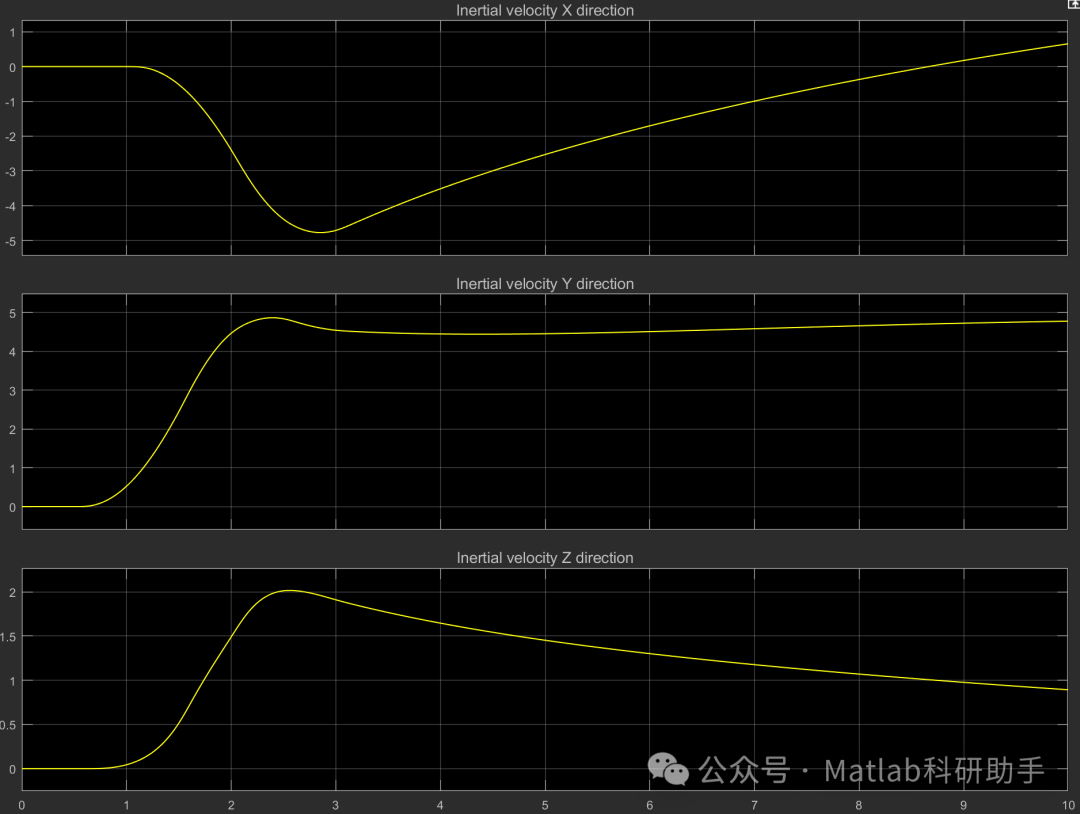

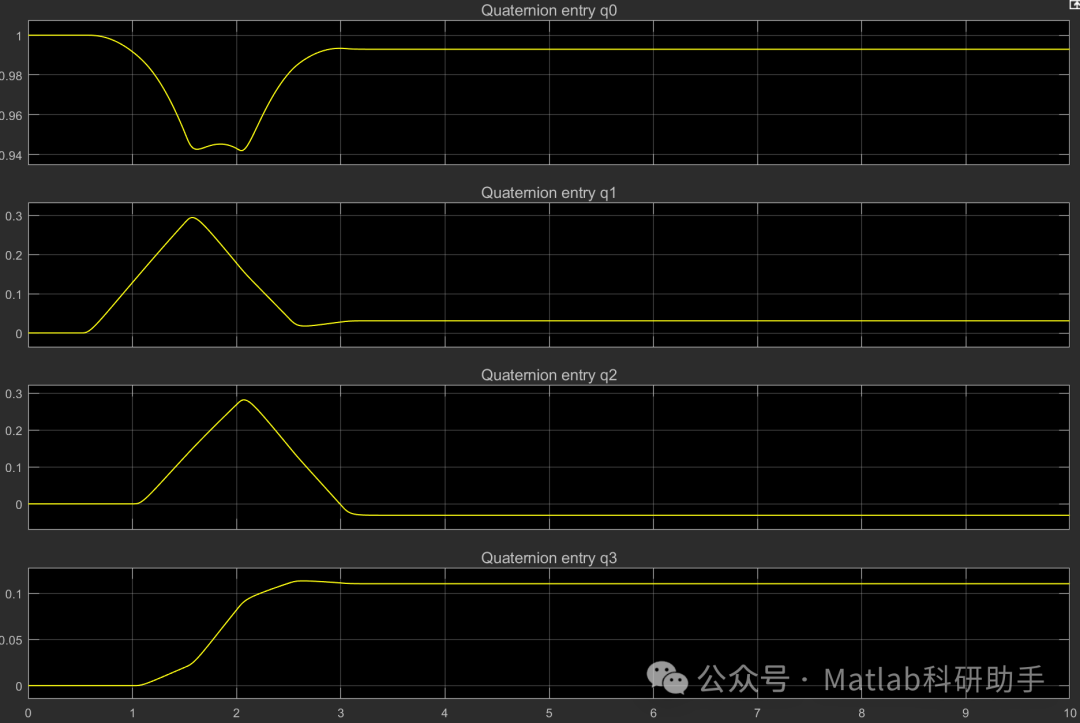

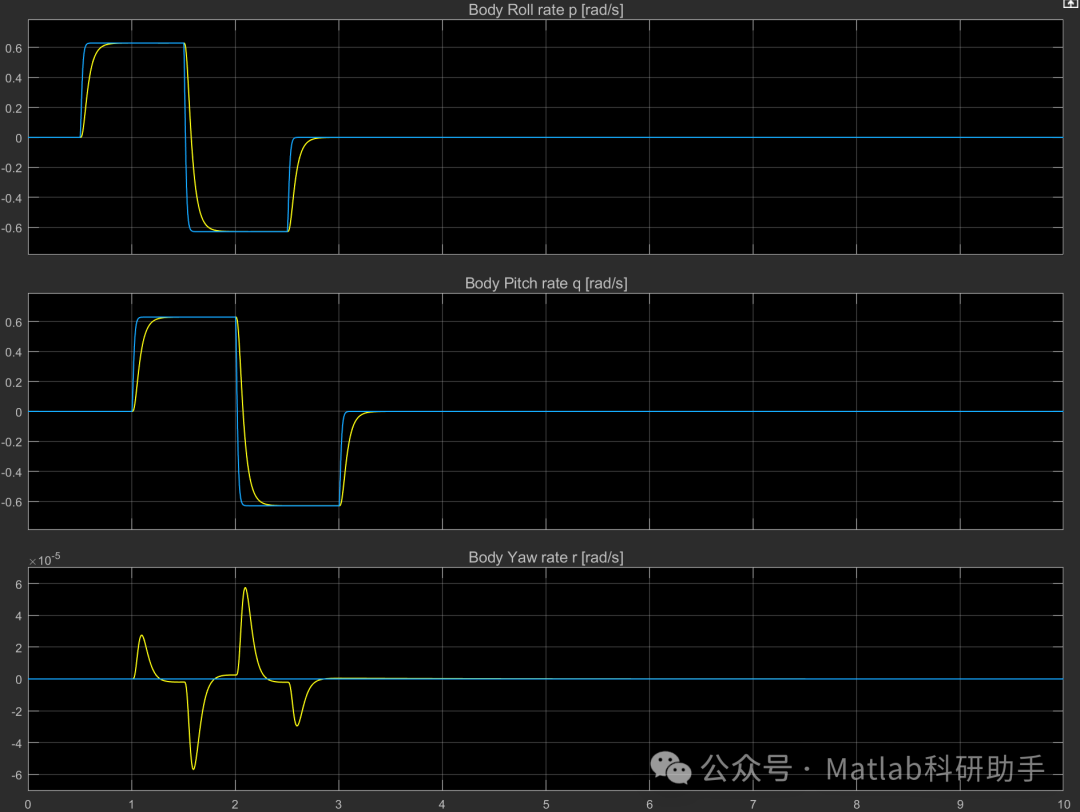

4.3 仿真测试与结果分析

为验证仿真环境的有效性与精度，开展了四旋翼无人机悬停飞行测试与轨迹跟踪测试，对比仿真结果与实物实验数据，评估仿真精度。

4.3.1 悬停飞行测试

悬停测试中，无人机在初始位置（0,0,1m）进行悬停，持续时间30s，记录无人机的姿态角（滚转角、俯仰角、偏航角）与位置偏差。仿真结果显示，滚转角与俯仰角的最大偏差不超过0.5°，偏航角最大偏差不超过1°，位置偏差在x、y方向最大不超过0.1m，z方向最大不超过0.05m；与实物实验数据对比，误差均在5%以内，表明仿真环境能够精准模拟无人机的悬停稳定性。

4.3.2 轨迹跟踪测试

轨迹跟踪测试中，设定无人机沿圆形轨迹（半径1m，圆心在(0,0,2m)）飞行，飞行速度1m/s。仿真结果显示，无人机的实际飞行轨迹与期望轨迹的最大偏差不超过0.15m，轨迹跟踪精度较高；同时，动力系统的响应延迟不超过0.02s，能够快速跟踪控制指令的变化，验证了动力系统模型的动态响应精度。

4.3.3 环境干扰测试

在上述轨迹跟踪测试的基础上，加入阵风干扰，记录无人机的轨迹偏差变化。仿真结果显示，阵风作用期间，无人机的轨迹偏差短暂增大至0.2m，但在控制算法的调节作用下，能够快速恢复到期望轨迹，偏差稳定在0.15m以内，表明仿真环境的环境干扰模型能够有效模拟风场对无人机飞行的影响，同时也验证了仿真环境支持复杂环境下飞行测试的能力。

五、结论与展望

5.1 结论

本文提出并实现了一种改进的多旋翼无人机动态模拟模块化仿真环境，采用分层模块化的设计架构，实现了各功能模块的独立设计与灵活组合。通过改进动力学模型、优化动力系统模型与环境干扰模型，提升了动态模拟的精度；借助标准化的接口与通信协议，增强了仿真环境的扩展性与兼容性。仿真测试结果表明，该仿真环境能够精准模拟多旋翼无人机的飞行动态特性，轨迹跟踪精度与悬停稳定性误差均在5%以内，可有效支撑无人机的控制算法测试、飞行性能评估等应用需求。

5.2 展望

未来可从以下方面对仿真环境进行进一步优化与扩展：一是提升仿真模型的实时性，采用GPU加速技术优化核心模型的求解过程，满足更高精度的硬件在环仿真需求；二是扩展多机协同仿真功能，构建多无人机分布式仿真模型，支持多机编队、协同任务执行等场景的模拟；三是引入数字孪生技术，建立无人机的数字孪生模型，实现虚拟仿真与实物状态的实时映射，提升仿真结果的实际参考价值；四是丰富应用验证模块，增加故障仿真功能，模拟电机故障、传感器故障等场景下的无人机飞行状态，为故障诊断与容错控制算法的测试提供支撑。
