STM32直流充电桩主控方案【源程序+原理图+PCB】

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、方案整体设计概述

直流充电桩作为新能源汽车充电的核心设备，其主控系统需实现充电流程控制、安全保护、通信交互、电能计量等核心功能。本方案基于 STM32F4 系列微控制器（STM32F407VET6）设计，具备高稳定性、强抗干扰能力与灵活的扩展性，支持 GB/T 18487.1-2015 国家标准，适配主流新能源汽车充电需求，输出电压范围覆盖 200V-750V，最大输出电流 120A，满足直流快充场景应用。

方案整体架构分为硬件层与软件层：

• 硬件层：包含 STM32 主控模块、电源管理模块、充电功率模块（IGBT 驱动）、采样模块（电压 / 电流 / 温度）、通信模块（CAN/LAN/Wi-Fi）、人机交互模块（LCD / 按键）及安全保护模块（绝缘检测 / 漏电流检测）；

• 软件层：基于 FreeRTOS 实时操作系统，实现充电流程状态机、参数采集与处理、通信协议解析、安全保护逻辑及用户交互功能，配套完整源程序与调试工具。

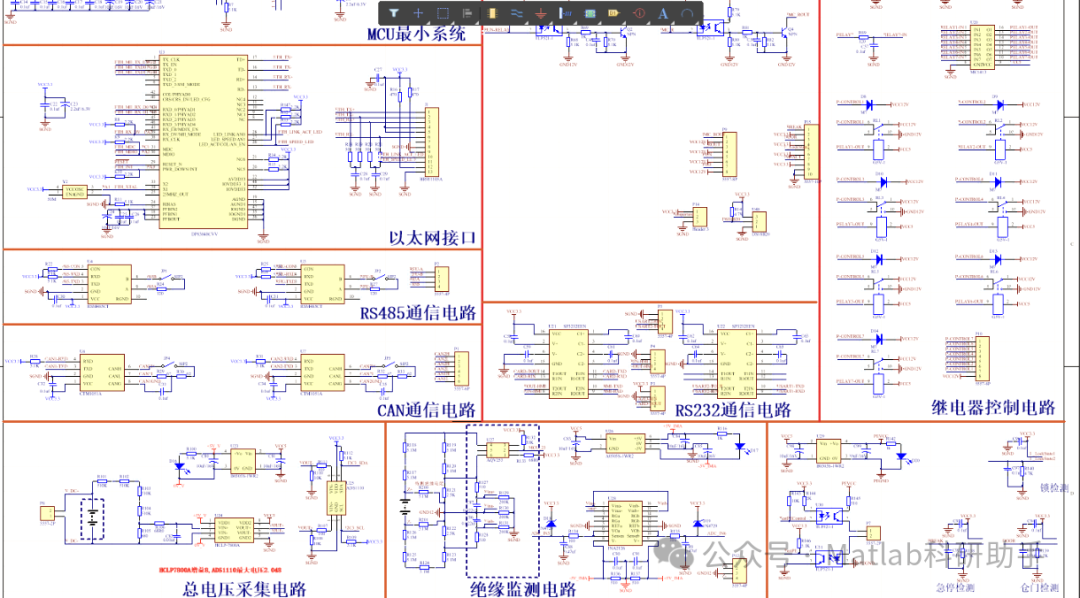

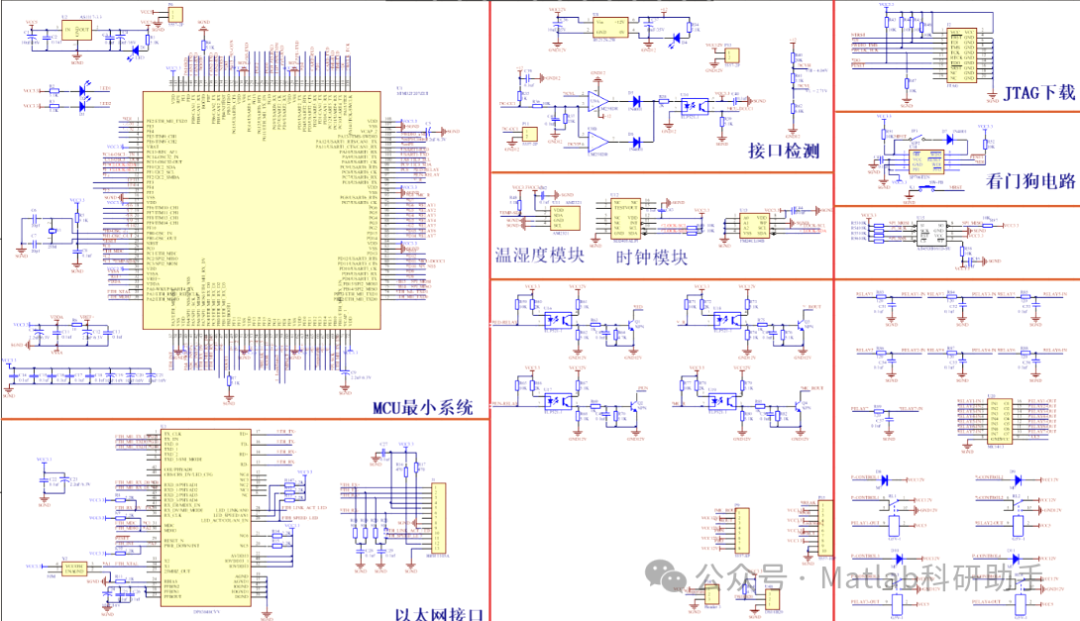

二、硬件设计（原理图 + PCB）

（一）核心元器件选型

1. 充电电压 / 电流采样电路

• 电压采样：充电母线电压经 1MΩ+1MΩ 分压电阻（精度 0.1%）降至 0-3.3V，接入 ADS1115 的 AIN0 引脚，ADS1115 通过 I2C 与 STM32 的 PB8（SCL）/PB9（SDA）通信；

• 电流采样：霍尔传感器输出 0-5V 电流信号，经 RC 滤波（1KΩ 电阻 + 10μF 电容）后接入 STM32 的 ADC1_IN0 引脚（PA0），ADC 采样率配置为 1KHz。

2. CAN 通信电路（与 BMS 交互）

• TJA1050 芯片 VCC 接 5V，TXD/RXD 分别接入 STM32 的 PB12（CAN_RX）/PB13（CAN_TX）；

• 总线端（CAN_H/CAN_L）串联 120Ω 终端电阻，并联 TVS 管（SMBJ6.5CA）防雷击，通过端子接入车载 BMS。

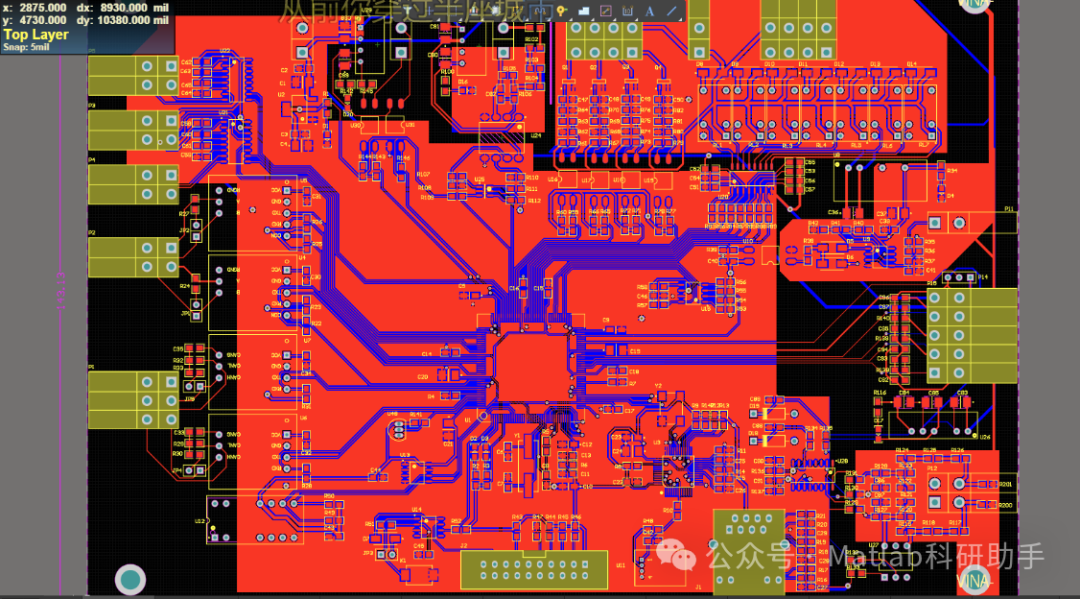

（二）PCB 设计规范

1. 布局原则：

• 功率模块（IGBT 驱动、电源管理）与信号模块（MCU、采样电路）分区布局，减少干扰；

• 高频信号（晶振、CAN 总线）尽量短路径，晶振周围预留接地覆铜；

• 采样电路（分压电阻、霍尔传感器输出）远离功率走线（≥2mm），避免电磁耦合。

1. 布线规则：

• 电源走线：12V/5V 电源线宽≥1mm，3.3V 电源线宽≥0.5mm，接地采用 “星型接地”+ 覆铜（地平面）；

• 信号走线：ADC 采样线、I2C/CAN 信号线宽 0.2-0.3mm，阻抗控制 50Ω（以太网走线）；

• 过孔：功率线过孔直径≥0.8mm，信号线过孔直径 0.6mm，避免密集过孔（防止虚焊）。

1. 防护设计：

• 输入电源端串联自恢复保险丝（10A/12V），并联压敏电阻（14D471K）；

• PCB 边缘预留 2mm 覆铜边，增强抗静电能力（ESD 等级≥接触放电 ±8kV）。

（三）PCB 文件（交付格式）

• 设计软件：Altium Designer 22；

• 交付文件：.SchDoc（原理图）、.PcbDoc（PCB 文件）、Gerber 文件（用于生产，包含 Top/Bottom Layer、Silkscreen、Solder Mask、Drill File）、BOM 清单（含元器件型号、封装、数量）。

三、系统调试与验证

（一）硬件调试

1. 电源测试：接入 12V 直流电源，测量 STM32 的 VDD 引脚电压为 3.3V±0.05V，无过压 / 欠压；

1. 外设通信测试：

• CAN 通信：通过 CANoe 模拟 BMS 发送报文，STM32 可正确接收并解析（报文 ID：0x1806F4E5）；

• ADC 采样：输入 500V 电压、100A 电流，STM32 采样值与实际值误差≤0.5%；

1. 安全保护测试：

• 模拟绝缘电阻降低至 300Ω/V，系统触发绝缘故障，IGBT 关闭，故障灯点亮；

• 模拟漏电流 40mA，系统 10ms 内触发保护，切断充电回路。

（二）软件调试

1. 任务调度测试：通过 J-Link 查看 FreeRTOS 任务运行状态，各任务周期误差≤1ms；

1. 充电流程测试：

• 恒流阶段：目标电流 100A，实际电流波动范围 99.5A-100.5A；

• 恒压阶段：目标电压 700V，实际电压波动范围 699.5V-700.5V；

1. 通信测试：

• 以太网：与后台监控系统通信，上传充电参数（更新频率 1s / 次）；

• Wi-Fi：通过手机 APP 查看充电状态，控制充电启停（响应时间≤500ms）。

四、交付文件清单

1. 硬件文件：

• 原理图：STM32_DC_Charge_Pile.SchDoc（Altium Designer 格式）；

• PCB 文件：STM32_DC_Charge_Pile.PcbDoc；

• Gerber 文件：/Gerber/（包含 Top/Bottom Layer、Silkscreen、Drill File）；

• BOM 清单：DC_Charge_Pile_BOM.xlsx（含元器件采购链接）。

1. 软件文件：

• 源程序：/Project/（Keil 工程 + 完整代码）；

• 编译输出：/Output/STM32DCCharge.hex（可直接下载至 MCU）；

• 驱动库：STM32CubeF4 Firmware V1.28.0（官方驱动）。

1. 文档文件：

• 设计手册：STM32 直流充电桩主控方案设计手册.pdf（含原理、调试步骤）；

• 用户手册：充电桩操作指南.pdf（面向终端用户）；

• 测试报告：系统功能测试报告.pdf（含测试数据、故障案例）。

五、工程应用建议

1. 生产优化：

• PCB 生产：采用 FR-4 板材（厚度 1.6mm），表面喷锡处理，提高焊接可靠性；

• 元器件采购：关键元器件（IGBT、霍尔传感器）选择原厂正品，避免山寨产品导致故障；

1. 现场部署：

• 安装环境：避免高温（≤60℃）、潮湿（RH≤85%）环境，充电桩外壳做好防水（IP54）；

• 电磁兼容：电源线、通信线采用屏蔽线，接地电阻≤4Ω，避免附近大功率设备干扰；

1. 维护升级：

• 软件升级：支持以太网远程升级（IAP 功能），无需拆卸设备；

• 故障排查：通过 LCD 显示故障代码（如 E01 = 绝缘故障、E02 = 漏电流故障），快速定位问题。

⛳️ 运行结果

🔗 参考文献

[1] 田璞.基于云服务器的光伏充电桩收费管理系统设计[D].厦门理工学院,2022.

[2] 明鑫培.基于物联网平台的智慧充电桩控制系统研究[D].江苏大学,2020.

[3] 李建群,魏丹,朱林培.电动汽车BMS充电干扰问题分析及排除[J].安全与电磁兼容, 2023(1):50-54.
