一、研究背景与意义

在当今数据驱动的时代，数据分类预测技术已广泛应用于故障识别、图像识别、语音识别、金融风险评估等众多领域。其中，故障识别作为保障工业设备安全稳定运行的关键环节，对数据分类预测的准确性、高效性和鲁棒性提出了极高要求。

传统的数据分类预测方法，如支持向量机（SVM）、决策树、K 近邻（KNN）等，在处理低维、结构简单的数据时表现出一定的优势。然而，随着工业设备复杂度的不断提升，故障数据呈现出高维化、非线性、强耦合等特点，传统方法难以有效提取数据中的深层特征，导致分类预测精度下降，无法满足复杂故障识别的需求。

卷积神经网络（CNN）作为深度学习领域的代表性算法，具备强大的深层特征提取能力，能够自动从高维数据中挖掘潜在的关键特征，在图像、语音等复杂数据处理任务中取得了显著成效。但 CNN 在处理小样本数据或类别不平衡数据时，容易出现过拟合现象，且其全连接层的分类决策能力相对较弱，影响了最终的分类预测性能。

支持向量机（SVM）则具有良好的小样本学习能力和泛化能力，能够在高维特征空间中构建最优分类超平面，有效处理非线性分类问题。基于此，将 CNN 的深层特征提取能力与 SVM 的强分类决策能力相结合，构建 CNN - SVM 融合模型，可充分发挥两者的优势，弥补各自的不足，进一步提高数据分类预测的精度和鲁棒性，为复杂场景下的故障识别等数据分类预测任务提供新的有效技术途径，具有重要的理论研究价值和实际应用意义。

二、CNN 与 SVM 的核心原理

（一）卷积神经网络（CNN）

1. 网络结构

CNN 通常由输入层、卷积层、池化层、全连接层和输出层组成。

输入层：负责接收原始数据，如故障振动信号转换后的一维数据或故障图像的二维像素数据。

卷积层：通过卷积核与输入特征图进行卷积运算，提取数据的局部特征。卷积核的大小、数量和步长是关键参数，不同的参数设置会影响特征提取的效果。例如，在处理故障振动信号的一维数据时，可采用较小的卷积核（如 3×1、5×1）来捕捉信号的局部时域特征；在处理故障图像时，可采用 3×3、5×5 的卷积核提取图像的边缘、纹理等特征。

池化层：位于卷积层之后，主要作用是对卷积层提取的特征图进行下采样，减少特征维度，降低计算复杂度，同时增强模型的平移不变性。常用的池化方式有最大池化和平均池化。最大池化选取特征图局部区域的最大值作为该区域的代表特征，能够突出局部特征的显著性；平均池化则选取局部区域的平均值，能够保留更多的全局信息。

全连接层：将池化层输出的特征图展平为一维向量后，通过全连接的方式将其映射到新的特征空间，为后续的分类决策做准备。全连接层的神经元数量决定了模型的复杂度，过多的神经元可能导致过拟合，过少则可能无法充分学习数据的特征。

输出层：根据具体的分类任务，采用合适的激活函数输出分类结果。对于二分类任务，通常采用 sigmoid 激活函数；对于多分类任务，常用 softmax 激活函数，输出每个类别的概率值。

2. 核心机制

局部连接与权值共享：卷积层中的每个神经元只与输入特征图的局部区域相连，即局部连接，这使得模型能够专注于提取数据的局部特征。同时，同一卷积核在整个输入特征图上共享权值，大大减少了模型的参数数量，降低了计算复杂度，提高了模型的训练效率。

特征提取的层次性：CNN 通过多个卷积层和池化层的交替堆叠，实现了特征提取的层次性。浅层卷积层主要提取数据的低级特征，如信号的局部波动、图像的边缘等；深层卷积层则在浅层特征的基础上，逐步提取更复杂、更抽象的高级特征，如故障信号的特征模式、故障图像的故障区域特征等，这些高级特征更有利于数据的分类预测。

（二）支持向量机（SVM）

1. 基本思想

SVM 的基本思想是在特征空间中找到一个最优分类超平面，使得该超平面能够将不同类别的样本尽可能准确地分开，并且使两类样本到超平面的距离（即间隔）最大。最优分类超平面的确定取决于少数几个被称为支持向量的样本点，这些样本点位于两类样本的边界上，对超平面的位置起着决定性作用。

2. 线性可分与非线性可分情况

线性可分情况：当样本在特征空间中能够被一个线性超平面完全分开时，SVM 通过求解凸二次规划问题，找到使得间隔最大的最优分类超平面。其目标函数为最大化间隔，约束条件为所有样本都被正确分类。

非线性可分情况：当样本在原始特征空间中无法被线性超平面分开时，SVM 通过核函数将样本映射到更高维的特征空间，使得在高维特征空间中样本能够被线性超平面分开。常用的核函数有线性核函数、多项式核函数、径向基函数（RBF）和 sigmoid 核函数。其中，RBF 核函数具有良好的非线性映射能力和泛化性能，在实际应用中最为常用。

3. 软间隔与惩罚系数

在实际应用中，完全线性可分的样本很少见，通常存在一些噪声样本或异常值。为了处理这种情况，SVM 引入了软间隔的概念，允许少量样本被错误分类，但通过引入惩罚系数 C 来控制错误分类样本的数量。惩罚系数 C 越大，模型对错误分类样本的惩罚越重，模型越倾向于将所有样本正确分类，可能导致过拟合；C 越小，模型对错误分类样本的容忍度越高，可能导致欠拟合。因此，合理选择惩罚系数 C 对于提高 SVM 的分类性能至关重要。

三、CNN - SVM 融合模型的构建

（一）融合思路

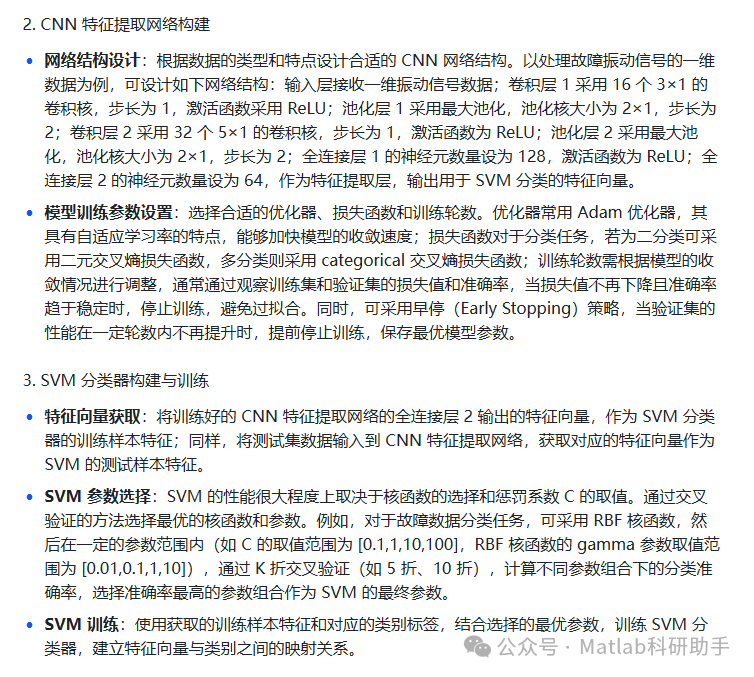

CNN - SVM 融合模型的核心思路是利用 CNN 强大的深层特征提取能力，从原始数据中提取出具有高判别性的深层特征，然后将这些深层特征作为 SVM 的输入，利用 SVM 优秀的分类决策能力进行分类预测。具体而言，首先构建合适的 CNN 网络结构，对原始数据进行训练，当 CNN 网络训练到一定程度后，去除 CNN 的输出层和部分全连接层，将剩余全连接层输出的特征向量作为 SVM 的训练样本和测试样本，最后训练 SVM 分类器并利用其进行分类预测。这种融合方式既避免了 CNN 在小样本或类别不平衡数据上易过拟合的问题，又充分发挥了 SVM 在小样本学习和分类决策上的优势，从而提高整体模型的分类预测性能。

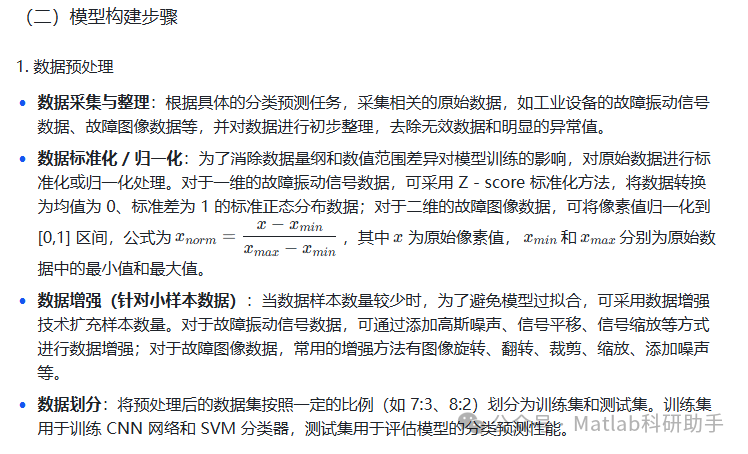

四、应用前景与未来发展方向

（一）应用前景

CNN - SVM 融合模型凭借其强大的深层特征提取能力和优秀的分类决策能力，在多个领域具有广阔的应用前景。

工业故障识别：除了滚动轴承故障识别，还可应用于电机、齿轮箱、泵、风机等工业设备的故障识别。例如，通过采集设备的振动、温度、压力等信号数据，利用 CNN - SVM 模型提取特征并进行分类，实现设备故障的早期预警和精准诊断，减少设备停机时间，降低维护成本，保障工业生产的安全稳定运行。

图像识别：在医学图像诊断（如肿瘤识别、眼底疾病诊断）、人脸识别、目标检测等领域，CNN - SVM 模型能够有效提取图像的深层特征，提高图像分类和识别的准确率。例如，在医学图像诊断中，通过对医学影像（如 CT 图像、MRI 图像）进行处理，利用 CNN - SVM 模型识别病灶区域，为医生提供辅助诊断依据，提高诊断的准确性和效率。

语音识别：在语音指令识别、语音情感分析、语音降噪等语音处理任务中，CNN - SVM 模型可用于提取语音信号的频谱特征等深层特征，提高语音识别的精度和鲁棒性。

金融领域：在金融风险评估、信用评级、股票走势预测等方面，可利用 CNN - SVM 模型对金融数据（如股票价格数据、财务指标数据、客户信用数据等）进行分析和分类预测，为金融决策提供支持。

（二）未来发展方向

虽然 CNN - SVM 融合模型在数据分类预测方面取得了较好的性能，但仍有一些方面需要进一步研究和改进，以适应更复杂的应用场景和更高的性能要求。

模型结构优化：当前的 CNN - SVM 融合模型通常是将 CNN 的全连接层输出作为 SVM 的输入，未来可探索更深度的融合方式。例如，在 CNN 的卷积层或池化层中引入 SVM 的思想，或者将 SVM 作为 CNN 的一部分嵌入到网络结构中，实现特征提取和分类决策的更紧密结合，进一步提高模型的性能。

小样本与零样本学习：在实际应用中，往往存在样本数量有限或某些类别样本缺失的情况（零样本）。未来可研究基于迁移学习、元学习等技术的 CNN - SVM 融合模型，利用已有的大量相关领域数据或少量样本数据，提高模型在小样本和零样本情况下的分类预测能力。

多模态数据融合：许多实际应用场景中，数据通常以多模态的形式存在，如工业设备故障诊断中的振动信号、温度信号、声音信号，医学诊断中的图像数据、文本数据、生理信号等。未来可研究能够处理多模态数据的 CNN - SVM 融合模型，通过有效融合不同模态的数据特征，提高分类预测的准确性和可靠性。

模型解释性提升：深度学习模型通常被认为是 “黑箱” 模型，缺乏良好的解释性，这在一些对模型解释性要求较高的领域（如医学诊断、金融决策）限制了其应用。未来可研究提高 CNN - SVM 融合模型解释性的方法，如通过可视化技术展示 CNN 提取的特征，分析 SVM 最优分类超平面与特征之间的关系，使模型的分类决策过程更加透明可解释。

实时性优化：在一些实时性要求较高的应用场景（如工业设备在线故障监测、自动驾驶中的目标检测），模型的推理速度至关重要。未来可通过模型压缩（如剪枝、量化、知识蒸馏）、硬件加速（如 GPU、FPGA、ASIC）等技术，优化 CNN - SVM 融合模型的计算效率，提高模型的实时推理速度，满足实时应用需求。

五、结论

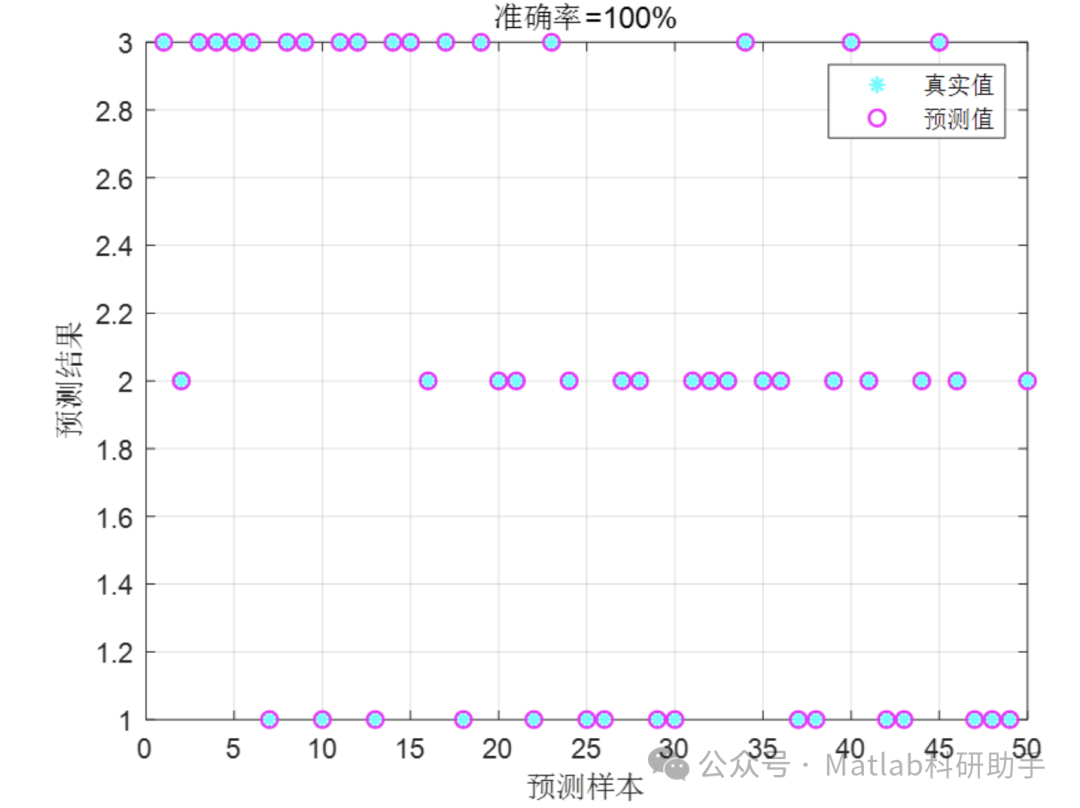

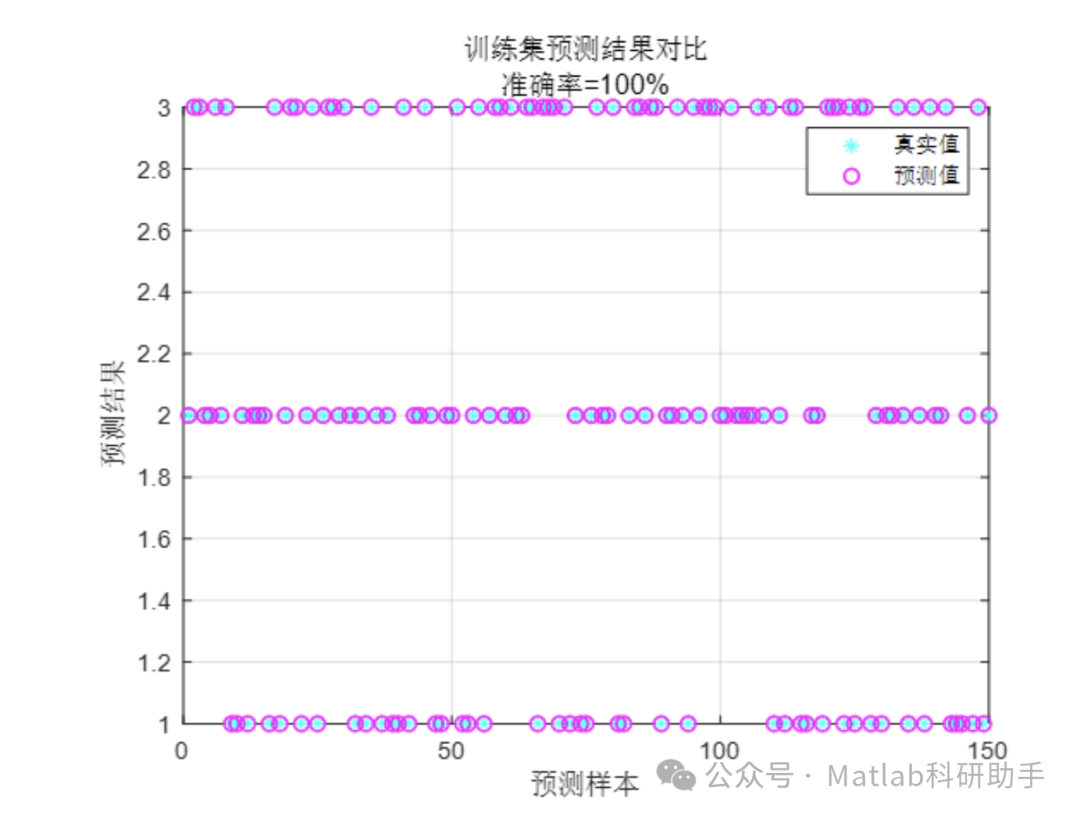

本研究构建了基于 CNN - SVM 的数据分类预测模型，将 CNN 的深层特征提取能力与 SVM 的强分类决策能力相结合，有效解决了传统分类模型在处理高维复杂数据时特征提取不足、单一 CNN 模型在小样本数据上易过拟合及分类决策能力较弱的问题。以滚动轴承故障数据为例的实验结果表明，CNN - SVM 融合模型在分类准确率、精确率、召回率和 F1 - score 等评价指标上均显著优于传统 SVM、单一 CNN、KNN 和决策树模型，对不同类型的滚动轴承故障具有良好的分类能力和稳定性。

该模型不仅为滚动轴承故障识别提供了一种高效、准确的新方法，也为其他领域的数据分类预测任务提供了有益的参考。未来通过对模型结构、小样本学习、多模态数据融合、解释性和实时性等方面的进一步研究和改进，CNN - SVM 融合模型有望在更广泛的领域发挥更大的作用，为解决复杂数据分类预测问题提供更有力的技术支持。
