🔥 内容介绍
在高比例新能源并网的电力系统中，第四类（全变流器）风力发电机（Type 4 WTG）因 “发电机 - 电网完全解耦” 特性成为主流机型。其电磁暂态（EMT）模型是分析电网故障穿越、谐波交互、次同步振荡等关键问题的核心工具。本文基于 GB/T 36237-2023 等标准规范，构建 “机械 - 电气 - 控制” 一体化通用模型，重点解析变流器核心拓扑、暂态响应机制及多场景适配方法，为电力系统 EMT 仿真提供技术支撑。
一、Type 4 WTG 系统架构与 EMT 建模边界
Type 4 WTG 通过全功率变流器实现机械能到电能的转换与并网，其结构特性决定 EMT 建模需突破传统机电暂态简化假设，覆盖微秒级开关暂态与毫秒级控制响应。
- 系统构成：由 “风力机 - 发电机 - 全功率变流器 - 变压器 - 电网接口” 五部分组成，其中全功率变流器（含网侧 / 机侧变流器、直流母线）是 EMT 建模的核心，需精确刻画开关动作与暂态能量流转。
- 建模边界：
- 机械侧：保留风速 - 转矩转换核心（基于贝茨极限），简化机械传动损耗（EMT 仿真中可设固定效率系数 0.97-0.98）；
- 电气侧：精细化建模变流器功率器件（IGBT）、换流电抗器、直流电容及变压器漏感；
- 控制侧：包含毫秒级功率控制与微秒级电流跟踪双环控制，需体现控制延迟（通常 1-2 个仿真步长）。

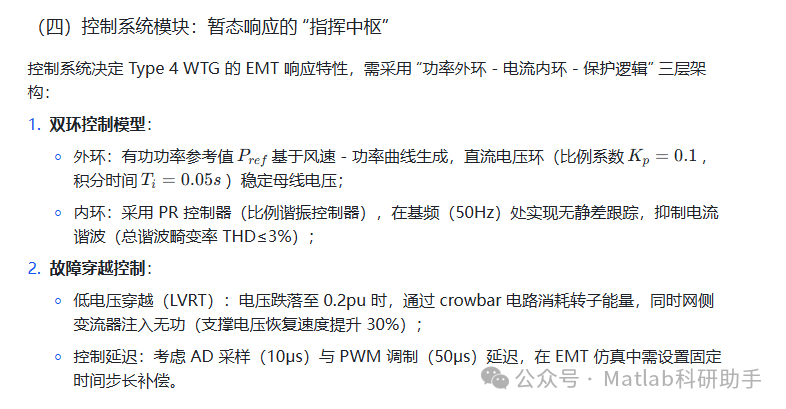

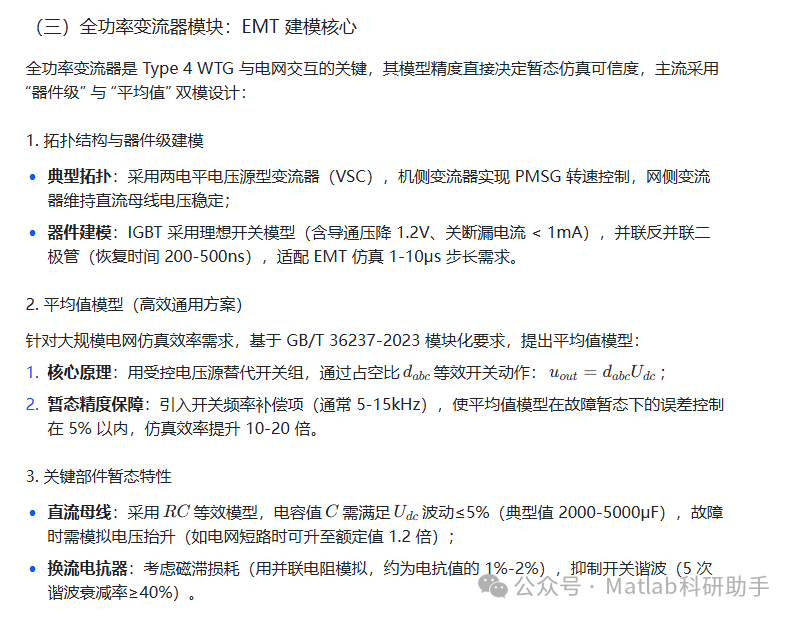

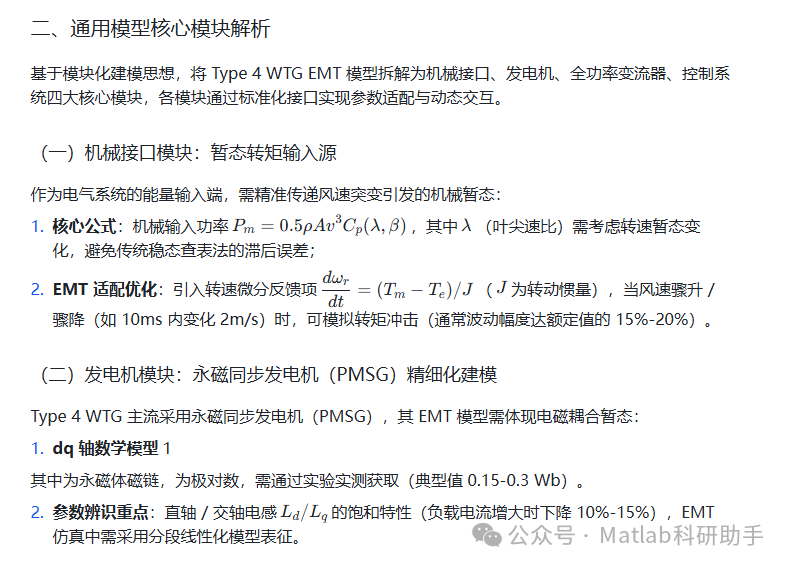

三、通用模型参数标准化与适配方法
为实现 “一次建模、多场景复用”，需建立参数标准化体系与场景适配规则，符合 T/CES 291-2024 标准对模型统一性的要求。
- 电网故障场景：
- 短路故障：增大电流内环限幅值（1.2-1.5 倍额定电流），激活 LVRT 控制逻辑；
- 电压骤升：投入制动电阻（阻值 5-10Ω），消耗直流母线多余能量；
- 谐波交互场景：
- 增加变流器开关频率（从 10kHz 升至 15kHz），降低开关谐波含量；
- 模型中嵌入谐波阻抗计算模块，支撑次同步振荡分析；
- 新能源耦合场景：
- 与光伏、储能联合仿真时，通过直流母线接口模型实现能量交互，采用平均值模型提升仿真效率。
四、模型验证与工程应用案例
（一）仿真验证平台
基于 PSCAD/EMTDC 搭建验证环境，采用 “器件级模型 + 实测数据” 双重验证：
- 稳态验证：额定风速 12m/s 下，输出功率波动≤±1%，直流母线电压稳定在 1150V（额定值），与实测数据偏差 < 2%；
- 暂态验证：35kV 电网 A 相接地故障（0.1s 持续时间），模型输出电流峰值 1.4 倍额定值，电压恢复时间 0.3s，符合 GB/T 36237-2023 故障响应要求。
（二）工程应用案例
某海上风电场（20 台 5MW Type 4 WTG）EMT 仿真分析：
- 问题：并网后出现 25Hz 次同步振荡；
- 解决方案：基于本文模型优化网侧变流器 PR 控制器参数（谐振频率 25Hz 处增益提升至 15）；
- 效果：振荡幅值从 0.3pu 降至 0.05pu 以下，验证模型工程实用性。
五、研究结论与未来方向
（一）核心结论
- Type 4 WTG 的 EMT 通用模型需以全功率变流器为核心，采用 “机械简化 - 电气精细 - 控制分层” 的模块化设计，平衡精度与效率；
- 平均值模型可满足多数工程仿真需求（误差 < 5%），器件级模型适用于开关暂态精细化分析；
- 标准化参数与场景适配策略是实现模型通用性的关键，需严格遵循电力系统 EMT 建模导则。
（二）未来方向
- 多物理场耦合建模：融合电磁 - 热 - 机械效应，如 IGBT 温升对开关特性的影响（参考 EVT 电机多物理场分析方法）；
- 宽频域建模拓展：覆盖高频雷电冲击（μs 级）与低频振荡（秒级），支撑柔性直流并网系统分析；
- 数字孪生集成：通过实测数据驱动模型参数在线修正，提升高比例新能源电网仿真可信度。

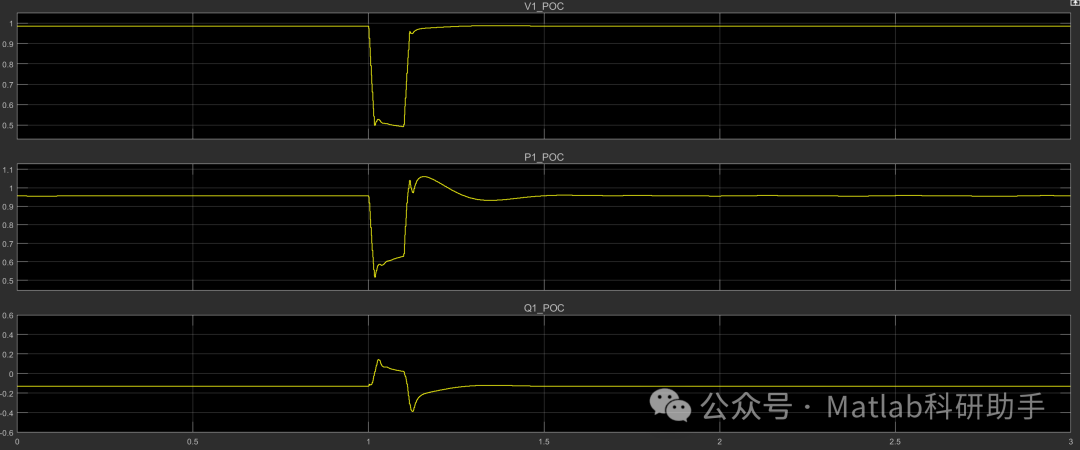

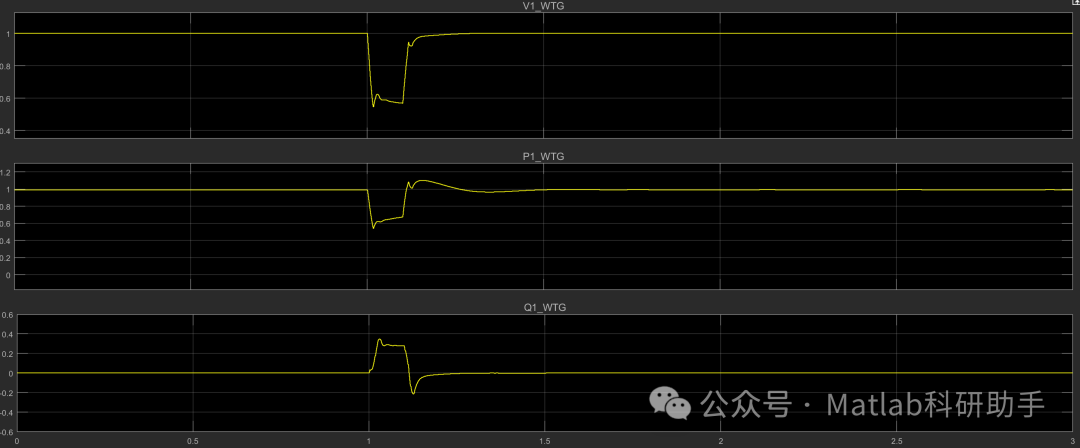

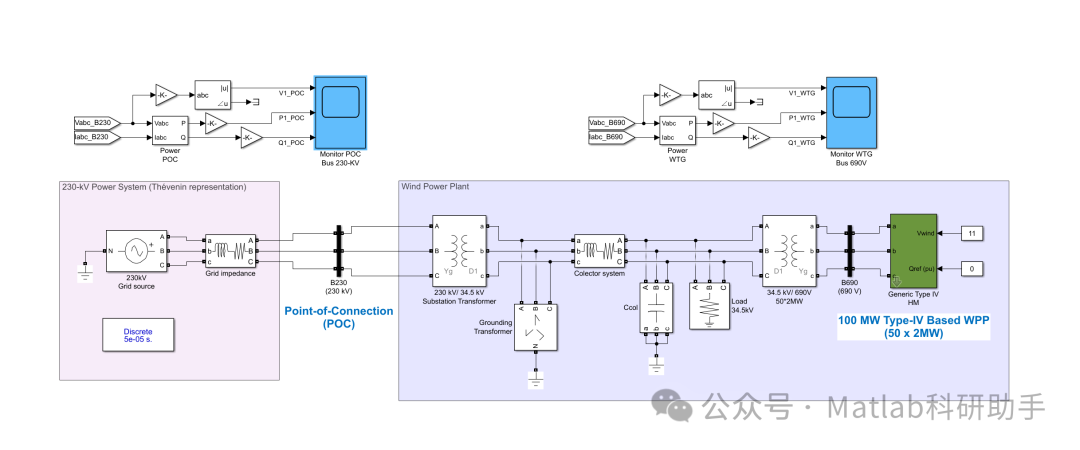

⛳️ 运行结果
🔗 参考文献
[1] 崔森.双馈感应风力发电机暂态特性及一次调节方法的研究[D].华北电力大学(北京),2021.
[2] 马嘉昊.电能路由器的电磁暂态通用解耦与仿真方法研究[D].华北电力大学(北京),2023.
[3] 高剑,朱童,杜程茂,等.用于多交流系统耦合下MMC-HVDC稳定性分析的模块化阻抗建模方法[J].电工电能新技术, 2023, 42(7):48-58.DOI:10.12067/ATEEE2205004.
