一、技术背景：栅格地图路径规划的核心挑战

在机器人自主导航领域，栅格地图因建模直观、环境适配性强，成为室内外场景的主流环境表示方式。其本质是将物理空间离散为大小均等的 “栅格单元”，通过 “可行 / 不可行”（0/1）标记构建障碍物分布模型。传统路径规划方法（如 A*、Dijkstra）虽能找到最短路径，但在动态障碍物、多目标约束（如能耗、时间）、大规模栅格地图场景下，存在搜索效率低、鲁棒性不足等问题。

遗传算法（GA）作为一种启发式进化算法，通过模拟生物 “选择 - 交叉 - 变异” 的进化过程，具备全局寻优能力和并行计算潜力，为复杂栅格环境下的路径规划提供了新解法。然而，标准遗传算法存在早熟收敛（陷入局部最优）、后期收敛速度慢、路径平滑性差三大痛点，因此需通过针对性改进，提升其在机器人路径规划中的实用性。

二、改进遗传算法的核心优化方向

针对标准遗传算法的缺陷，学界与工业界主要从编码方式、遗传算子、适应度函数、算法融合四个维度进行改进，形成适配栅格地图路径规划的专用算法：

1. 编码方式：从 “间接” 到 “直接” 的精准映射

传统二进制编码（如用 0/1 表示栅格是否经过）易产生无效路径（如穿越障碍物），需额外增加约束校验，降低计算效率。改进方案采用直接编码策略：

• 栅格坐标编码：将路径表示为 “起点坐标→中间节点坐标→终点坐标” 的有序序列，例如在 10×10 栅格地图中，路径（1,1）→（3,2）→（5,5）可编码为 [(1,1),(3,2),(5,5)]，直接对应物理空间位置，避免无效路径生成；

• 方向编码：用 4 个方向（上 / 下 / 左 / 右，对应 0-3）或 8 个方向（增加斜向移动，对应 0-7）表示机器人移动指令，路径长度由编码长度直接决定，适用于固定步数的规划场景。

2. 遗传算子改进：提升寻优效率与路径质量

遗传算子是算法进化的核心，改进重点在于解决 “早熟收敛” 与 “路径平滑性” 问题：

• 选择算子：摒弃传统轮盘赌选择（易导致优势个体过度繁殖），采用精英保留 + 锦标赛选择结合策略：

• 保留每代种群中适应度前 10% 的 “精英个体”，直接进入下一代，确保优质基因不丢失；

• 剩余个体通过随机分组（每组 5-8 个个体），选择组内适应度最高者进入交配池，平衡选择压力与多样性。

• 交叉算子：针对路径编码的连续性要求，改进传统单点交叉（易产生断裂路径），提出自适应分段交叉：

• 先识别父代路径中的公共节点（如两路径均经过的栅格（3,2）），以公共节点为分割点，交换不同分段的路径片段；

• 若父代无公共节点，则随机选择 2 个交叉点，对中间片段进行交换，并通过 “路径修复”（如删除重复节点、规避障碍物）确保子代路径有效性。

• 变异算子：引入动态变异概率与定向变异机制：

• 变异概率随进化代数动态调整（初期高概率（0.05-0.1）保证多样性，后期低概率（0.01-0.03）稳定收敛）；

• 变异时不随机改变坐标，而是在当前节点的可行邻域（非障碍物栅格）中选择最优方向（如朝向终点的方向）进行替换，提升路径优化效率。

四、应用场景与技术延展

1. 核心应用领域

• 室内服务机器人：如餐厅送餐机器人、医院导诊机器人，在桌椅、行人等静态 / 动态障碍物环境中，实现高效避障与精准导航；

• 工业 AGV（自动导引车）：在工厂车间的货架、生产线等固定障碍物场景下，优化 AGV 运输路径，减少运输时间与能耗；

• 室外移动机器人：如园区巡检机器人、农业植保机器人，在草地、树木、临时施工区域等复杂环境中，结合 GPS 与局部感知，实现全局路径规划。

2. 技术局限性与未来方向

• 现存挑战：在超大规模栅格地图（如 1000×1000）中，初始种群生成效率低，迭代计算时间较长；对机器人运动学约束（如最小转弯半径）的适配性不足；

• 未来方向：

1. 引入并行计算（如 GPU 加速），提升大规模地图下的迭代效率；

1. 融合机器人运动学模型，在适应度函数中增加转弯半径约束，生成更符合实际运动能力的路径；

1. 结合强化学习（RL），让算法自主学习环境特征，动态调整遗传算子参数，进一步提升寻优智能化水平。

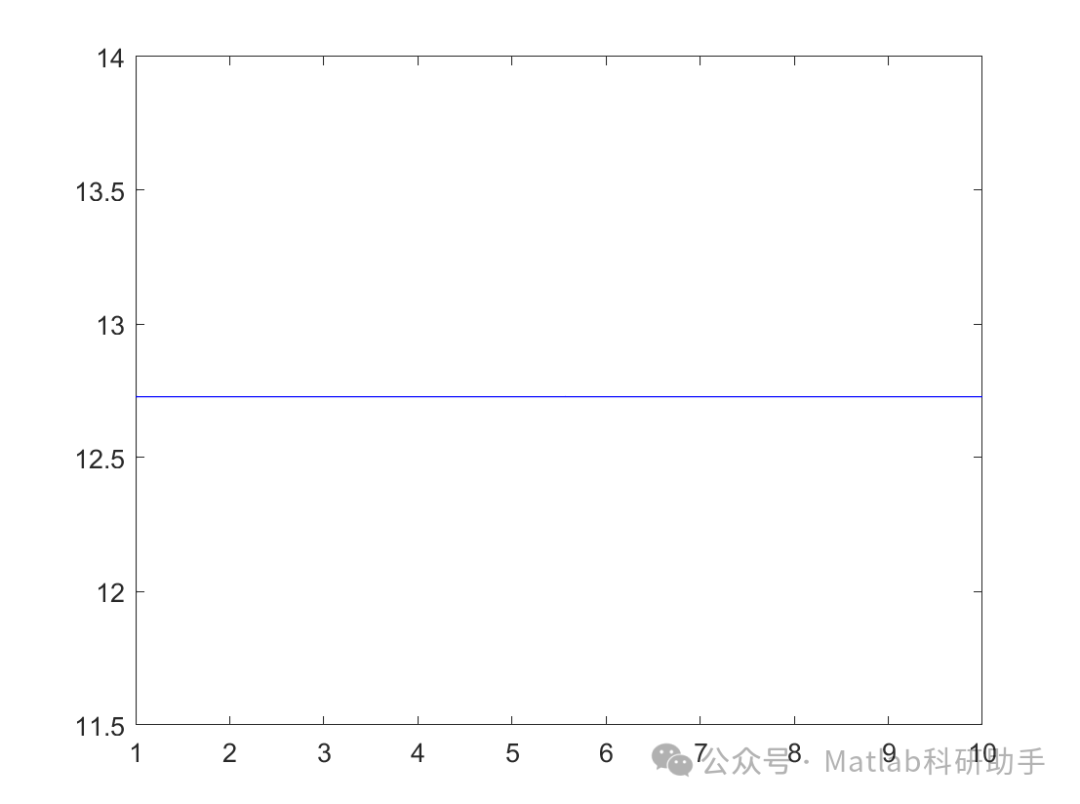

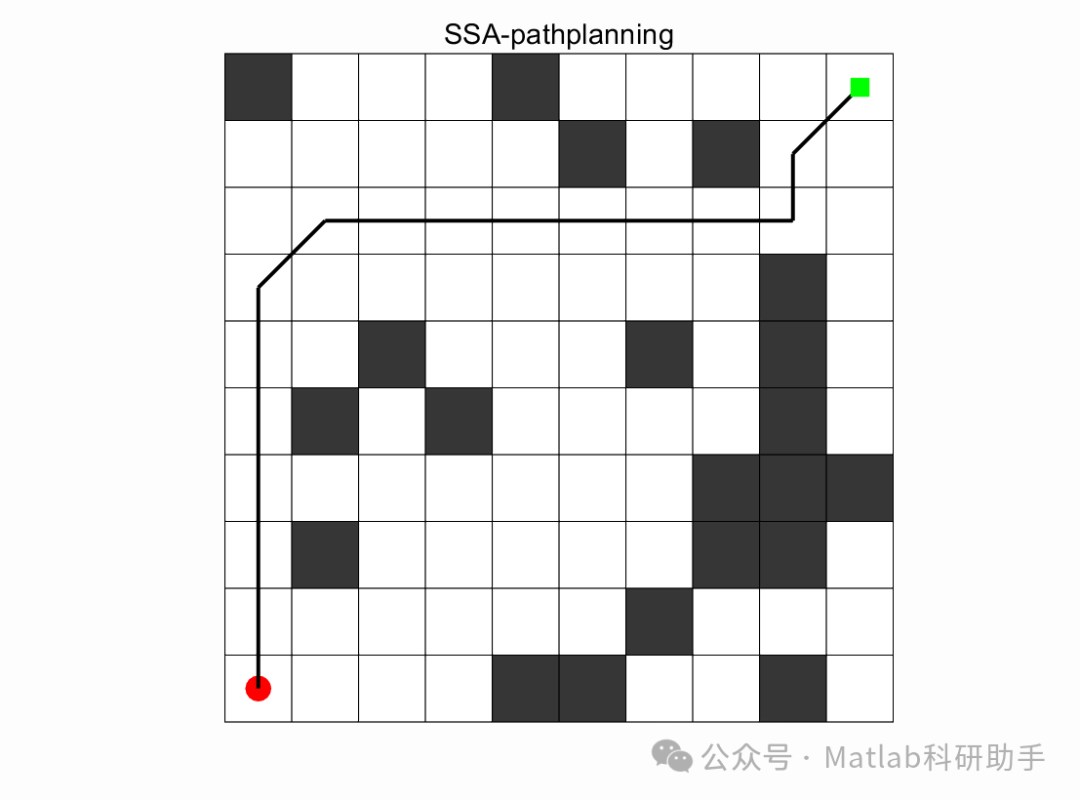

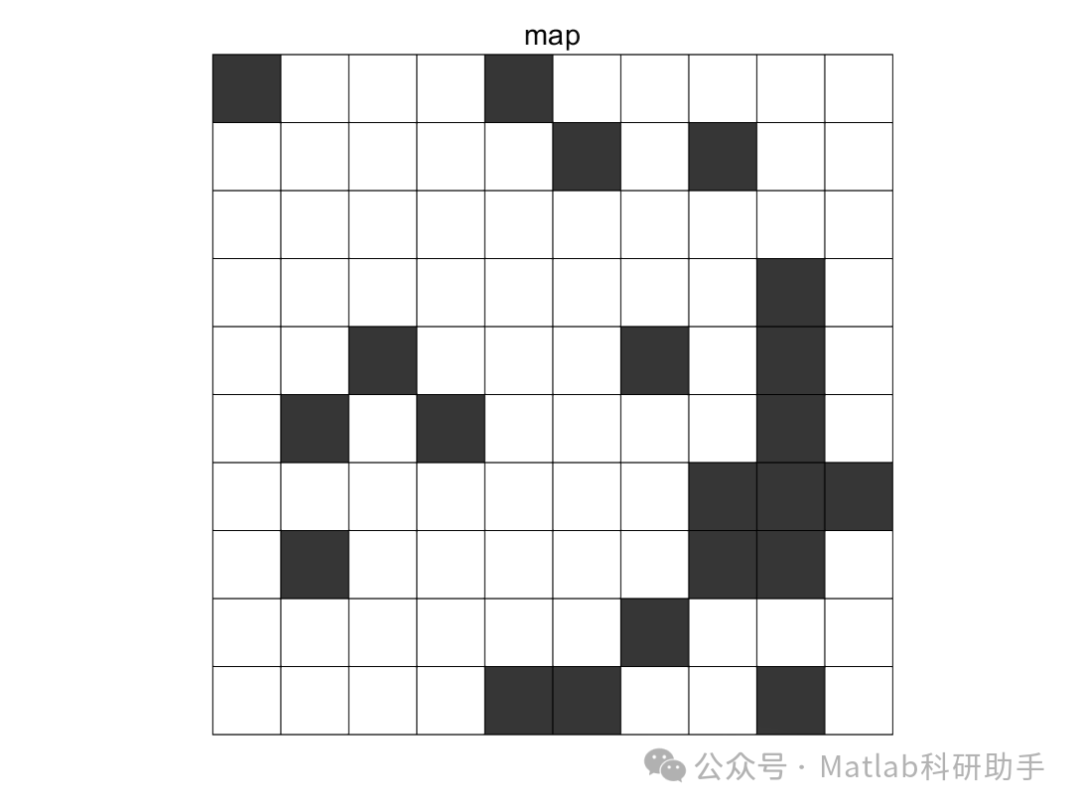

⛳️ 运行结果

🔗 参考文献

[1] 崔建军.基于遗传算法的移动机器人路径规划研究[D].西安科技大学,2010.DOI:10.7666/d.d095408.

[2] 徐美清,孙晨亮.基于栅格地图的遗传算法路径规划[J].科技信息, 2011(31):2.DOI:CNKI:SUN:KJXX.0.2011-31-059.

[3] 徐进.基于蚁群算法的移动机器人路径规划算法研究[D].北京化工大学[2025-10-28].DOI:10.7666/d.y1557968.
