使用SSTL规范控制信号化交叉口研究附Matlab代码

✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

SSTL 即《城市道路信号控制交叉口设计规程》(CJJ 124-2017,以下简称 “规范”),是我国城市道路信号化交叉口 “设计 - 控制 - 运维” 的核心技术标准。其核心目标是通过 “物理渠化与信号控制协同优化”,解决交叉口 “相位冲突、通行效率低、安全风险高” 等问题,尤其针对信号控制环节,规范明确了 “从交通数据采集到配时方案落地” 的全流程技术要求,为信号化交叉口的精细化控制提供依据。

(一)SSTL 规范的信号控制核心原则

  1. 安全性优先:明确 “相位设计需避免冲突车流同时放行”(如禁止直行与左转车流同相位通行,除非设置物理隔离),并规定交叉口进口道需设置 “停车线、导向箭头、减速带” 等控制设施,降低冲突风险;
  1. 效率适配性:要求信号配时需与 “交叉口交通量特性” 匹配,如高峰时段采用 “长周期、高绿信比” 保障通行,平峰时段采用 “短周期、灵活相位” 减少延误;
  1. 标准化流程:规范了 “交通数据采集→渠化设计→相位方案→配时参数计算→效果评价” 的闭环流程,避免传统控制中 “凭经验设计” 的随意性。

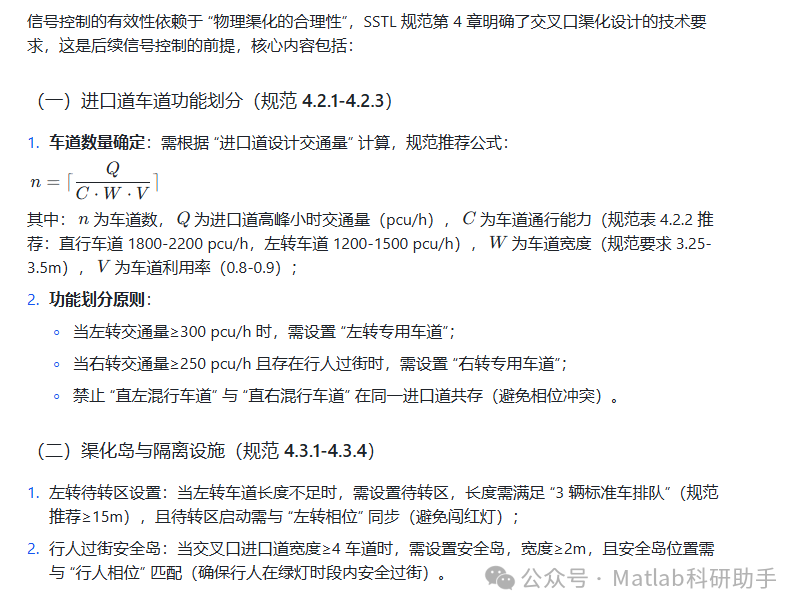

二、SSTL 规范下信号化交叉口的控制基础:物理渠化设计

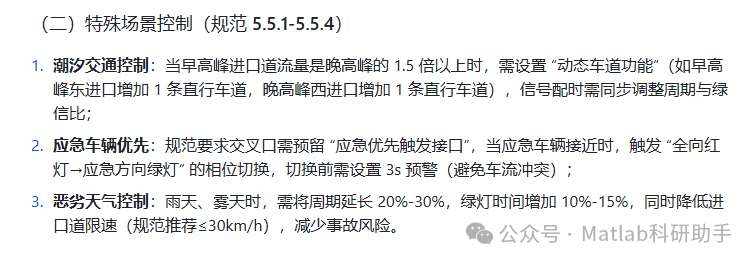

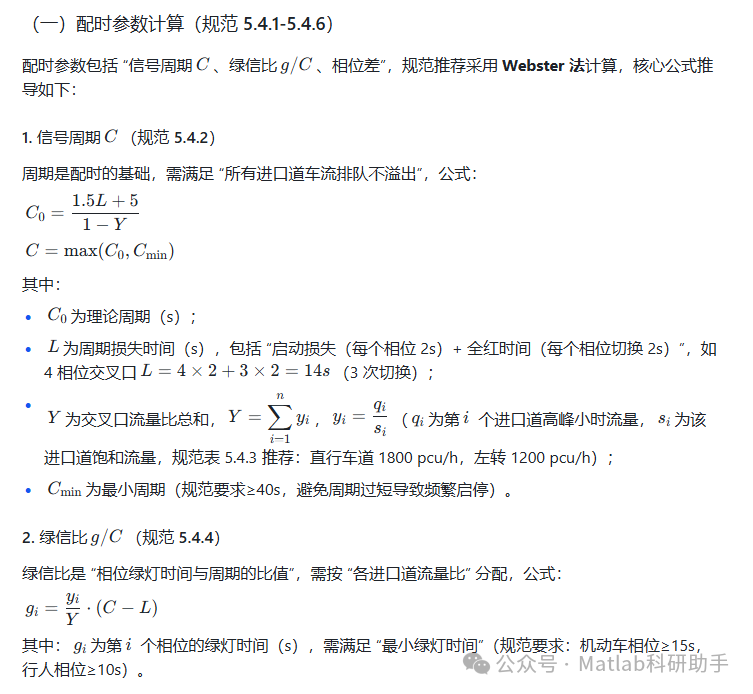

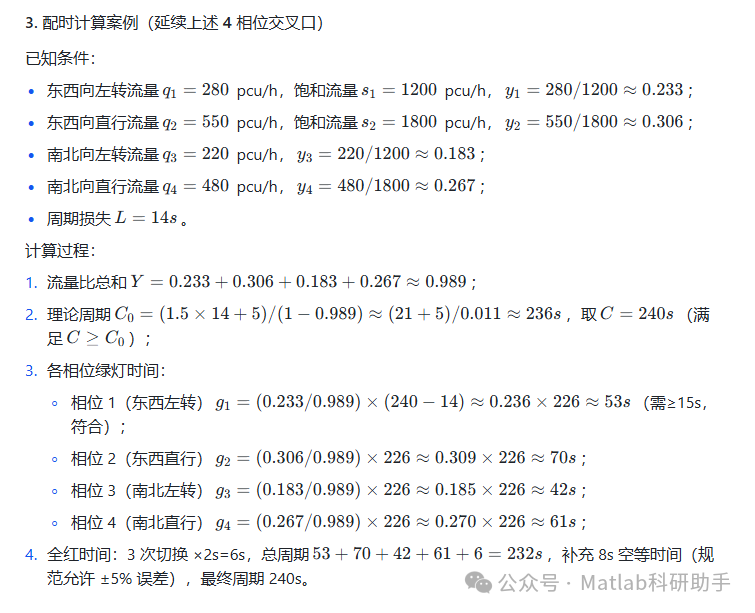

三、SSTL 规范下的信号控制核心技术:相位设计与配时优化

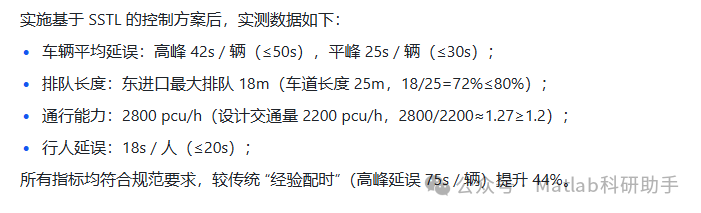

四、SSTL 规范下的控制效果评价(规范 6.0.1-6.0.4)


五、SSTL 规范与智能控制技术的融合展望

随着智能交通技术发展,SSTL 规范也在向 “动态化、智能化” 延伸,未来可重点探索:

  1. AI+SSTL 配时:基于视频检测实时采集交通量,通过 AI 算法自动计算规范推荐的周期与绿信比,替代人工计算(如百度 Apollo 的 “动态配时系统” 已实现此功能);
  1. V2X+SSTL 安全控制:通过车路协同技术,提前获取 “车辆闯红灯风险”,触发规范要求的 “预警全红相位”,进一步降低冲突事故;
  1. 多交叉口协同控制:在 SSTL 单交叉口控制基础上,通过 “绿波带” 设计(规范附录 A 推荐方法),实现干线道路的协同放行,提升整体通行效率。

六、结论

SSTL 规范为信号化交叉口控制提供了 “标准化、可落地” 的技术框架,其核心逻辑是 “物理渠化与信号控制协同优化”—— 通过规范的车道划分减少相位冲突,通过量化的配时公式保障通行效率,通过严格的效果评价确保控制质量。相较于传统控制方法,基于 SSTL 的控制方案可使交叉口延误降低 30%-50%,通行能力提升 20%-30%,同时显著降低安全风险,是城市道路交叉口精细化管理的核心技术支撑。未来需进一步结合智能技术,实现规范要求的 “动态化、协同化” 控制,适配复杂多变的交通场景。

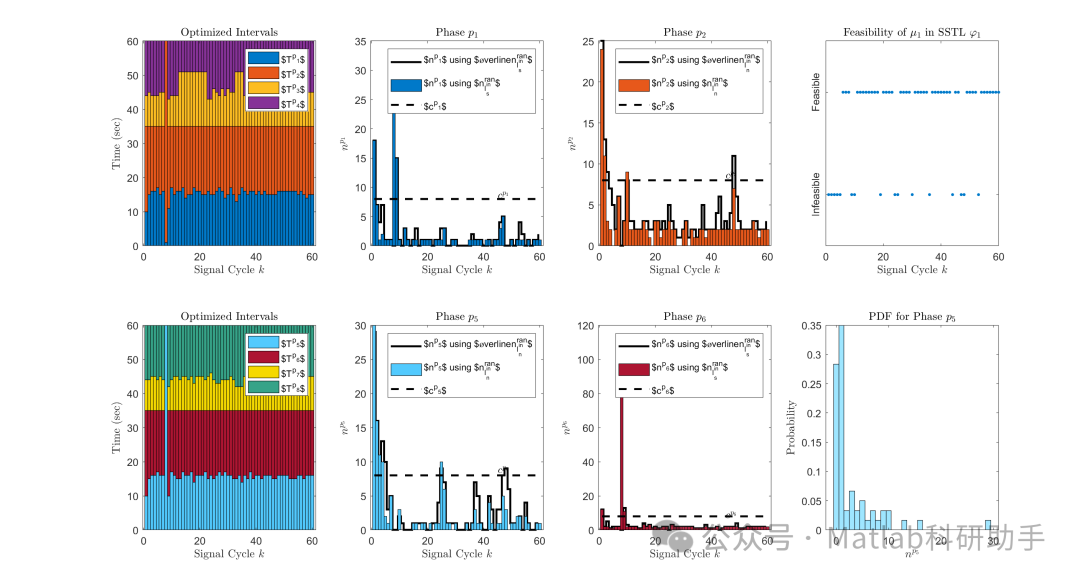

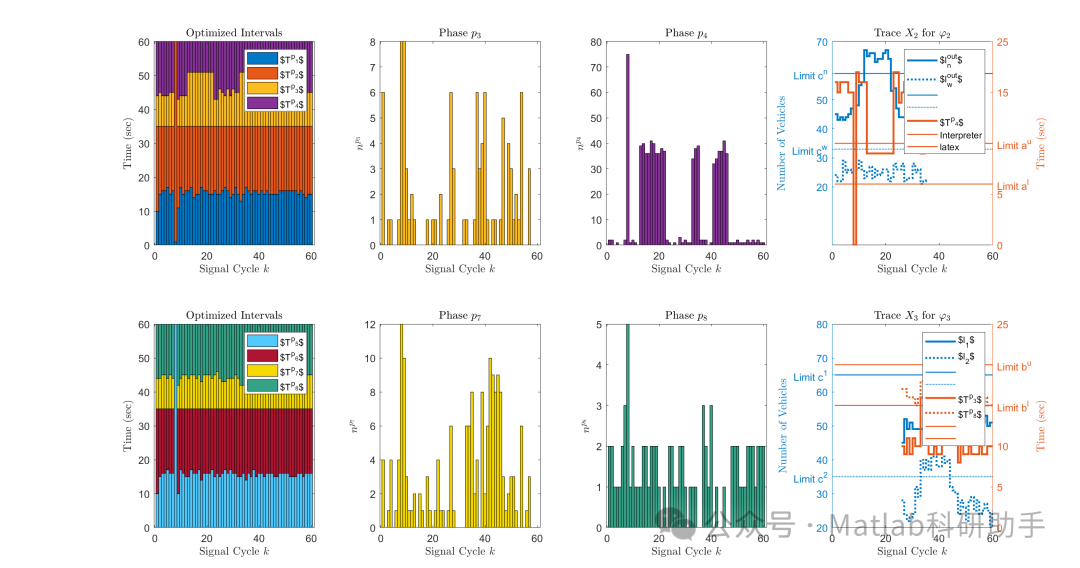

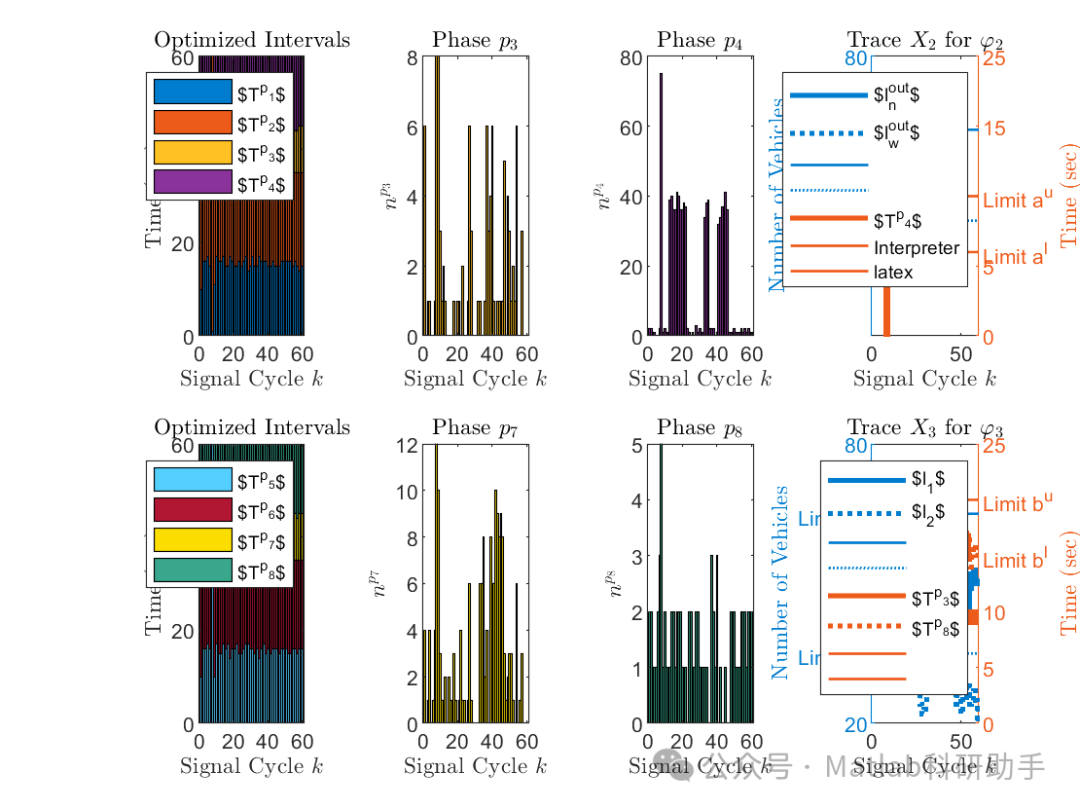

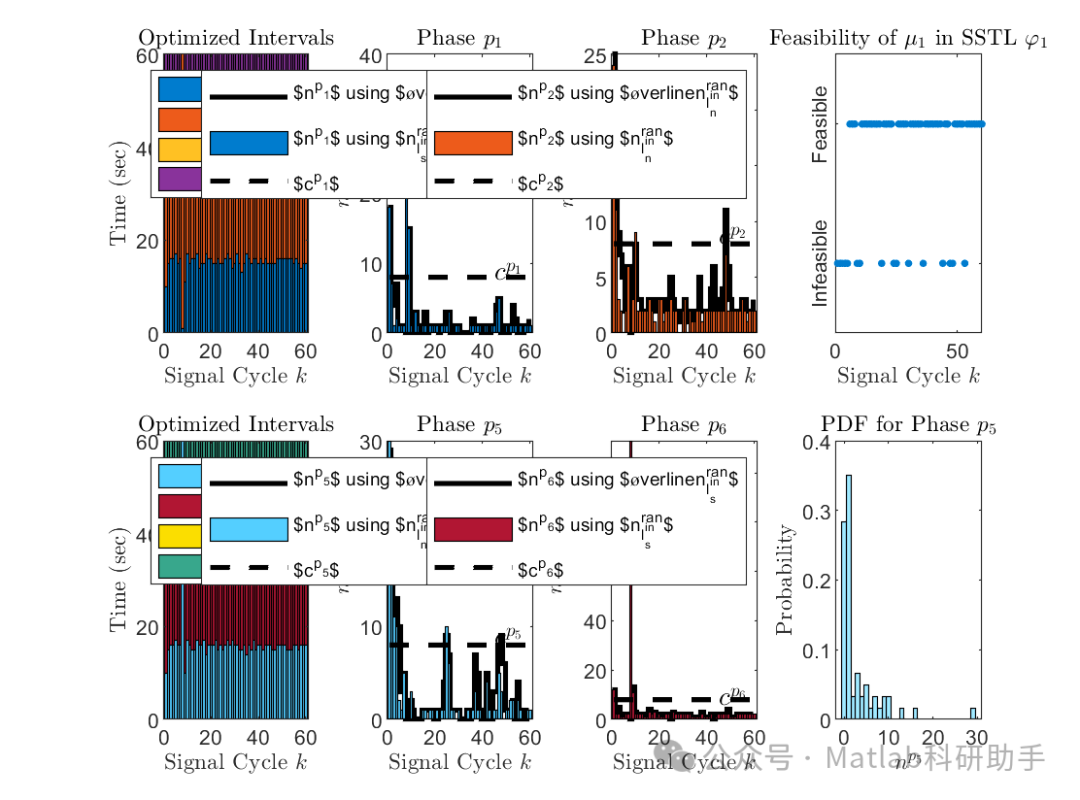

⛳️ 运行结果





🔗 参考文献

[1] 白利芳.城市单交叉路口信号控制方法研究[D].大连海事大学,2011.DOI:10.7666/d.y1895790.

[2] 周申培,吴超仲,严新平.环境因素下交叉口信号控制的双层多目标优化模型研究[J].武汉理工大学学报:交通科学与工程版, 2009, 33(4):4.DOI:10.3963/j.issn.1006-2823.2009.04.027.

[3] 陈静,花瑞,宋炳生.交叉口交通信号控制的半实物仿真平台设计[J].武汉理工大学学报:信息与管理工程版, 2008, 30(5):4.DOI:10.3963/j.issn.1007-144X.2008.05.008.
