在计算机视觉领域，获取场景的三维信息是实现环境感知、物体识别与交互的核心基础，而基于双目立体匹配的景深计算凭借成本低、精度适中、可获取稠密深度图等优势，成为主流技术之一。其核心原理模拟人类双眼视物的 “立体视觉” 机制 —— 通过两个视角的图像差异，推算物体与观测点的距离（景深），广泛应用于机器人导航、自动驾驶、3D 重建等领域。

一、双目立体系统的基础构成与原理

双目立体匹配系统的核心是 **“双目相机”**，由两个参数一致、平行放置的相机组成（理想状态下光轴平行），其几何结构直接决定景深计算的精度。

硬件基础：两个相机的光心间距称为 “基线（B）”，基线越长，对远距离物体的深度分辨能力越强；相机焦距（f）决定成像缩放比例，焦距越大，相同视差对应的深度变化越敏感。二者需经过严格校准，确保图像在同一水平线上对齐（行对齐），消除畸变影响。

核心原理：当两个相机同时拍摄同一物体时，物体在左右图像中的成像位置存在差异（即 “视差”）。根据三角测量原理，视差与景深成反比—— 物体越近，视差越大；物体越远，视差越小。通过计算视差，可直接推导景深（深度）信息。

二、景深计算的完整流程

基于双目立体匹配的景深计算需经过多个关键步骤，从原始图像到深度图的转换过程如下：

1. 相机校准：消除畸变，统一坐标系

相机校准是后续步骤的基础，目的是获取内参和外参，并修正图像畸变。

内参：包括焦距（fx, fy）、主点坐标（cx, cy）和畸变系数（径向畸变、切向畸变），用于将像素坐标转换为相机坐标系下的三维坐标。

外参：描述两个相机之间的相对位置关系，即旋转矩阵（R）和平移向量（T），通过校准可将左右相机坐标系统一，确保图像行对齐（极线约束），使匹配仅需在水平方向搜索对应点，大幅降低计算量。

校准工具常用 OpenCV 的calibrateCamera函数，通过拍摄棋盘格等标定板，求解上述参数。

2. 图像预处理：增强特征，降低匹配难度

原始图像可能存在噪声、光照不均、纹理模糊等问题，预处理可显著提升后续匹配精度：

去噪：采用高斯滤波、中值滤波等消除椒盐噪声或高斯噪声，避免噪声干扰匹配代价计算。

对比度增强：通过直方图均衡化、CLAHE（限制对比度自适应直方图均衡化）提升弱纹理区域的特征辨识度。

特征提取：对图像进行边缘检测（如 Canny 算子）或特征点提取（如 SIFT、ORB），突出像素的局部差异，为匹配提供 “锚点”。

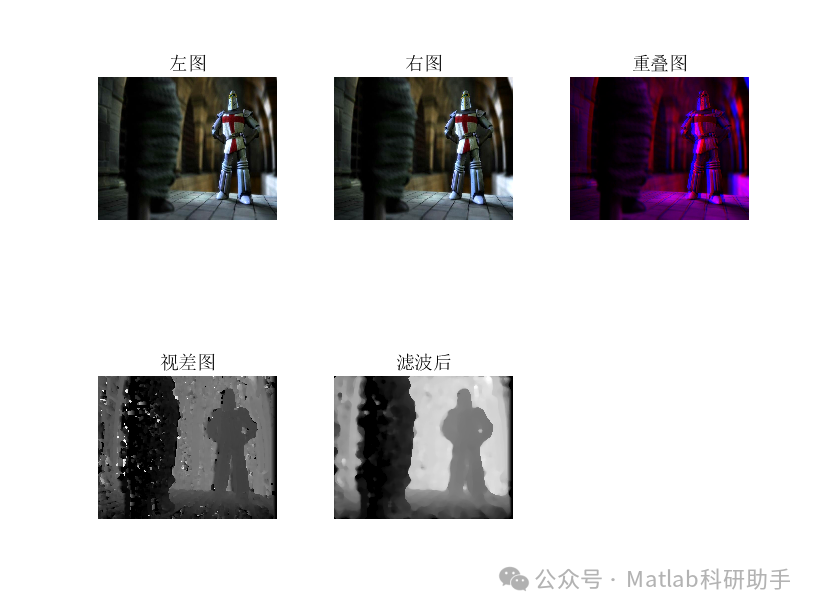

3. 立体匹配：核心步骤，求解视差

立体匹配的目标是在左右图像中找到对应像素点，计算视差（视差 d = 左图像 x 坐标 - 右图像 x 坐标）。这是整个流程中最复杂的环节，需平衡精度与效率，主流算法分为三类：

局部匹配算法：基于滑动窗口的像素相似性度量，如 SAD（绝对差之和）、SSD（平方差之和）。通过比较固定窗口内的像素值差异，选择差异最小的点作为匹配点。优势是计算速度快（适合实时场景）；缺陷是对弱纹理区域（如墙面、天空）和重复纹理（如砖块）易产生误匹配，且窗口大小对结果影响显著。

全局匹配算法：引入全局能量函数约束，通过优化整体能量最小化求解视差。典型方法包括动态规划（DP）、图割（Graph Cuts）、信念传播（BP）。例如图割算法将匹配问题转化为图像分割，通过最小割求解全局最优解，优势是对遮挡、弱纹理区域的鲁棒性更强；缺陷是计算复杂度高，难以满足实时需求。

深度学习匹配算法：近年来，基于神经网络的方法（如 DispNet、PSMNet、GwcNet）成为主流。通过卷积神经网络（CNN）学习图像的深层特征，结合注意力机制或立体匹配代价体（Cost Volume）优化，在复杂场景（如光照变化、动态物体）下表现远超传统算法。例如 PSMNet 采用金字塔特征提取和双向特征聚合，在 KITTI 数据集上的视差误差降低至 1px 以内。

4. 视差到深度的转换

根据三角测量公式，深度（Z）与视差（d）的关系为：

Z = (f × B) / d

其中，f 为相机焦距（像素单位），B 为基线长度（物理单位，如米），d 为视差（像素单位）。

公式表明：视差越大，物体距离越近；基线越长、焦距越大，深度计算精度越高（相同视差误差对应的深度误差更小）。

三、关键挑战与解决方案

尽管技术不断发展，双目立体匹配仍面临以下核心挑战：

遮挡问题：物体遮挡区域在另一视图中无对应点（如前景物体挡住背景），易产生视差跳变。解决方案：通过视差连续性约束（如左右一致性检测）标记遮挡区域，或结合语义分割（如 Mask R-CNN）识别遮挡边界。

弱纹理与重复纹理：弱纹理区域缺乏特征，重复纹理易导致多义性匹配。解决方案：局部算法可引入梯度信息（如 Sobel 边缘）增强特征；全局算法可结合几何约束（如极线约束）缩小匹配范围；深度学习方法通过学习上下文特征（如 PSMNet 的特征聚合）提升鲁棒性。

光照与曝光差异：左右相机的光照条件不同（如阴影、曝光时间差异）会导致像素值偏差。解决方案：采用归一化互相关（NCC）作为匹配代价，或通过 Gamma 校正、Retinex 算法统一图像亮度。

实时性与精度平衡：全局算法和深度学习算法精度高但速度慢，局部算法速度快但精度低。解决方案：轻量化网络设计（如 MobileStereoNet）、硬件加速（如 FPGA、GPU 并行计算），或结合多尺度匹配（粗匹配快速定位，精匹配优化细节）。

四、应用场景与技术趋势

基于双目立体匹配的景深计算已广泛应用于多个领域：

自动驾驶：通过实时计算前方车辆、行人、车道线的深度，实现障碍物检测与距离预警（如特斯拉早期 Autopilot 采用双目视觉方案）。

机器人导航：服务机器人通过景深信息构建环境三维地图，实现避障与路径规划（如扫地机器人的悬崖检测）。

3D 重建：结合稠密视差图生成场景点云，用于文物数字化、室内建模（如开源工具 COLMAP 结合双目图像重建三维模型）。

AR/VR：实时获取用户与虚拟物体的相对深度，实现虚实交互（如手机 AR 应用的手势识别与物体放置）。

未来技术趋势包括：

多传感器融合：与激光雷达（LiDAR）、IMU（惯性测量单元）融合，弥补双目在强光 / 弱光下的不足（如特斯拉 FSD 结合双目与雷达）。

端侧实时化：通过模型压缩（如知识蒸馏）和硬件适配（如 NVIDIA Jetson 系列），将深度学习算法部署到嵌入式设备（延迟控制在 50ms 以内）。

动态场景鲁棒性：结合光流估计（如 RAFT 算法）处理运动物体，解决动态模糊导致的匹配失效问题。

总结

基于双目立体匹配的景深计算是连接二维图像与三维世界的桥梁，其核心在于通过视差求解实现深度估计。从传统的局部 / 全局算法到深度学习的突破，技术不断提升对复杂场景的鲁棒性，但在实时性、极端环境适应性等方面仍需突破。随着硬件成本降低与算法优化，双目系统将在自动驾驶、机器人、元宇宙等领域发挥更关键的作用。
