脉冲多普勒（Pulse Doppler, PD）雷达作为现代雷达的核心体制之一，凭借其同时实现高分辨率测距、测速与强杂波抑制的能力，在机载预警、战场监视、舰载火控等领域发挥着不可替代的作用。其核心优势源于对信号中 “距离” 与 “多普勒频率” 二维信息的联合提取 —— 通过分析运动目标与雷达之间的相对运动产生的多普勒频移，可在复杂杂波背景（如地面、海面、云雨）中区分目标与干扰，即使目标速度较低（如直升机、慢速无人机）也能被稳定探测。本文将系统梳理脉冲多普勒雷达的信号处理原理、关键技术及前沿发展。

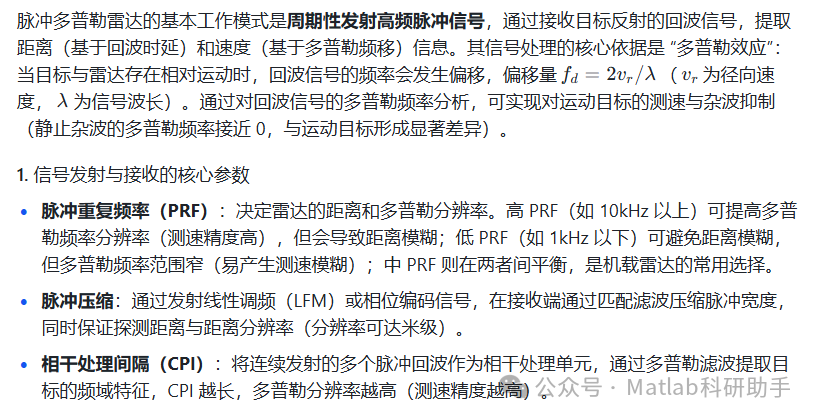

一、脉冲多普勒雷达的工作原理与信号特征

二、脉冲多普勒雷达信号处理的关键流程

脉冲多普勒雷达的信号处理是一个 “从原始回波到目标参数” 的多层级处理过程，核心目标是抑制杂波、提取目标的距离 - 多普勒二维信息，具体流程如下：

1. 预处理：信号的数字化与初步净化

数字下变频（DDC）：将接收的高频模拟信号（经混频后）转换为基带数字信号，通过正交解调得到 I（同相）、Q（正交）两路信号，保留相位信息（为多普勒分析奠定基础）。

脉冲压缩：对 I/Q 信号进行匹配滤波，压缩脉冲宽度（从微秒级压缩至纳秒级），提升距离分辨率。例如，对 LFM 信号，通过与发射信号共轭的线性调频信号卷积，可将脉冲峰值功率提升数百倍，同时抑制旁瓣（通过加窗函数如汉宁窗）。

距离门划分：将压缩后的信号按距离单元（基于回波时延）划分为若干距离门，每个距离门对应一个空间距离区间，为后续多普勒分析提供距离维度的基础。

2. 杂波抑制：核心挑战与关键技术

杂波（地面、海面、云雨等）是 PD 雷达检测目标的主要干扰，其功率往往远大于目标信号（尤其是低空慢速目标）。杂波抑制的核心是利用目标与杂波的多普勒频率差异，通过滤波剔除接近零频的杂波成分。

动目标显示（MTI）：通过对相邻脉冲的回波信号作差分处理（如二阶 MTI 滤波器），抑制静止或低速杂波（多普勒频率接近 0），但对强杂波（如杂波边缘的运动分量）抑制效果有限。

多普勒滤波与频谱分析：在每个距离门内，对 CPI 内的脉冲序列进行 FFT，将时域信号转换为多普勒频域。目标的多普勒频率在频谱上表现为离散峰值，而杂波则集中在零频附近形成宽谱。通过设计带通滤波器（仅保留目标可能的多普勒频率范围），可进一步抑制杂波。

自适应动目标检测（AMTD）：针对非均匀杂波（如山地、城市建筑群），利用自适应滤波算法（如最小均方误差 LMS、递归最小二乘 RLS）实时估计杂波协方差矩阵，动态调整滤波器系数，提升杂波抑制的鲁棒性。例如，机载雷达中，地面杂波的多普勒频率会因雷达平台运动产生 “主杂波谱”，AMTD 可通过跟踪主杂波谱的偏移实时调整滤波中心。

3. 目标检测与参数估计：从二维谱中提取真实目标

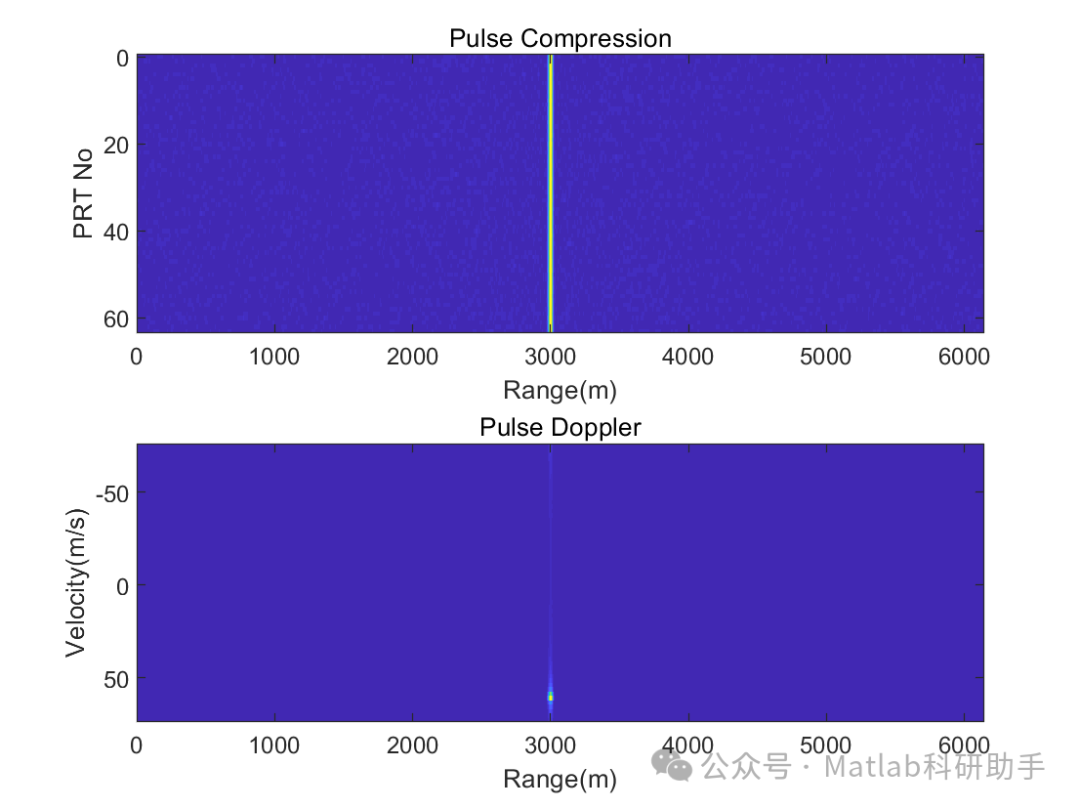

距离 - 多普勒二维谱构建：将每个距离门的多普勒频谱按距离 - 多普勒维度排列，形成二维谱图（横轴为距离，纵轴为多普勒频率），目标在图中表现为 “距离 - 频率” 坐标下的亮点。

恒虚警率（CFAR）检测：在二维谱中设置自适应阈值，确保在杂波背景下虚警概率恒定。常用算法包括：

单元平均 CFAR（CA-CFAR）：通过目标单元周围参考单元的均值估计杂波功率，适用于均匀杂波；

有序统计 CFAR（OS-CFAR）：对参考单元功率排序后取中值，适用于杂波边缘或存在干扰目标的场景。

参数解模糊：由于 PRF 的限制，距离（高 PRF 下）和多普勒频率（低 PRF 下）可能出现模糊，需通过多 PRF 组合（如参差 PRF）解模糊：

测距解模糊：利用不同 PRF 下目标距离的余数关系，通过中国剩余定理推算真实距离；

测速解模糊：通过多个 PRF 对应的多普勒频率差，消除多普勒折叠，得到真实径向速度。

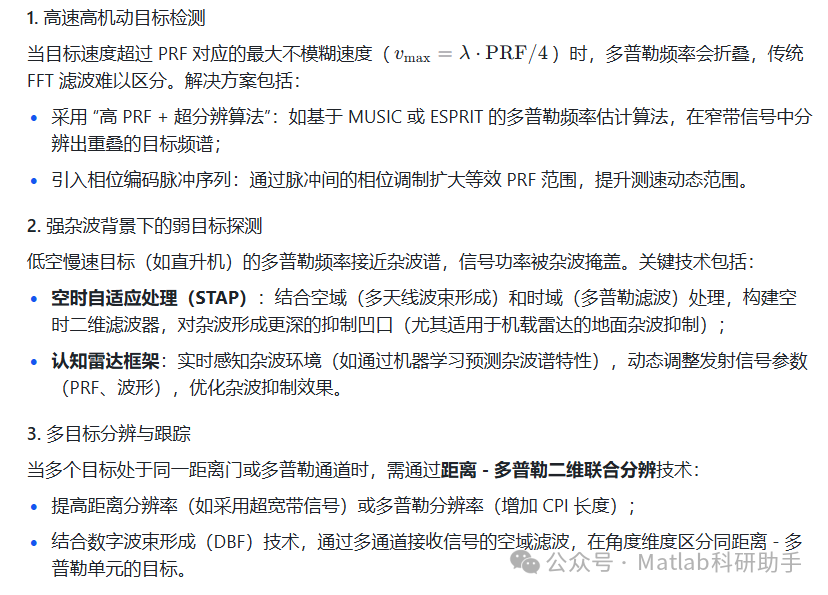

三、复杂场景下的关键技术挑战与突破

四、技术发展趋势：数字化、智能化与多体制融合

1. 全数字波束形成（DBF）

传统 PD 雷达依赖模拟波束形成，灵活性有限。全数字 DBF 通过将每个天线单元的信号单独数字化，在基带实现波束加权与方向图合成，可实时调整波束指向、抑制旁瓣干扰，同时支持多波束并行处理（提升目标检测效率）。

2. MIMO-PD 雷达融合

将多输入多输出（MIMO）技术与 PD 雷达结合，通过发射正交波形（如正交相位编码），在接收端解复用得到多通道信号，可同时获取目标的距离、多普勒、角度三维信息，提升复杂环境下的目标分辨能力（尤其适用于密集目标场景）。

3. 机器学习赋能信号处理

杂波预测与抑制：利用深度学习（如卷积神经网络 CNN）对杂波谱进行建模，从历史数据中学习杂波特性，实现自适应杂波抑制（尤其适用于非平稳杂波如海浪）；

目标识别与分类：在距离 - 多普勒二维谱基础上，结合目标的微多普勒特征（如旋翼、喷气发动机的运动产生的频谱调制），通过深度学习模型（如 Transformer）实现目标类型识别（如无人机、战斗机、直升机）。

4. 低截获概率（LPI）设计

通过优化发射信号的波形（如随机跳频、低峰值功率宽带信号），降低被敌方电子侦察设备截获的概率，同时保证 PD 雷达的测距、测速性能 —— 这要求信号处理算法具备更强的抗干扰和弱信号恢复能力。

结语

脉冲多普勒雷达信号处理技术的发展始终围绕 “提升杂波抑制能力、拓展目标参数维度、适应复杂动态环境” 三大核心目标。从早期的 MTI、FFT 多普勒滤波，到现代的 STAP、MIMO 融合，再到智能化的机器学习赋能，每一次技术突破都推动着 PD 雷达在国防、民用（如气象监测、空中交通管制）领域的应用深化。未来，随着宽带信号、数字阵列、认知智能等技术的进一步融合，PD 雷达将实现 “更远探测、更精分辨、更强抗扰” 的跨越，成为复杂场景下目标感知的核心手段。
