🔥 内容介绍

在现代无线通信技术中，天线阵列扮演着至关重要的角色。它通过精确控制多个天线单元的相位和幅度，实现对电磁波能量的高度指向性辐射或接收，从而显著提升通信系统的性能，如增益、抗干扰能力、空间复用能力等。而天线阵列方向图，作为描述阵列辐射特性的核心物理量，其准确的计算与直观的绘制，不仅是天线设计与优化过程中的关键环节，更是理解阵列工作原理、评估阵列性能的基石。本文将深入探讨天线阵列方向图的计算方法与绘制技术，旨在为相关领域的研究者和工程师提供理论依据与实践指导。

一、天线阵列方向图的理论基础

天线阵列的方向图，本质上是阵列因子与单元方向图的乘积。这一原理基于阵列的独立辐射源叠加模型，即每个天线单元的辐射场可以独立计算，然后根据其在空间中的位置和激励相位进行叠加。

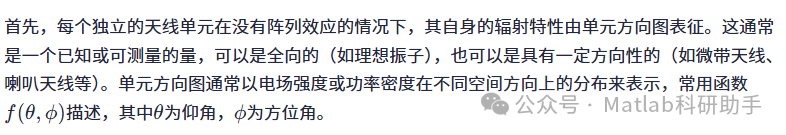

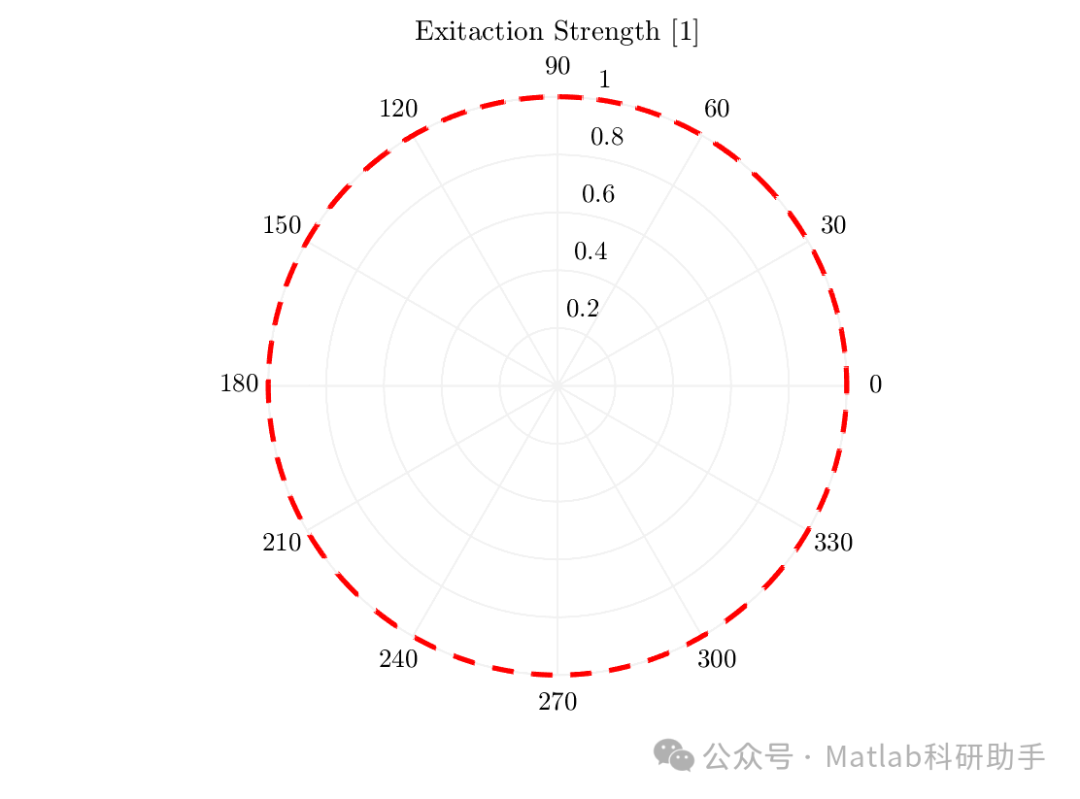

1.1 单元方向图（Element Pattern）

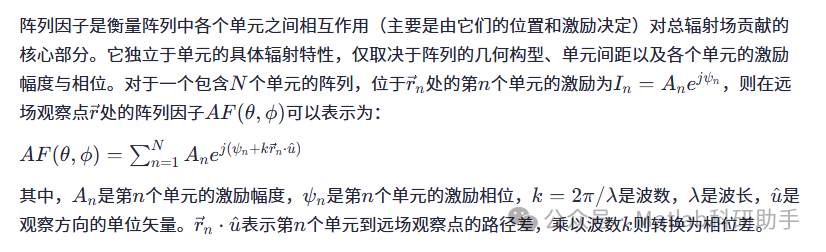

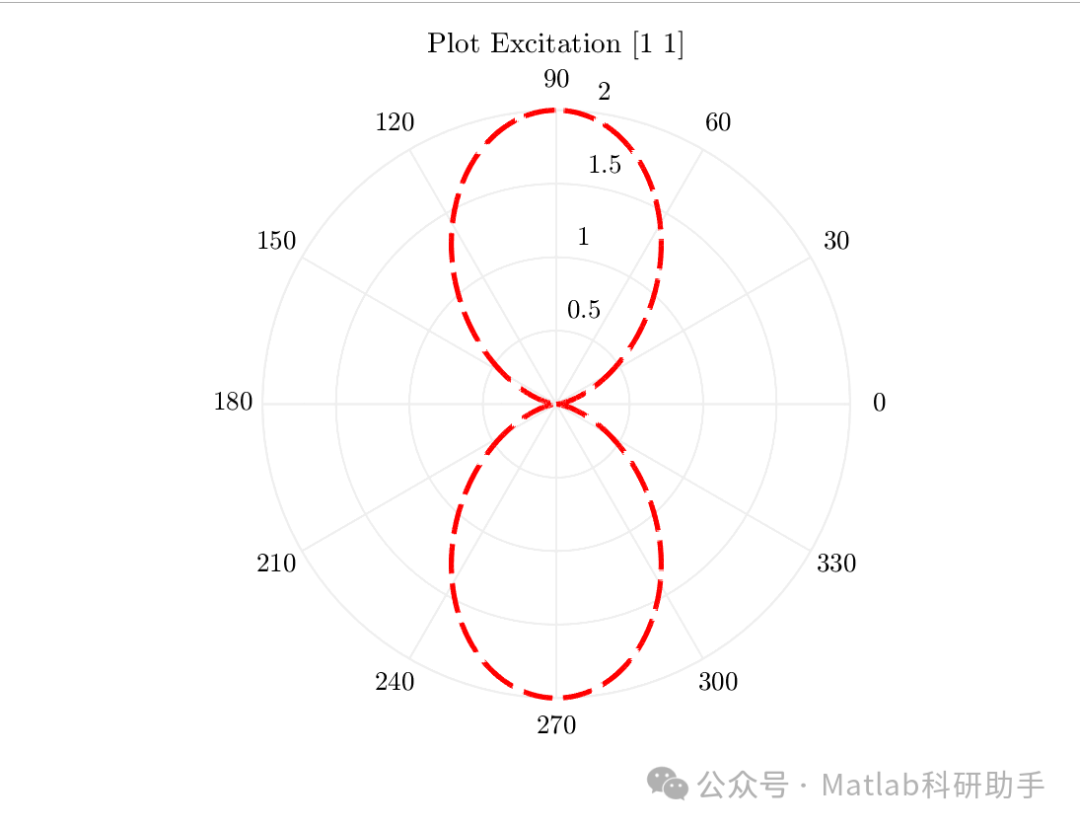

1.2 阵列因子（Array Factor）

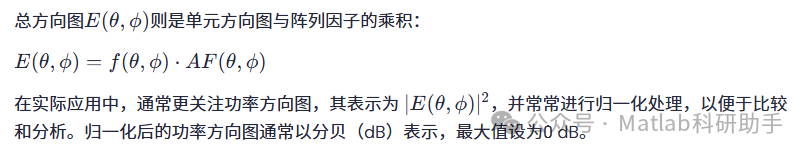

1.3 总方向图（Total Pattern）

二、常见阵列构型及其方向图计算

不同阵列构型的阵列因子具有不同的表达式，理解并掌握这些构型的计算方法是绘制方向图的基础。

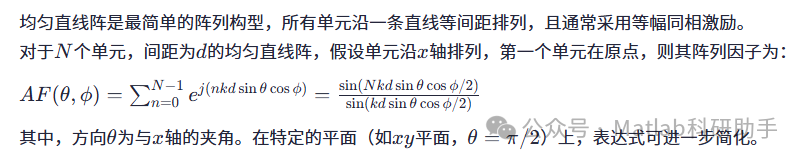

2.1 均匀直线阵（Uniform Linear Array, ULA）

2.2 均匀圆阵（Uniform Circular Array, UCA）

2.3 矩形阵列（Rectangular Array）

2.4 其它复杂阵列构型

除了上述基本构型，还有非均匀阵列、稀疏阵列、共形阵列等，它们的计算更为复杂，可能需要数值方法或更通用的矩阵形式表示。然而，核心思想依然是每个单元的激励和位置决定的相位差叠加。

三、天线阵列方向图的计算实现

方向图的计算通常通过编程实现，以下是一些常用的步骤和工具：

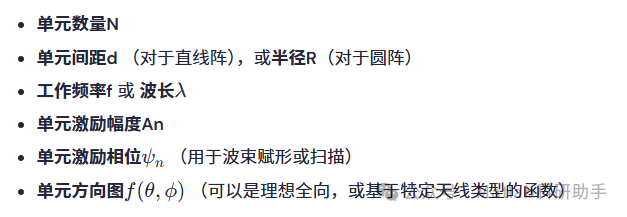

3.1 定义阵列参数

3.2 定义扫描范围和分辨率

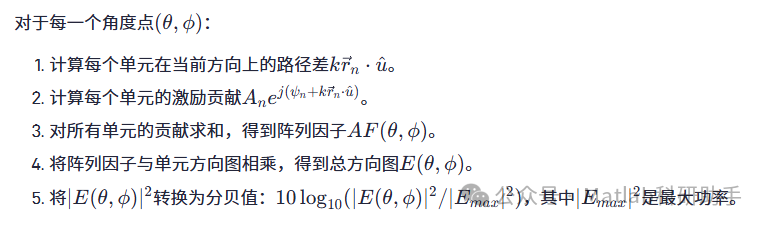

3.3 迭代计算

3.4 常用计算工具

MATLAB/Octave
：提供强大的矩阵运算能力和绘图功能，是天线阵列方向图计算与仿真的首选工具。其内置的phased.ULA、phased.URA等工具箱可直接用于阵列分析。
Python
：结合NumPy、SciPy进行数值计算，Matplotlib进行绘图。其丰富的库生态系统使其成为越来越流行的选择。
C++/Java
：对于高性能计算或集成到大型软件系统中，这些语言可能更为适用，但开发周期相对较长。

四、天线阵列方向图的绘制技术

方向图的绘制是将计算结果可视化，以便于分析其辐射特性。常用的绘制方式有二维平面图和三维立体图。

4.1 二维平面方向图（2D Pattern）

极坐标图（Polar Plot）
：通常用于显示某个特定平面（如E平面或H平面）上的方向图。以角度为极角，归一化功率（或场强）为极径。能够直观地展示主瓣宽度、旁瓣电平、零点位置等关键参数。
直角坐标图（Cartesian Plot）
：通常用于显示功率或场强随角度变化的曲线，尤其在关注某一特定角度范围的细节时更为清晰。

绘制要点：

选择合适的平面
：E平面（电场矢量所在平面）、H平面（磁场矢量所在平面）或特定扫描平面。
归一化处理
：将方向图值归一化到0 dB，便于比较。
标注关键信息
：主瓣宽度、旁瓣电平、半功率波束宽度（HPBW）等。
网格线和刻度
：提供清晰的参考。

4.2 三维立体方向图（3D Pattern）

三维方向图能够全面展示阵列在整个空间中的辐射特性，尤其对于多维扫描或复杂波束形状的阵列至关重要。

绘制要点：

球面坐标系
：通常以球坐标系表示，用θθ和ϕϕ来定义空间方向。
曲面绘制
：将计算得到的功率值映射到三维球面上，形成一个彩色曲面。颜色深浅或高度可以表示功率强度。
视角选择
：提供可旋转的视图，使用户能够从不同角度观察方向图的细节。
透明度与光照
：适当设置可以增强立体感和可读性。

常用绘图工具：

MATLAB
：polarplot用于极坐标图，plot用于直角坐标图，surf、mesh或自定义函数用于三维曲面图。
Python
：matplotlib.pyplot中的polar和plot用于2D，mpl_toolkits.mplot3d用于3D散点图或曲面图。
商业仿真软件
：如CST Studio Suite, ANSYS HFSS等，这些软件集成了强大的可视化功能，可以自动生成高精度方向图。

五、方向图分析与优化

方向图的计算与绘制并非终点，更重要的是对其进行分析，从而指导天线阵列的设计与优化。

5.1 关键性能指标

主瓣宽度（Main Lobe Width）
：衡量阵列的指向性，越窄则指向性越强。
旁瓣电平（Side Lobe Level, SLL）
：旁瓣相对于主瓣最大值的相对电平。低旁瓣有助于减少干扰和提高抗干扰能力。
零点位置（Nulls）
：方向图中的能量为零的方向，可用于抑制特定方向的干扰。
增益（Gain）
：阵列在最大辐射方向上的增益，直接影响通信距离和信号质量。
半功率波束宽度（Half Power Beamwidth, HPBW）
：主瓣功率下降到最大功率一半时的角度范围，是衡量波束宽度的常用指标。
第一零点波束宽度（First Null Beamwidth, FNBW）
：主瓣到两侧第一个零点之间的角度宽度。

5.2 方向图优化策略

加权（Weighting）

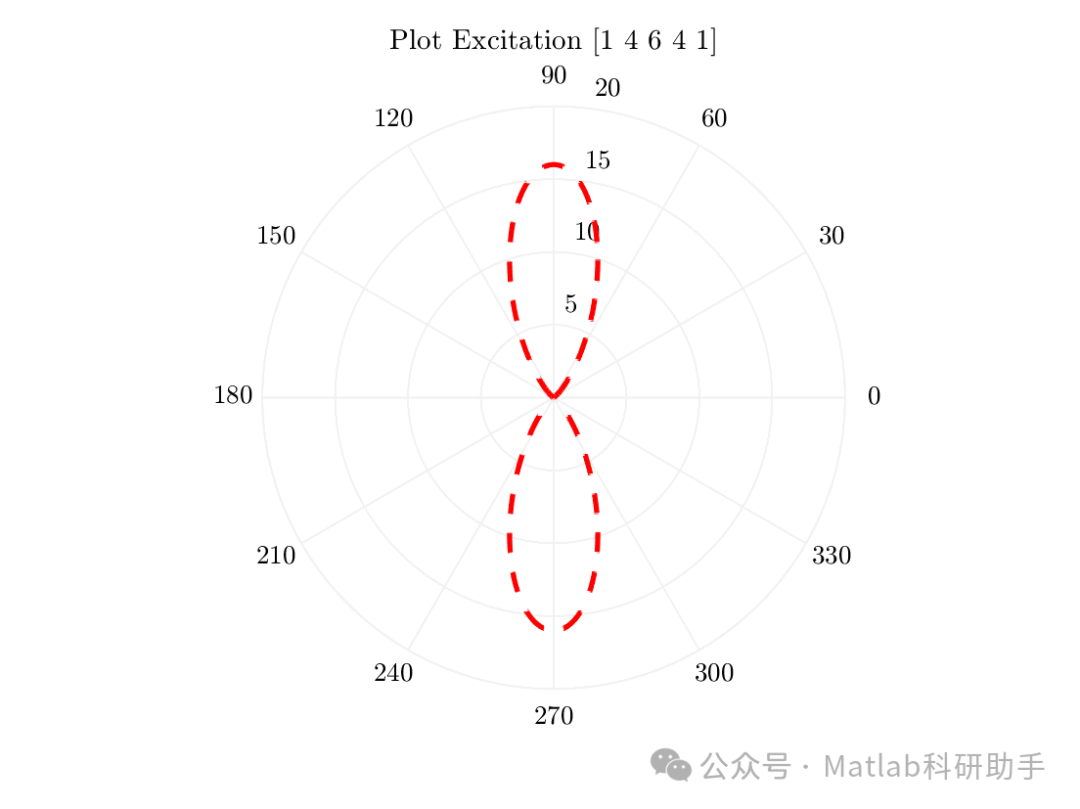

：通过改变阵列单元的激励幅度和相位，可以有效地控制旁瓣电平、主瓣宽度和零点位置。常见的加权函数包括：泰勒窗、切比雪夫窗、汉明窗等。
单元间距
：合理的单元间距可以避免栅瓣（Grating Lobes）的出现，栅瓣是当单元间距过大时，在主瓣以外的某些方向出现的与主瓣强度相当的旁瓣，会严重影响阵列性能。
阵列构型
：根据应用需求选择合适的阵列构型，如直线阵用于单维扫描，平面阵用于二维扫描，圆阵用于全向扫描等。
波束赋形与扫描
：通过动态调整单元激励相位，实现波束的精确指向和空间扫描，这是智能天线和MIMO系统的核心技术。

六、结论

天线阵列方向图的计算与绘制是天线工程领域的基础且核心任务。它不仅提供了阵列辐射性能的直观展现，更是指导阵列设计、性能评估、优化以及故障诊断的重要工具。从基本理论的理解，到不同构型阵列因子的推导，再到利用现代计算工具进行数值仿真和可视化呈现，每一个环节都对工程师的理论功底和实践能力提出了要求。

随着5G、6G、卫星通信等先进无线技术的飞速发展，对天线阵列的需求日益增长，其复杂性也持续提升。未来，方向图的计算与绘制将更加依赖于高精度电磁仿真软件、并行计算技术以及人工智能算法，以应对大规模阵列、宽带阵列、多功能阵列等带来的挑战。深入掌握方向图的计算与绘制技术，将使我们能够更好地驾驭电磁波，为构建高效、可靠的无线通信系统贡献力量。
