🔥 内容介绍

在当代能源转型浪潮中，太阳能作为一种清洁、可再生且取之不尽的能源形式，正日益受到全球范围的关注与应用。其核心在于光伏效应，即通过太阳能电池将光能直接转化为电能。然而，从太阳能电池板捕获的直流电到满足我们日常用电需求的交流电之间，存在一个至关重要的桥梁——逆变器。本文将深入探讨太阳能电池系统的工作原理，并着重阐述逆变器在其中所扮演的关键角色，尤其是在直流电压存储与多级转换方面。

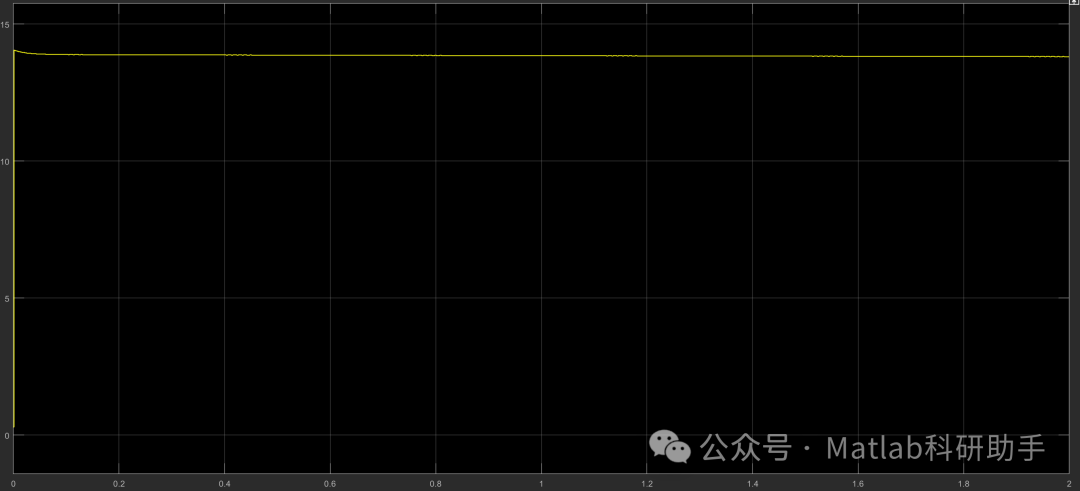

太阳能电池，或称光伏电池，是太阳能发电系统的基础单元。它们由半导体材料制成，通常是硅。当阳光照射到电池表面时，光子能量被吸收，激发半导体内部的电子，使其在PN结的作用下形成电位差，从而产生直流电。单个太阳能电池的电压输出相对较低，通常为0.5伏左右。为了获得更高的电压和功率，多个太阳能电池被串联和并联组合，形成太阳能电池板或光伏组件。这些组件的输出电压是直流电，其大小会受到光照强度、环境温度以及组件自身特性的影响而波动。

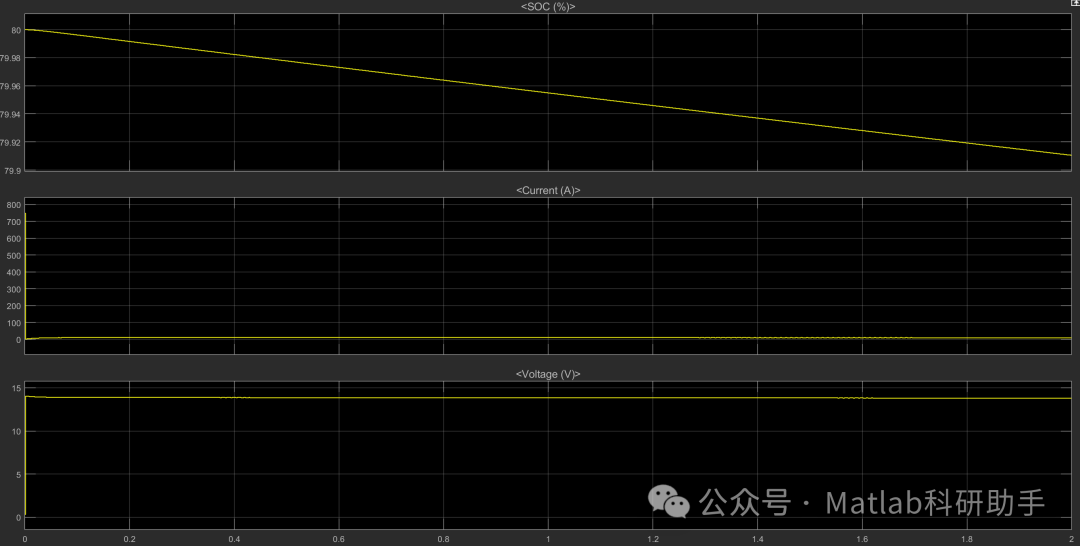

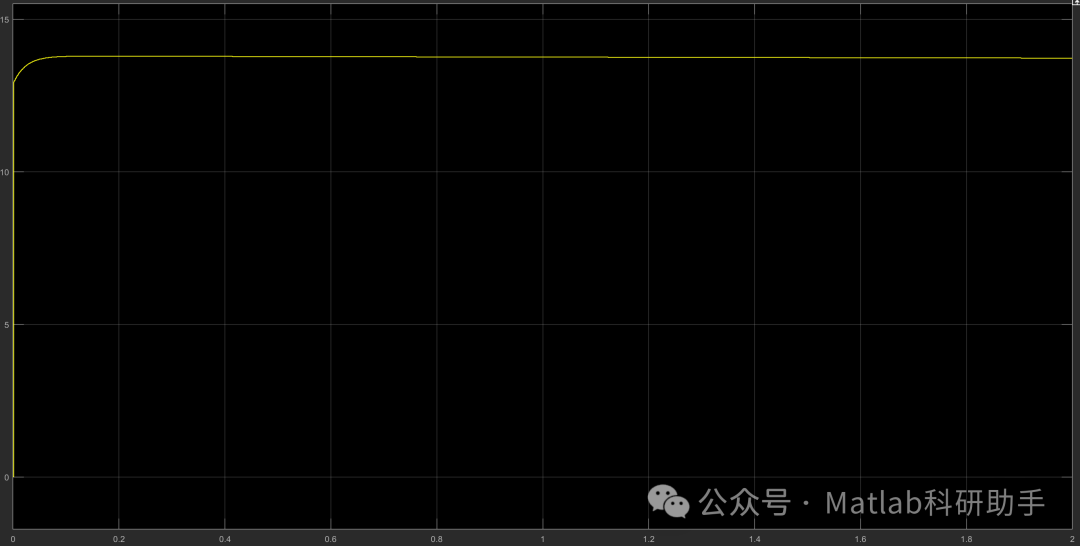

在典型的离网或并网太阳能系统中，太阳能电池板产生的直流电并非直接用于供电，而是首先被引导至一个存储介质——蓄电池组。蓄电池的主要功能是储存太阳能电池板在白天光照充足时产生的过剩电能，以备在夜间、阴雨天或光照不足时使用。这种能量存储机制确保了电力供应的连续性和稳定性，避免了太阳能发电固有的间歇性问题。蓄电池组通常由多个铅酸电池、锂离子电池或其他先进的电池技术串联或并联组成，以达到所需的电压和容量。太阳能电池的电压输出被精确地管理和调节，以确保其在最佳充电电压范围内向蓄电池充电，从而延长电池寿命并提高充电效率。

然而，我们日常使用的家用电器、工业设备乃至国家电网，绝大多数都采用交流电作为供电标准。这就引出了太阳能电池系统中的核心组件——逆变器。逆变器的主要功能是将太阳能电池板或蓄电池组输出的直流电转换为交流电。这一转换过程并非简单的正负极颠倒，而是涉及复杂的电力电子技术和控制算法。

逆变器根据其输出波形和拓扑结构可分为多种类型。在现代太阳能逆变器中，为了实现更高的转换效率、更低的谐波失真和更强的电网适应性，多级逆变技术得到了广泛应用。文中提及的“五级逆变器”暗示了逆变器内部的复杂性与先进性。传统上，单级逆变器可能通过简单的H桥电路将直流电转换为方波或修正弦波。然而，方波和修正弦波含有大量谐波，会对用电设备造成干扰，甚至可能损坏设备，且其能量转换效率也相对较低。

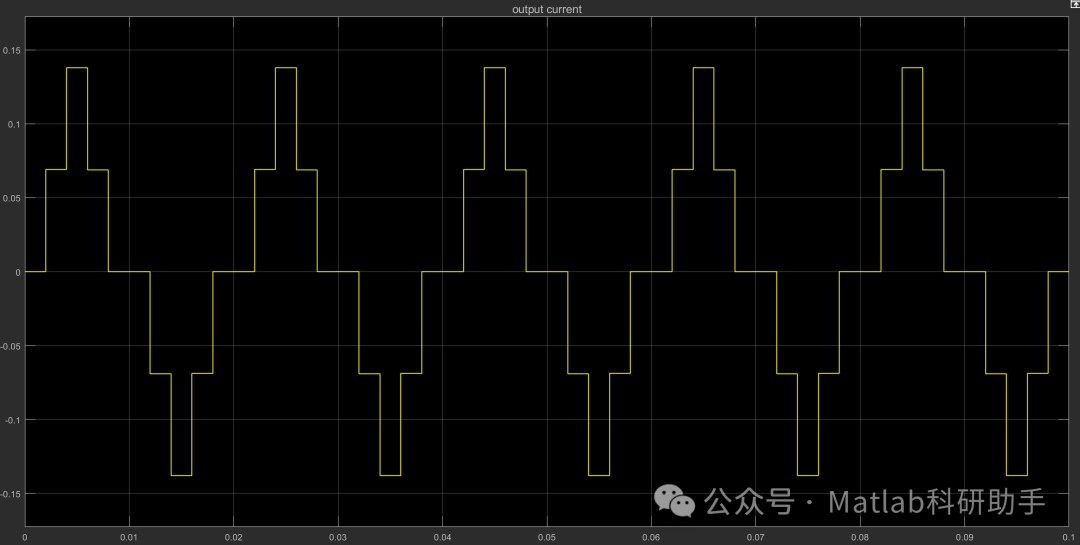

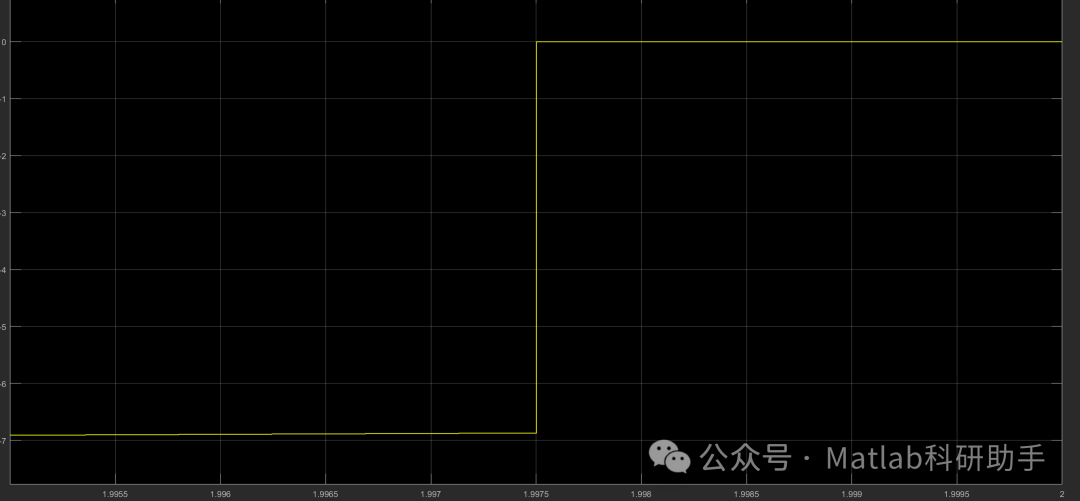

多级逆变器通过将多个直流源（或将一个直流源通过电容分压形成多个电压等级）以及多个开关元件巧妙组合，能够输出更接近正弦波的交流电压。具体到“五级逆变器”，这意味着逆变器在输出端能够形成五个不同的电压电平（通常包括正最大电压、正中间电压、零电压、负中间电压、负最大电压），从而通过阶梯波的形式逼近理想正弦波。相较于两电平或三电平逆变器，五级逆变器具有显著优势：

更低的谐波失真：
更多的电平意味着输出波形更接近纯正弦波，从而大大减少了谐波含量，降低了对电网和负载的污染。这对于敏感电子设备尤其重要，也能提高电网的电能质量。
更高的转换效率：
多级逆变器通常采用更低的开关频率，或在相同开关频率下实现更小的开关损耗，从而提高整体能量转换效率，减少能源浪费。
更小的滤波器体积：
由于输出波形质量更高，达到相同波形质量所需的输出滤波器体积可以大大减小，从而降低系统成本和体积。
更低的电磁干扰（EMI）：
谐波的减少意味着更低的电磁辐射，有助于满足电磁兼容性（EMC）标准。
更好的电网适应性：
对于并网系统而言，多级逆变器能够更好地与电网同步，提供更稳定的电力输出，并能更好地支持电网的电压和频率调节。

逆变器在太阳能电池系统中还承担着其他重要功能，例如最大功率点跟踪（MPPT）。由于太阳能电池板的输出功率会随着光照强度和温度的变化而变化，MPPT技术通过实时调整逆变器的输入阻抗，确保太阳能电池板始终工作在产生最大功率的最佳工作点。此外，并网逆变器还具备防孤岛效应、电网故障穿越、遥控监控等智能化功能，使其成为现代智能电网的重要组成部分。

总而言之，太阳能电池系统是一个集能量捕获、存储与转换于一体的复杂系统。太阳能电池将光能转化为直流电，蓄电池负责能量的储存与平滑输出，而逆变器则扮演着将直流电转换为交流电，并优化输出波形、实现智能控制的核心角色。特别是多级逆变器，如文中提及的“五级逆变器”，通过其先进的拓扑结构和控制算法，极大地提升了太阳能发电的电能质量和系统效率，使其能够更好地融入现代电力系统，为人类提供清洁、可靠的能源。随着技术的不断进步，未来的太阳能电池系统与逆变器将更加高效、智能，为构建可持续发展的能源未来贡献更大力量。
