【利用时域有限差分法（FDTD）技术的法拉第旋转】实施法拉第旋转增强FDTD代码，以模拟等离子体（各向异性介质）附Matlab代码

本文链接：https://blog.youkuaiyun.com/Matlab245/article/details/148217612

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

法拉第旋转作为一种电磁波在磁化等离子体（各向异性介质）中传播时平面极化方向发生偏转的现象，在等离子体诊断、通信和材料科学等领域具有重要应用。传统时域有限差分法（FDTD）在模拟电磁波与各向异性介质相互作用时面临挑战。本文旨在详细阐述如何增强FDTD代码以有效模拟法拉第旋转现象，特别关注磁化等离子体的本构关系及其在FDTD框架内的数值实现。文章将深入探讨法拉第旋转的物理原理，FDTD方法的理论基础，各向异性等离子体介电张量的推导，以及在FDTD迭代中引入法拉第旋转效应的具体数值策略。通过引入精确的本构关系和精心设计的数值算法，本文旨在为模拟复杂各向异性介质中的电磁波传播提供一套全面且可操作的解决方案，从而为等离子体物理研究和相关工程应用奠定基础。

关键词： 法拉第旋转；时域有限差分法（FDTD）；等离子体；各向异性介质；介电张量；数值模拟；麦克斯韦方程

1. 引言

电磁波在物质中传播的特性是电磁学和光学领域的核心研究内容。当电磁波穿过具有特殊性质的介质时，其传播行为会发生显著变化，例如吸收、反射、折射、散射以及极化效应。在众多引人入胜的电磁现象中，法拉第旋转（Faraday Rotation）是其中一个重要的例子。法拉第旋转是指线偏振光或电磁波在磁场作用下的各向异性介质中传播时，其偏振面发生旋转的现象。这种现象的物理基础在于介质在磁场作用下表现出介电张量形式的各向异性，导致左旋圆偏振光和右旋圆偏振光以不同的相速度传播，从而在传播一定距离后形成一个旋转的线偏振波。

法拉第旋转现象在众多科技领域具有广泛应用。在等离子体物理中，通过测量法拉第旋转角可以诊断等离子体的密度和磁场分布，这对于核聚变研究、空间等离子体探测以及工业等离子体应用至关重要。在通信领域，法拉第旋转可以用于设计隔离器和环行器等非互易器件，从而提高信号传输的效率和稳定性。此外，在材料科学、传感器技术以及光学调制等方面，法拉第旋转也展现出巨大的潜力。

时域有限差分法（FDTD）作为一种强大的全波电磁场数值模拟技术，自Yee在1966年提出以来，已成为解决各种电磁问题的主流方法之一。FDTD方法通过在时间和空间上对麦克斯韦旋度方程进行离散化，直接求解电磁波在复杂介质中的传播、反射和散射等现象。其优点在于直观、易于实现，并且能够处理复杂几何结构和介质特性。然而，传统的FDTD方法主要针对各向同性介质，在处理各向异性介质，特别是像磁化等离子体这种具有复杂本构关系的介质时，需要对FDTD算法进行针对性的增强。

本文旨在详细阐述如何增强FDTD代码以有效模拟法拉第旋转现象，特别关注磁化等离子体的本构关系及其在FDTD框架内的数值实现。文章将首先回顾法拉第旋转的物理原理和FDTD方法的基本理论，然后深入探讨磁化等离子体的介电张量，这是实现法拉第旋转模拟的关键。最后，我们将详细介绍如何在FDTD迭代中引入法拉第旋转效应的具体数值策略，包括如何更新电场和磁场分量以反映等离子体的各向异性特性。通过引入精确的本构关系和精心设计的数值算法，本文旨在为模拟复杂各向异性介质中的电磁波传播提供一套全面且可操作的解决方案，从而为等离子体物理研究和相关工程应用奠定基础。

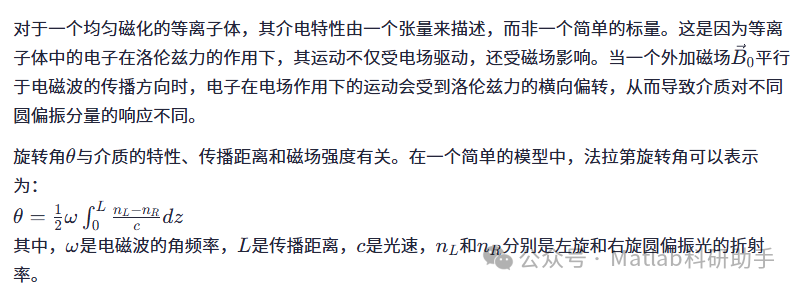

2. 法拉第旋转的物理原理

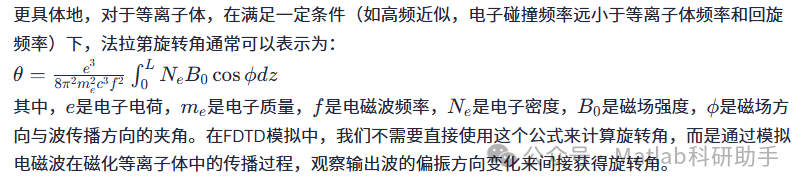

法拉第旋转的本质在于电磁波在各向异性介质中传播时，其两个正交的圆偏振分量（左旋圆偏振光LCP和右旋圆偏振光RCP）具有不同的折射率或相速度。当一个线偏振波进入这样的介质时，它可以被分解为LCP和RCP两个分量。由于LCP和RCP以不同的速度传播，当它们在介质中传播一段距离后，会产生一个相位差。当它们重新叠加形成线偏振波时，其偏振方向会相对于入射方向旋转一个角度。

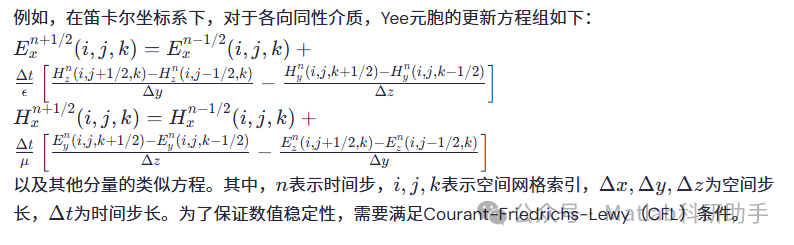

3. FDTD方法的基本理论

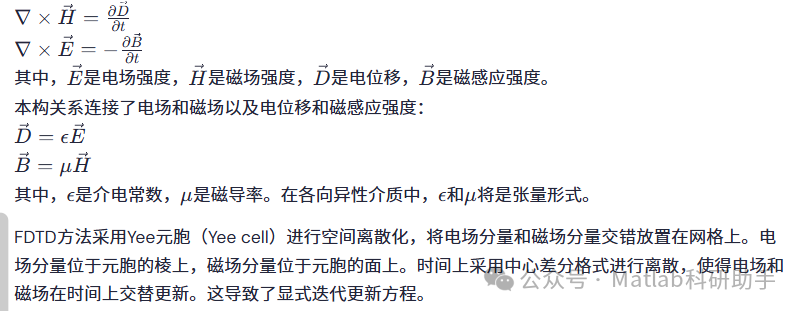

FDTD方法是基于麦克斯韦旋度方程在时间和空间上的离散化。在没有源的情况下，麦克斯韦旋度方程可以写为：

∇×H⃗=∂D⃗∂t

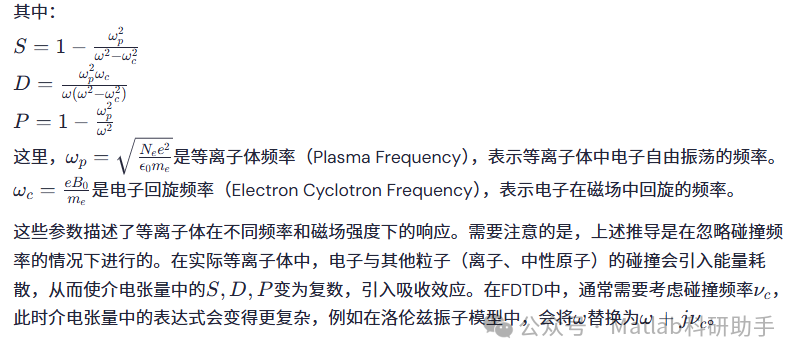

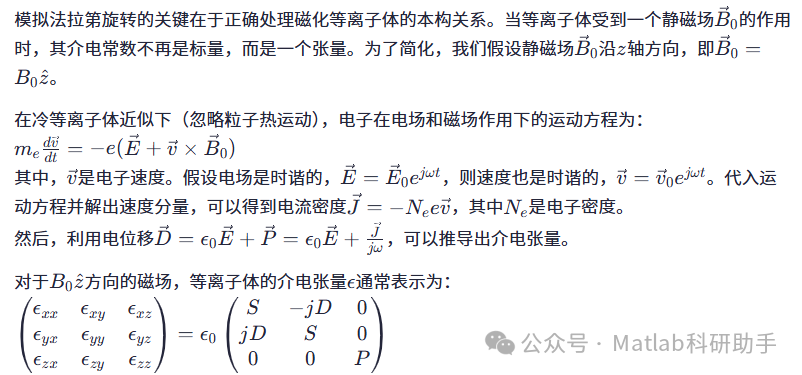

4. 磁化等离子体的介电张量

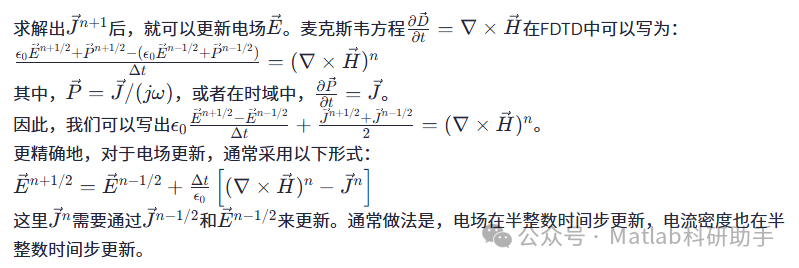

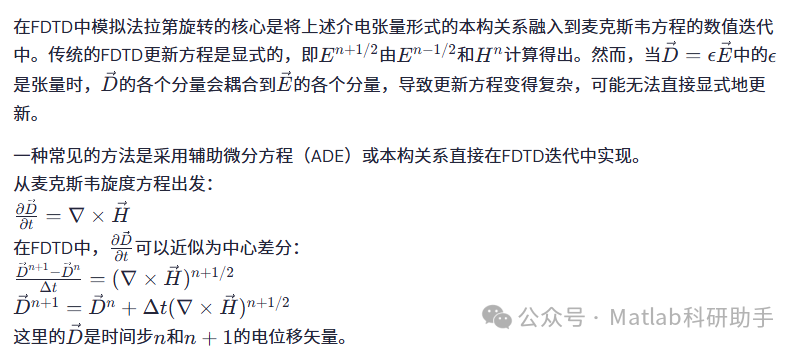

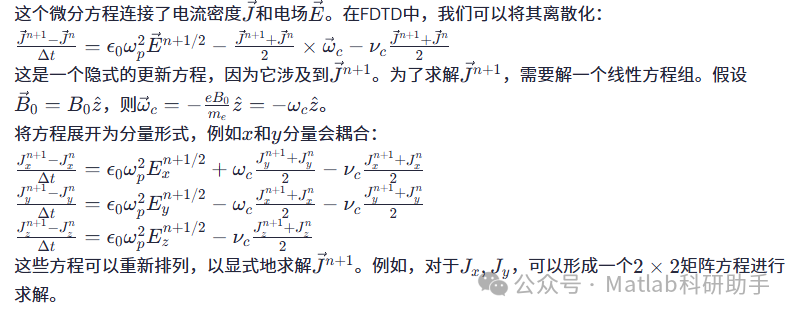

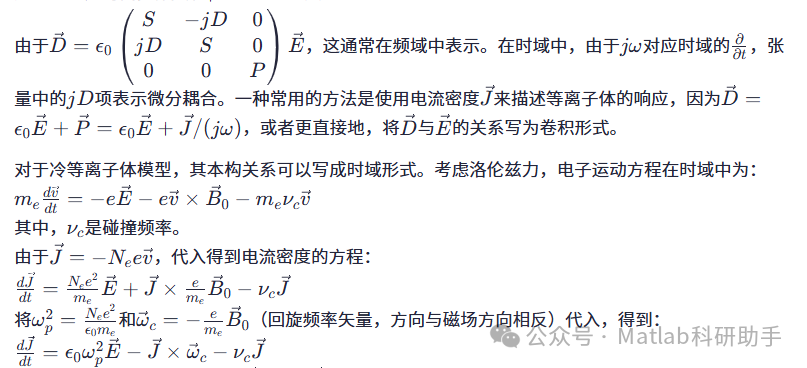

5. FDTD中法拉第旋转的实现策略

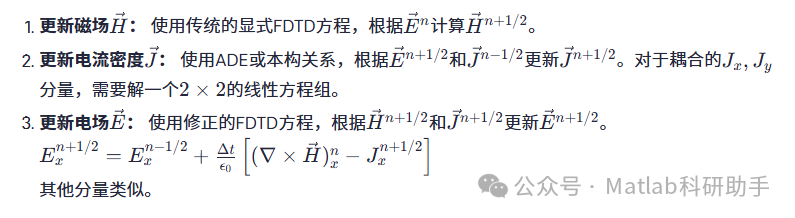

完整的FDTD迭代过程将变为：

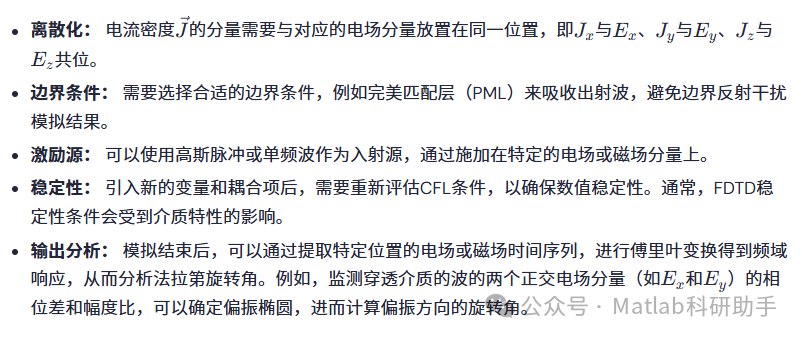

数值实现细节：

6. 结论

法拉第旋转是电磁波在磁化等离子体等各向异性介质中传播时的一个重要现象，在等离子体诊断、通信和材料科学等领域具有广泛应用。本文详细阐述了如何通过增强FDTD代码来模拟法拉第旋转现象。核心方法在于将磁化等离子体的介电张量在时域中转化为辅助微分方程，并将其集成到FDTD的迭代更新过程中。

通过引入电流密度J⃗J作为辅助变量，并将其与电场E⃗E耦合，我们能够捕捉到等离子体中电子在电磁场和磁场作用下的复杂动力学。这种方法使得FDTD能够准确地模拟电磁波在各向异性介质中的传播、极化变化以及能量耗散。

增强的FDTD代码为研究磁化等离子体的电磁特性提供了一个强大的工具。它可以用于：

模拟不同等离子体参数（电子密度、磁场强度、碰撞频率）对法拉第旋转角的影响。
优化法拉第旋转器件的设计。
辅助等离子体诊断实验，通过模拟结果与实验数据进行对比。
研究更复杂的非均匀或随时间变化的磁化等离子体。

需要指出的是，本文主要关注冷等离子体模型。对于更精确的模拟，可能需要考虑热效应、非线性效应或复杂的等离子体分布。这些更高级的模型将需要更复杂的本构关系和更先进的FDTD算法，例如与粒子模拟（PIC）方法的耦合。然而，本文提出的增强FDTD框架为进一步探索这些复杂问题奠定了坚实的基础。通过深入理解法拉第旋转的物理机制和FDTD的数值实现，我们能够更有效地利用这一现象，推动相关科学技术的发展。
