配电系统的线性三相潮流研究【IEEE123节点】附Matlab代码

✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

配电系统作为电力系统的重要组成部分,承担着将高压电力安全、可靠、经济地输送到用户终端的任务。随着分布式能源(Distributed Generation, DG)、电动汽车(Electric Vehicles, EV)等新型负荷的日益普及,配电系统的运行状态日益复杂,传统的潮流计算方法面临着诸多挑战。精确、高效的潮流计算对于配电系统的规划、运行、控制以及故障诊断至关重要。本文将围绕配电系统的线性三相潮流展开研究,并以广泛应用的IEEE123节点系统为例,深入分析线性潮流算法在该复杂系统中的应用与性能。

一、 配电系统潮流计算的挑战与线性潮流的优势

传统的电力系统潮流计算主要采用牛顿-拉夫逊法、高斯-赛德尔法等迭代算法。这些方法在输电网中具有良好的收敛性和精度,但在配电系统中却面临着诸多挑战:

  • 辐射状网络拓扑:

     配电系统通常呈现辐射状或弱环状的网络结构,其节点电压幅值呈现显著的梯度下降,传统的迭代算法容易出现收敛性问题。

  • 高R/X比:

     配电线路的电阻分量相对于电抗分量更高,导致潮流分布对电压幅值变化更为敏感,进一步加剧了迭代算法的收敛难度。

  • 三相不平衡:

     配电系统接入了大量的单相负荷,导致各相电压、电流严重不平衡,传统的单相潮流计算方法难以准确描述系统的运行状态。

  • 分布式电源的接入:

     分布式电源的随机性、间歇性给配电系统的潮流分布带来了更大的不确定性,对潮流计算的精度和速度提出了更高的要求。

为了克服上述挑战,研究人员提出了多种改进的潮流计算方法,其中线性潮流算法由于其计算速度快、稳定性好、实现简单等优点,受到了广泛的关注。线性潮流算法通过对非线性潮流方程进行线性化处理,将复杂的迭代过程转化为简单的线性方程组求解,从而大大降低了计算复杂度,提高了计算效率。

二、 线性三相潮流算法的原理与实现

线性三相潮流算法的核心思想是将非线性的电压电流关系进行线性化近似,常用的方法包括:

  • DistFlow潮流模型:

     DistFlow潮流模型基于功率流方程,通过忽略电压幅值平方项的二阶影响,将功率流方程线性化,从而得到线性潮流方程。虽然DistFlow模型简单易懂,但其精度在电压变化较大的情况下会受到影响。

  • LinDistFlow潮流模型:

     LinDistFlow潮流模型是对DistFlow模型的改进,它通过引入电压差变量,更好地捕捉了电压梯度对潮流的影响,从而提高了计算精度。

  • 电流注入法:

     电流注入法基于节点电压方程,通过将负荷电流和DG电流视为已知注入电流,直接求解节点电压。该方法在处理分布式电源接入问题时具有优势。

线性三相潮流算法的实现通常包括以下几个步骤:

  1. 网络参数建模:

     建立配电系统的三相参数模型,包括线路阻抗、变压器参数、节点负荷等。

  2. 负荷建模:

     建立负荷模型,区分不同类型的负荷(例如:恒功率负荷、恒电流负荷、恒阻抗负荷),并进行参数设置。

  3. 线性化处理:

     根据选择的线性潮流模型,对非线性的电压电流关系进行线性化处理,得到线性潮流方程组。

  4. 方程组求解:

     采用直接法(例如:高斯消元法、LU分解法)或迭代法(例如:雅可比法、高斯-赛德尔法)求解线性潮流方程组,得到节点电压和支路电流。

  5. 结果分析:

     对计算结果进行分析,包括节点电压幅值、相角、支路电流、功率损耗等,并评估配电系统的运行状态。

三、 基于IEEE123节点系统的线性三相潮流分析

IEEE123节点系统是一个广泛用于配电系统研究的标准测试系统,它包含了各种典型的配电元件,例如:线路、变压器、电容器、负荷等,能够有效评估潮流算法的性能。

为了验证线性三相潮流算法在IEEE123节点系统中的应用效果,本文以LinDistFlow潮流模型为例,进行了一系列的仿真分析。

3.1 系统参数与建模

IEEE123节点系统的数据可以从IEEE的标准网站获取。我们需要建立该系统的三相参数模型,包括:

  • 线路参数:

     包括正序阻抗、零序阻抗、线路长度等。

  • 变压器参数:

     包括变比、连接组别、阻抗等。

  • 负荷数据:

     包括节点位置、负荷类型、有功功率、无功功率等。

在建立模型时,需要考虑三相不平衡的影响,对不同相的线路阻抗和负荷数据进行区分处理。

3.2 仿真结果与分析

我们利用MATLAB或其他仿真软件,实现了基于LinDistFlow模型的线性三相潮流算法,并在IEEE123节点系统上进行了仿真。

  • 节点电压分析:

     仿真结果显示,线性三相潮流算法能够准确地计算出各节点的电压幅值和相角。与牛顿-拉夫逊法等迭代算法相比,线性算法在计算速度上具有明显的优势。

  • 支路电流分析:

     仿真结果还显示,线性三相潮流算法能够有效地计算出各支路的电流幅值和相角。这对于配电系统的安全运行和故障诊断具有重要意义。

  • 功率损耗分析:

     通过对支路电流和线路阻抗的计算,可以得到系统的功率损耗。仿真结果显示,线性三相潮流算法能够准确地评估系统的功率损耗,为节能降耗提供指导。

  • 分布式电源接入的影响:

     为了考察分布式电源接入对潮流分布的影响,我们在IEEE123节点系统的不同位置接入了不同容量的分布式电源,并进行了仿真分析。结果表明,线性三相潮流算法能够有效地评估分布式电源接入对节点电压、支路电流和功率损耗的影响。

3.3 线性潮流算法的误差分析

虽然线性潮流算法具有计算速度快的优点,但也存在一定的误差。为了评估线性潮流算法的精度,我们将线性算法的计算结果与牛顿-拉夫逊法的计算结果进行了比较。

  • 电压幅值误差:

     通过计算各节点电压幅值的相对误差,可以评估线性算法的精度。通常情况下,LinDistFlow模型的电压幅值误差控制在1%以内。

  • 电流幅值误差:

     通过计算各支路电流幅值的相对误差,可以评估线性算法的精度。LinDistFlow模型的电流幅值误差通常比电压幅值误差略大。

误差分析结果表明,LinDistFlow模型在电压变化不大的情况下具有较高的精度。当电压变化较大时,线性化误差会增大,需要考虑采用更高阶的线性化模型或迭代修正算法。

四、 线性三相潮流算法的优化与应用

为了进一步提高线性三相潮流算法的精度和应用范围,研究人员提出了多种优化方法,例如:

  • 迭代修正法:

     通过迭代修正线性化误差,可以提高线性潮流算法的精度。

  • 自适应线性化:

     根据不同的运行状态,选择不同的线性化模型,可以提高线性潮流算法的鲁棒性。

  • 并行计算:

     利用并行计算技术,可以进一步提高线性潮流算法的计算速度。

线性三相潮流算法在配电系统中有广泛的应用前景:

  • 配电网规划:

     可以用于评估不同规划方案的潮流分布和功率损耗,为配电网的合理规划提供依据。

  • 配电网运行控制:

     可以用于实时监测配电网的运行状态,实现电压控制、功率优化和负荷管理。

  • 分布式电源接入评估:

     可以用于评估分布式电源接入对配电网的影响,为分布式电源的合理接入提供指导。

  • 故障诊断:

     可以用于快速定位故障点,提高配电系统的供电可靠性。

五、 结论与展望

本文以IEEE123节点系统为例,深入研究了配电系统的线性三相潮流算法。仿真结果表明,线性三相潮流算法具有计算速度快、稳定性好、实现简单等优点,能够有效地应用于配电系统的潮流计算。然而,线性潮流算法也存在一定的误差,需要根据实际应用场景选择合适的线性化模型和优化方法。

随着智能电网的快速发展,配电系统的运行状态日益复杂,对潮流计算的精度和速度提出了更高的要求。未来,线性三相潮流算法的研究方向将集中在以下几个方面:

  • 高精度线性化模型:

     研究更高阶的线性化模型,提高线性潮流算法的精度。

  • 自适应算法:

     研究自适应线性潮流算法,根据不同的运行状态选择合适的线性化模型,提高算法的鲁棒性。

  • 并行计算:

     利用并行计算技术,进一步提高线性潮流算法的计算速度。

  • 智能优化算法:

     结合智能优化算法(例如:遗传算法、粒子群算法),实现配电网的优化运行和控制。。

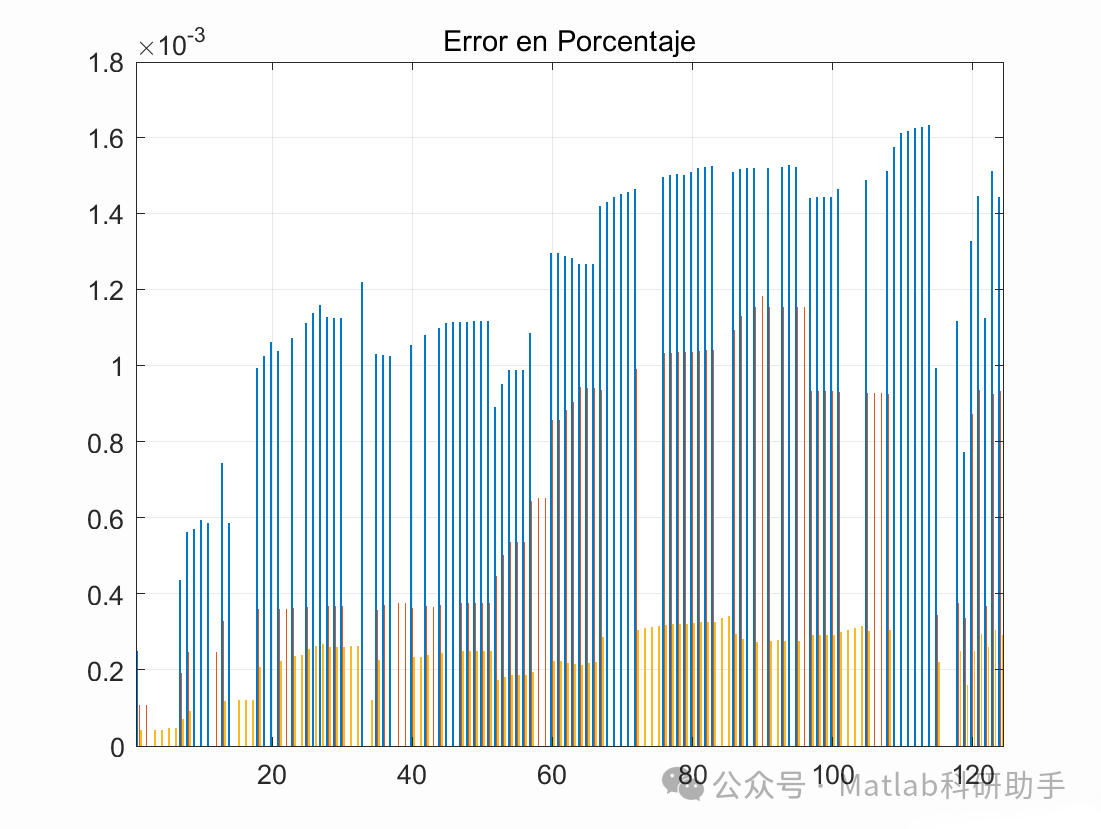

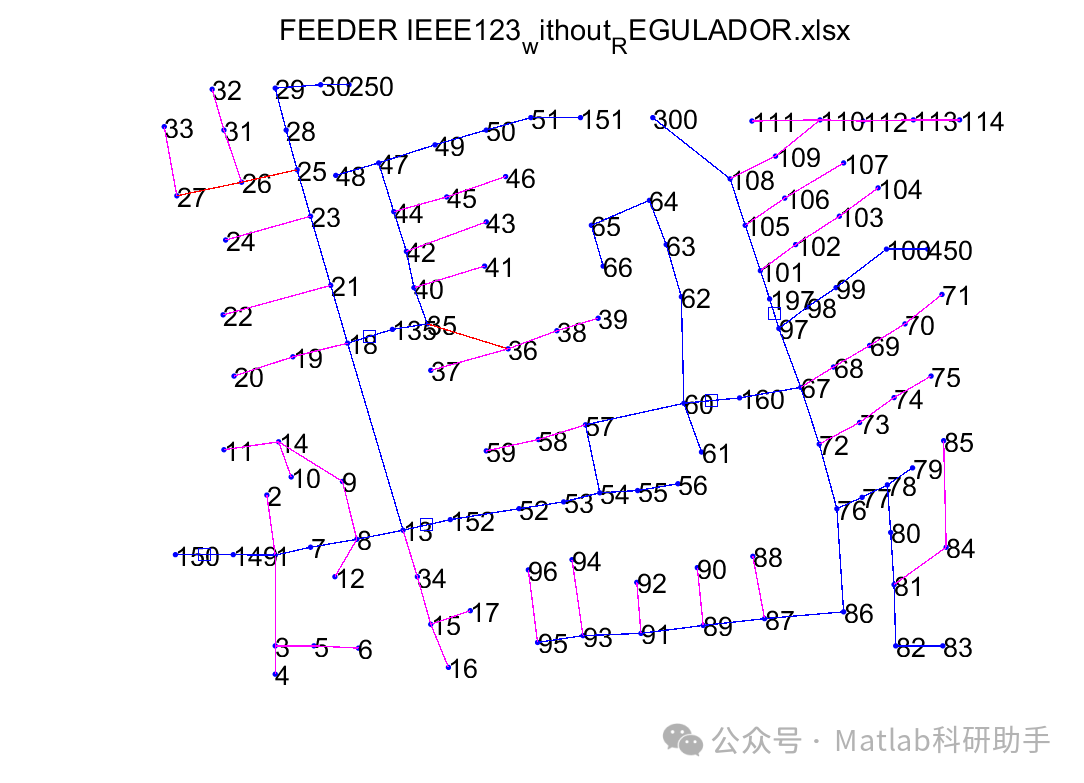

⛳️ 运行结果

🔗 参考文献

[1] 姚诸香,张辉,颜伟,等.三相四线制配电网络的潮流模型与算法[J].电网技术, 2009(17):6.DOI:10.1016/j.apm.2007.10.019.

[2] 刘成英.含高比例分布式光伏的配电网在线电压反馈控制研究[D].湖南大学,2022.

[3] 余志强.低压配电网无功补偿优化策略研究[D].南昌大学[2025-04-10].DOI:CNKI:CDMD:2.1016.255963.
