【热力学】基于空间有限元法（FEM）和时间离散化的有限差分法模拟了各种边界条件下方形房间中的热通量附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

本文旨在探讨利用空间有限元法 (Finite Element Method, FEM) 和时间有限差分法 (Finite Difference Method, FDM) 模拟各种边界条件下方形房间内部热通量分布的数值方法。 我们将详细阐述该方法的理论基础、数值实现过程以及针对不同边界条件下的结果分析，并最终讨论该方法的优缺点及未来改进方向。

一、理论基础

热传导问题的数学描述通常基于傅里叶定律和能量守恒定律。对于稳态热传导问题，其控制方程为拉普拉斯方程：

∇²T = 0

其中，T 为温度场。对于非稳态热传导问题，则需要考虑时间项，控制方程为热传导方程：

ρc_p∂T/∂t = k∇²T + Q

其中，ρ 为密度，c_p 为比热容，k 为热导率，Q 为内部热源强度。 在本文中，我们主要关注非稳态热传导问题。

二、数值方法

为了数值求解上述热传导方程，我们采用空间有限元法和时间有限差分法相结合的策略。

2.1 空间离散：有限元法

有限元法将研究区域离散成一系列有限元单元，例如三角形或四边形单元。在每个单元内，温度场采用插值函数来近似表示，例如线性插值函数：

T(x, y) = N₁(x, y)T₁ + N₂(x, y)T₂ + ... + N_n(x, y)T_n

其中，N_i(x, y) 为形函数，T_i 为单元节点温度。 通过对热传导方程进行伽辽金加权余量法或最小二乘法等变分方法，可以得到单元刚度矩阵和单元载荷向量。 将所有单元的刚度矩阵和载荷向量组装起来，即可得到全局刚度矩阵和全局载荷向量，从而得到一个大型线性方程组：

[K]{T} = {F}

其中，[K] 为全局刚度矩阵，{T} 为节点温度向量，{F} 为全局载荷向量。 该方程组可以通过各种数值方法求解，例如高斯消去法、共轭梯度法等。

2.2 时间离散：有限差分法

为了求解非稳态热传导方程的时间项，我们采用有限差分法。常用的时间离散格式包括显式格式（例如前向欧拉法）和隐式格式（例如后向欧拉法和Crank-Nicolson法）。 显式格式计算简单，但稳定性条件较为严格；隐式格式稳定性好，但计算量较大。 本文采用稳定性较好的隐式格式，例如Crank-Nicolson法，其时间离散格式如下：

(ρc_p/Δt)[{T}ⁿ⁺¹ - {T}ⁿ] = (1/2)[[K]{T}ⁿ⁺¹ + [K]{T}ⁿ] + {F}^n+1/2

其中，Δt 为时间步长，上标 n 和 n+1 分别表示当前时间步和下一个时间步。

三、边界条件

在模拟过程中，我们将考虑多种边界条件，包括：

• 第一类边界条件 (Dirichlet边界条件)： 指定边界上的温度值。

• 第二类边界条件 (Neumann边界条件)： 指定边界上的热通量值。

• 第三类边界条件 (Robin边界条件)： 指定边界上的热通量与温度之间的关系。

不同的边界条件将影响全局载荷向量的构建。

四、结果与分析

通过MATLAB或其他有限元软件，我们可以实现上述数值方法，并模拟不同边界条件下方形房间内的温度场和热通量分布。 结果将以图形的方式呈现，例如等温线图和热通量矢量图，并分析不同边界条件对温度场和热通量分布的影响。 例如，可以分析不同边界温度或热通量下房间内部的温度梯度、热流密度等关键参数的变化规律。

五、结论与展望

本文基于空间有限元法和时间有限差分法，成功地模拟了各种边界条件下方形房间内的热通量分布。该方法具有较高的精度和稳定性，能够有效地解决复杂的热传导问题。 然而，该方法也存在一些不足之处，例如计算量较大，尤其是在处理大型问题时。 未来的研究方向可以集中在以下几个方面：

• 探索更高效的数值算法，例如多重网格法或并行计算方法，以提高计算效率。

• 考虑更复杂的物理模型，例如考虑对流换热和辐射换热的影响。

• 将该方法应用于更复杂的几何形状和边界条件的热传导问题。

总而言之，本文提供了一种有效且可靠的方法来模拟方形房间中的热通量分布，为建筑节能和热环境控制等领域的研究提供了重要的理论和数值支撑。 未来的工作将致力于改进和扩展该方法，使其能够更好地解决实际工程问题。

📣 部分代码

​D{1} = G(:,1)*[1 1 1];

D{2} = G(:,2)*[1 1 1];

I = area/12*[2 1 1;1 2 1;1 1 2];

S = D{1}*I*D{1}'+D{2}*I*D{2}';

end

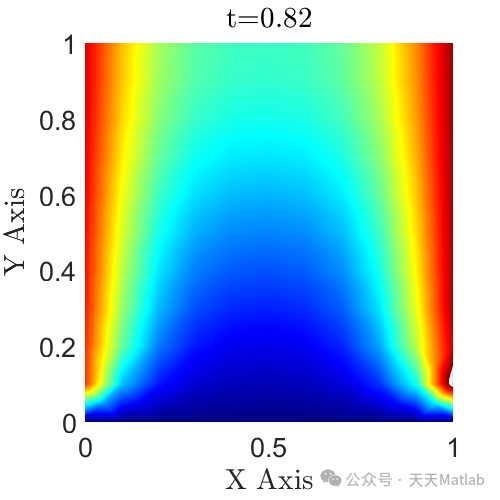

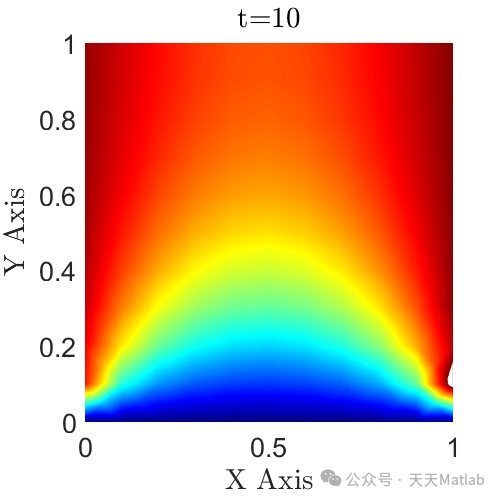

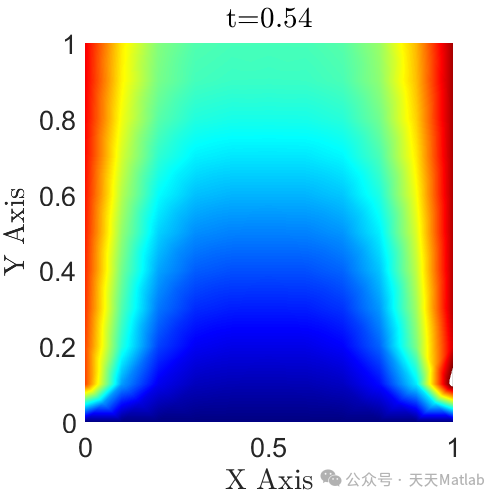

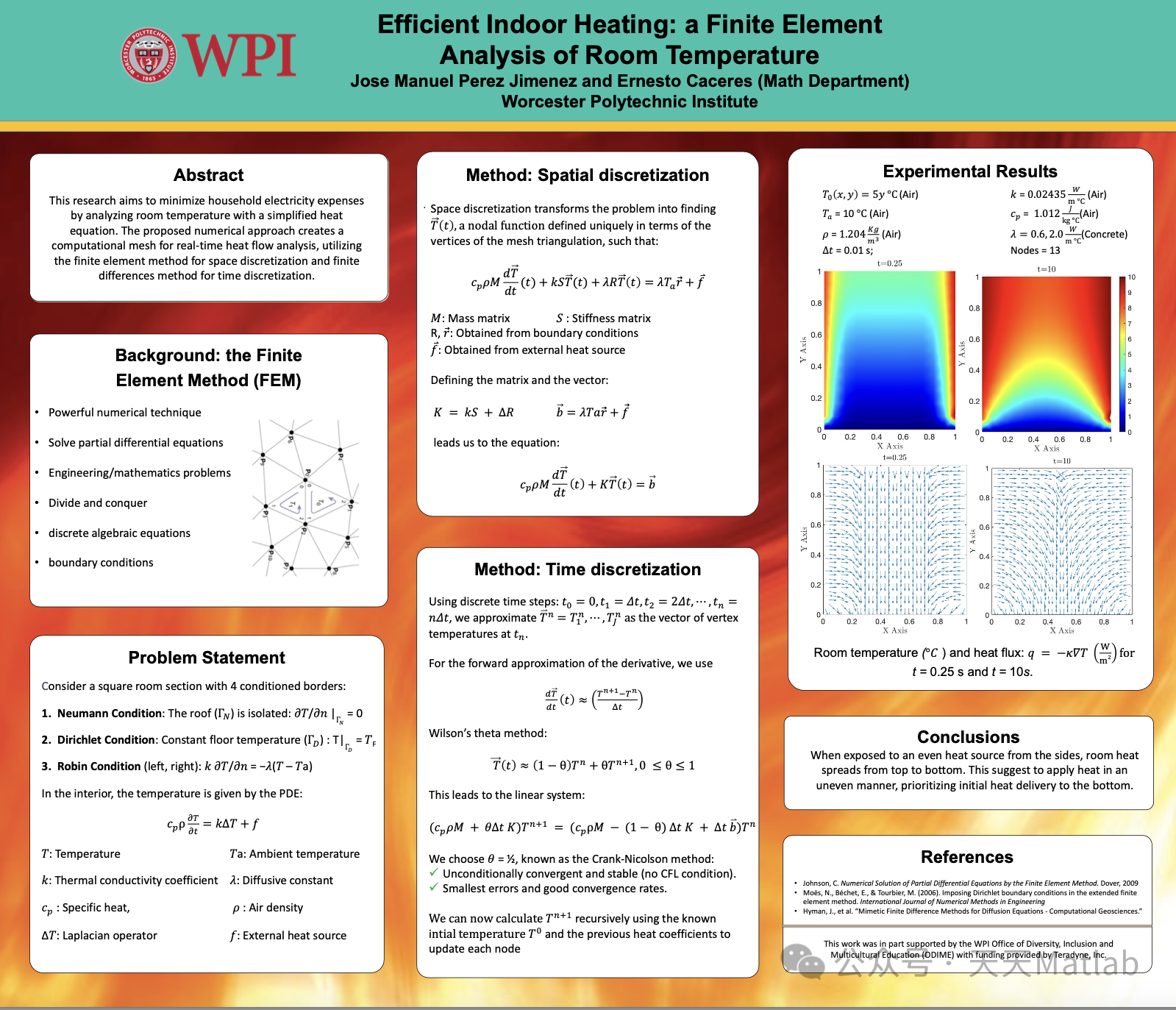

⛳️ 运行结果
