【心电信号】基于matlab的心电信号处理（R波检测）

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

心电图 (ECG) 作为一种无创、经济且有效的诊断工具，广泛应用于心血管疾病的诊断和监测。ECG 信号蕴含着丰富的生理信息，而R波作为ECG 信号中最显著的特征，其检测精度直接影响到心率变异性分析、心律失常诊断等后续分析的准确性。本文将深入探讨基于Matlab平台的心电信号处理，重点关注R波的有效检测方法，并分析其优缺点。

一、心电信号的特点及预处理

心电信号是一个非平稳的、非线性的复杂信号，其特点包括：低幅度、高噪声、易受基线漂移和肌电干扰的影响。因此，在进行R波检测之前，必须对原始ECG信号进行预处理，以提高信号质量，降低噪声干扰。常用的预处理方法包括：

1. 基线漂移校正: 基线漂移是ECG信号中常见的伪影，它会影响R波的检测精度。常用的基线漂移校正方法包括高通滤波、小波变换以及滑动平均法等。高通滤波器可以有效地去除低频成分，例如基线漂移，但同时也可能损失部分有用信息。小波变换具有良好的时频局部化特性，可以更有效地去除基线漂移，同时保留信号细节。滑动平均法简单易行，但其滤波效果不如前两种方法。 选择哪种方法取决于具体应用场景和对信号细节的要求。

2. 噪声去除: ECG信号中包含多种噪声，例如肌电干扰、电源干扰和传感器噪声等。常用的噪声去除方法包括带阻滤波、自适应滤波和中值滤波等。带阻滤波器可以有效地去除特定频率范围内的噪声，例如电源干扰 (50Hz或60Hz)。自适应滤波器可以根据噪声特性自适应地调整滤波参数，具有更好的噪声去除效果。中值滤波器可以有效地去除脉冲噪声，但会造成信号边缘模糊。

3. 信号放大: 为了提高信噪比，通常需要对预处理后的ECG信号进行放大。Matlab提供了丰富的信号处理工具箱，可以方便地实现信号放大。

二、R波检测算法

R波检测算法多种多样，根据其原理可以分为以下几类：

1. 基于阈值的算法: 这是最简单的一种R波检测方法，其基本思想是设定一个阈值，当信号幅度超过阈值时，则认为检测到R波。这种方法实现简单，但容易受到噪声的影响，其检测精度较低，尤其在低信噪比的情况下。改进的方法包括动态阈值调整，根据信号的局部特性自适应地调整阈值。

2. 基于波形特征的算法: 这种方法利用R波的波形特征，例如R波的幅度、宽度、斜率等，来进行R波检测。常用的特征提取方法包括小波变换、经验模态分解 (EMD) 等。 这些方法可以有效地提取R波的特征，提高检测精度，但计算量相对较大。例如，可以通过分析QRS波群的形态特征，比如其持续时间和幅度，来更精确地识别R波。

3. 基于机器学习的算法: 随着机器学习技术的快速发展，基于机器学习的R波检测方法也越来越受到关注。这类方法通常需要大量的训练数据，利用机器学习算法训练出一个模型，用于识别R波。常用的机器学习算法包括支持向量机 (SVM)、神经网络等。这种方法具有较高的检测精度和鲁棒性，但需要大量的训练数据，并且模型的训练过程比较复杂。

4. 基于Pan-Tompkins算法的改进: Pan-Tompkins算法是一种经典的R波检测算法，它结合了滤波、微分、积分等多种信号处理技术，具有较高的检测精度和鲁棒性。然而，该算法的参数需要根据不同的ECG信号进行调整，因此在实际应用中需要进行参数优化。许多改进算法在Pan-Tompkins算法的基础上，引入了新的特征提取方法或优化了算法参数，进一步提高了检测精度。

三、Matlab实现及结果分析

利用Matlab的信号处理工具箱，可以方便地实现上述R波检测算法。 首先，需要导入ECG数据，然后进行预处理，最后采用选择的算法进行R波检测。 检测结果可以通过可视化方式进行展示，例如将检测到的R波位置标记在ECG信号上。 为了评估算法的性能，需要计算其准确率、精确率、召回率等指标。 同时，需要分析不同算法在不同噪声条件下的性能表现，选择最优的R波检测算法。

具体实现步骤包括：读取ECG数据，预处理（滤波、基线漂移校正等），特征提取（如QRS波群的幅度、宽度、斜率等），R波检测算法实现（如阈值法、Pan-Tompkins算法及其改进算法等），结果可视化和性能评估。 Matlab丰富的函数库，如filtfilt (滤波)、diff (微分)、findpeaks (峰值查找) 等，可以极大地简化编程过程。

四、结论与展望

本文综述了基于Matlab的心电信号处理方法，重点探讨了R波检测算法。 不同的R波检测算法各有优缺点，选择合适的算法需要根据实际应用需求和数据特点进行综合考虑。 未来研究可以关注以下几个方面：

1. 开发更鲁棒、更精确的R波检测算法，特别是针对低信噪比和复杂心律失常情况。

2. 结合深度学习技术，进一步提高R波检测的精度和效率。

3. 研究R波检测算法在移动医疗和远程医疗中的应用。

4. 开发更友好的用户界面，方便临床医生使用R波检测软件。

总而言之，基于Matlab的心电信号处理，特别是R波的准确检测，是心血管疾病诊断和治疗的重要环节。 随着技术的不断发展，R波检测算法将会越来越精确、高效和可靠，为心血管疾病的早期诊断和预防提供强有力的技术支持。

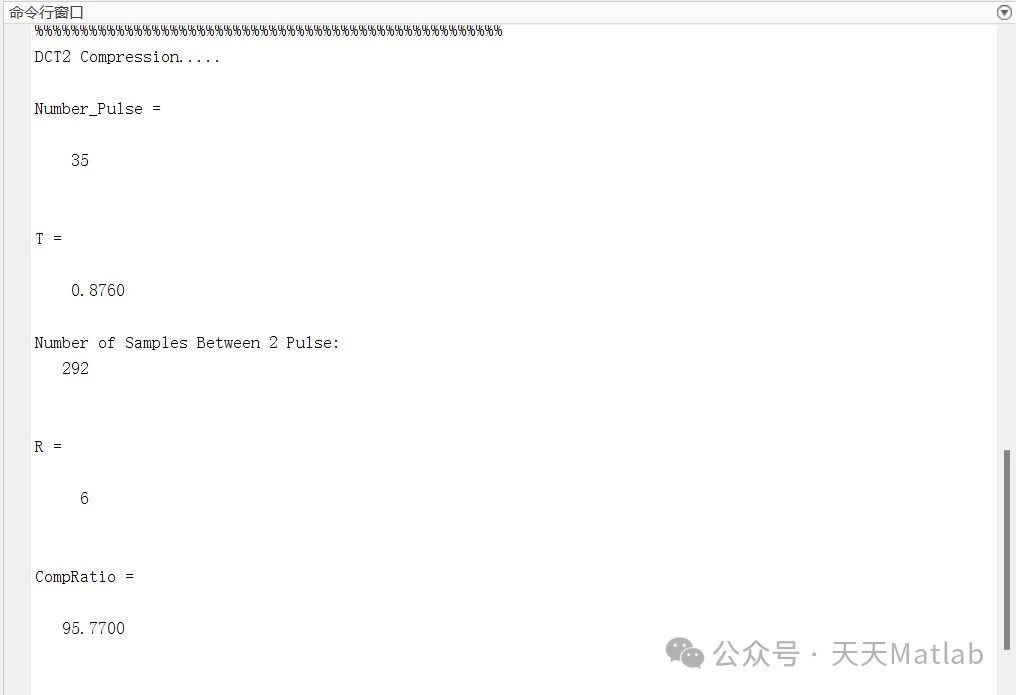

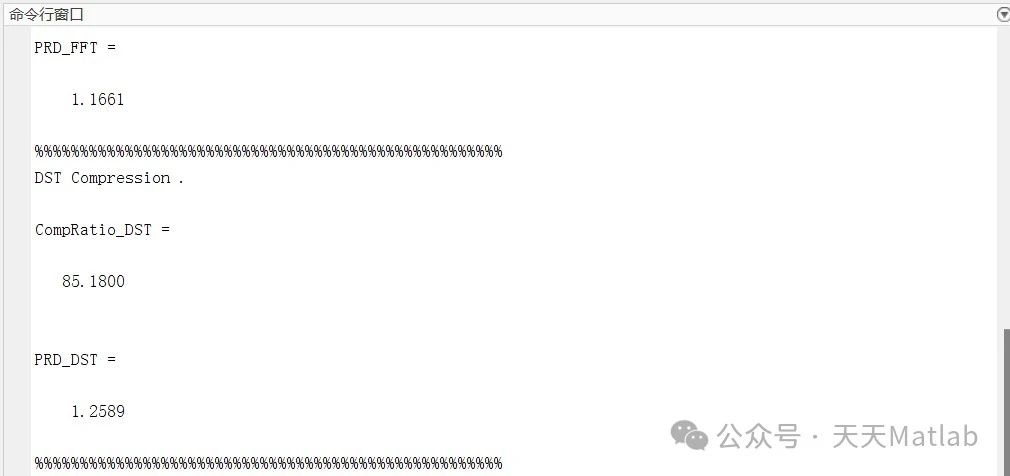

⛳️ 运行结果
