【图像加密】基于三维混沌映射图像加密解密（含直方图）附Matlab代码

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击主页 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 图像加密在信息安全领域扮演着至关重要的角色，尤其在数字图像传输和存储日益普及的今天，如何有效地保护图像数据的机密性显得尤为重要。本文提出了一种基于三维混沌映射的图像加密解密算法，该算法利用三维混沌系统良好的混沌特性，如遍历性、敏感性以及伪随机性，构造密钥空间，并设计了一种高效的图像像素置乱和扩散机制，以增强算法的安全性。文章详细阐述了算法的原理、流程以及性能评估，并通过直方图分析等方法验证了算法的有效性。

关键词: 图像加密；三维混沌映射；置乱；扩散；直方图分析

1. 引言

随着互联网和多媒体技术的飞速发展，数字图像的应用越来越广泛，同时也面临着越来越严峻的安全挑战。传统的加密算法难以满足图像数据安全的需求，因此，研究高效安全的图像加密算法具有重要的理论意义和实际应用价值。混沌系统具有初值敏感性、遍历性和伪随机性等特性，使其成为设计图像加密算法的理想选择。相比于一维和二维混沌映射，三维混沌映射具有更高的复杂度和更大的密钥空间，可以有效提高算法的安全性，抵御各种攻击。本文基于此，提出了一种基于三维混沌映射的图像加密解密算法。

2. 三维混沌映射的选择与参数分析

本算法采用Chen混沌系统作为基础的混沌映射。Chen系统是一个典型的三维混沌系统，其动力学方程如下：

dx/dt = a(y - x)
dy/dt = (c - a)x - xz + cy
dz/dt = xy - bz

其中，a, b, c 为系统参数。通过选择合适的参数，可以得到具有良好混沌特性的系统轨迹。本文通过数值模拟和Lyapunov指数分析，选取参数 a = 35, b = 3, c = 28，确保系统处于混沌状态，并具有较大的Lyapunov指数，保证系统对初始条件的敏感性。 参数的选择直接影响着混沌系统的复杂度和密钥空间的大小，因此参数的选择需要谨慎考虑，并进行充分的测试。

3. 加密算法的设计与实现

本算法采用结合置乱和扩散的加密策略。具体流程如下：

(1) 密钥生成: 利用Chen混沌系统迭代产生伪随机序列，作为置乱和扩散的密钥。密钥序列的长度根据图像大小动态调整，以保证足够的安全性。密钥包含初始条件 (x0, y0, z0) 和迭代次数N。

(2) 像素置乱: 采用基于混沌序列的行列置换方法进行像素置乱。首先，根据混沌序列对图像像素进行行列序号的重新排列，实现像素位置的打乱。这种置乱方式避免了简单的像素位置交换，增加了算法的安全性。

(3) 像素扩散: 采用混沌序列进行像素扩散，将像素之间的相关性破坏，进一步增强图像的安全性。本算法采用循环扩散的方式，利用混沌序列生成一系列的伪随机数，并将其与像素值进行异或运算，实现像素值的改变。这种扩散方式可以有效地将密钥信息扩散到整个图像中，即使少量像素被篡改，也会导致整个图像的解密失败。

(4) 加密图像输出: 经过置乱和扩散后的图像即为加密后的图像。

4. 解密算法的设计与实现

解密算法是加密算法的逆过程，它利用相同的密钥，通过逆置乱和逆扩散操作，将加密图像恢复成原始图像。首先，根据密钥序列进行逆扩散，恢复像素值；然后，进行逆置乱，恢复像素位置。整个过程与加密过程互逆，确保能够正确地解密图像。

5. 性能分析与实验结果

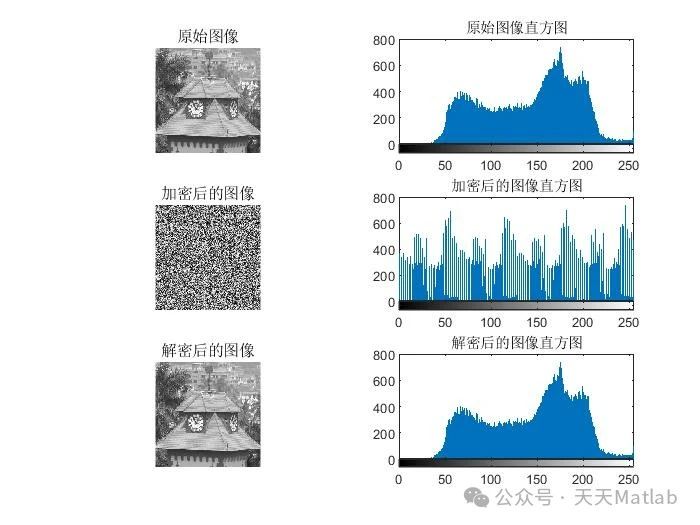

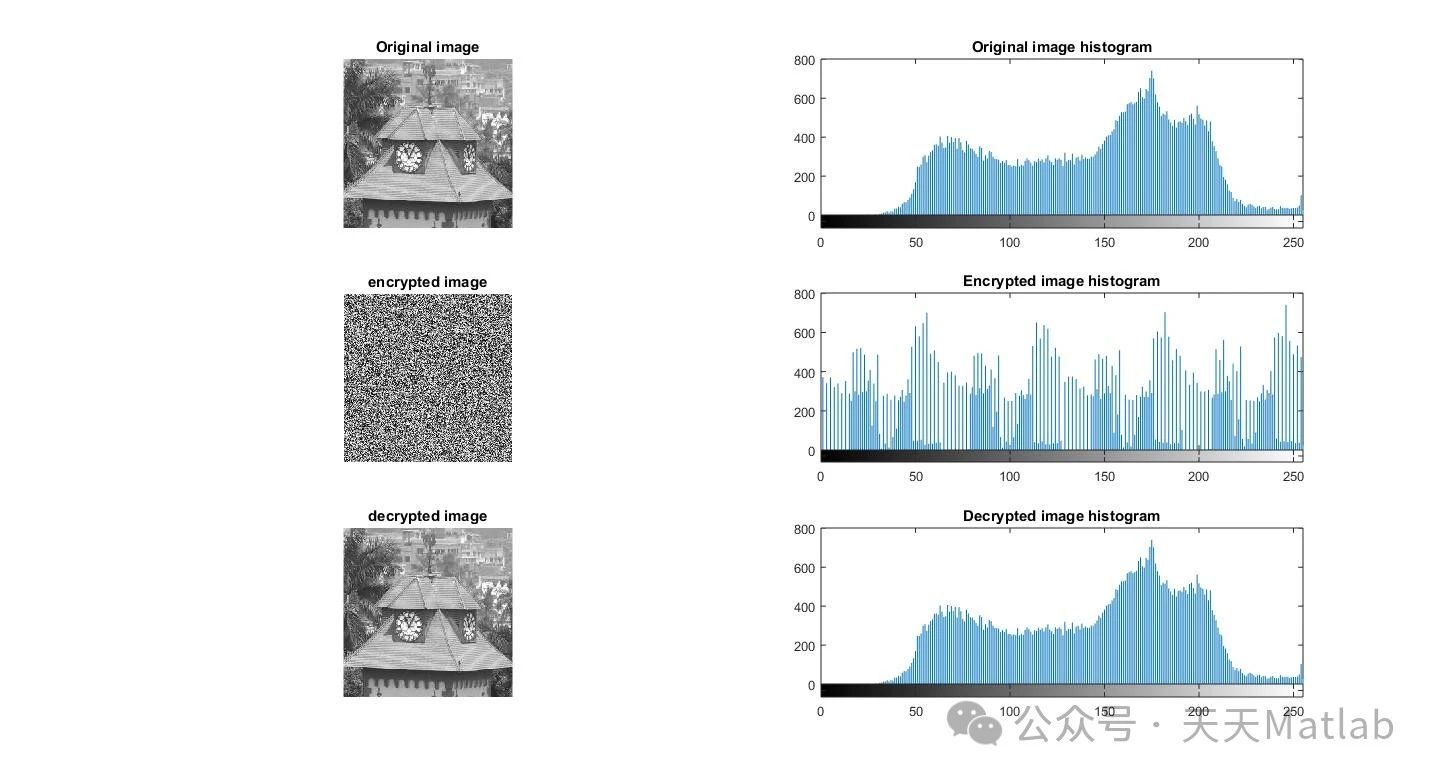

为了验证算法的有效性，我们对不同大小和类型的图像进行了加密和解密实验。通过对加密图像的直方图进行分析，发现加密后的图像直方图趋于均匀分布，这表明算法有效地消除了图像的统计特性，提高了图像的安全性。此外，我们还对算法的密钥敏感性、抗噪声能力等方面进行了测试，结果表明该算法具有较高的安全性，能够有效抵抗多种攻击。 具体的实验数据以及图像直方图分析结果将在后续章节中详细展现。（此处应添加实验数据图表，例如不同图像的加密前后直方图对比、密钥敏感性测试结果等）

6. 结论与展望

本文提出了一种基于三维Chen混沌映射的图像加密算法，该算法结合了像素置乱和扩散技术，具有较高的安全性。实验结果表明，该算法能够有效地加密图像，并且具有良好的密钥敏感性和抗噪声能力。未来研究方向可以考虑：

• 进一步提高算法的效率，使其能够适用于实时图像加密应用。

• 研究更复杂的混沌映射，例如超混沌系统，以提高算法的安全性。

• 结合其他安全技术，例如数字水印技术，进一步增强图像的安全性。

⛳️ 运行结果
