固体火箭，凭借其结构简单、可靠性高、储存寿命长等优点，在军事和航天领域得到广泛应用。精确预测其弹道对于任务规划、制导控制以及安全评估至关重要。本文将探讨如何利用MATLAB进行固体火箭弹道仿真，重点关注攻角对弹道的影响，并对仿真过程中的关键模型和算法进行详细阐述。

一、固体火箭动力学模型

固体火箭弹道的仿真依赖于精确的动力学模型。该模型需要考虑多种因素，包括推进系统性能、空气动力学特性、地球自转影响以及重力作用。

推进系统模型: 固体火箭的推力随时间变化，通常可以通过查表法或经验公式表示。一个常用的经验公式为：

𝑇(𝑡)=𝑇𝑚𝑎𝑥⋅𝑓(𝑡)T(t)=Tmax⋅f(t)

其中，𝑇(𝑡)T(t)为时刻t的推力，𝑇𝑚𝑎𝑥Tmax为最大推力，𝑓(𝑡)f(t)为无量纲推力时间函数，其形状取决于推进剂配方和燃烧室设计。该函数可以通过实验数据拟合获得。对于更为精确的模拟，可以采用更为复杂的燃烧模型，例如考虑推进剂燃烧率随压力变化的模型。
空气动力学模型: 空气动力学是影响火箭弹道的重要因素。其主要包括阻力力和升力。阻力力通常采用以下公式计算：

𝐷=12𝜌𝑉2𝑆𝐶𝐷D=21ρV2SCD

其中，𝜌ρ为空气密度，𝑉V为火箭速度，𝑆S为火箭参考面积，𝐶𝐷CD为阻力系数。升力则为：

𝐿=12𝜌𝑉2𝑆𝐶𝐿L=21ρV2SCL

其中，𝐶𝐿CL为升力系数。 𝐶𝐷CD 和 𝐶𝐿CL 是攻角𝛼α的函数，通常需要通过风洞试验或计算流体力学 (CFD) 模拟获得，并以曲线或多项式形式表达。攻角的存在使得弹道变得复杂，尤其是在非对称气动特性下。
地球自转影响: 对于长程弹道，地球自转的影响不可忽略。这需要引入旋转坐标系，并考虑科里奥利力。
重力模型: 通常采用标准重力模型，考虑重力加速度随高度的变化。

二、运动方程及数值求解

根据牛顿第二定律，可以建立火箭的运动方程。采用地面固定坐标系，并考虑上述所有因素，运动方程可以表示为：

𝑑𝑣⃗𝑑𝑡=𝑇⃗−𝐷⃗−𝐿⃗−𝑚𝑔⃗𝑚+𝑎𝑐⃗dtdv=mT−D−L−mg+ac

𝑑𝑟⃗𝑑𝑡=𝑣⃗dtdr=v

其中，𝑣⃗v为火箭速度向量，𝑟⃗r为火箭位置向量，𝑔⃗g为重力加速度向量，𝑚m为火箭质量 (随时间变化)，𝑎𝑐⃗ac为科里奥利加速度。该方程组为一组非线性常微分方程，需要采用数值方法求解。MATLAB 提供了多种求解常微分方程的函数，如 ode45、ode23 等。选择合适的求解器取决于精度和效率的要求。

三、 MATLAB仿真实现

利用 MATLAB，我们可以编写程序实现上述模型，并进行仿真。程序需要包括以下步骤：

参数输入: 输入火箭的各项参数，例如质量、尺寸、推进剂特性、空气动力学系数等。
模型构建: 根据上述公式，建立动力学模型函数。这通常需要编写一个 M 文件，该文件接收时间作为输入，计算并返回火箭的加速度和速度。
数值求解: 调用 MATLAB 的 ODE 求解器，例如 ode45，求解运动方程，获得火箭在不同时刻的位置、速度和姿态信息。

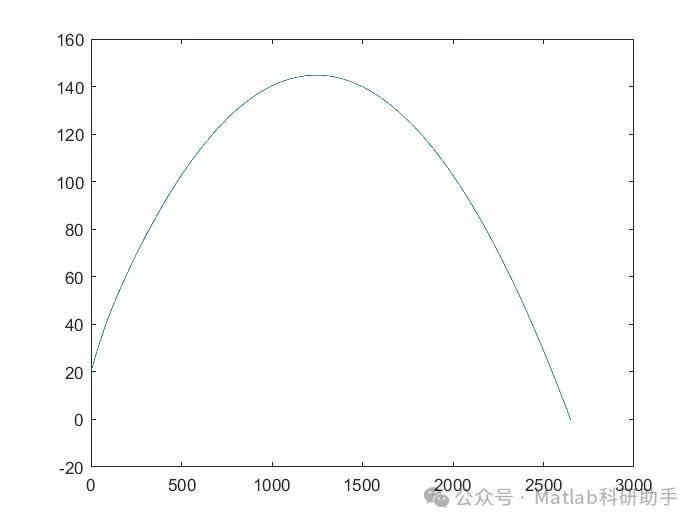

结果可视化: 利用 MATLAB 的绘图功能，绘制火箭的弹道曲线、速度曲线、高度曲线等，直观地展现仿真结果。可以分别绘制不同攻角下的弹道曲线，以分析攻角的影响。

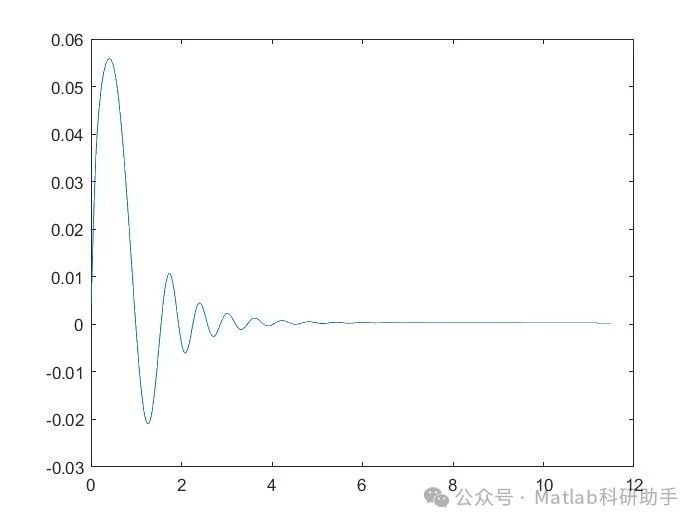

四、攻角的影响分析

通过改变攻角的输入值，多次运行仿真程序，可以分析攻角对火箭弹道的影响。一般来说，攻角会导致：

弹道偏离: 攻角的存在会产生升力，导致火箭弹道偏离预定轨迹。
射程变化: 攻角可能增加或减少射程，具体取决于攻角大小和方向，以及火箭的气动特性。
飞行时间变化: 攻角会影响火箭的飞行时间。

仿真结果可以用于优化火箭设计，例如调整鳍片设计以减小攻角的影响，或者设计更有效的制导控制系统来补偿攻角导致的弹道偏差。

五、结论

本文介绍了利用 MATLAB 对固体火箭弹道进行仿真的方法，重点关注攻角的影响。通过建立包含推进系统、空气动力学、重力以及地球自转等因素的动力学模型，并利用数值方法求解运动方程，可以得到精确的弹道预测。 MATLAB 的强大绘图功能可以方便地可视化仿真结果，便于分析攻角等因素对弹道的影响。该仿真方法可以为固体火箭的设计、优化和性能评估提供重要的支持。未来的研究可以进一步改进模型的精度，例如考虑更复杂的空气动力学模型、推进剂燃烧模型以及风的影响等。
